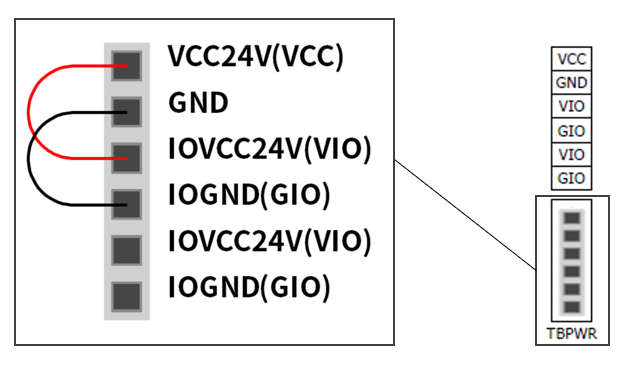

VIOとGIOは、コントローラ前面にある安全コントローラのデジタルI/Oに使用される電源であり、コントローラ内部のSMPSが供給するVCC24VとGNDとは分離されている。コンフィグレーション可能なディジタルI/Oに2A以下の電流を使用し、接続されているI/Oデバイスとコントローラ間の絶縁を必要としない場合、下図のようにコントローラの内部電源をI/O電源として使用することができる。（工場出荷時のデフォルト設定）

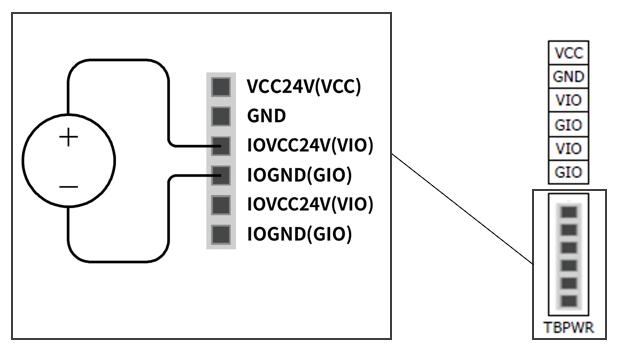

2A以上の電流が必要な場合は、VIO端子とGIO端子に別の外部電源(24V)を接続する必要がある。
VIO電源が供給されると、TBPWRブロック上部の「IOPW (緑)」LEDが点灯する。
注意
コントローラの電源をオフにする場合は、必ず外部電源（SMPS）をオフにすること。
注釈
-
TBPWRのVCCとGNDに2A以上の電流が接続されている場合、端子の電源出力の前のヒューズは、同じSMPSに接続されているコントローラの内部システムの安全性を確保するために短絡している。
-
コンフィグレーション可能なデジタルI/Oに2A以上の電流が必要な場合は、VIOおよびGIOに追加の外部電源（24V）を接続すること。
