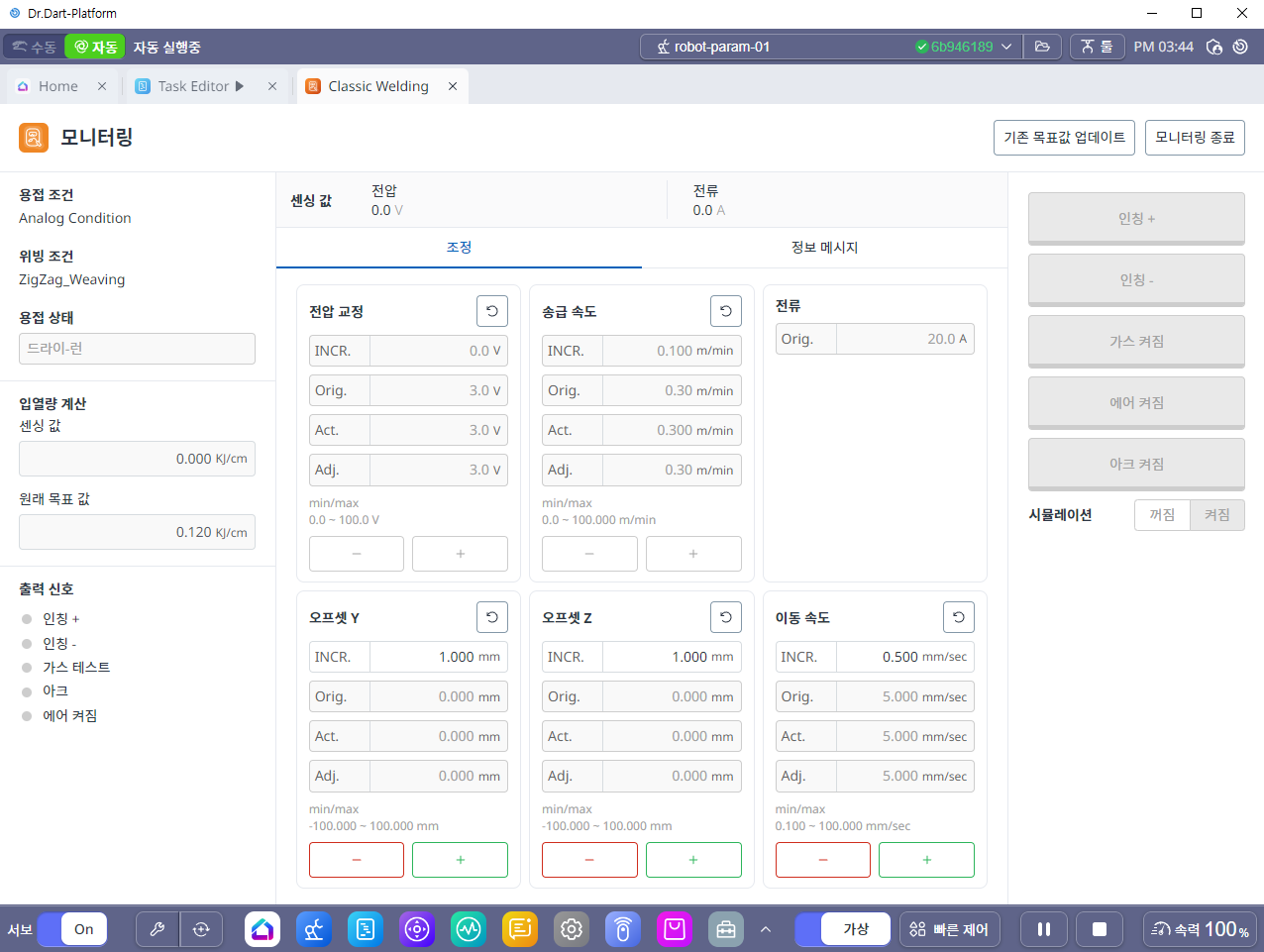

아날로그 용접 모니터링

1

용접 조건

현재 실행중인 태스크에서 사용하고 있는 용접 조건 이름을 표시 합니다.

2

위빙 조건

현재 실행중인 태스크에서 사용하고 있는 위빙 조건 이름을 표시 합니다.

3

용접 상태

용접을 포함하는 태스크의 현재 용접 진행 상태를 표시 합니다.

(“용접 진행 중”, “에러 발생”, “드라이-런”, “용접 진행 중이지 않음” 등 )

4

센싱 값

용접기에서 감지된 전압,전류 값을 보여 줍니다.

5

전압 교정

전압 값을 아래에 있는 +,- 버튼을 통해, 설정되어있는 INCR 값 만큼 조절 할 수 있습니다.

6

송급 속도

송급 속도 값을 아래에 있는 +,- 버튼을 통해, 설정되어있는 INCR 값 만큼 조절 할 수 있습니다.

7

전류

선택한 용접 조건에서 설정된 전류 값을 보여 줍니다.

8

오프셋 Y

선택한 위빙의 오프셋 Y값 을 아래에 있는 +,- 버튼을 통해, 설정되어있는 INCR 값 만큼 조절 할 수 있습니다.

9

오프셋 Z

선택한 위빙의 오프셋 Z값 을 아래에 있는 +,- 버튼을 통해, 설정되어있는 INCR 값 만큼 조절 할 수 있습니다.

10

이동 속도

용접 시 이동 속도를 아래에 있는 +,- 버튼을 통해, 설정되어있는 INCR 값 만큼 조절 할 수 있습니다.

11

기존 목표값 업데이트

조절된 값을 선택한 용접 조건의 기본값으로 저장 합니다.

12

시뮬레이션

용접기를 구동 시키지 않고 용접 태스크를 실행(Play)할 수 있습니다.

시뮬레이션 모드 “켜짐” 으로 한 뒤 Task를 실행 하면, 경로 및 위빙 모션을 먼저 확인하여 용접 경로 상의 간섭 또는 오프셋 조정 등을 하여 실제 용접 시 예기치 않은 오류를 방지할 수 있습니다.
