コントローラI/O

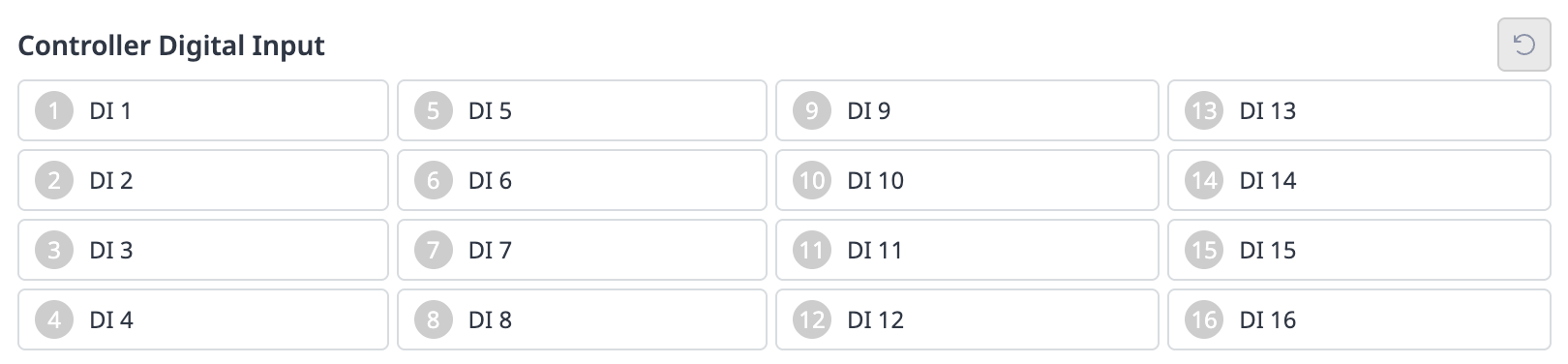

コントローラデジタル入力

Unknown Attachment

1. コントローラに接続されているデバイスのポート番号を確認する

2. 対応する番号のデジタル入力ステータスに応じて以下が表示される。

   • デジタル信号が高信号の場合、アイコンは薄緑色で表示される。

   • デジタル信号が低信号の場合、アイコンは灰色で表示される。

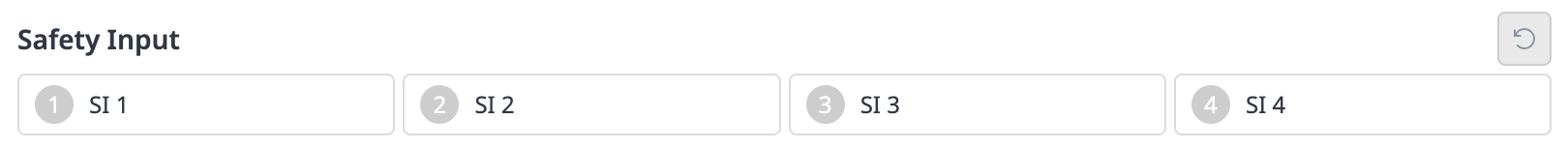

安全入力

Unknown Attachment

1. コントローラに接続されているデバイスのポート番号を確認する

2. 対応する番号のデジタル入力ステータスに応じて以下が表示される。

   • デジタル信号が高信号の場合、アイコンは薄緑色で表示される。

   • デジタル信号が低信号の場合、アイコンは灰色で表示される。

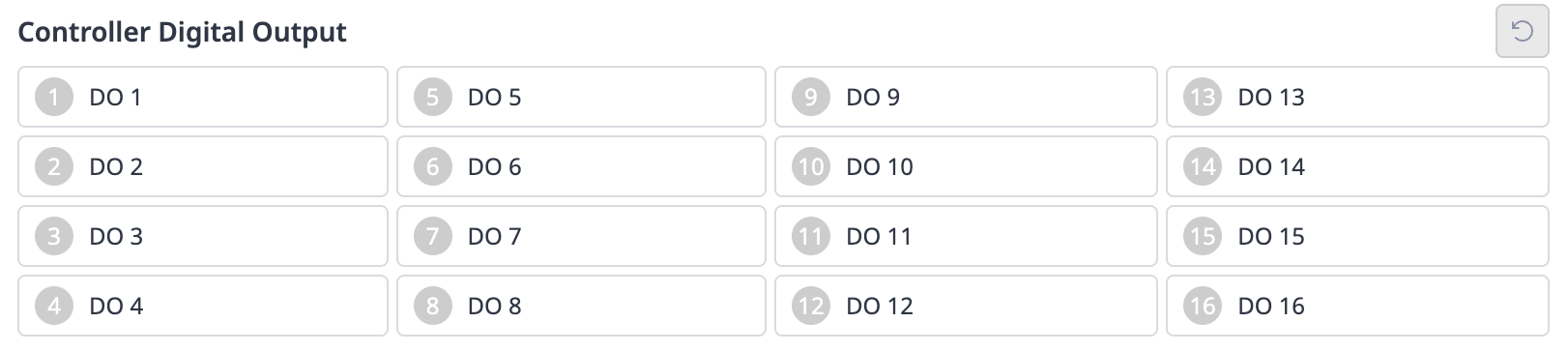

コントローラデジタル出力

Unknown Attachment

1. コントローラまたはフランジに接続されているデバイスのポート番号を確認する

2. ポート番号に対応する[オン/オフ（On/Off）]アイコンをクリックして、デジタル出力を活動化または非活動化する。

   • On アイコンを押すと、アイコンがライトグリーンに変わり、対応するポートが有効になる。

   • Off アイコンを押すと、アイコンが灰色に変わり、対応するポートが無効になる。

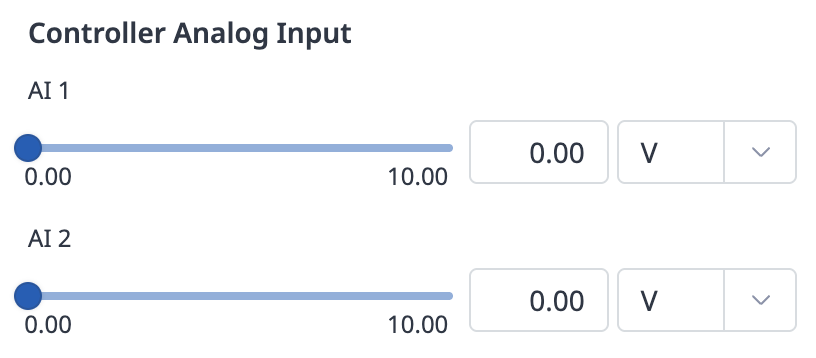

コントローラアナログ入力

Unknown Attachment

1. Controller Analog Inputのドロップダウンリストをクリックして、チェックする項目を選択する。

2. 画面に表示される選択項目のアナログ入力情報を確認する。

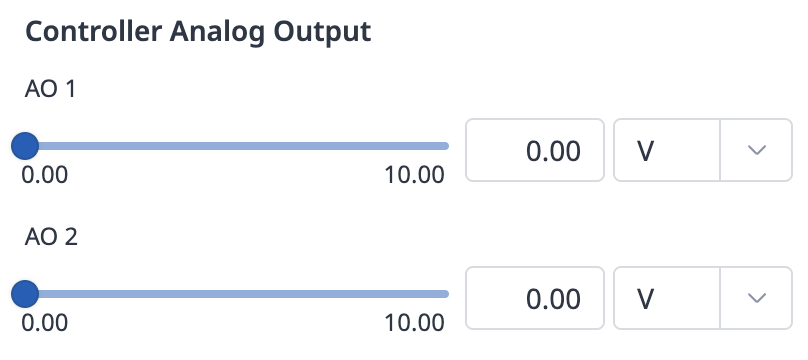

コントローラアナログ出力

Unknown Attachment

1. [Controller Analog Output]のドロップダウンリストをクリックして、チェックする項目を選択する。

   • 選択した項目のアナログ出力情報がドロップダウンリストの右側に表示される。

   • アナログ出力信号タイプのデフォルト値はvoltageである。

2. アナログ出力値を変更する。
