安全ゾーン

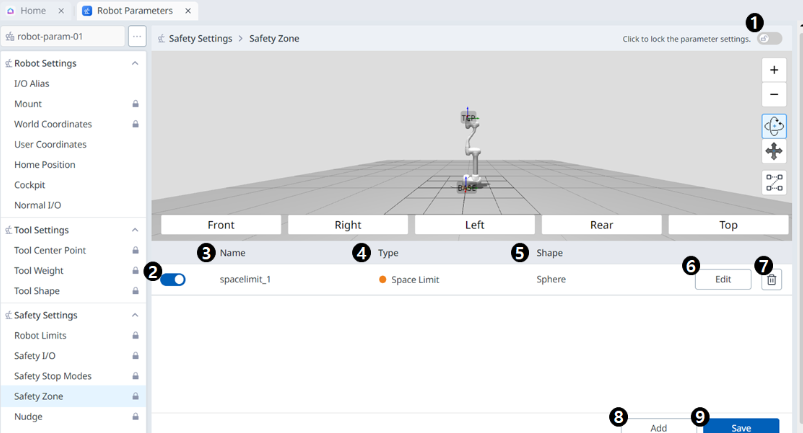

安全ゾーン設定画面

メニュー

	項目s	概要
1	ロックトグルボタン	設定値をロックするために使用する。設定値を変更するには、安全パスワードが必要である。
2	有効にするかどうかを選択	このボタンを使用すると、作成した安全ゾーンを適用/適用解除できる。
3	ゾーン名	安全ゾーンの作成時にユーザーが指定した名前
4	ゾーンタイプ	安全ゾーンタイプ（タイプごとに設定するパラメータが異なる）スペース制限コラボレーションゾーン破砕防止ゾーン衝突感度低減ゾーン工具方向境界ゾーンカスタムゾーン
5	ゾーン形状	安全ゾーン形状キューボイドシリンダースフィア傾いた立方体マルチプレーンボックス
6	編集	このボタンを使用すると、作成した安全ゾーンの設定を編集できる。このボタンを押すと、安全ゾーンを編集できるポップアップが表示される。
7	削除	このボタンを使用すると、セーフゾーンを削除できる。
8	追加	このボタンを使用すると、安全ゾーンを追加できる。このボタンは、セーフゾーンを追加できるポップアップを表示する。
9	保存	このボタンを使用すると、安全ゾーンに関する設定の変更を保存できる。

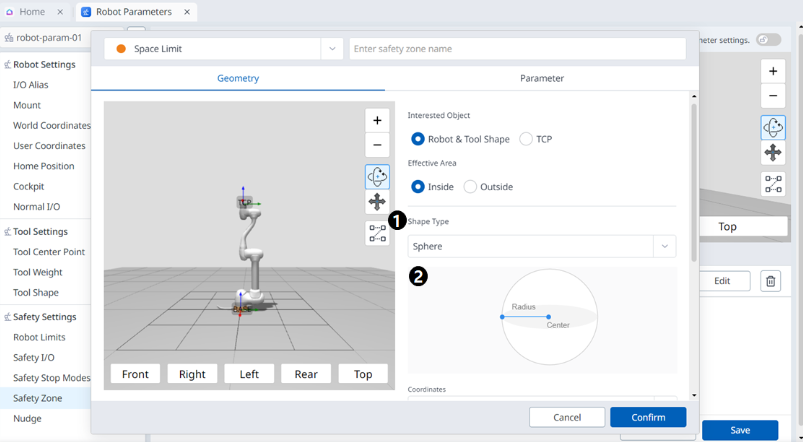

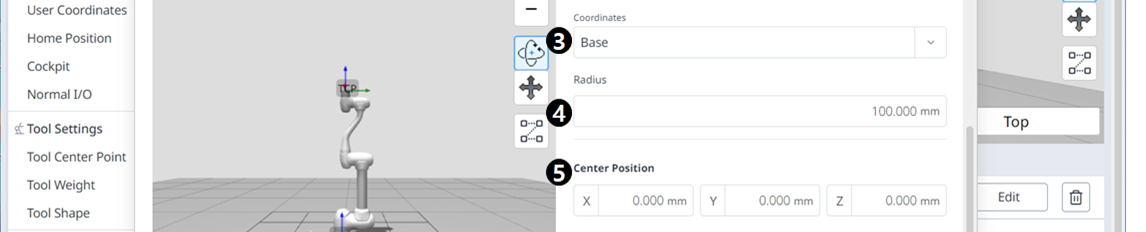

スフィア

Unknown Attachment

Unknown Attachment

メニュー

	項目s	概要
1	形状タイプ	このドロップダウンから希望の形状タイプを選択できる。
2	シェイプイメージ	選択したタイプのイメージが表示される領域。
3	座標	このドロップダウンから、ベース座標またはワールド座標を選択できる。
4	半径	ここに半径値が入力される。
5	中央位置	これらのフィールドでは、X軸、Y軸、Z軸のそれぞれに対して中心値を設定できる。
6	自動計算	このボタンを使用すると、自動測定オプションを有効にすることができる。
7	自動計算画像	自動測定に必要な画像が表示される領域。これは、自動測定オプションが有効な場合に表示される。
8	ポイント1	各フィールドには、Point 1の値が入力される。
9	ポイント2	各フィールドには、Point 2の値が入力される。
10	自動計算	このボタンを使用すると、自動計算を実行できる。
11	スペース・エクスパンション	このフィールドでは、スペース拡張を設定することができる。
12	キャンセル	このボタンを使用すると、設定をキャンセルすることができる。
13	確認	このボタンを使用すると、設定を確認することができる。

シリンダー

Unknown Attachment

Unknown Attachment

Unknown Attachment

Unknown Attachment

メニュー

	項目s	概要
1	形状タイプ	このドロップダウンから希望の形状タイプを選択できる。
2	シェイプイメージ	選択したタイプのイメージが表示される領域。
3	座標	このドロップダウンから、ベース座標またはワールド座標を選択できる。
4	半径	ここに半径値が入力される。
5	アッパー	このフィールドには、上限値が入力される。
6	下	このフィールドには、小さい方の値が入力される。
7	中央位置	中心値は、X軸とY軸のそれぞれに対して、これらのフィールドで設定できる。
8	自動計算	このボタンを使用すると、自動測定オプションを有効にすることができる。
9	画像の自動計算	自動測定に必要な画像が表示される領域。これは、自動測定オプションが有効な場合に表示される。
10	アッパー	このフィールドには、上限値が入力される。
11	下	このフィールドには、小さい方の値が入力される。
12	由来	このフィールドには、原点値が入力される。
13	半径	このフィールドには、半径値が入力される。
14	自動計算	このボタンを使用すると、自動計算を実行できる。
15	スペース・エクスパンション	このフィールドでは、スペース拡張を設定することができる。
16	キャンセル	このボタンを使用すると、設定をキャンセルすることができる。
17	確認	このボタンを使用すると、設定を確認することができる。

キューボイド

Unknown Attachment

Unknown Attachment

メニュー

	項目s	概要
1	形状タイプ	このドロップダウンから希望の形状タイプを選択できる。
2	シェイプイメージ	選択したタイプのイメージが表示される領域。
3	座標	このドロップダウンから、ベース座標またはワールド座標を選択できる。
4	ポイント1	各フィールドには、Point 1の値が入力される。
5	ポイント2	各フィールドには、Point 2の値が入力される。
6	スペース・エクスパンション	このフィールドでは、スペース拡張を設定することができる。
7	キャンセル	このボタンを使用すると、設定をキャンセルすることができる。
8	確認	このボタンを使用すると、設定を確認することができる。

傾いた立方体

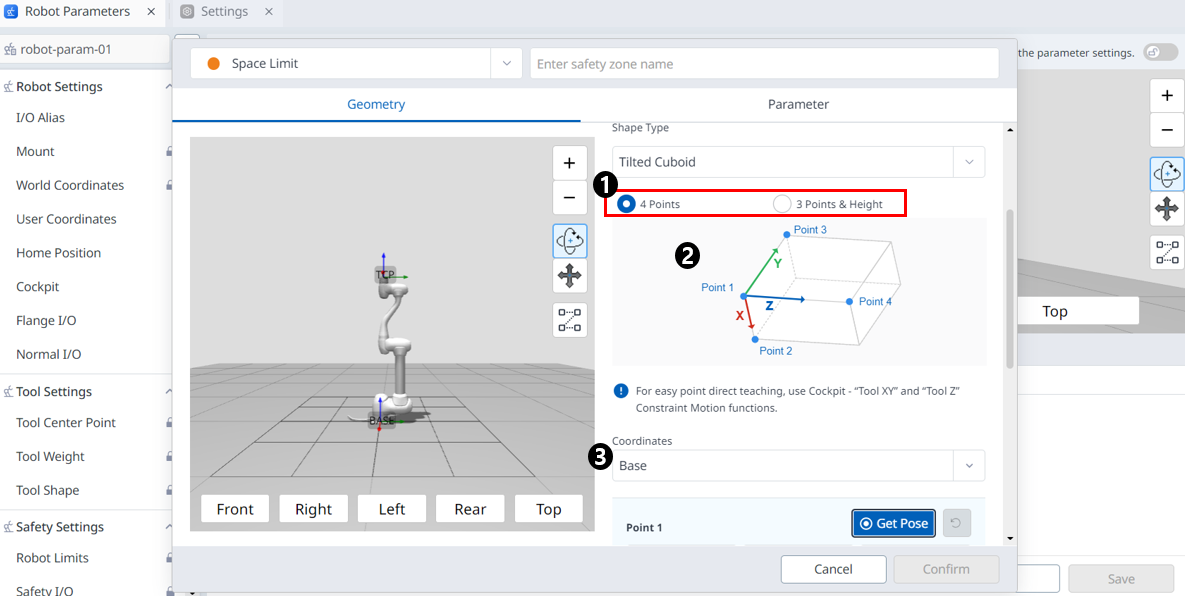

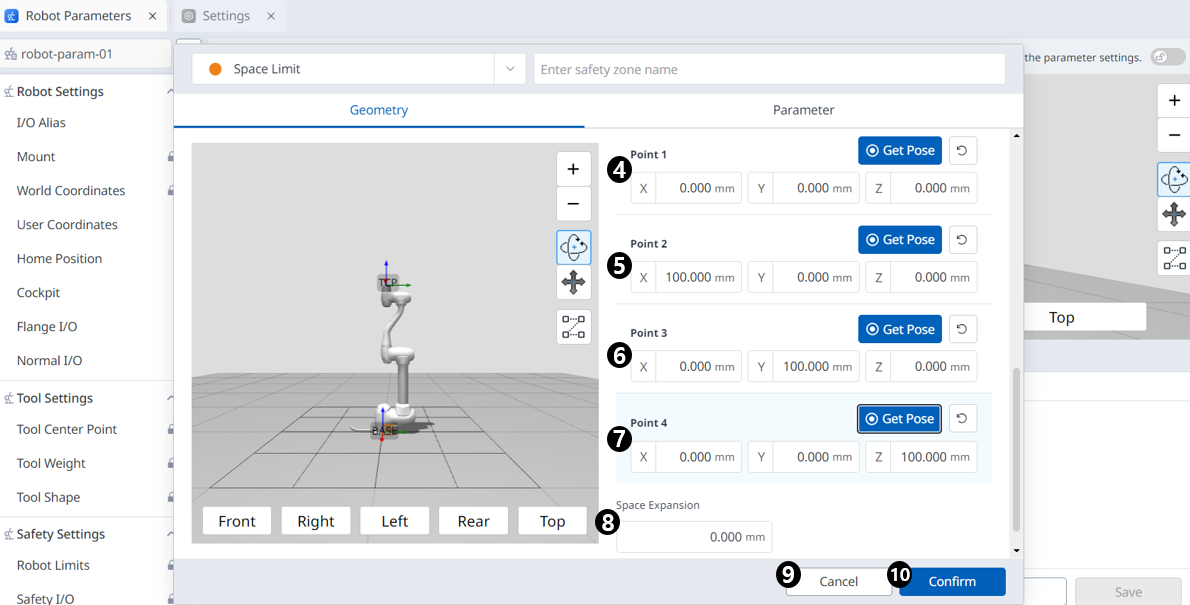

4点

メニュー

	項目s	概要
1	入力方法	必要な入力方法を選択できる。
2	スペースイメージ	選択したタイプのイメージが表示される領域。
3	座標	このドロップダウンから、ベース座標またはワールド座標を選択できる。
4	ポイント1	各フィールドには、Point 1の値が入力される。
5	ポイント2	各フィールドには、Point 2の値が入力される。
6	ポイント3	各フィールドには、ポイント3の値が入力される。
7	ポイント4	各フィールドには、ポイント4の値が入力される。
8	スペース・エクスパンション	このフィールドでは、スペース拡張を設定することができる。
9	キャンセル	このボタンを使用すると、設定をキャンセルすることができる。
10	確認	このボタンを使用すると、設定を確認することができる。

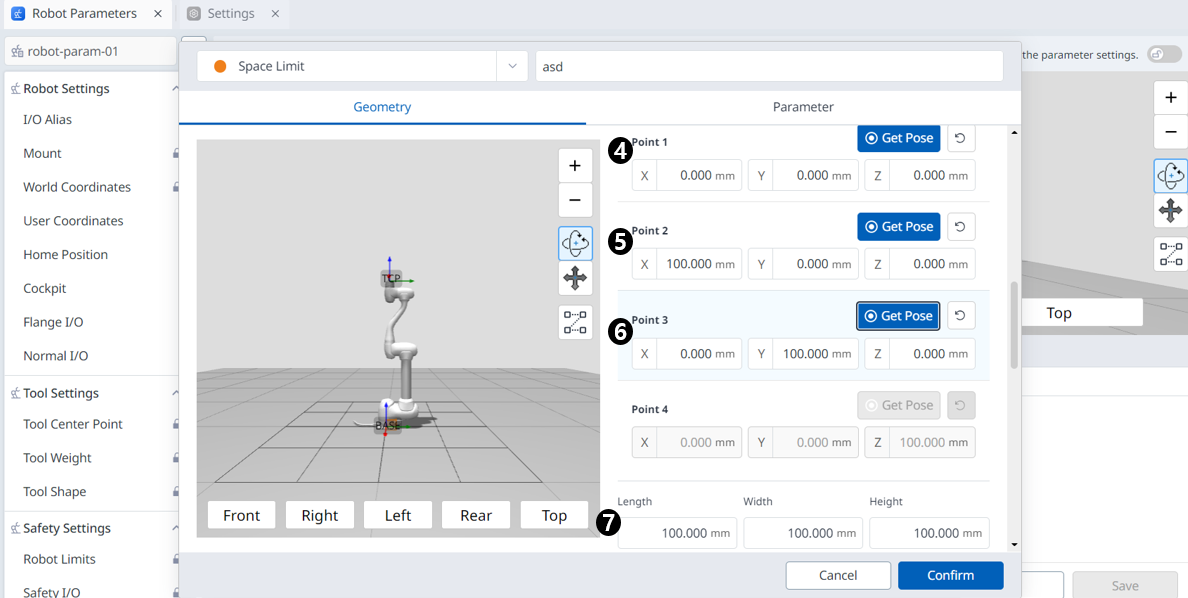

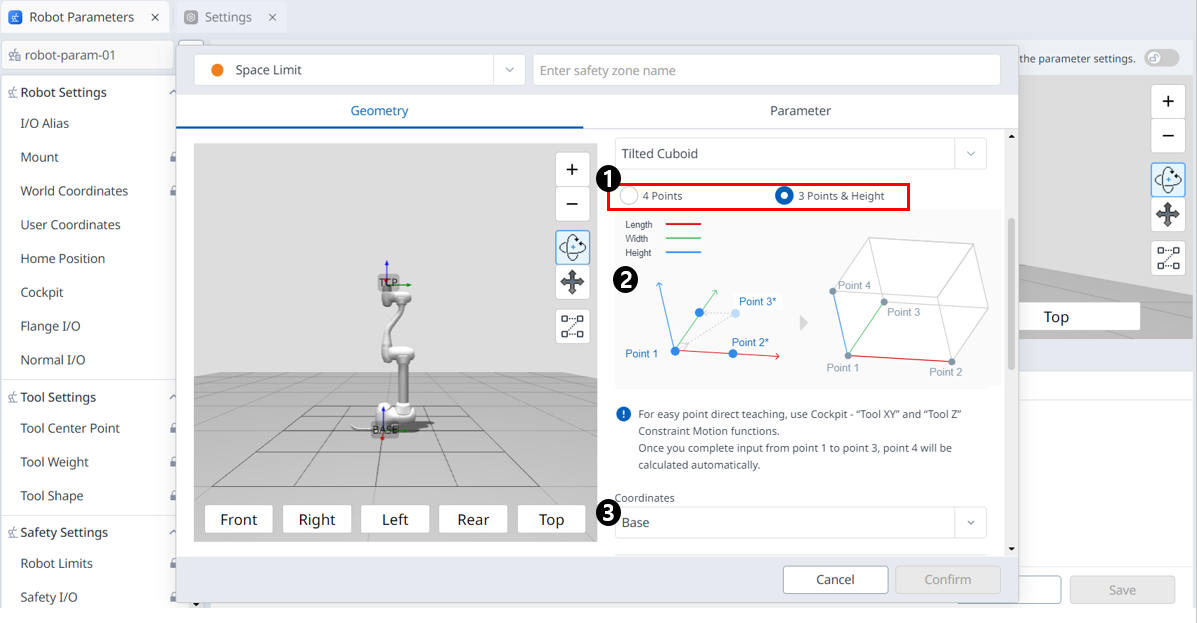

3点と高さ

メニュー

	項目s	概要
1	入力方法	必要な入力方法を選択できる。
2	スペースイメージ	選択したタイプのイメージが表示される領域。
3	座標	このドロップダウンから、ベース座標またはワールド座標を選択できる。
4	ポイント1	各フィールドには、Point 1の値が入力される。
5	ポイント2	各フィールドには、Point 2の値が入力される。
6	ポイント3	各フィールドには、ポイント3の値が入力される。
7	サイズ設定	長さ（Length）、幅（Width）、高さ（Height）の値を入力

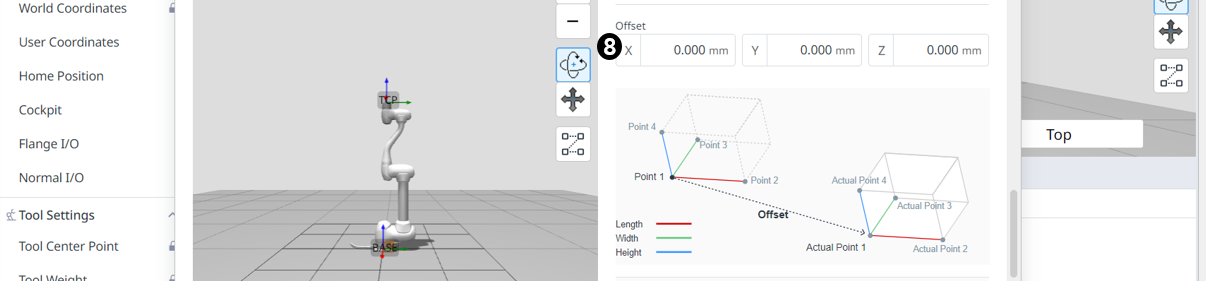

8	オフセット設定	オフセット値を入力する。
9	実際のポイント1	3点、サイズ、オフセット情報に基づいて計算された実際のポイント1値を確認できる。
10	実際のポイント2	3点、サイズ、オフセット情報に基づいて計算された実際のポイント2値を確認できる。
11	実際のポイント3	3点、サイズ、オフセット情報に基づいて計算された実際のポイント3値を確認できる。
12	実際のポイント4	3点、サイズ、オフセット情報に基づいて計算された実際のポイント4値を確認できる。
13	スペース・エクスパンション	このフィールドでは、スペース拡張を設定することができる。
14	キャンセル	このボタンを使用すると、設定をキャンセルすることができる。
15	確認	このボタンを使用すると、設定を確認することができる。

マルチプレーンボックス

Unknown Attachment

Unknown Attachment

Unknown Attachment

メニュー

	項目s	概要
1	形状タイプ	このドロップダウンから希望の形状タイプを選択できる。
2	シェイプイメージ	選択したタイプのイメージが表示される領域。
3	座標	このドロップダウンから、ベース座標またはワールド座標を選択できる。
4	アッパー	このフィールドには、上限値が入力される。
5	下	このフィールドには、小さい方の値が入力される。
6	平面の始点X、Y	このフィールドには、平面の始点を入力する。
7	ペインの端X、Y	このフィールドには、平面の終点が入力される。
8	新しい平面を追加	このボタンをクリックすると、新しい平面が追加される。
9	選択点	各フィールドには、選択点の値が入力される。
10	スペース・エクスパンション	このフィールドでは、スペース拡張を設定することができる。
11	キャンセル	このボタンを使用すると、設定をキャンセルすることができる。
12	確認	このボタンを使用すると、設定を確認することができる。
