아날로그 용접 조건 설정

용접기 설정 완료 후에 용접 조건 설정을 할 수 있으며, 새로운 용접 조건을 만들거나 기존의 용접 조건을 수정/삭제하는 것이 가능합니다. 또한 모든 용접 조건을 리스트 형태로 확인하고, 기존의 용접조건을 복사하여 새로운 조건으로 설정 할 수 있습니다.

용접 조건은 기본 용접 조건과 사용자 생성 용접 조건이 있습니다. 기본 용접 조건을 그대로 활용하거나 기본 용접 조건을 토대로 새로운 용접 조건을 추가할 수 있습니다.


1. 용접 조건 기본 설정

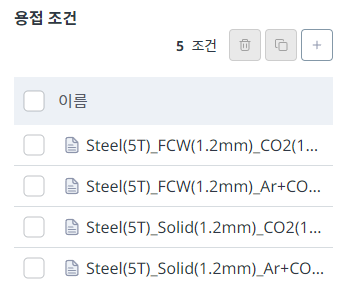

  • 기본 용접 조건

    • 기본적으로 제공되는 용접 조건으로 해당 조건으로 용접 프로그램을 수행 하거나 다른 이름으로 복제 하여 수정 할 수 있습니다. 삭제는 불가 하며, 아날로그 용접기의 경우, 기본 4개의 조건이 제공 됩니다.

  • 사용자 생성 용접 조건

    • 기본 용접 설정 항목을 이용하여 사용자가 생성하는 용접 조건 입니다. 수정, 복제, 삭제가 가능 합니다.

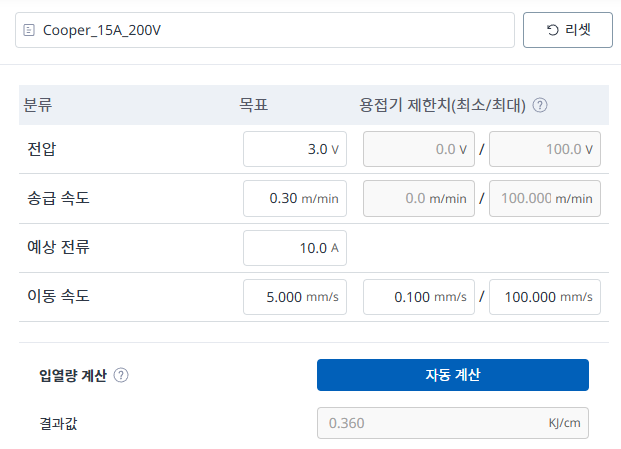

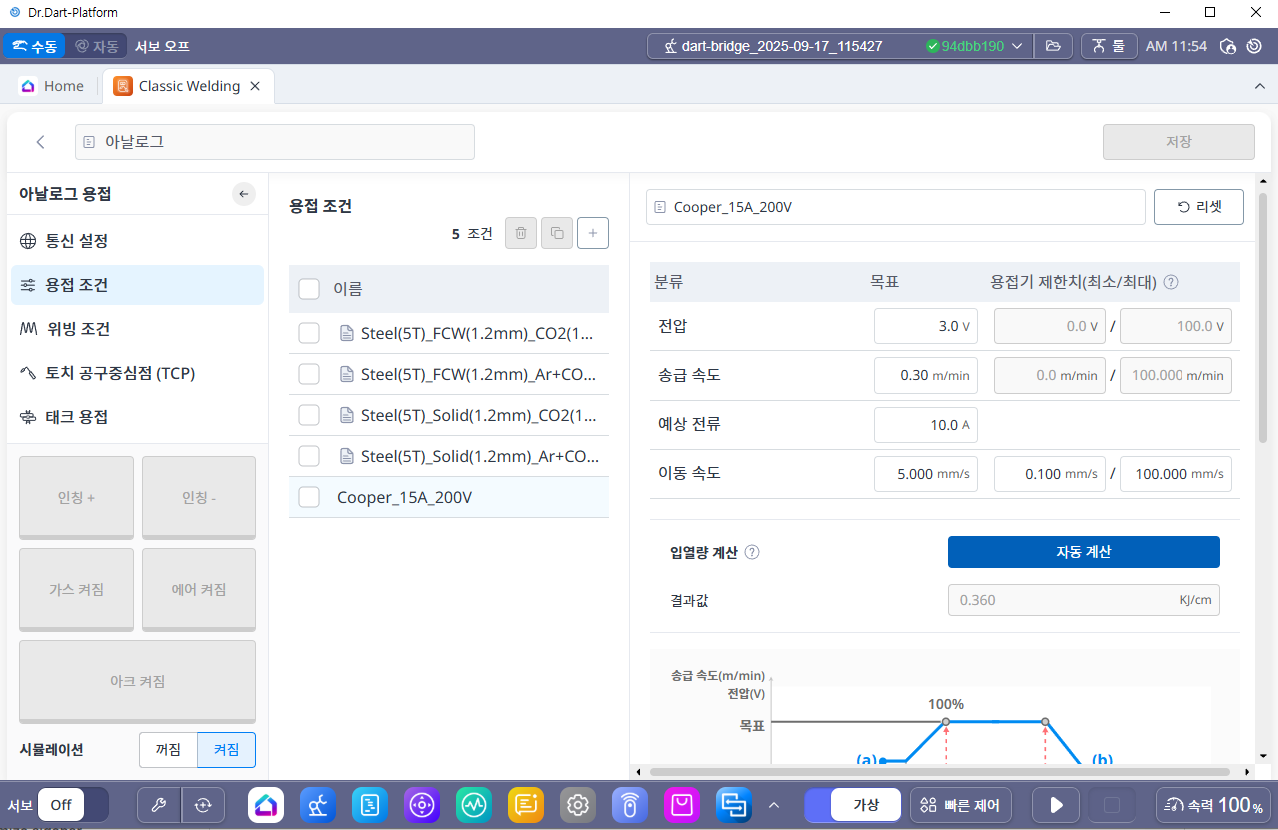

2. 용접 조건 설정 화면

용접 작업을 위한 기본 조건인 목표 전압, 목표 송급 속도, 목표 속도 및 상세 용접 공정 변수를 설정할 수 있습니다. 이미 전 단계에서 용접기를 선택하였으며 이에 따라 목표 조건은 용접기의 최소/최대 출력 값으로 제한됩니다.

  • 용접 조건은 전압, 송급 속도, 예상 전류, 이동 속도로 설정할 수 있습니다. MIG/MAG 용접은 정전압 방식 용접기를 사용하므로 목표 전압이 일정하면 용접기의 출력 전압 역시 일정합니다.

  • 용접기의 출력 전류는 용접 전압, 모재의 재질을 비롯하여 용접 와이어의 송급 속도, 재질, 종류, 토출길이 등 다양한 조건에 따라 변동 됩니다.

  • 용접 중 용접 전류를 모니터링 하기 위해서는 용접기의 전류 모니터링 채널 또는 별도로 장착한 전류 센서를 연결하여 확인하여야 합니다.

  • 용접 속도는 모션 속도 입력으로 mm/sec 단위를 사용합니다.


번호

항목

설명

1

전압

최대/최소 범위 내에서 용접기의 전압 출력 지령을 입력합니다. (V)

2

송급 속도

최대/최소 범위 내에서 와이어 송급 속도 지령을 입력합니다. (m/min)

3

예상 전류

설정한 목표 전압 및 송급 속도 지령에서 발생할 것으로 예상되는 전류를 입력합니다. 입력값은 입열량 계산에서만 활용되고 실제 용접 조건에는 반영되지 않습니다.

4

이동 속도

용접 시 로봇의 이동 속도를 입력합니다. 단위는 mm/sec 입니다. (0.100~100.000mm/sec)

5

입열량 계산

용접 작업에서 입열량을 관리하는 경우가 있습니다. 자동 계산 (Auto Calculation) 버튼을 눌러 현재 설정된 전압, 예상 전류, 속도 조건으로 예상되는 입열량을 계산하여 나타냅니다. 전압, 전류와 입열량의 관계식은 아래와 같습니다.

  • 입열량(Heat Input, KJ/cm) = 60 X 전압(V) X 전류(A) / 용접 속도(mm/sec)/1000


번호

항목

설명

1

시작-종료 송급 속도값(%)

목표 송급 속도(100%)값을 기준으로 시작 송급 속도와 종료 송급 속도의 비율을 설정합니다. (0~200%)

2

시작-종료 전압(%)

목표 전압(100%)값을 기준으로 시작 전압과 종료 전압의 비율을 설정합니다. (0~200%)

3

가스 유량 시간

용접 초기 와이어 송급 전 / 용접 종료 와이어 송급 종료 후 보호 가스의 분출 시간을 설정합니다. (0이상 2.00이하로 입력 가능)

4

시작-종료 조건 시간

시작 및 종료 조건의 시간을 설정합니다. (0이상 2.00이하로 입력 가능)

5

용접 조건 변경 시간

용접 조건 지령이 변경되었을 때 현재의 지령에서 다음 지령으로 목표값을 부드럽게 변동 시킬 변경 시간을 입력합니다. (0이상 2.00이하로 입력 가능)

6

사용자 설명

추가로 필요한 설명을 입력할 수 있습니다.

3. 용접 공정 기본 순서

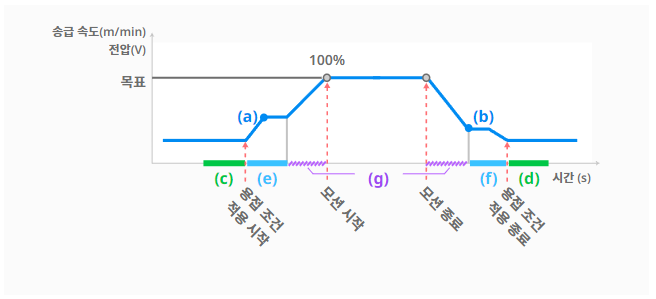

  • 용접을 시작하여 마칠 때 까지의 각종 신호의 흐름을 정의하는 용접 공정의 기본 순서는 다음 (1) ~ (8) 과 같습니다. 아래의 그래프를 참고 해 주세요.


(1) 용접 작업을 위한 모션 명령인가 [용접 시작]

용접 공정이 시작됩니다. 용접 작업, 명령 구성 및 실행에 대하여는 ‘용접 프로그래밍(TaskEditor)’ 및 ‘용접 모니터링’을 참고하세요.

(2) 보호 가스 방출 단계 [가스 유량 시간-start 동안, (c)구간에 해당]

: 용접 시 산화를 방지하는 보호 가스를 먼저 방출하는 단계입니다. 가스 유량 시간 을 입력하세요.

(3) 용접초기조건 단계 [시작 종료 조건 시간-start 동안, (e)구간에 해당]

: 보호 가스 방출 단계 후 전압/송급 속도를 인가 하여 용접을 시작합니다. 용접 초기에 용접 초기 조건 단계를 거치지 않고 본 송급 속도/전압을 인가 하는 경우 용접 상태가 불안정하여 아크가 발생하지 않을 수 있습니다. 용접 초기 조건 단계 에서의 목표 송급 속도값과 본 용접 조건의 목표 송급 속도의 비율은 시작 종료 송급 속도값-start 로 결정할 수 있습니다. 목표 전압값와 본 용접 조건의 목표 전압의 비율은 시작 종료 전압-start 로 결정할 수 있습니다.

(4) 본 용접 구간(목표 조건) 전환 단계 [용접 조건 변경 시간 후 목표 조건 도달, (g)구간에 해당]

: 초기 조건 단계 후 목표 조건으로 용접 조건을 조정합니다. 용접조건변경시간 동안 점진적으로 용접 조건이 변경됩니다.

(5) 모션시작 및 본조건유지 단계[용접조건 조정popup을 통한 가능]

: 본용접구간 전환 단계 후 모션이 시작되며 설정한 목표 조건이 유지됩니다. 이 단계에서는 실시간 용접 조건 조정 팝업창을 이용하여 전압/송급 속도/속도의 용접 조건을 변경 시킬 수 있습니다. 실시간 용접 조건 변경 시에도 용접조건변경시간이 적용되어 설정한 시간 동안 점진적으로 용접 조건이 변화합니다.

(6) 모션종료 및 용접종료조건 전환 단계 [용접조건변경시간 후 종료 송급 속도값 도달, (g)구간에 해당]

: 모션이 종료되면 용접조건이 목표조건에서 종료조건으로 용접조건변경시간 동안 점진적으로 변화합니다. 용접종료조건 전환 단계에서의 목표 송급 속도값과 본용접조건의 목표 송급 속도의 비율은 시작-종료 송급 속도값-end 로 결정할 수 있습니다. 목표 전압값와 본용접조건의 목표 전압의 비율은 시작-종료 전압-end 로 결정할 수 있습니다.

(7) 용접종료조건 단계 [시작-종료 조건 시간-end동안, (f)구간에 해당]

: 용접종료조건 전환 단계 후 시작-종료 조건 시간-end 동안 용접조건이 초기화되도록 변화 시킵니다.

(8) 보호가스 방출 단계 [가스 유량 시간-end 동안, (d)구간에 해당]

: 용접종료조건단계 후 목표전압/송급속도는 0이 되며 Arc-On에 해당하는 디지털 출력도 OFF됩니다. 용접 시 산화를 방지하는 보호가스를 마지막까지 방출하는 단계입니다. 가스 유량 시간-end 값을 입력하세요
