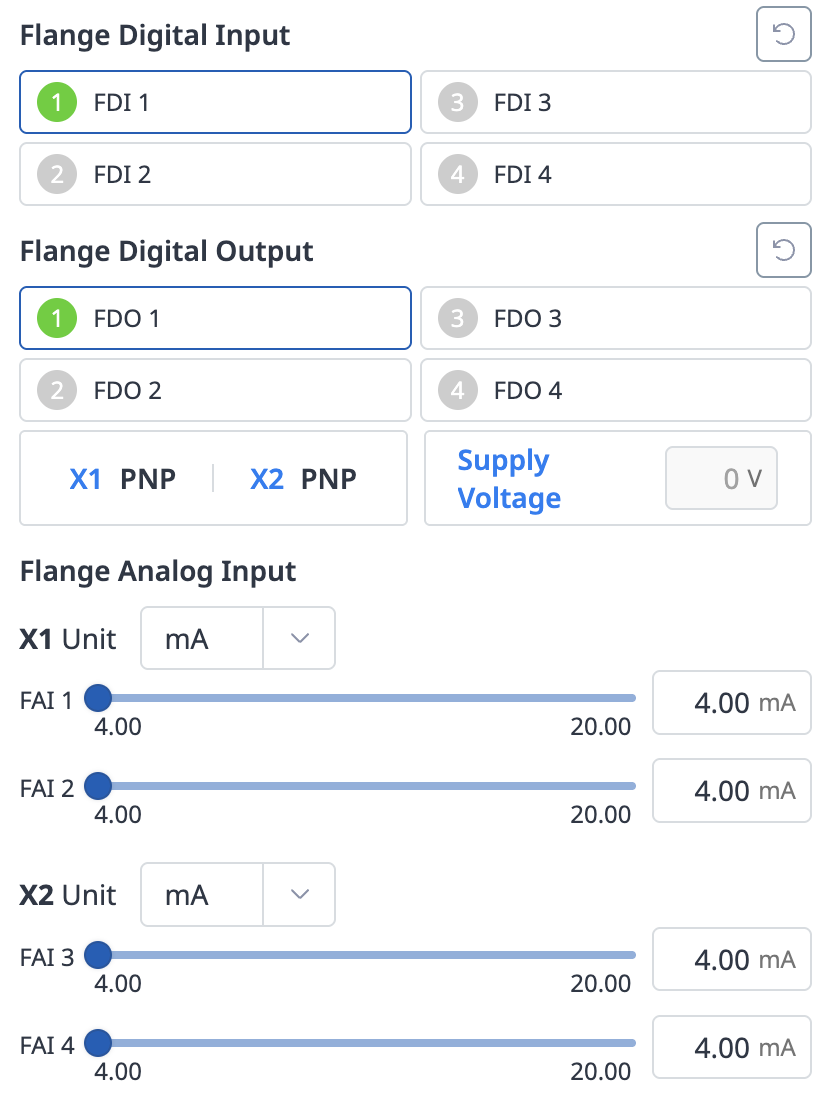

フランジデジタル入力
-
フランジに接続されているデバイスのポート番号を確認する。
-
対応する番号のデジタル入力ステータスに応じて以下が表示される。
-
デジタル信号が高信号の場合、アイコンは薄緑色で表示される。
-
デジタル信号が低信号の場合、アイコンは灰色で表示される。
-
注釈
デジタル入力が安全入力に設定されていてもデジタル信号がHighの場合はアイコンが青で表示され、Lowの場合はグレーで表示される。
フランジデジタル出力
-
フランジに接続されているデバイスのポート番号を確認する。
-
デジタル出力を有効または無効にするには、ポート番号に対応するオン/オフアイコンを押す。
-
On アイコンを押すと、アイコンがライトグリーンに変わり、対応するポートが有効になる。
-
Off アイコンを押すと、アイコンが灰色に変わり、対応するポートが無効になる。
-
フランジアナログ入力
-
コントローラのフランジアナログ入力のドロップダウンリストを押して、チェックする項目を選択する。
-
画面に表示される選択項目のフランジアナログ入力情報を確認する。
注釈
フランジアナログ入力値がステータスウィンドウで入力値を設定できない。
