폴트 로그 분석

폴트 로그 분석 개요

폴트가 발생하면 제어기는 ‘폴트 로그’ 라는 폴트 정보를 기록합니다. 폴트 로그에는 아래 표와 같은 정보가 포함됩니다.

폴트 로그 목록 가져오기

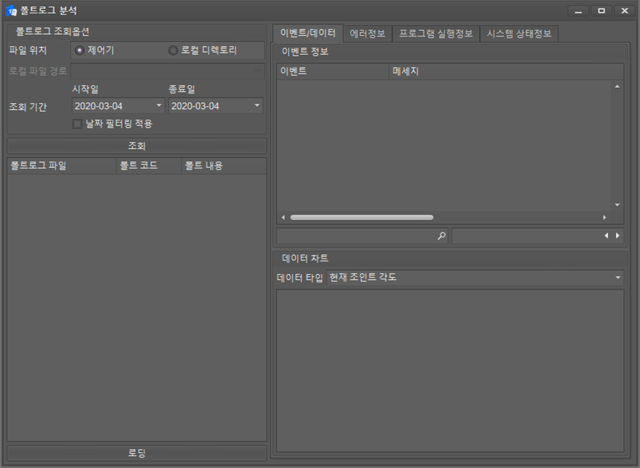

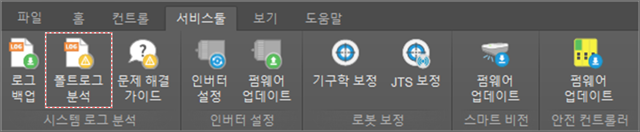

1. 메인 메뉴에서 서비스 툴을 선택한 후 폴트 로그 분석 버튼을 클릭하십시오.






   하기와 같은 폴트 로그 분석 창이 팝업 됩니다.






2. 폴트 로그의 파일 위치를 선택하십시오.

   • 제어기: 제어기에서 로그가 로드 됩니다.

   • 로컬 디렉토리: 선택한 로컬 디렉토리에서 로그가 로드 됩니다.

3. 불러올 폴트 로그 조회 기간을 설정하십시오. 이때 날짜 필터 링 적용을 체크하지 않으면 모든 기간의 로그가 조회됩니다.

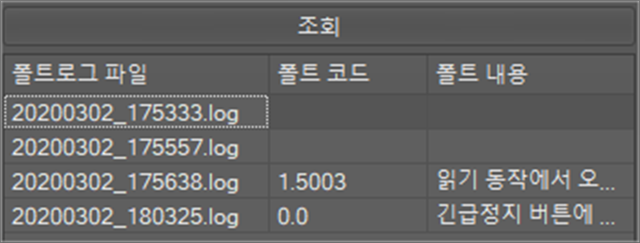

4. 조회 버튼을 클릭하십시오. 선택한 날짜 범위 내의 로그 목록이 나타납니다.



   이때 컬럼 헤더 상에 마우스 오버 시 나타나는 필터 를 사용하여 원하는 목록만을 필터링 할 수도 있습니다.

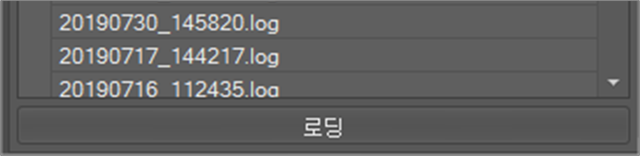

5. 목록에서 분석을 원하는 폴트 로그를 선택하고 로딩 버튼을 클릭하십시오.







6. 폴트 로그가 로드 되고 각 탭 창에 아래와 같이 4가지 유형의 정보가 표시됩니다.






폴트 로그 분석

이벤트 로그

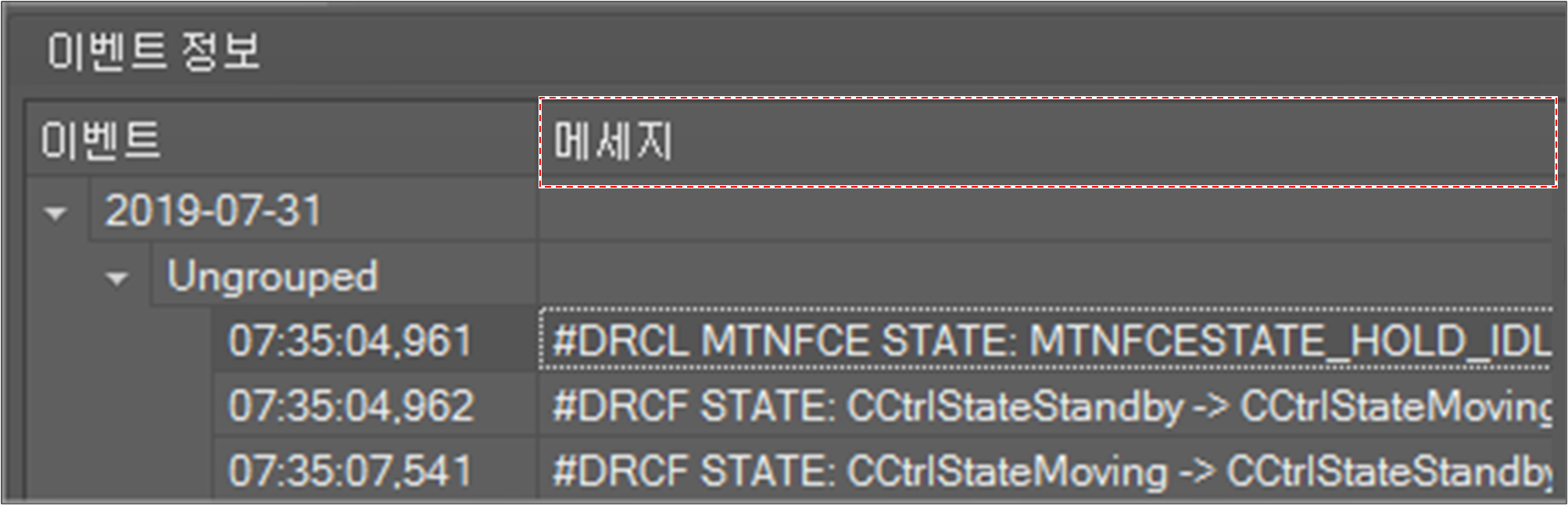

이벤트/데이터 탭 화면은 이벤트 메시지와 데이터 로그를 보여줍니다.

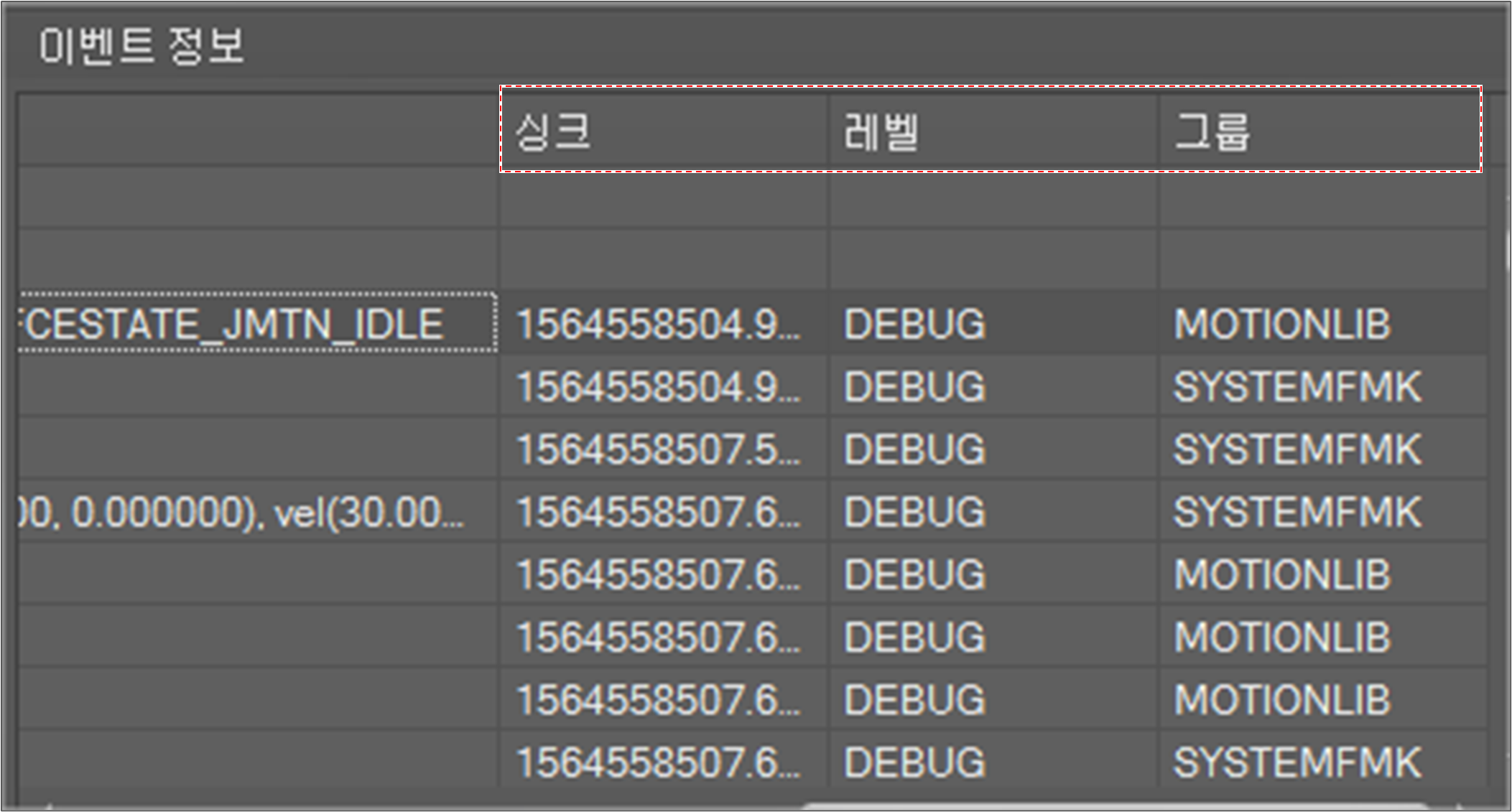

이벤트 로그들은 루트부터 날짜 및 프로그램 순서의 트리로 구성됩니다. 각 이벤트 로그는 메시지, 싱크, 레벨 및 그룹으로 구성됩니다.

• 메세지: 시스템 이벤트 메시지.

• 싱크: 밀리 초 단위의 로깅 시간.

• 레벨: 메시지 레벨, 총 5 단계: TRACE, DEBUG, INFO, WARNING, ERROR.

• 그룹: 로그를 기록한 소프트웨어 모듈 이름.











  이벤트 메시지에서 텍스트를 검색하려면,

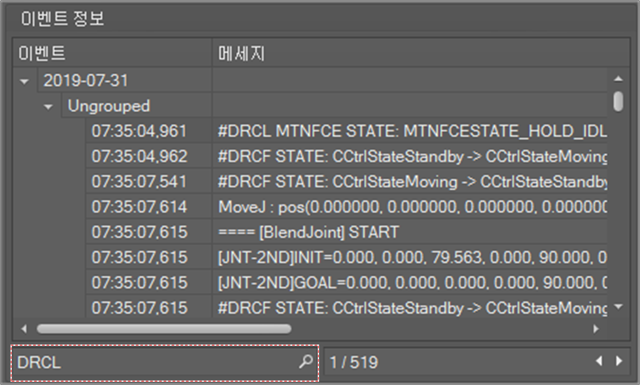

1. 검색 키워드 필드를 채운 후 검색 버튼을 클릭하십시오.






2. 총 검색 결과 수와 선택한 항목의 목록 내 순서가 하기와 같이 결과 필드에 표시됩니다.






3. 다음 검색 결과를 보려면 다음 결과로 이동 ▷ 단추를 클릭하십시오. 그러면 다음 검색 결과가 표에 표시됩니다. 이전 검색 결과를 보려면 이전 결과로 이동 ◁ 버튼을 클릭하십시오.

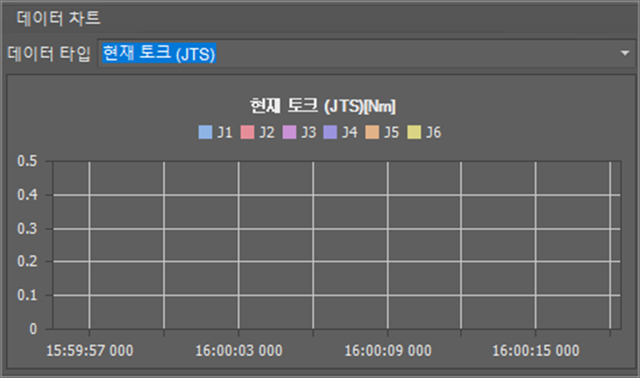

   또한 하단의 데이터 차트를 사용하여 아래 그림과 같이 오류 발생 당시의 데이터 차트를 확인할 수 있습니다.




   폴트 에러 정보

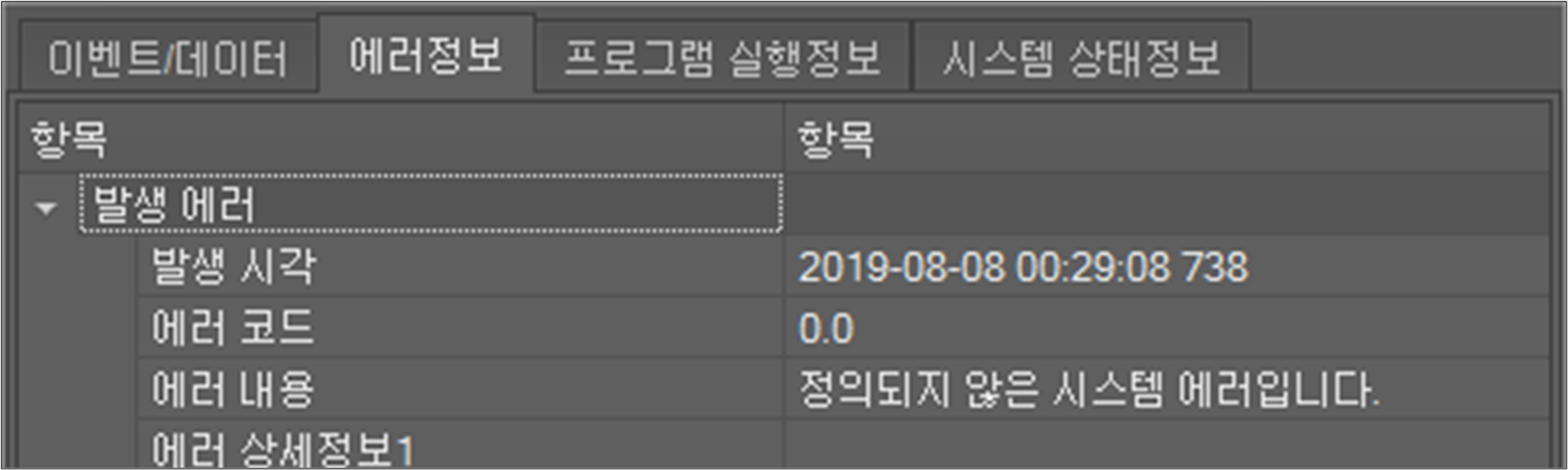

에러 정보 탭에는 폴트를 일으킨 에러 정보가 표시됩니다.

발생 에러 필드는 폴트를 발생시킨 자세한 에러 정보를 표시합니다. 에러 발생 시각, 에러 코드 및 자세한 에러 정보를 보여줍니다.

• 연관 에러 필드는 폴트와 연관된 오류를 보여줍니다.

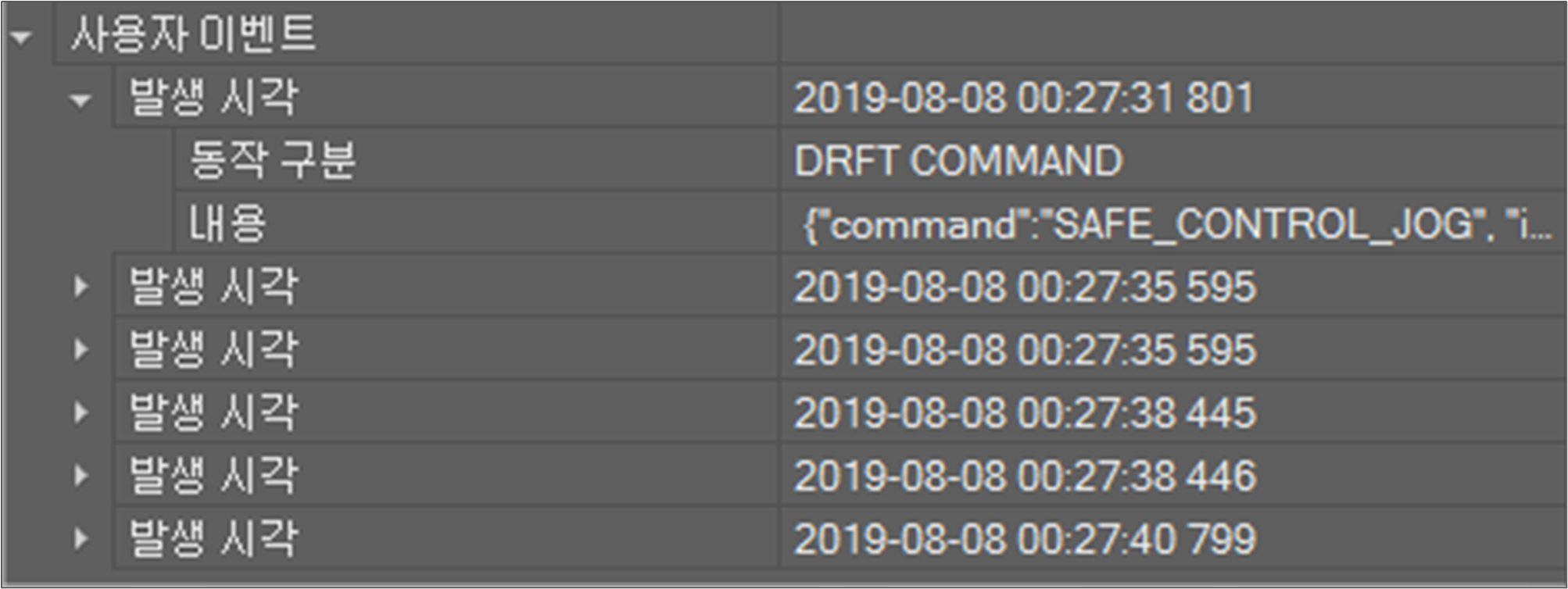

• 사용자 이벤트 필드는 오류 발생 전 10 초 동안 TP 및 I/O 이벤트의 명령을 표시합니다.

프로그램 실행 정보

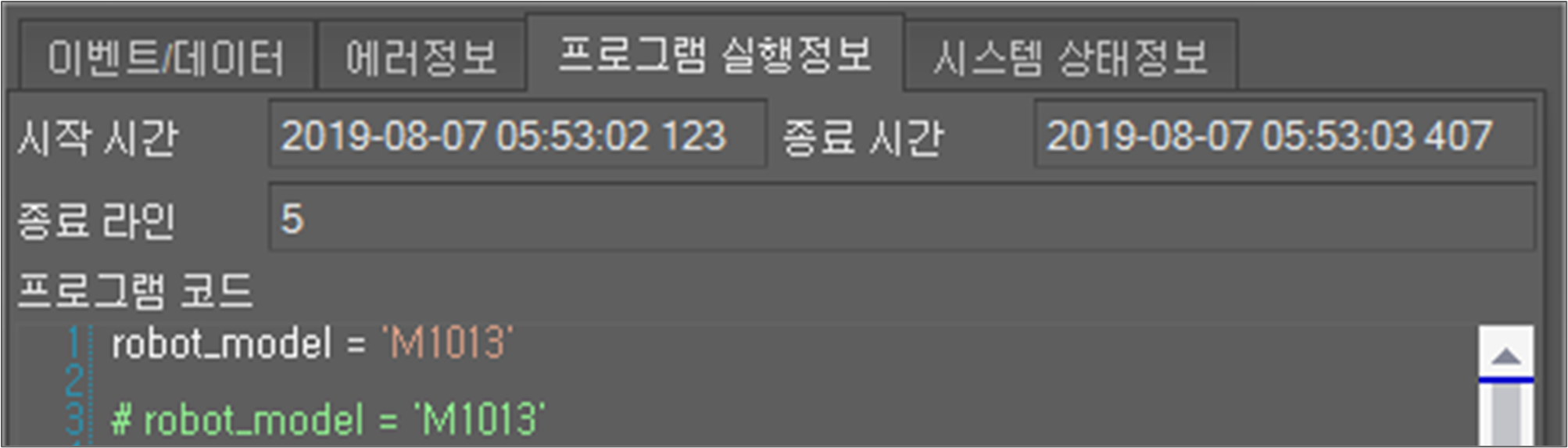

프로그램을 실행하는 동안 폴트가 발생하면 해당 프로그램 코드와 실행 정보가 프로그램 실행 정보 탭 창에 표시됩니다.

시작 시간/종료 시간은 프로그램 실행 시간 정보를 보여줍니다.

프로그램 코드 필드는 프로그램 코드를 보여줍니다.

종료 라인은 어디서 프로그램이 멈추었는지를 알려줍니다.

시스템 상태 정보

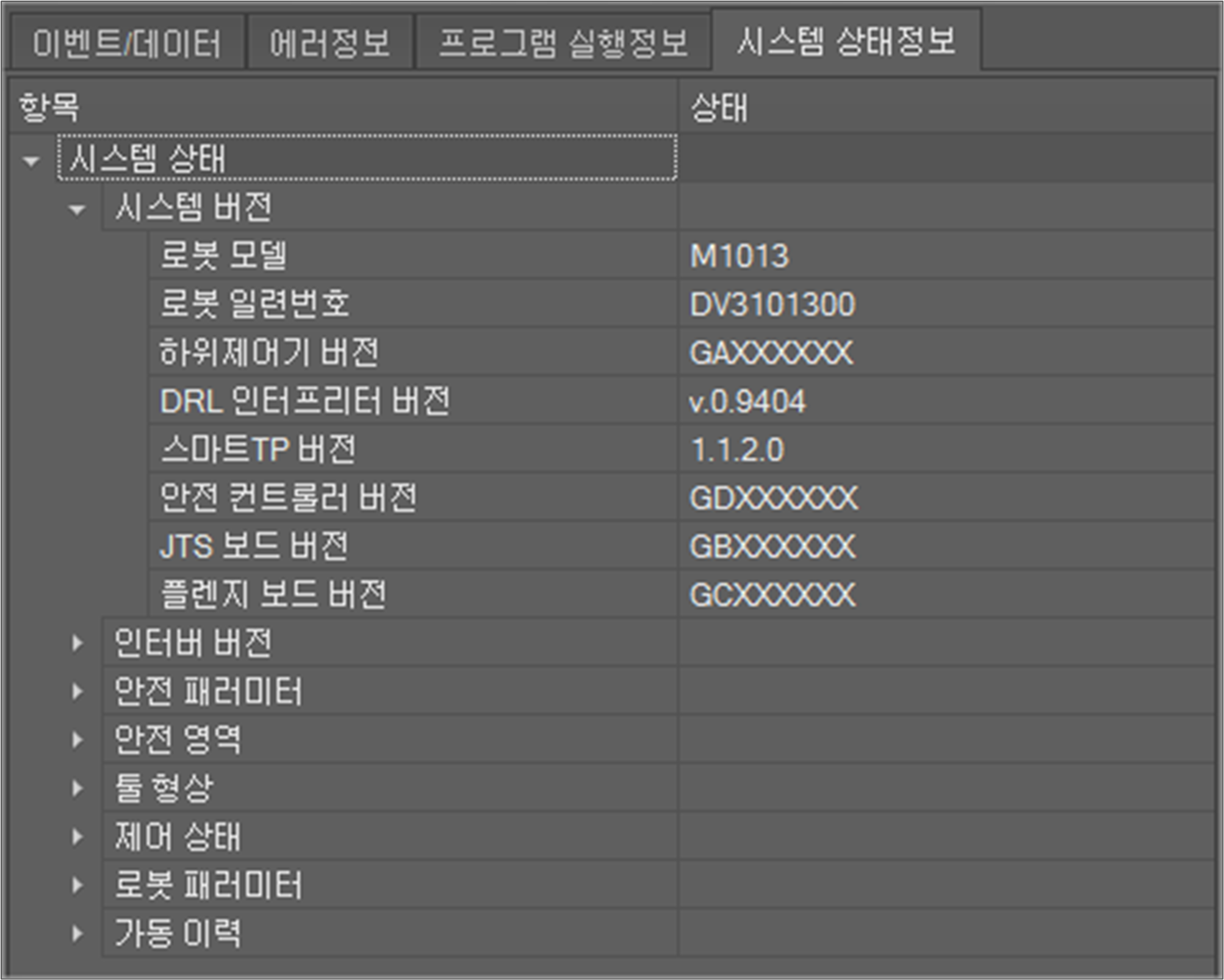

시스템 상태 정보 탭에는 오류 발생 시 시스템 상태 및 구성정보가 표시됩니다. 정보는 하기와 같이 트리 형태로 표시됩니다.

시스템 상태는 아래와 같은 카테고리로 구성되어 있습니다.

• 시스템 버전: 제어기 SW 및 HW 구성 요소 버전

• 인버터 버전: 인버터 버전

• 안전 패러미터: 안전 구성

• 안전 영역: 안전 구성

• 툴 형상: 안전 구성

• 제어 상태: 고장 발생 시 시스템 상태

• 로봇 패러미터: 로봇 보정 정보

• 가동 이력: 누적 로봇 작동 정보
