데이터 변환

Dart-Platform v2 데이터를 v3 데이터로 변환하기 위해서는 Dart-Bridge SW 가 설치된 PC가 필요합니다.

1. 제어기 연결을 통한 데이터 백업 및 변환

1. 제어기와 Dart-Bridge 가 설치된 PC를 랜선으로 연결합니다.

2. Dart-Bridge 실행 > [데이터 가져오기] > [제어기에서 가져오기] 메뉴를 선택합니다.

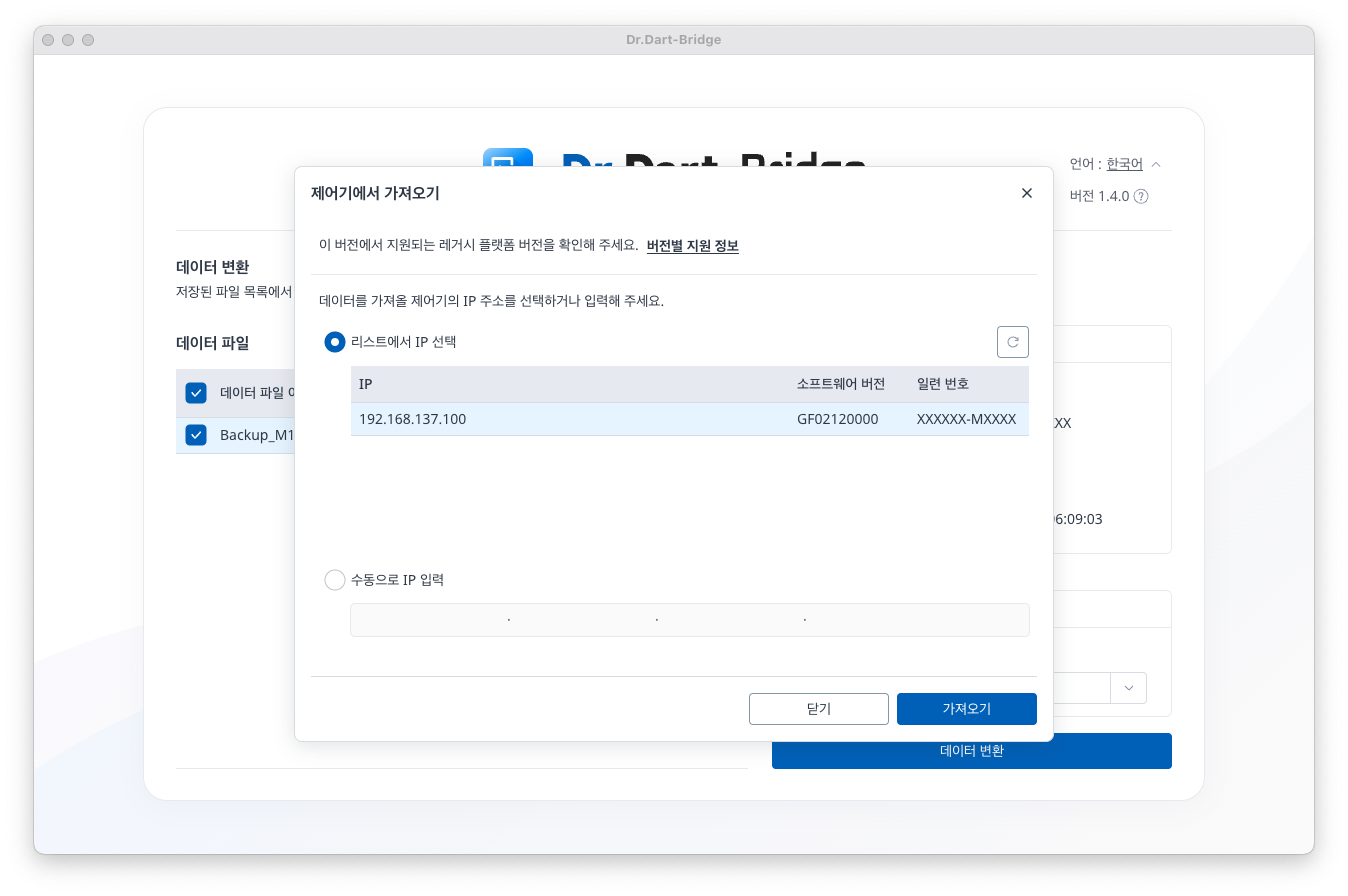

3. 목록에서 IP 를 선택하거나, 수동으로 IP 를 입력하여 제어기로부터 데이터를 가져옵니다.

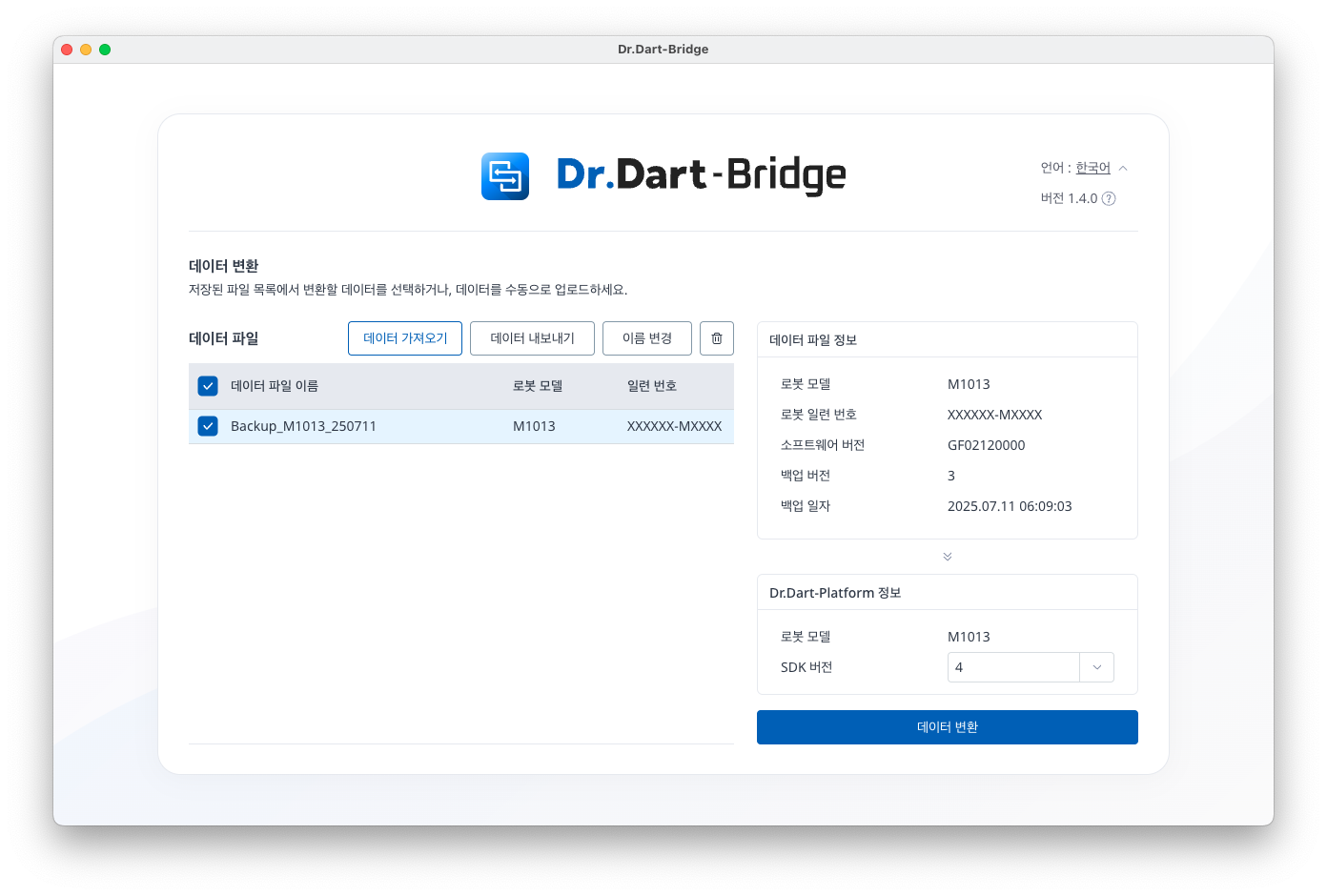

4. 불러온 데이터 정보를 확인하고 SDK 버전을 선택한 뒤, [데이터 변환] 버튼을 클릭합니다.

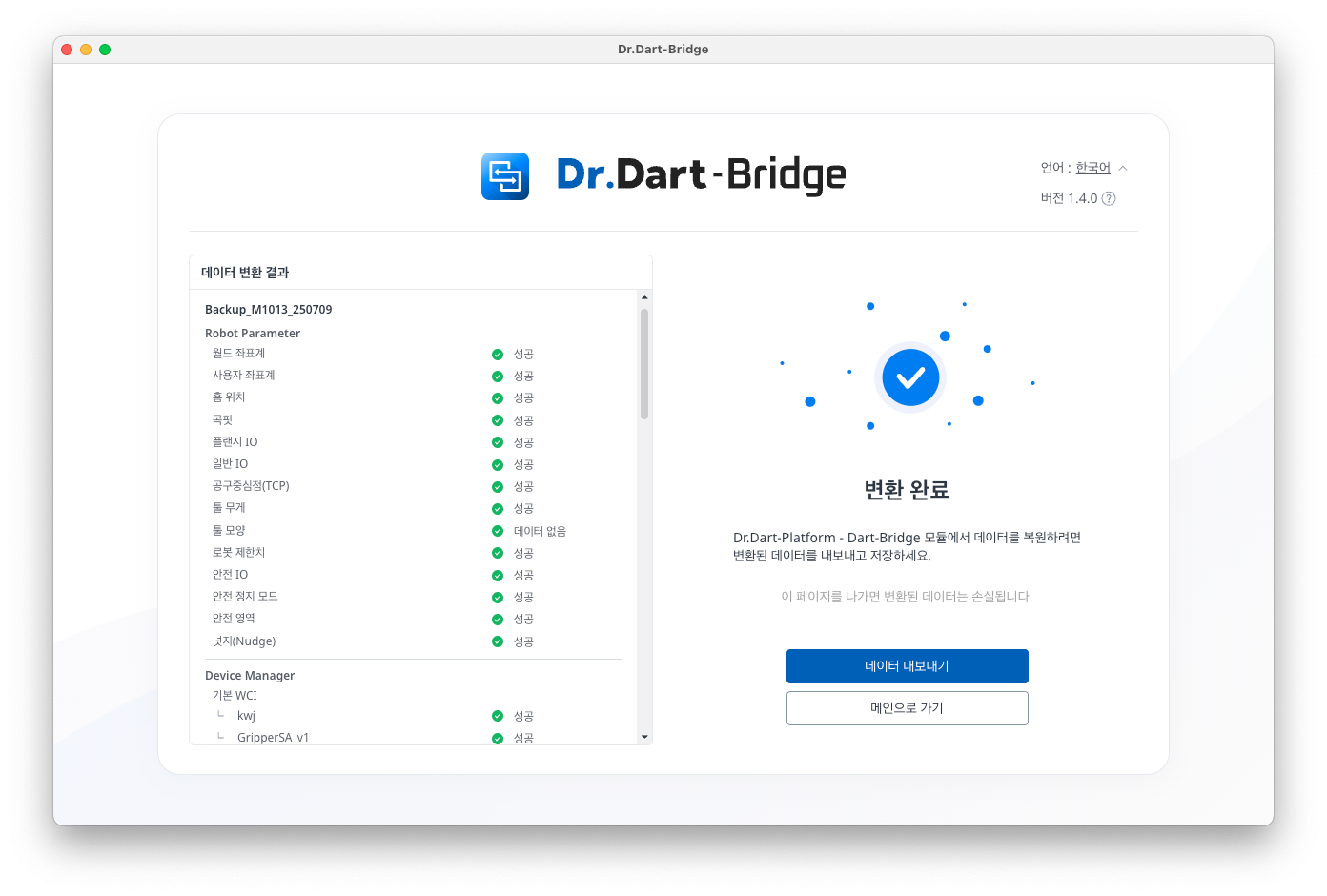

5. 데이터 변환 결과를 확인하고, [데이터 내보내기] 버튼을 틀릭하여 PC 에 파일(*.dbr)을 저장합니다.

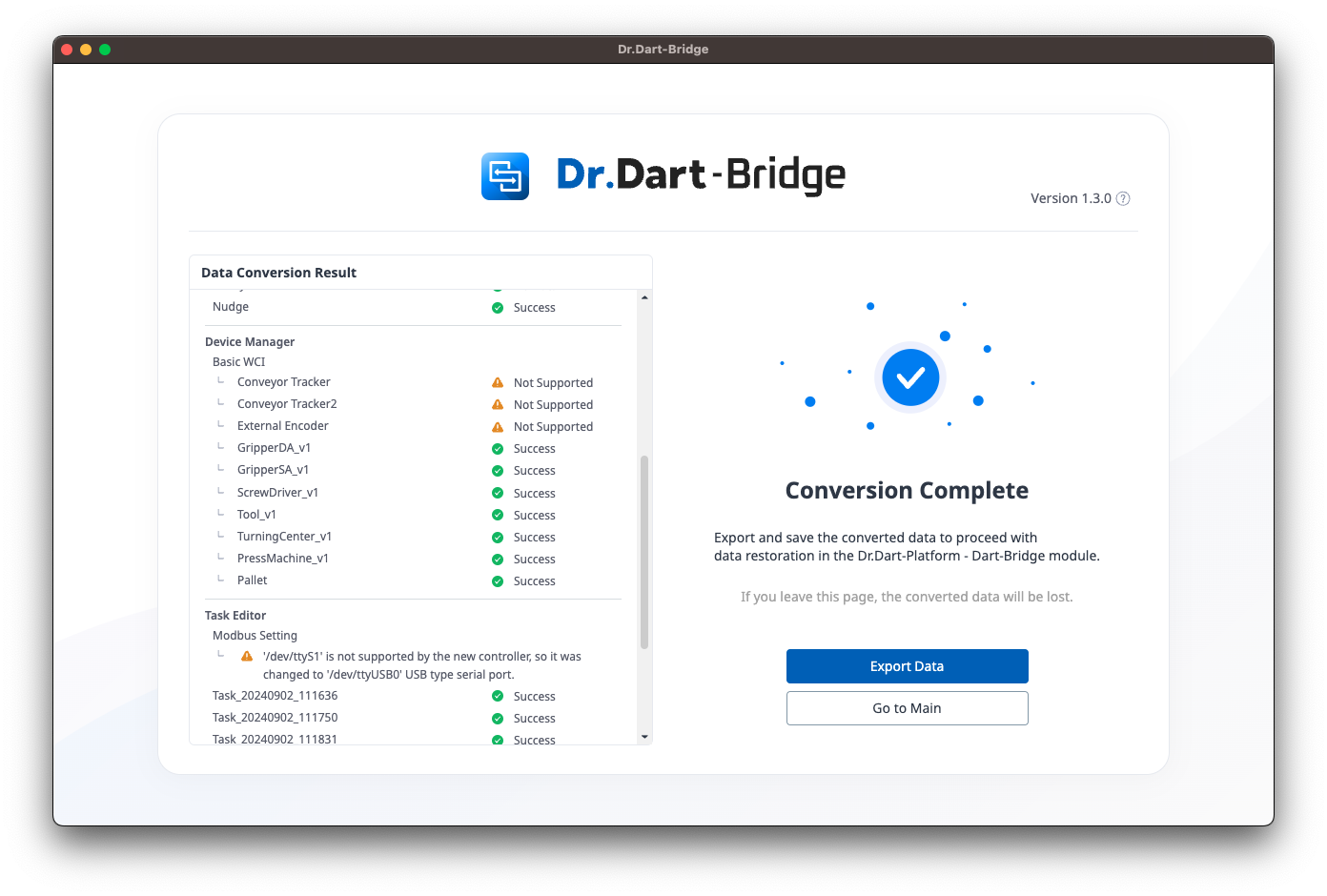

• 태스크에 지원 대상이 아닌 블럭이 존재하는 경우, 해당 블럭 및 하위 블럭은 변환되지 않으며, 데이터 변환 결과 정보에 해당 정보가 표시됩니다.

• 변환 대상 데이터는 시스템 요구사양 및 제약사항에서 확인하실 수 있습니다.

• Modbus RTU ‘dev/ttyS1’ 포트 설정 정보가 존재하는 경우, ‘dev/ttyUSB0’으로 임의 변경 됩니다.

2. 백업 데이터 파일 (*.dbrb) 의 데이터 변환

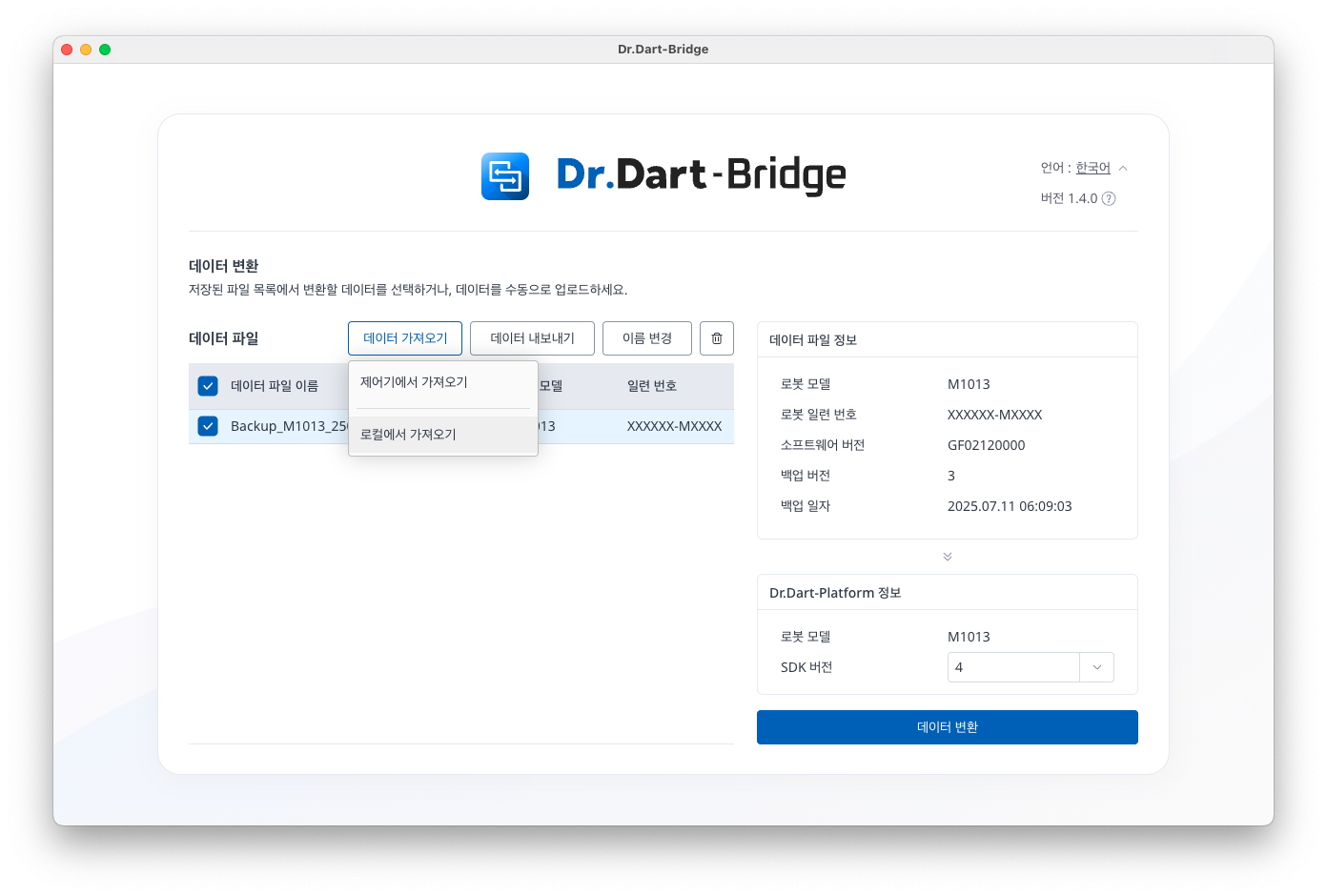

1. Dart-Bridge 실행 후, [데이터 가져오기] > [로컬에서 가져오기] 메뉴를 선택합니다.

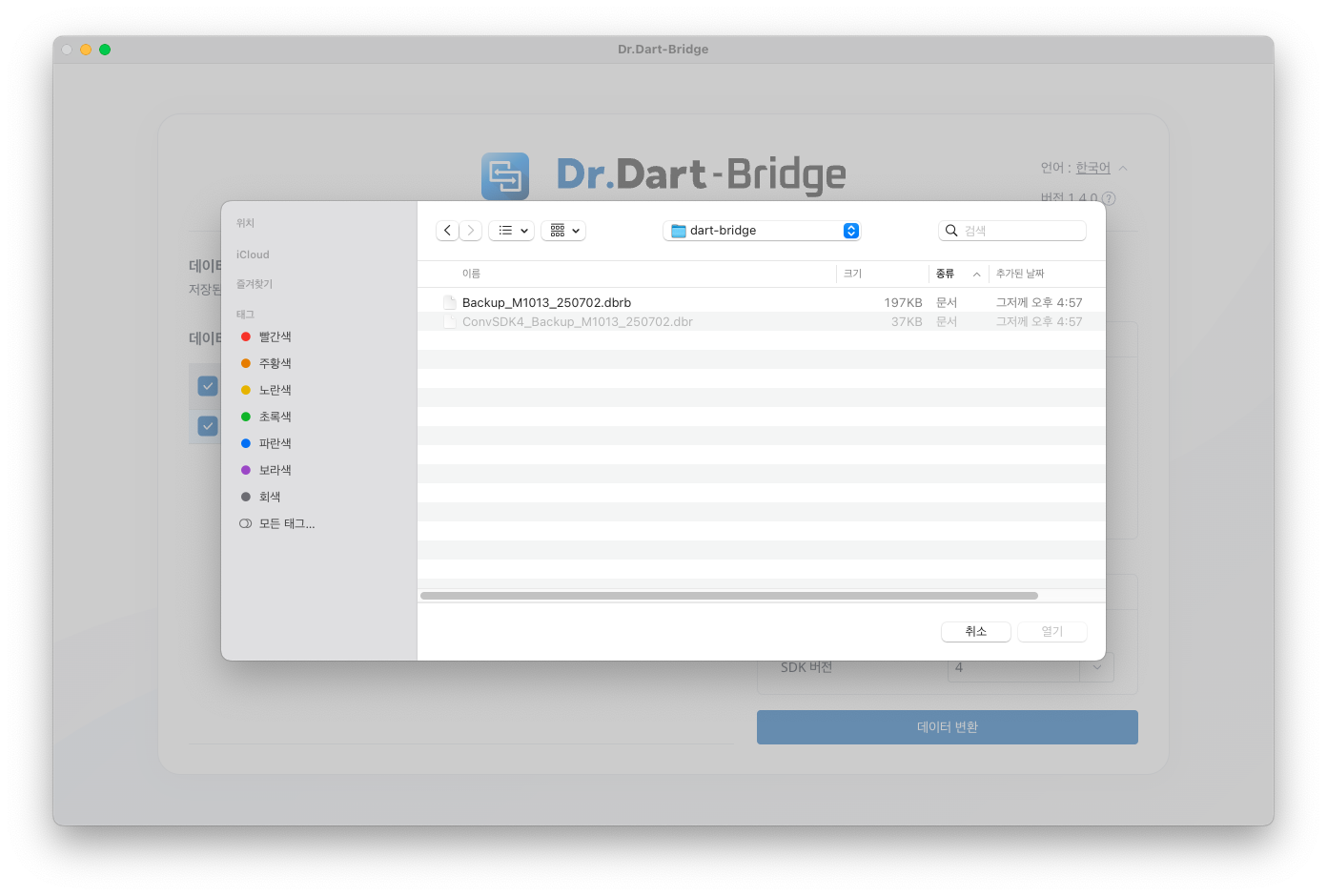

2. PC의 백업 데이터 파일(*.dbrb)을 선택합니다.



3. 이후는 [제어기 연결을 통한 데이터 백업 및 변환] - 4번 절차부터 동일합니다.
