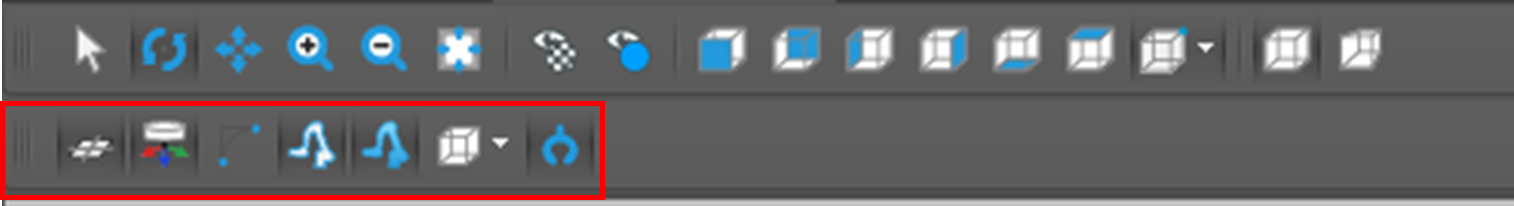

개체 표시/숨기기
개체를 표시하거나 숨기려면 원하는 유형에 해당하는 버튼을 클릭하십시오.
|
그리드 표시/숨기기 |
|
|
툴 좌표 표시/숨기기 |
|
|
모션 궤적 표시/숨기기 |
|
|
로봇 형상 표시/숨기기 |
|
|
로봇 바디 볼륨 표시/숨기기 |
|
|
툴 형상 표시/숨기기 |
|
|
로컬 영역 보이기/숨기기, 공간 제한 영역 보이기/숨기기 |
제어기 버전 GF020500 이상 |
|
작업 공간 표시/숨기기 |
제어기 버전 GF020500 미만 |
|
협업 작업 영역 표시/숨기기 |
|
|
보호 영역 표시/숨기기 |
|
|
충돌 감시 임시 무효 영역 표시/숨기기 |
|
|
툴 방향 제한 영역 표시/숨기기 |
이동
이동 버튼을 클릭한 후에 마우스를 이동하거나 마우스 가운데
회전
회전
만약 회전 축을 고정하고자 하면, 숫자 키를 누르십시오.
|
키 |
동작 |
|
‘1’ |
X축을 따라 회전 |
|
‘2’ |
Y축을 따라 회전 |
|
‘3’ |
Z축을 따라 회전 |
|
‘4’ |
오른쪽 방향을 따라 회전 |
|
‘5’ |
위쪽 방향을 따라 회전 |
|
‘6’ |
앞쪽을 따라 회전 |

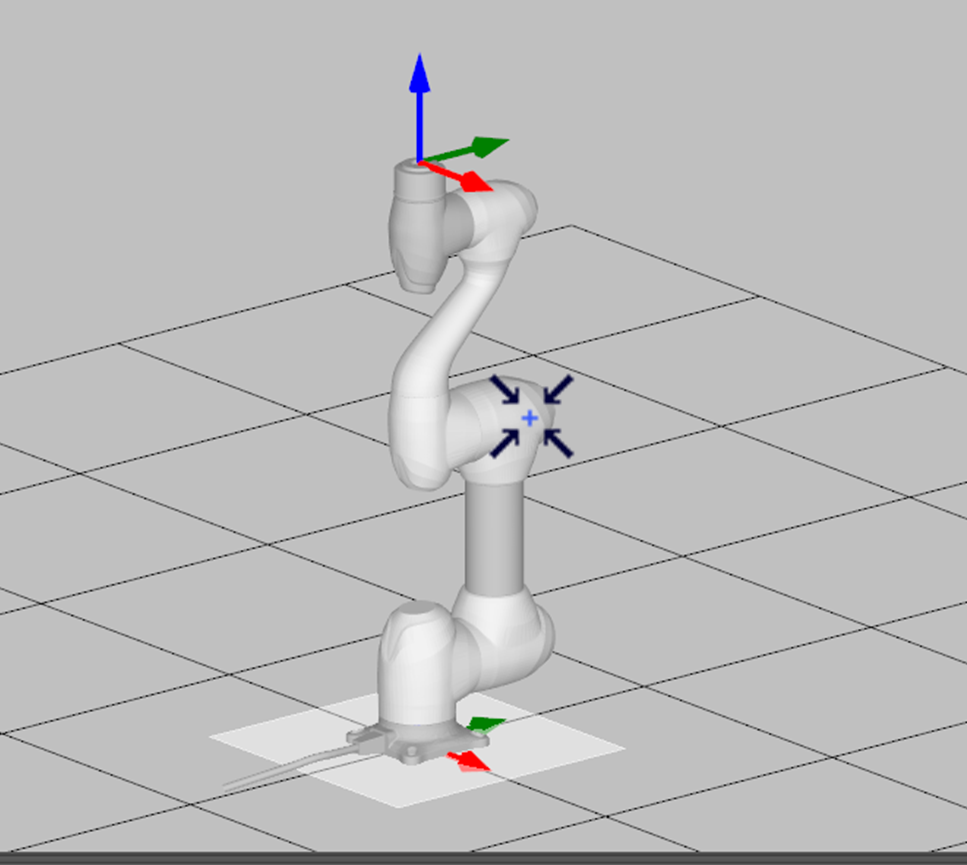

만약 회전 중심을 바꾸고자 하면 Ctrl Key를 누른 상태에서 초점을 맞추고자 하는 대상을 클릭하십시오.
확대/축소
-
확대: 줌인
-
축소: 줌 아웃
선택
선택
화면 초기화
줌 비율과 회전 중심을 재설정하려면 화면 초기화
|
Menu Button |
Shortcut |
Function |
|
F2 |
회전 |
|
F3 |
선택 |
|
F4 |
이동 |
|
F5 |
화면 초기화 |

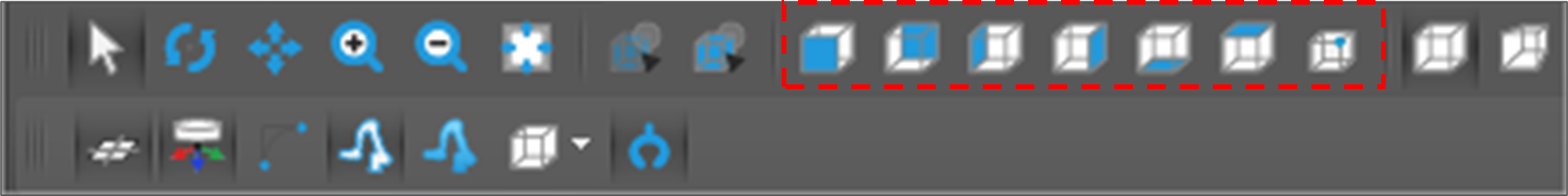

관측 점 변경
관측 점을 변경하려면 관측 방향 버튼을 클릭합니다. ~방향에서 보기 버튼을 클릭하면, 해당 방향에서 관측하는 방향으로 관점이 회전합니다.

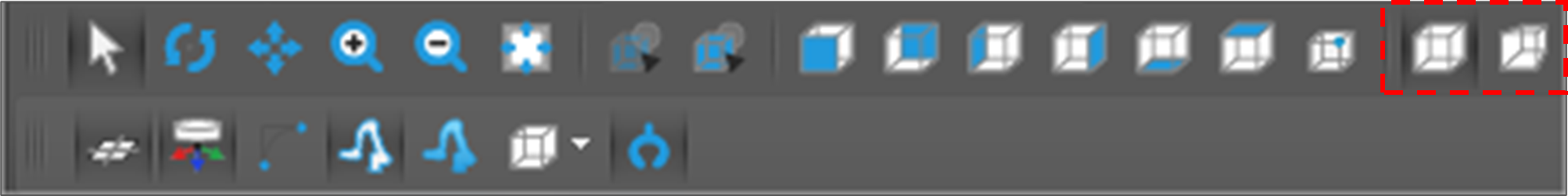

투영 모드
투영 모드를 변경하려면 직교 투영
기본 투영 모드는 직교 투영입니다.

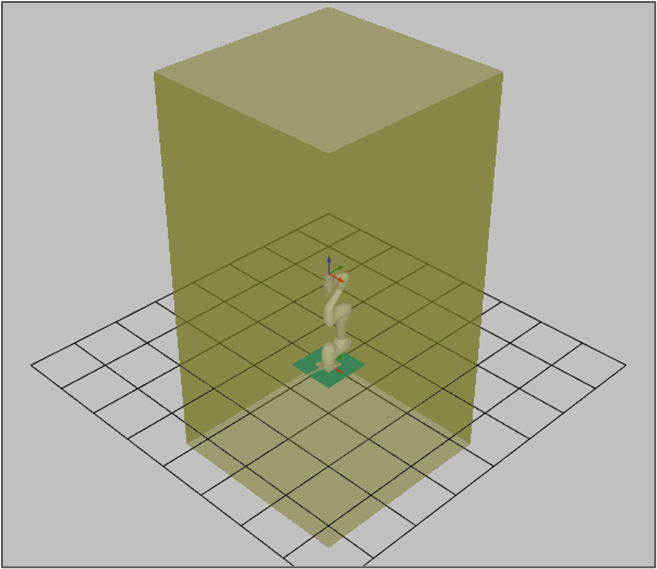

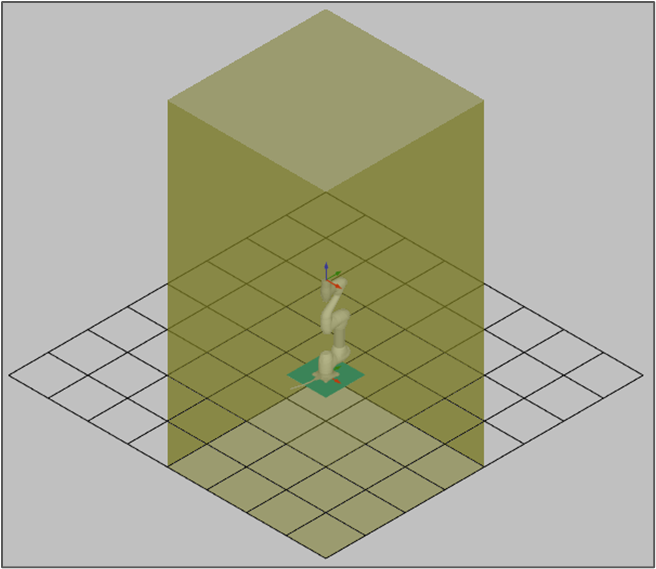

직교 투영 원근 투영

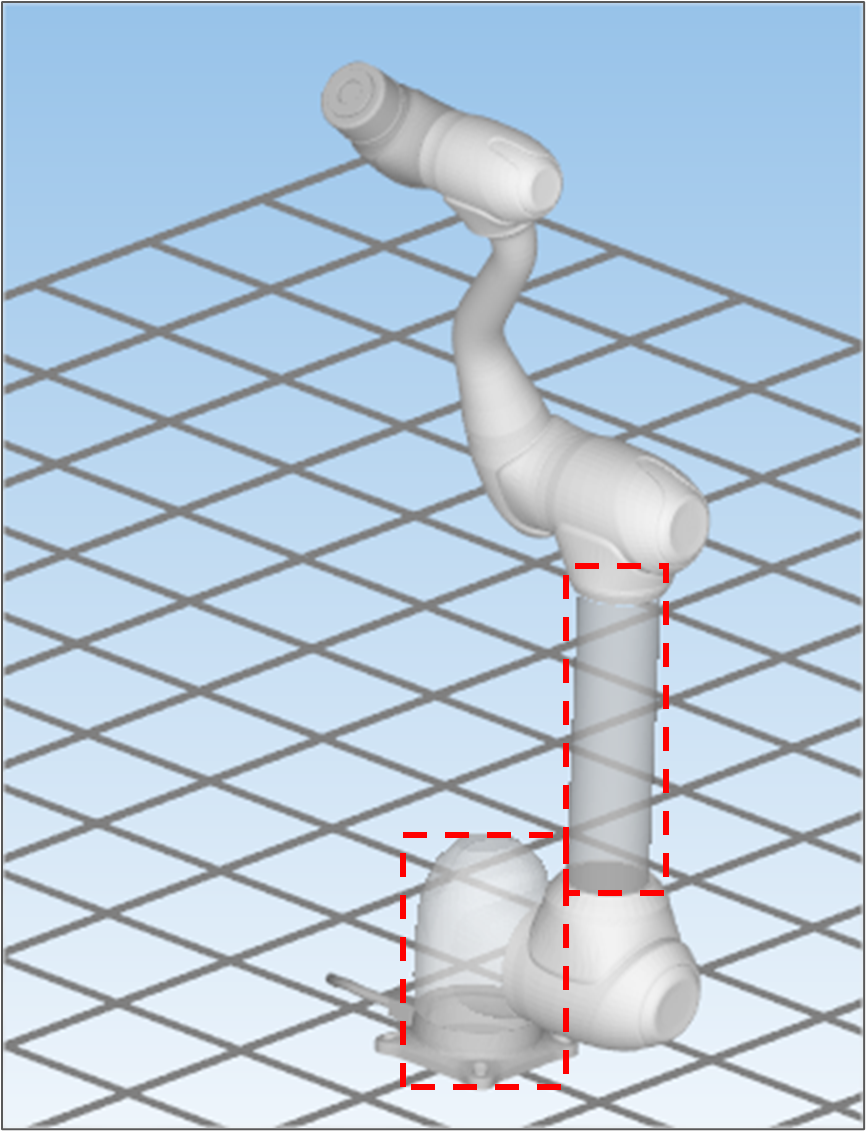

개체보기 속성 변경
-
투명: 선택한 개체를 반투명하게 만들려면 선택한 개체 반투명 표시
-
불투명: 선택한 개체를 불투명하게 만들려면 선택한 개체 불투명 표시
