スレーブ監視

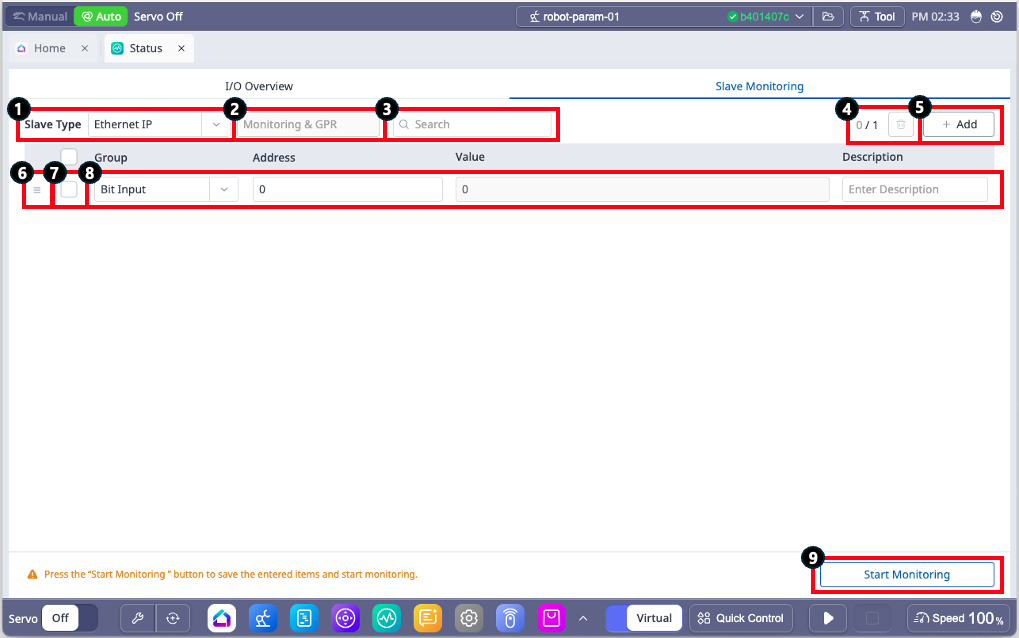

スレーブ監視画面のレイアウト

Unknown Attachment

	項目s	概要
1	スレーブタイプ	モニタリングの通信方法を変更する。 Modbus、Ethernet IP、Profinetのいずれかを選択できる。
2	イーサネットアダプタタイプ	現在設定されているイーサネットIPのアダプタタイプを確認する。この項目は、Slave TypeがEthernet IPに設定されている場合にのみ表示される。設定は設定モジュールのPLCメニューで設定可能。
3	検索	検索レジスタのデータを監視している。入力された値を含む値と説明が検索対象となる。
4	モニタリングデータを削除する	チェックボックスをオンにしたデータを削除する。左側の数値は、現在選択されているデータの数と合計データの数を表示する。
5	監視データを追加する	監視データを追加する。最大1,000個のエントリを追加できる。
6	並べ替え	データの順序を変更するボタン。ボタンを押したままドラッグして、データの順序を変更する。
7	チェックボックス	除去するデータを選択する。
8	データ設定	モニタリングデータのグループ、アドレス、説明、および表示方法を設定する。 Modbusの場合グループ：ホールドレジスタまたはコイルのどちらであるかを選択する。住所：監視するGPRアドレスを入力する。値：監視対象の値の出力タイプを選択し、確認する。説明：追加されたモニタリングデータに説明を追加する。イーサネットIPおよびProfinetの場合グループ：GPRグループを選択する。 Ethernet IPの場合、設定モジュールのPLCモードで設定したアダプタタイプによって選択可能なモードが変わる。 Profinetの場合、メニューはMonitoring & GPRに基づいて固定されている。住所：監視するGPRアドレスを入力する。値：モニタリング値を確認する。説明：追加されたモニタリングデータに説明を追加する。
9	監視の開始/停止	このボタンを使用すると、監視プロセスを開始または停止することができる。監視が開始されると、スレーブタイプ、検索ボックス、説明以外のすべてのフィールドが無効になる。 [Stop Monitoring] ボタンをクリックした場合、 [I/O Overview]へのナビゲーションが発生した場合、またはステータスモジュールが閉じた場合、監視が終了する。スレーブタイプの監視データがない場合、またはイーサネットIPのアダプタタイプの変更により無効なデータが存在する場合は、監視を開始できない。
