기능
로봇제어기에서 로봇을 작업 공간 안에서 목표 위치(pos)로 직선을 따라 이동시키기 위한 함수 이다.
인수
|
인수명 |
자료형 |
기본값 |
설명 |
|---|---|---|---|
|
fTargetPos |
float[6] |
- |
6개 축에 대한 목적 TCP 위치 |
|
fTargetVel |
float[2] |
- |
선속도, 각속도 |
|
fTargetAcc |
float[2] |
- |
선가속도, 각가속도 |
|
fTargetTime |
float |
0.f |
도달 시간 [sec] * time 지정 시, vel, acc를 무시하고 time 기준으로 처리 |
|
eMoveMode |
enum.MOVE_MODE |
MOVE_MODE_ ABSOLUTE |
상수 및 열거형 정의 참조 |
|
eMoveReference |
enum.MOVE_REFERENCE |
MOVE_REFERENCE_BASE |
상수 및 열거형 정의 참조 |
|
fBlendingRadius |
float |
0.f |
blending시 radius |
|
eBlendingType |
enum.BLENDING_SPEED_TYPE |
BLENDING_SPEED_TYPE_DUPLICATE |
상수 및 열거형 정의 참조 |
|
eAppType |
enum.DR_MV_APP |
DR_MV_APP_NONE |
application 타입 설정 |
알아두기
-
fTargetVel 에 하나의 인자를 입력한 경우(예를들어, fTargetVel ={30, 0}) 입력된 인자는 모션의 선속도에 대응되며, 각속도는 선속도에 비례하여 결정됩니다.
-
fTargetAcc 에 하나의 인자를 입력한 경우(예를들어, fTargetAcc ={60, 0}) 입력된 인자는 모션의 선가속도에 대응되며, 각가속도는 선가속도에 비례하여 결정됩니다.
-
fTargetTime 지정 시, fTargetVel, fTargetAcc 를 무시하고 fTargetTime 기준으로 처리됩니다.
주의

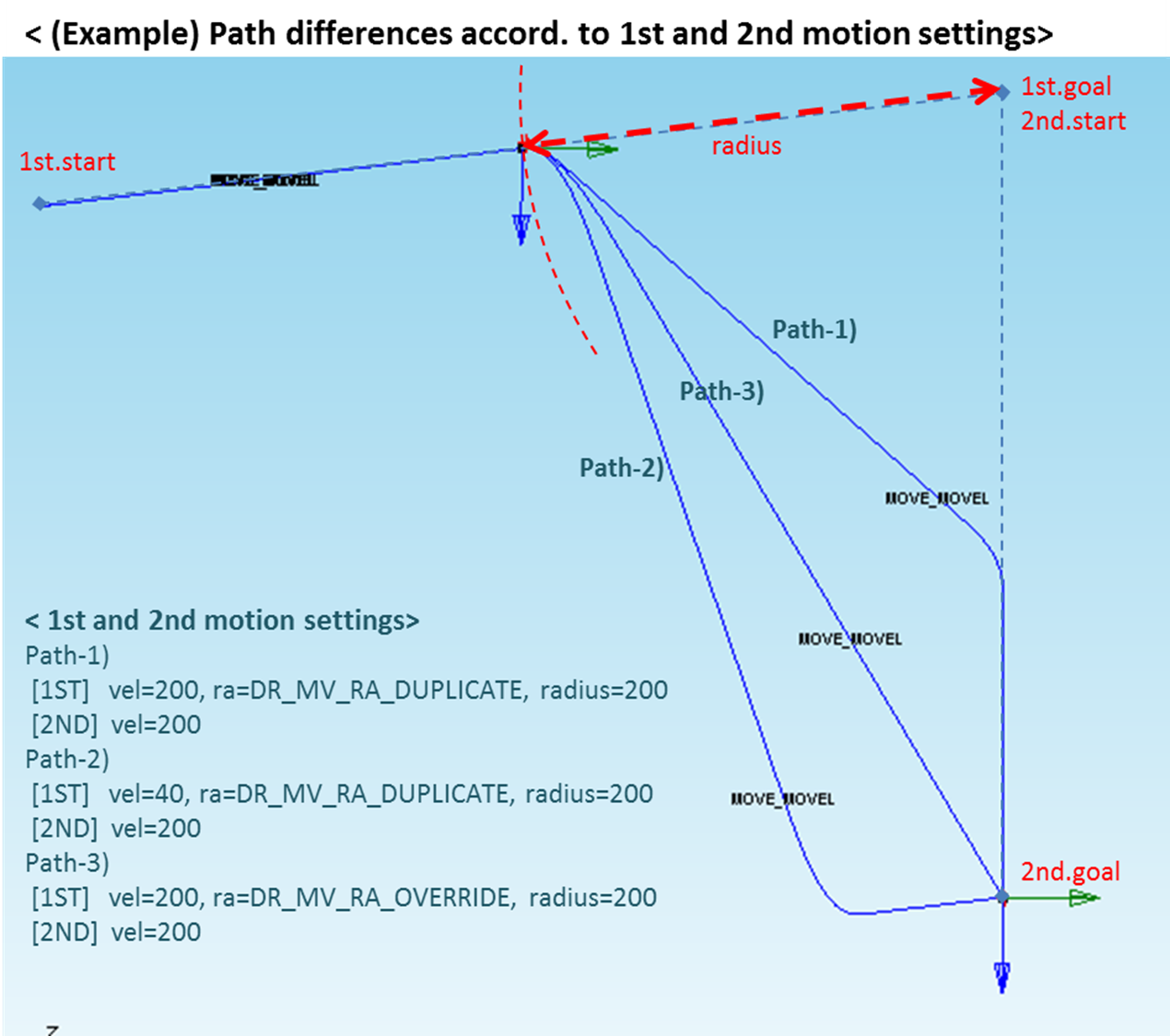

eBlendingType이 BLENDING_SPEED_TYPE_DUPLICATE이고 fBlendingRadius 가 0보다 큰 조건으로 후속 모션이 블렌딩 될 경우 선행모션의 잔여거리, 속도, 가속도로 결정되는 잔여모션시간이 후행모션의 모션시간보다 큰 경우 후행모션이 먼저 종료된 후 선행모션이 종료될 수 있습니다. 관련한 사항은 아래 이미지를 잠고하십시오.
리턴
|
값 |
설명 |
|---|---|
|
0 |
오류 |
|
1 |
성공 |
예제
// CASE 1
float x1[6] = { 559, 434.5, 651.5, 0, 180, 0 };
float tvel = { 50, 50 };
float tacc = { 100, 100 };
drfl.movel(x1, tvel, tacc);
// 속도 50(mm/sec), 가속도 100(mm/sec2)로 x1 위치로 이동
// CASE 2
float x1[6] = { 559, 434.5, 651.5, 0, 180, 0 };
float tTime = 5;
drfl.movel(x1, 0, 0, tTime);
// x1 위치로 5초의 도착시간을 가지고 이동
// CASE 3
float x1[6] = { 559, 434.5, 651.5, 0, 180, 0 };
float tvel = 50;
float tacc = 100;
drfl.movel(x1, tvel, tacc, 0, MOVE_MODE_RELATIVE, MOVE_REFERENCE_TOOL);
// 시작위치에서 Tool 좌표계 기준으로 x1 만큼의 상대위치로 이동
float x1[6] = { 559, 434.5, 651.5, 0, 180, 0 };
float x2[6] = { 559, 434.5, 251.5, 0, 180, 0 };
float tvel = 50;
float tacc = 100;
float blending_radius = 100;
drfl.movel(x1, tvel, tacc, 0, MOVE_MODE_ABSOLUTE, MOVE_REFERENCE_BASE, blending_radius);
