기본 화면

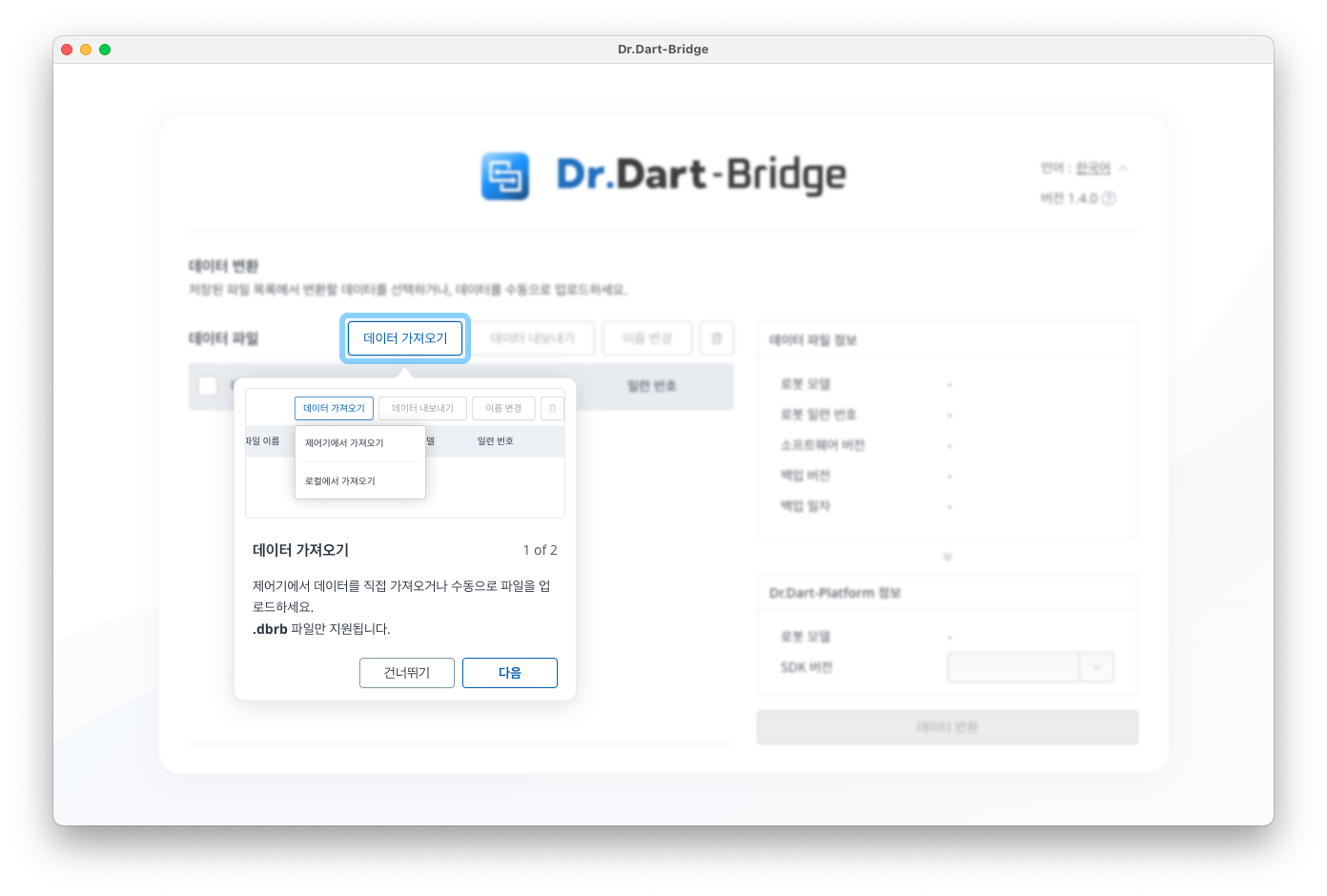

1. 초기 안내 화면

기본 화면을 최초 진입하면, 주요 기능에 대한 안내 정보가 표시됩니다.

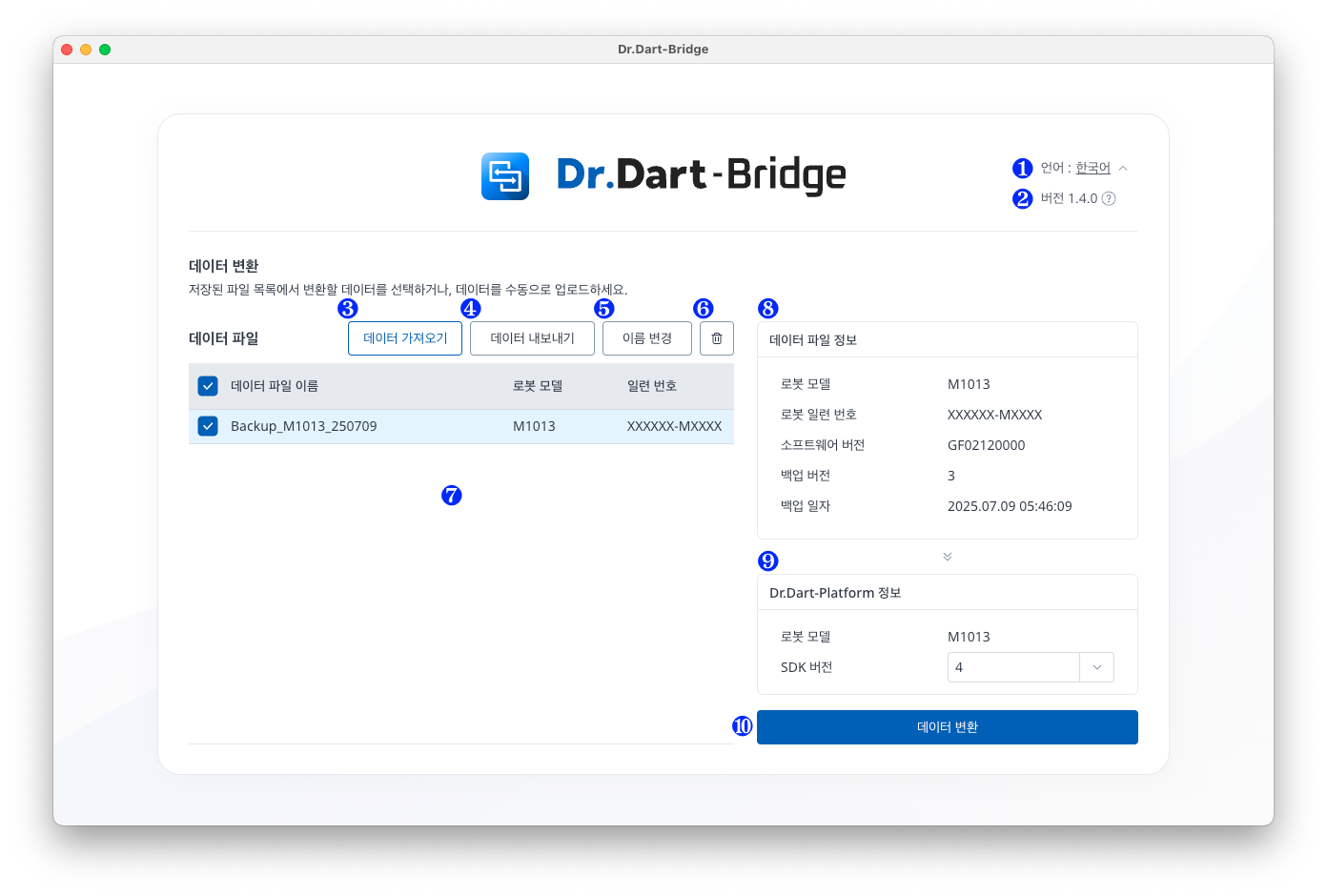

2. 기본 화면 기능

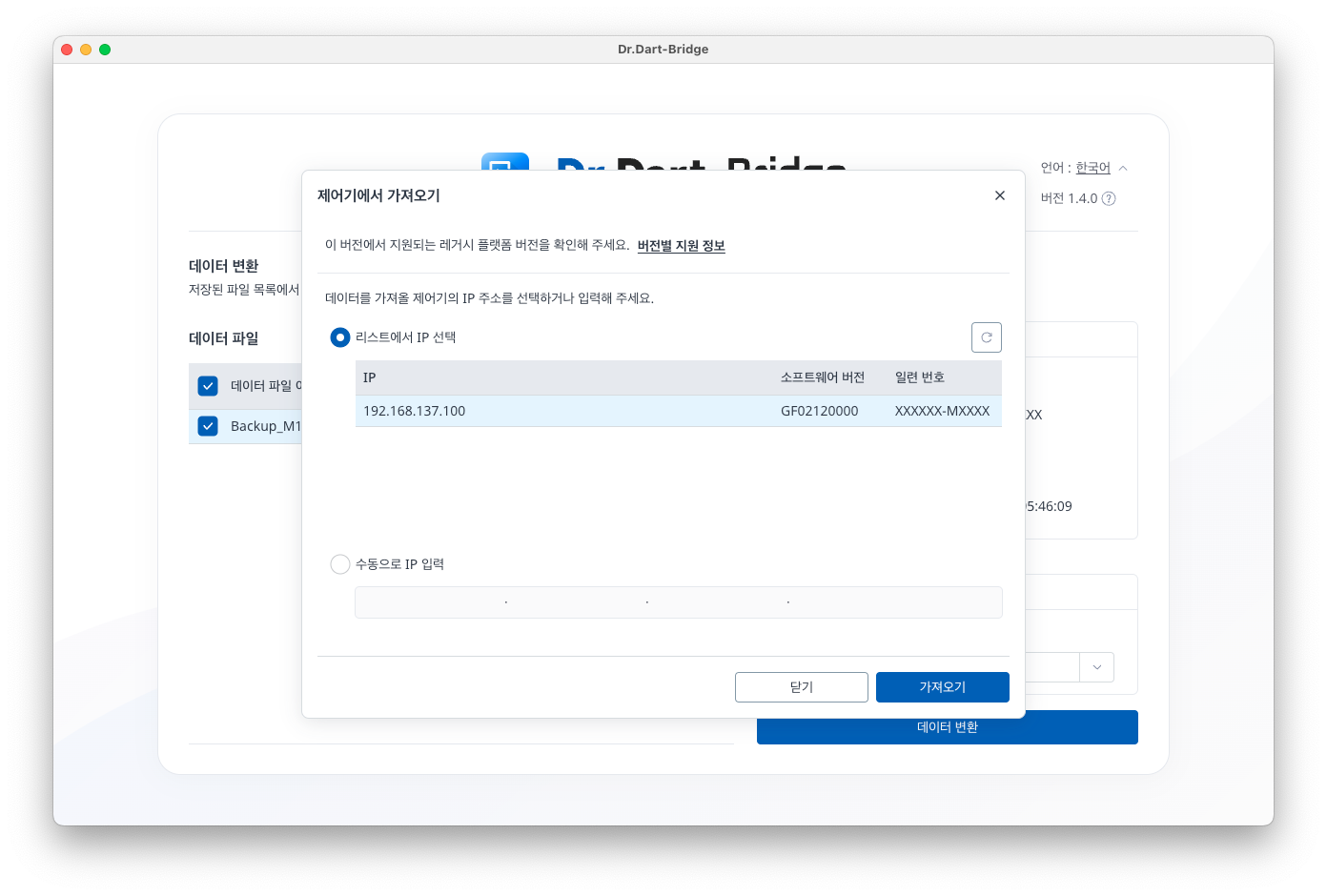

3. 데이터 가져오기 > 제어기에서 가져오기

[제어기에서 가져오기] 메뉴를 선택하면, 아래와 같은 다이얼로그가 열립니다.

[리스트에서 IP 선택] 목록에는 PC와 연결되어 있는 제어기 IP 목록이 표시됩니다.

IP 를 선택하거나 직접 입력 후, [가져오기] 버튼 클릭하면 대상 제어기로부터 데이터 가져오기가 진행됩니다.

4. 데이터 가져오기 > 로컬에서 가져오기

[로컬에서 가져오기] 메뉴를 선택하면, 파일 선택 다이얼로그가 열립니다.

사용자가 백업 데이터 파일(*.dbrb)을 선택하고 [열기] 를 클릭하면, 데이터 가져오기가 진행됩니다.

가져오기에 성공하면 백업 데이터가 [백업 데이터 목록] 에 표시됩니다.

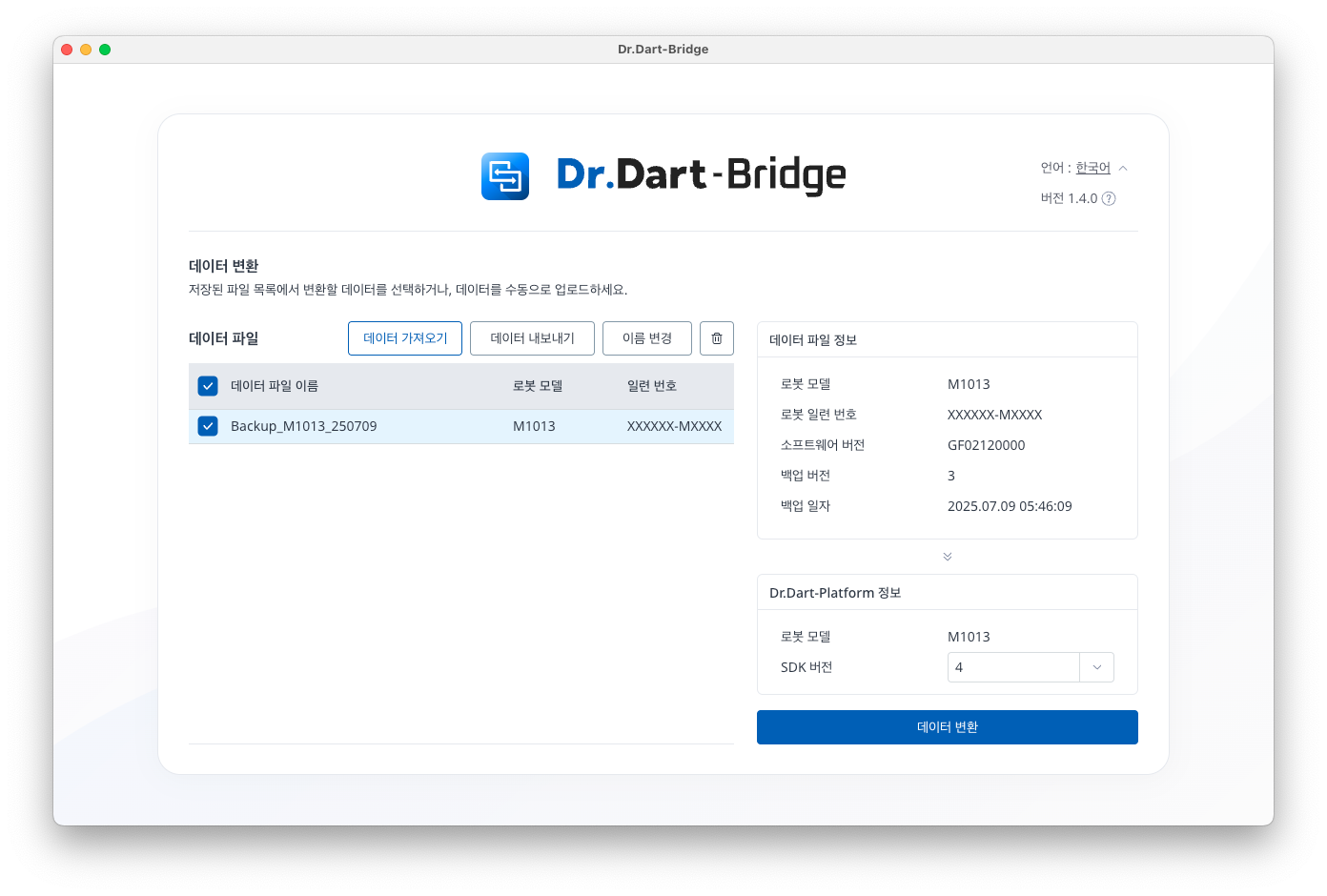

 5. 백업 데이터 선택

[데이터 목록] 에서 데이터를 선택하면, [데이터 파일 정보] 패널에 해당 파일의 백업 정보가 표시되고, [Dr.Dart-Platform] 패널에 변환 가능한 Dart-Platform v3 SDK 버전 목록이 표시 됩니다.

[데이터 변환] 버튼은 [데이터 목록] 에서 하나의 백업 데이터가 선택된 경우에만 활성화됩니다.

6. 데이터 변환

[데이터 변환] 버튼을 클릭하면, 선택된 백업 데이터를 대상 Dart-Platform v3 SDK 버전에 맞는 데이터로 변환을 수행합니다.

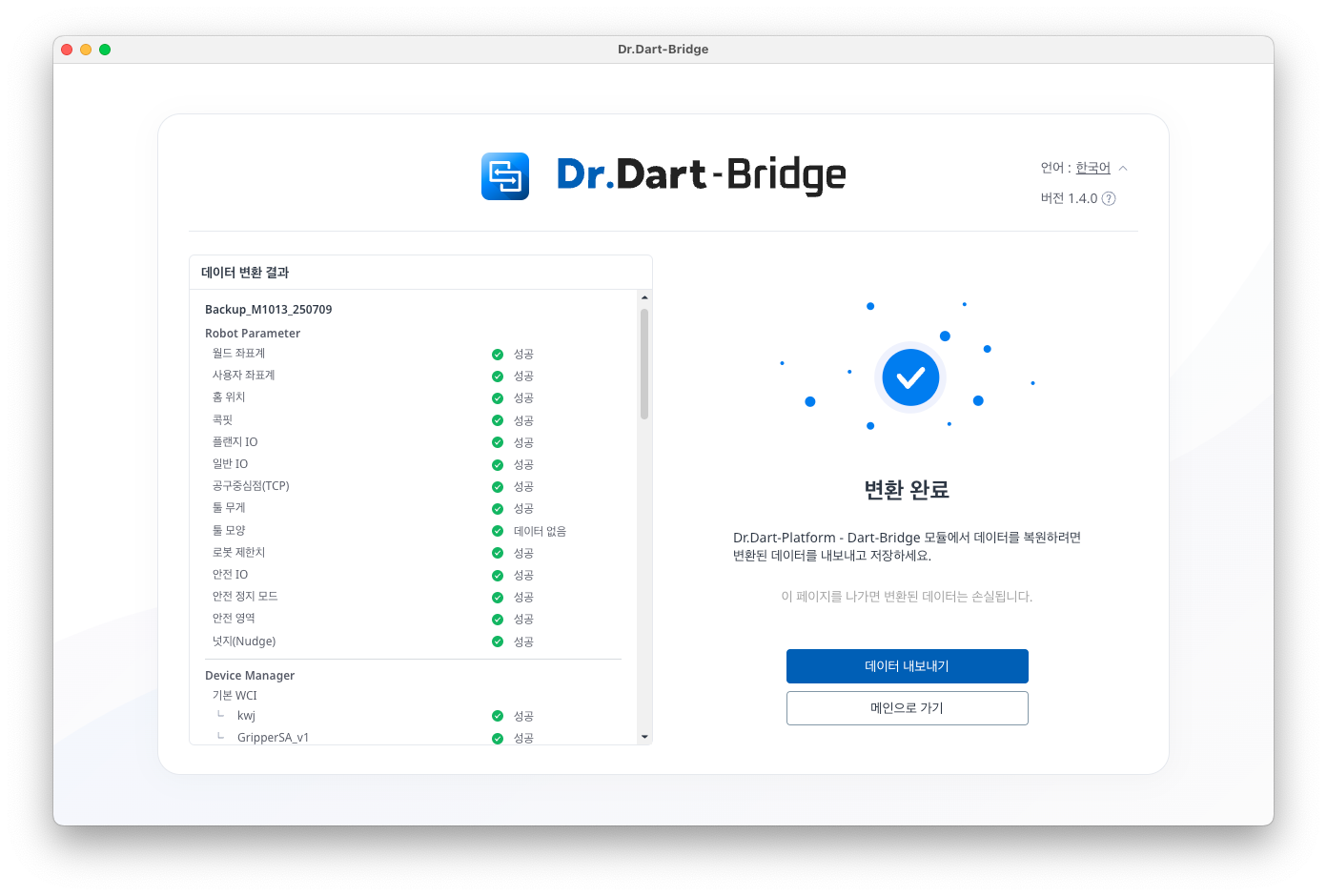

7. 데이터 변환 성공

데이터 변환에 성공하면 변환 결과 정보가 표시됩니다.

[데이터 내보내기] 버튼을 클릭하여 변환된 파일(*.dbr)을 PC에 저장할 수 있습니다.

해당 페이지를 벗어날 경우, 변환된 데이터는 저장되지 않고 손실됩니다.

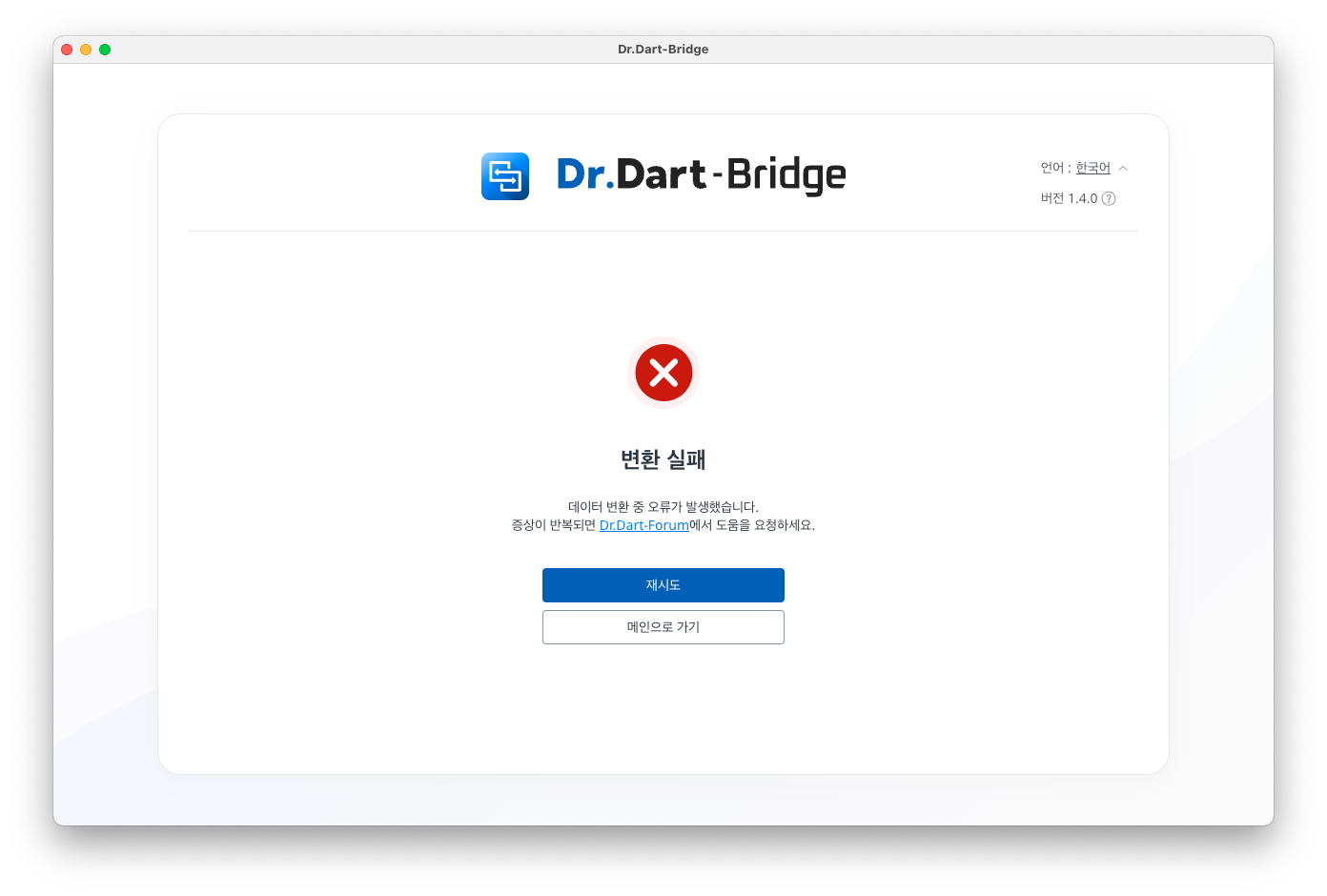

8. 데이터 변환 실패

데이터 변환에 실패하면 실패 화면이 표시됩니다.

[재시도] 버튼 클릭하면 데이터 변환을 다시 수행합니다.
