호밍 오프셋 설정

이 메뉴는 호밍 오프셋 값을 각 축의 인버터에 설정하는데 사용됩니다.

호밍 오프셋 값을 설정하기 위해서는,

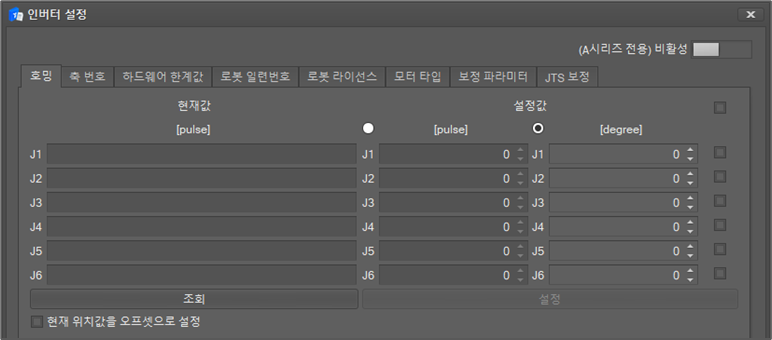

1. 인버터 설정 창에서 호밍 탭을 선택합니다.

2. 조회 버튼 클릭 시 모든 축의 현재 설정 값이 현재 값 영역에 나타납니다.

3. 사용자가 값을 설정하고자 할 경우 설정 값 영역에 새로운 값을 입력할 수 있습니다. 이때 각 축의 설정 값을 반영하기 위해서는 원하는 축의 체크 박스를 선택 합니다. 가장 상단의 체크 박스 선택 시 모든 축이 선택됩니다.

4. 설정 값의 단위는 pulse 수 또는 degree 로 입력 가능합니다.

5. 만약 현재 위치 값을 오프셋으로 설정하고자 할 경우 현재 위치 값을 오프셋으로 설정을 체크합니다.

6. 설정을 반영하기 위해서 설정 버튼을 클릭합니다.

7. 설정이 업데이트된 후 시스템을 다시 시작해야 합니다.
