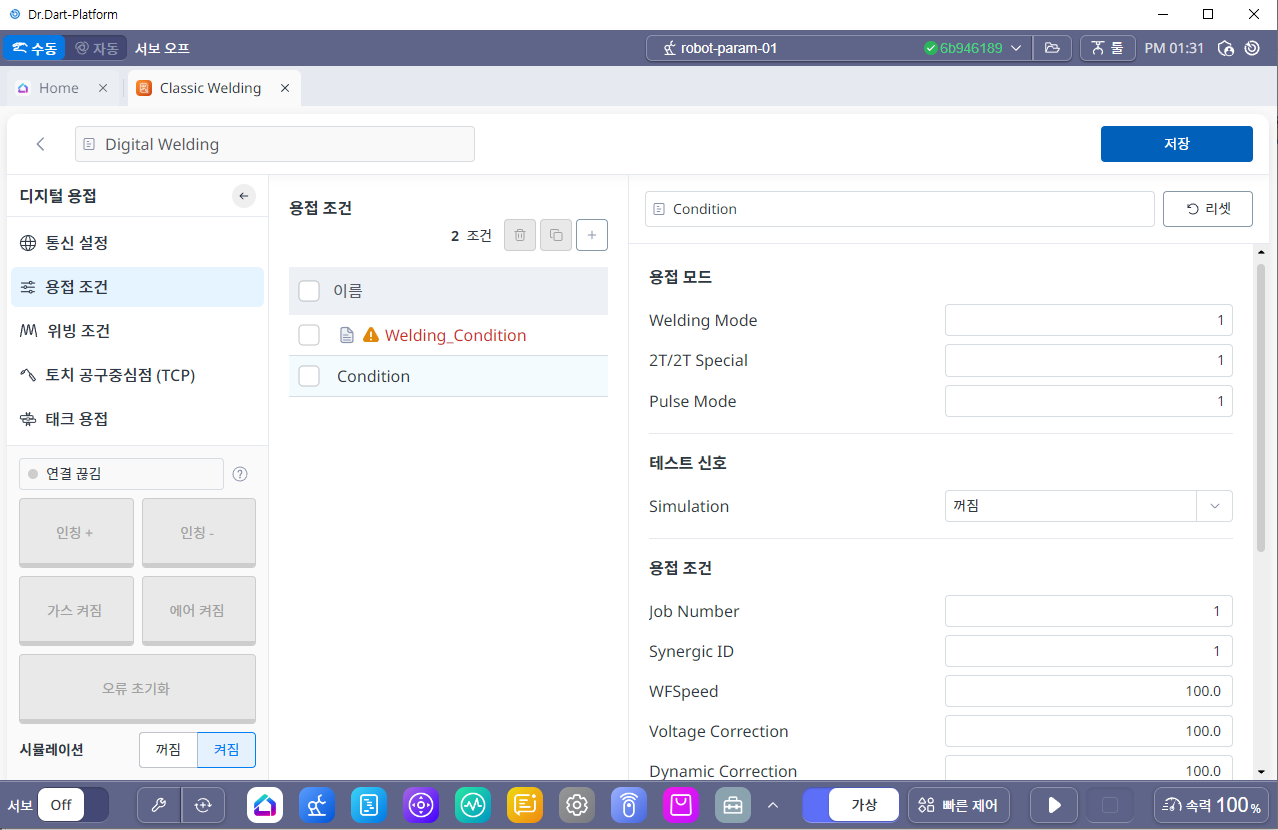

디지털 용접 조건 설정

EtherNet/IP 인터페이스 설정 항목 중 용접 모드, 테스트 신호, 용접 조건, 용접 옵션 등 통신 설정 에서 구성한 항목을 이용하여 용접 조건 설정을 할 수 있습니다. 기본 용접 조건을 그대로 활용하거나 기본 용접 조건을 토대로 새로운 용접 조건을 추가할 수 있습니다.

1. 용접 조건 기본 설정

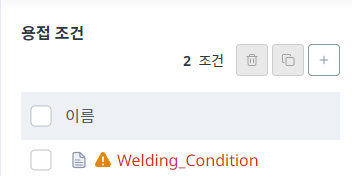

• 기본 용접 조건

• 기본적으로 제공되는 용접 조건으로 해당 조건으로 용접 프로그램을 수행 하거나 다른 이름으로 복제 하여 수정 할 수 있습니다. 삭제는 불가 하며, 디지털 용접의 경우, 기본 1개의 조건이 제공 됩니다.

• 사용자 생성 용접 조건

  • 기본 용접 설정 항목을 이용하여 사용자가 생성하는 용접 조건 입니다. 수정, 복제, 삭제가 가능 합니다.

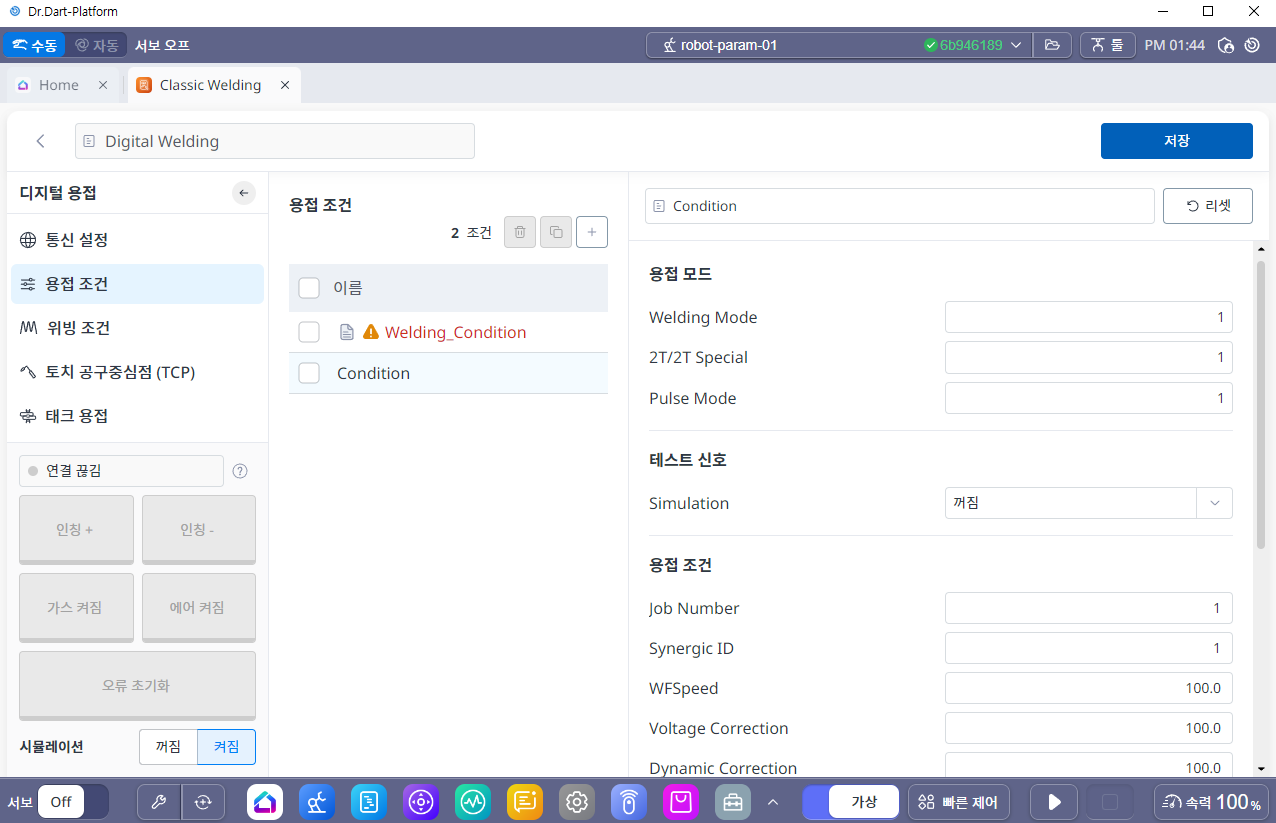

2. 용접 조건 설정 화면

사용자가 생성한 용접 조건은 통신 설정 에서 설정 된 용접 모드, 테스트 신호, 용접 조건, 용접 옵션 에 따라서 그 설정 항목이 달라 집니다. 용접 조건을 추가 하기 전 통신 설정에서 각 신호에 대한 설정을 먼저 진행 해야 합니다.

• 통신 설정에서 설정된 값을 기본으로 하여 사용자 입력값을 설정 할 수 있습니다.

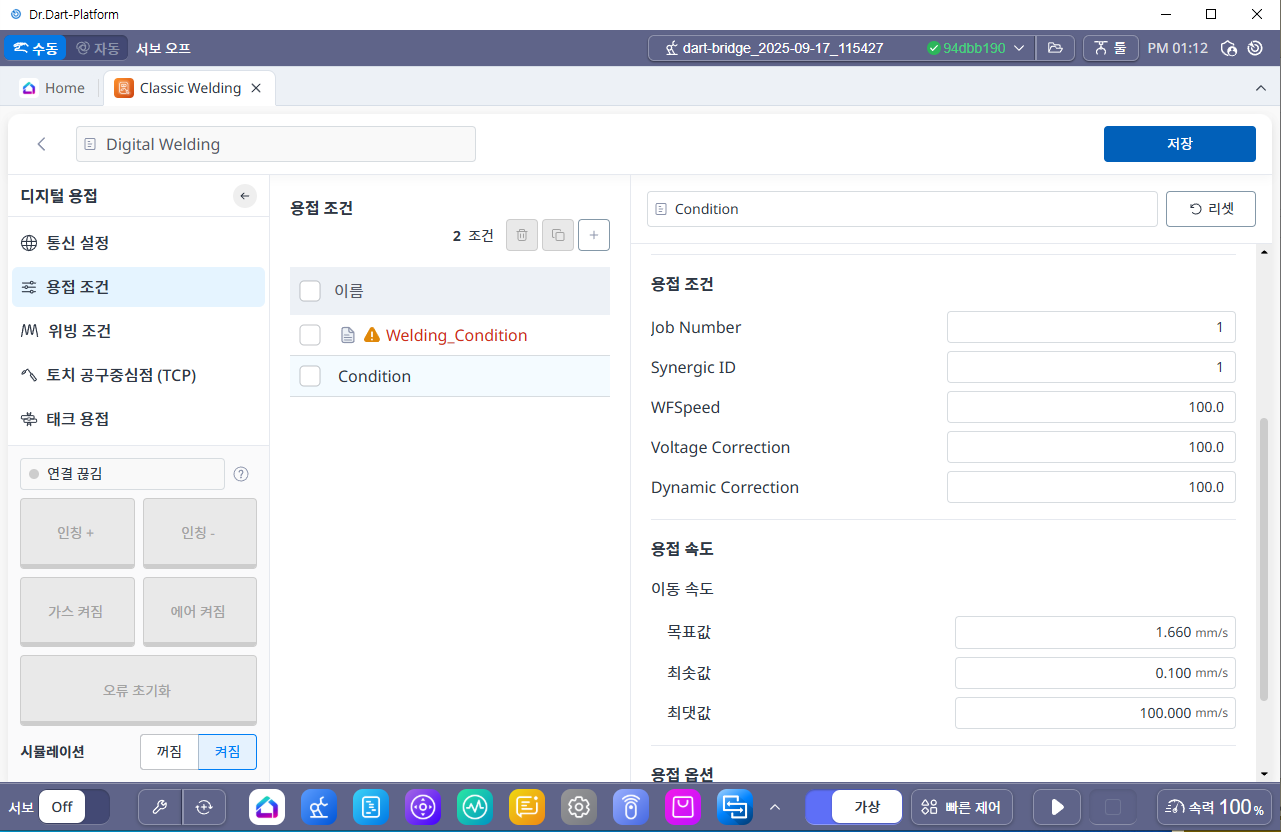

• 용접 속도의 경우 용접 조건 생성 시, 통신 설정 과 무관하게 기본적으로 제공되는 항목 입니다.

• 용접 속도는 최대 100mm/sec , 최소 0.100mm/sec 의 값으로 설정이 가능 합니다.
