Nein |
Artikel |
Beschreibung |
|---|---|---|
|
1 |
Handführungstaste |
Mit dieser Taste kann die Position des Roboters eingestellt oder geändert werden. |
|
2, 3 |
Taste Benutzereinstellung |
Mit dieser Schaltfläche kann die Position des Roboters geändert werden, indem eine Position entsprechend einer Sperrbedingung eingegeben wird, die einem Modus entspricht.
|
|
4 |
Taste Position Speichern |
Speichert die aktuelle Roboterposition. |
|
5 |
Eine Reihe |
Verschiebt den auf dem Bildschirm angezeigten Fokus um eine Zeile nach oben |
|
6 |
Eine Zeile Nach Unten |
Verschiebt den auf dem Bildschirm angezeigten Fokus um eine Zeile nach unten |
Direktes Lehren (Handführung)
Mit der Handführung wird das Roboterende mit den Händen gehalten, um den Roboter in die gewünschte Position zu schieben und zu ziehen und die Position auf die aktuell ausgewählte Bewegung anzuwenden.
Es gibt zwei direkte Lehrmethoden.
-
Freedrive: Jede Verbindung bewegt sich in die Richtung, in die die vom Benutzer angewendete Kraft angewendet wurde
-
Bewegung Mit Zwangsbedingungen: Das Roboterende bewegt sich oder dreht sich nur in die Richtung, die in der eingeschränkten Bewegung festgelegt wurde, selbst wenn Kraft aus einer zufälligen Richtung angewendet wird
Freedrive
Wenn die Taste 1 gedrückt wird, wird der Freedrive-Modus aktiviert, sodass der Roboter frei bewegt werden kann. Jede Verbindung bewegt sich in die Richtung, in die die vom Benutzer angewendete Kraft angewendet wurde. Der Roboter kann nach dem Loslassen der Taste nicht mehr von Hand bewegt werden.
-
Während des direkten Lernens blinkt die Roboter-LED cyan.
-
Durch Drücken der Handführungstaste auf der Rückseite des Programmierhandgeräts wird der Freedrive-Modus aktiviert, wie durch Drücken der Taste 1, und der Roboter kann frei bewegt werden.
Bewegung Mit Zwangsbedingungen
Wenn die Tasten 2 und 3 gedrückt werden, bewegt sich das Roboterende nur in die Richtung, die der Bedingungsbedingung entspricht, selbst wenn Kraft aus einer zufälligen Richtung angewendet wird. Die Bedingungsbedingung kann mit 2 von 4 der Bedingungen in der folgenden Abbildung festgelegt werden: Z-Achse mit Zwangsbedingungen, Ebene mit Zwangsbedingungen, Fläche mit Zwangsbedingungen und Richtung mit Zwangsbedingungen versehen.

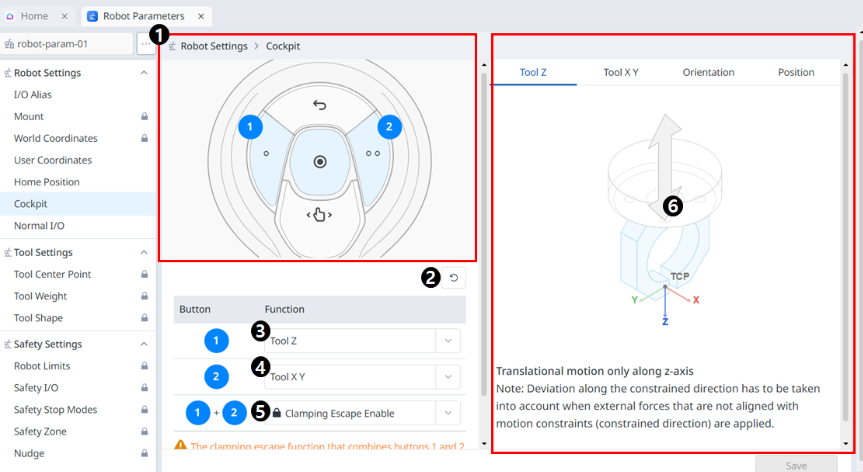

Einstellung der Cockpit-Tasten
Unknown Attachment
Menü
|
Artikel |
Beschreibung |
|
|---|---|---|
|
1 |
Cockpit-Bild |
Dies ist ein Bild für die Cockpit-Einstellungen. |
|
2 |
Zurücksetzen |
Mit dieser Schaltfläche können Sie die eingestellten Werte initialisieren. |
|
3 |
1-Tasten-Einstellung |
In diesem Abschnitt können Sie die Funktion auswählen, die für die Taste 1 eingestellt werden soll. |
|
4 |
2-Tasten-Einstellung |
In diesem Abschnitt können Sie die Funktion auswählen, die für die Taste 2 eingestellt werden soll. |
|
5 |
1+2 Tasteneinstellung |
In diesem Abschnitt können Sie auswählen, ob das Klemmen für die Tasten 1+2 aktiviert werden soll. |
|
6 |
Navigationsbild |
Ein Orientierungsbild für Elemente der Cockpit-Einstellung. |
Status Der Cockpit-Schaltfläche Abrufen
Der Benutzer kann Informationen darüber erhalten, ob die Cockpit-Taste gedrückt oder losgelassen wird.
Der Roboter bietet die Funktion zur Steuerung der Cockpit-Taste, sodass sie in verschiedenen Anwendungen verwendet werden kann.
-
Unter „Überwachungsdaten“ in der Kommunikations-API finden Sie Informationen über die Schaltfläche Cockpit.
-
Wenn Sie die Cockpit-Taste des Roboters drücken oder umgekehrt, können Sie ihn über die DRL-API erkennen.
-
DRL-API: Get_cockpit_input (siehe Programmierhandbuch)
-
Parameter: (int) Index
-
Rücksendungen: (int) 1: Gedrückt (die Taste wird gedrückt), 0: Losgelassen (die Taste ist nicht gedrückt)
-
