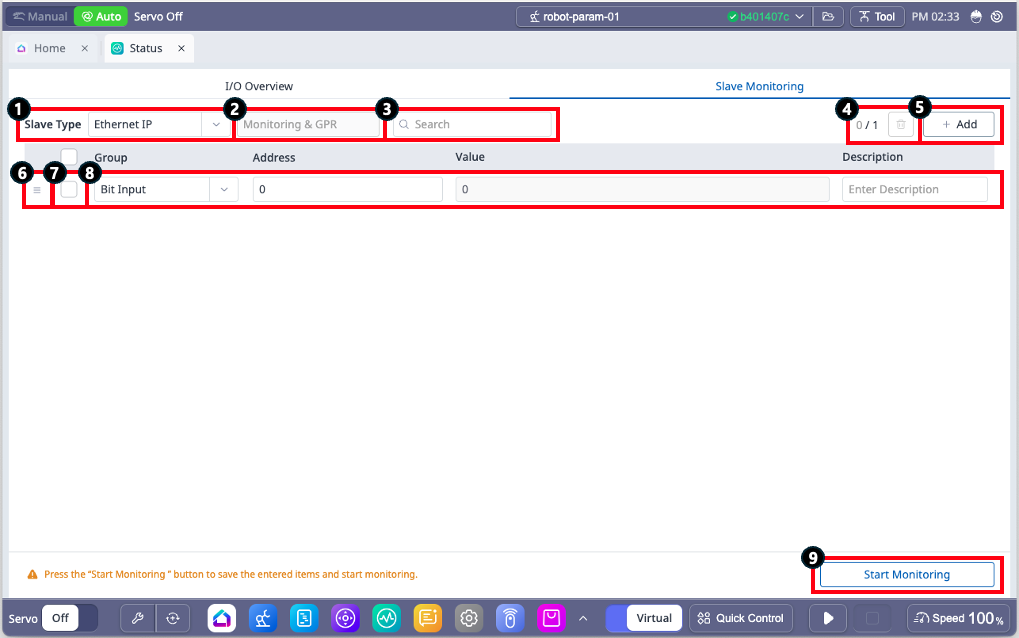

Slave-Überwachung

1

Slave-Typ

Ändern Sie die Kommunikationsmethode für die Überwachung.

• Sie können eine Option zwischen Modbus, Ethernet IP oder Profinet auswählen.

2

Ethernet-Adaptertyp

Überprüfen Sie den Adaptertyp der aktuell konfigurierten Ethernet-IP.

• Dieses Element wird nur angezeigt, wenn der Slave-Typ auf Ethernet IP eingestellt ist.

• Die Einstellung kann im SPS-Menü des Einstellmoduls konfiguriert werden.

3

Suchen

Suchregisterdaten werden überwacht.

• Der Wert und die Beschreibung, die den eingegebenen Wert enthalten, sind die Suchziele.

4

Überwachungsdaten entfernen

Daten mit aktivierten Kontrollkästchen entfernen.

• Die Zahl auf der linken Seite zeigt die Anzahl der aktuell ausgewählten Daten und die Gesamtanzahl der Daten an.

5

Überwachungsdaten hinzufügen

Überwachungsdaten hinzufügen.

• Es können bis zu 1.000 Einträge hinzugefügt werden.

6

Neu Anordnen

Eine Schaltfläche, um die Reihenfolge der Daten zu ändern.

• Halten Sie die Schaltfläche gedrückt, und ziehen Sie sie, um die Reihenfolge der Daten neu anzuordnen.

7

Kontrollkästchen

Wählen Sie die zu entfernenden Daten aus.

8

Dateneinstellung

Konfigurieren Sie Gruppe, Adresse, Beschreibung und Anzeigemethode für die Überwachungsdaten.

Für Modbus

• Gruppe: Wählen Sie aus, ob es sich um ein Bestandsregister oder eine Spule handelt.

• Adresse: Geben Sie die zu überwachende GPR-Adresse ein.

• Wert: Wählen Sie den Ausgabetyp für den überwachten Wert, und prüfen Sie ihn.

• Beschreibung: Fügen Sie den hinzugefügten Überwachungsdaten eine Beschreibung hinzu.

Für Ethernet IP und Profinet

• Gruppe: Wählen Sie die GPR-Gruppe aus.

  • Bei Ethernet-IP ändert sich der auswählbare Modus je nach Adaptertyp, der im SPS-Modus im Einstellmodul eingestellt wurde.

  • Bei Profinet ist das Menü basierend auf Überwachung und GPR festgelegt.

• Adresse: Geben Sie die GPR-Adresse für die Überwachung ein.

• Wert: Überwachungswerte prüfen.

• Beschreibung: Fügen Sie den hinzugefügten Überwachungsdaten eine Beschreibung hinzu.

9

Überwachung Starten/Stoppen

Mit dieser Schaltfläche können Sie den Überwachungsprozess starten oder stoppen.

• Wenn die Überwachung beginnt, sind alle Felder außer Slave-Typ, Suchfeld und Beschreibung deaktiviert.

• Die Überwachung wird beendet, wenn auf die Schaltfläche „Überwachung stoppen“ geklickt wird, zur E/A-Übersicht navigiert wird oder das Statusmodul geschlossen wird.

• Die Überwachung kann nicht gestartet werden, wenn keine Überwachungsdaten für einen Slave-Typ vorhanden sind oder wenn aufgrund von Änderungen am Adaptertyp der Ethernet-IP ungültige Daten vorhanden sind.
