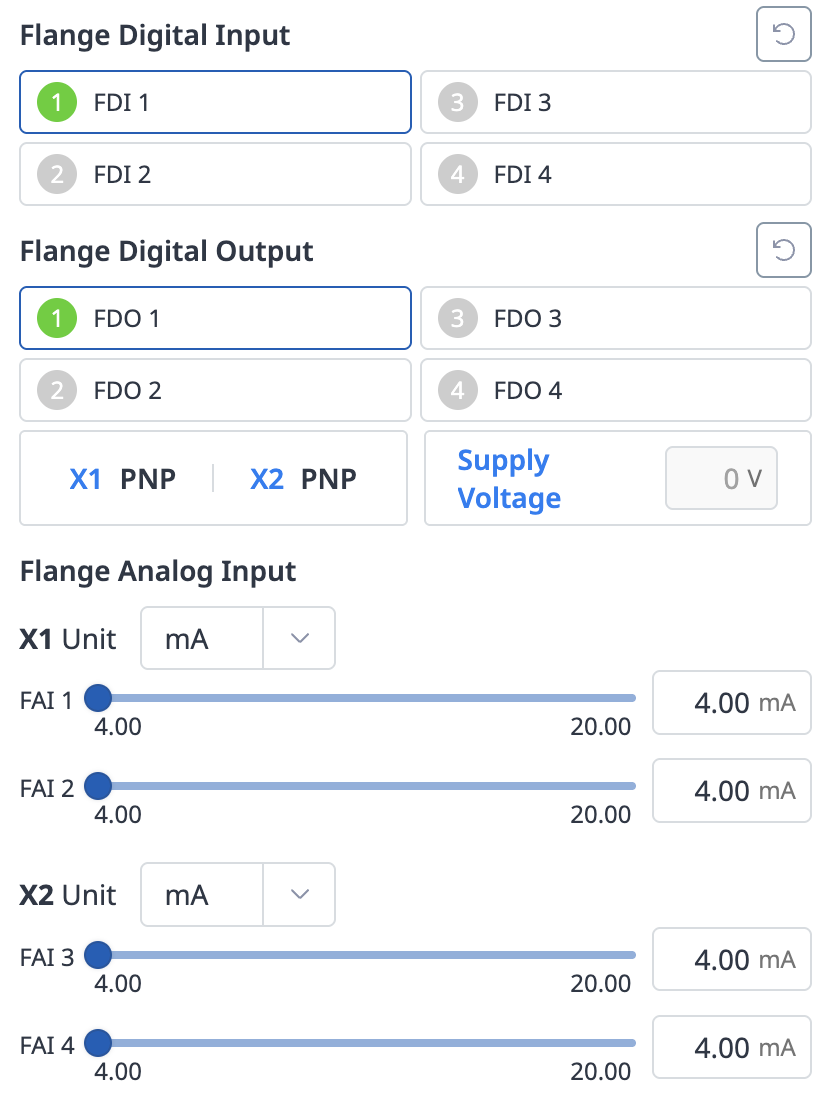

Digitaler Flansch-Eingang
-
Überprüfen Sie die Anschlussnummer des Geräts, das mit dem Flansch verbunden ist.
-
Je nach Status des digitalen Eingangs der entsprechenden Nummer wird Folgendes angezeigt.
-
Wenn das digitale Signal ein hohes Signal ist, wird das Symbol hellgrün angezeigt.
-
Wenn das digitale Signal ein schwaches Signal ist, wird das Symbol grau angezeigt.
-
Hinweis
Wenn das Digitalsignal hoch ist, auch wenn der Digitaleingang als Sicherheitseingang eingestellt ist, wird das Symbol blau und bei niedrigem Wert grau angezeigt.
Digitaler Flansch-Ausgang
-
Überprüfen Sie die Anschlussnummer des Geräts, das mit dem Flansch verbunden ist.
-
Drücken Sie das Symbol ein/aus, das der Anschlussnummer entspricht, um den Digitalausgang zu aktivieren oder zu deaktivieren.
-
Wenn das Symbol ein gedrückt wird, wechselt das Symbol zu hellgrün und der entsprechende Anschluss ist aktiviert.
-
Wenn das Symbol aus gedrückt wird, wird das Symbol grau, und der entsprechende Anschluss wird deaktiviert.
-
Flansch, Analogeingang
-
Drücken Sie die Dropdown-Liste am analogen Flansch-Eingang des Controllers, um das zu prüfende Element auszuwählen.
-
Überprüfen Sie die analogen Eingangsdaten des ausgewählten Elements, die auf dem Bildschirm angezeigt werden.
Hinweis
Der analoge Eingabewert Flansch kann den Eingabewert im Statusfenster nicht festlegen.
