Modulo Editor operazioni

Unknown Attachment

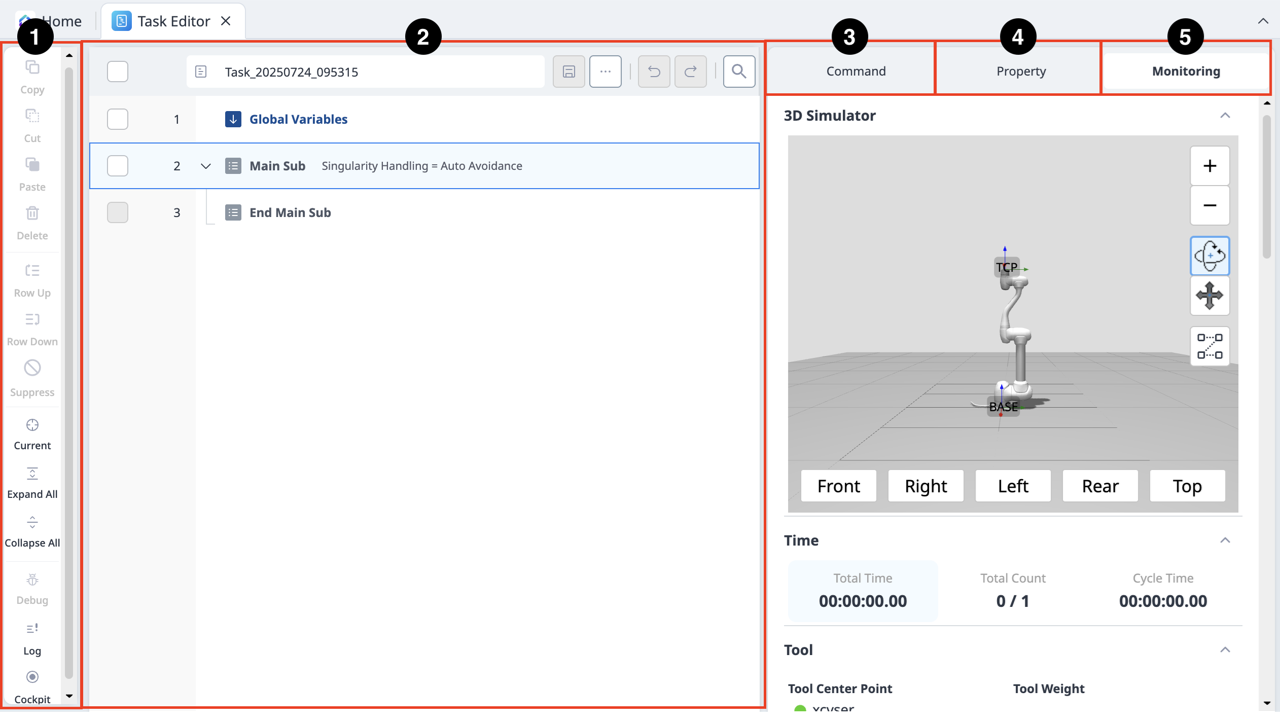

Menu

	Elementi	Descrizione
1	Modifica strumento di comando (CTR)	Copia: Copia un comando. Taglia: Taglia un comando. Incolla: Incolla un comando copiato o tagliato. Elimina: Elimina un comando. Fila in alto: Sposta un comando verso l'alto di una riga. Fila giù: Sposta un comando verso il basso di una riga. Sospendi: Annota un comando per escludere il comando corrispondente dall'esecuzione durante l'esecuzione dell'operazione.
2	Elenco attività	Visualizza l'ordine delle attività e un elenco di comandi aggiunti dalla scheda comando. Una volta creata l'attività, i comandi variabili globali, Sub principale e Sub principale finale vengono aggiunti automaticamente. L'elenco include le seguenti funzioni: Selezione multipla: Consente di selezionare più comandi. Nome attività: Consente di modificare il nome. Salva: Consente di salvare l'attività creata. Visualizza altro: Consente di eseguire più funzioni correlate all'attività. * Per ulteriori informazioni sul pulsante Visualizza altro, vedere la sezione riportata di seguito. Annulla: Consente di annullare l'ultima azione eseguita. Ripeti: Consente di ripetere un'azione annullata.
3	Comando	Visualizza un elenco di comandi da aggiungere all'elenco delle attività. Una volta selezionato, un comando viene aggiunto all'elenco operazioni.
4	Proprietà	In questa sezione è possibile visualizzare e modificare le impostazioni dei comandi aggiunti all'elenco operazioni.
5	Monitoraggio	In questa sezione, è possibile simulare e configurare ulteriormente i comandi aggiunti all'elenco attività.

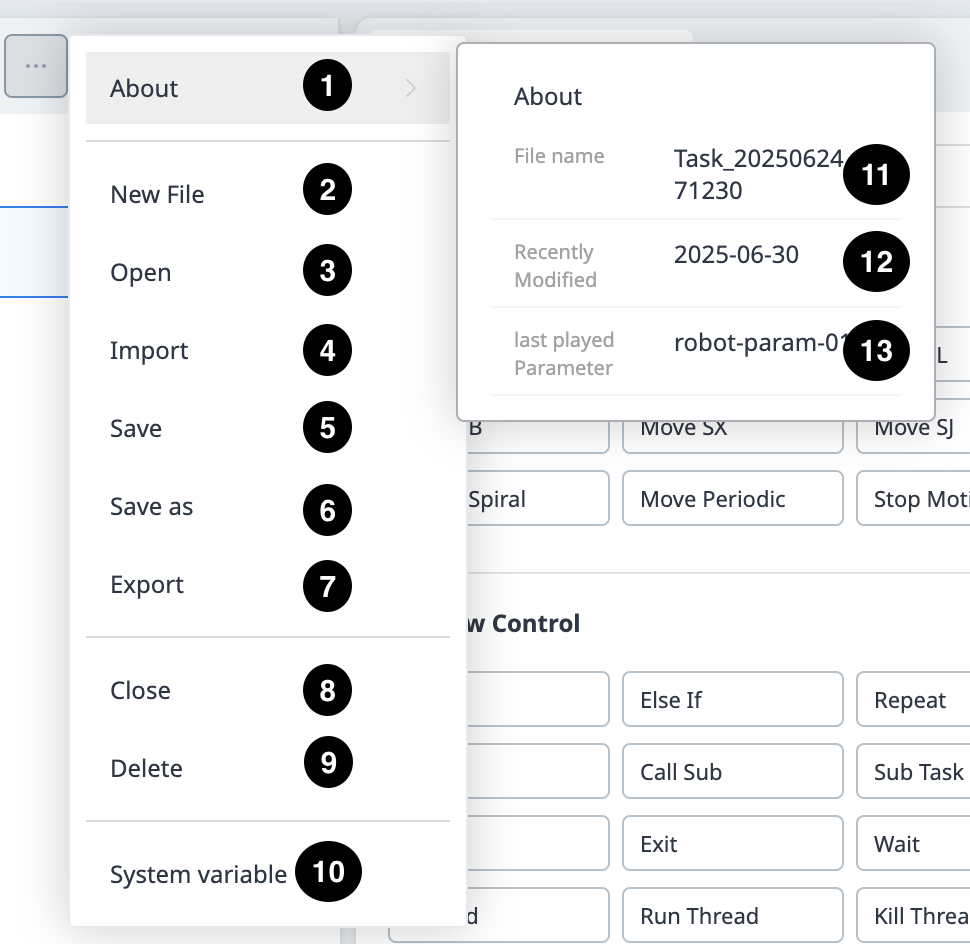

Visualizza altro è organizzato come segue:

Menu

	Elementi	Descrizione
1	Circa	Fornisce ulteriori informazioni sull'attività.
2	Nuovo file	Crea un nuovo file.
3	Aperto	Apre un'attività già esistente.
4	Importa	Importare il file dell'operazione da un'origine esterna.
5	Salva	Salva l'attività corrente.
6	Salva con nome	Salva l'attività corrente con un nome diverso.
7	Esporta	Esporta l'attività corrente.
8	Chiudi	Chiude l'attività.
9	Elimina	È possibile eliminare un'attività.

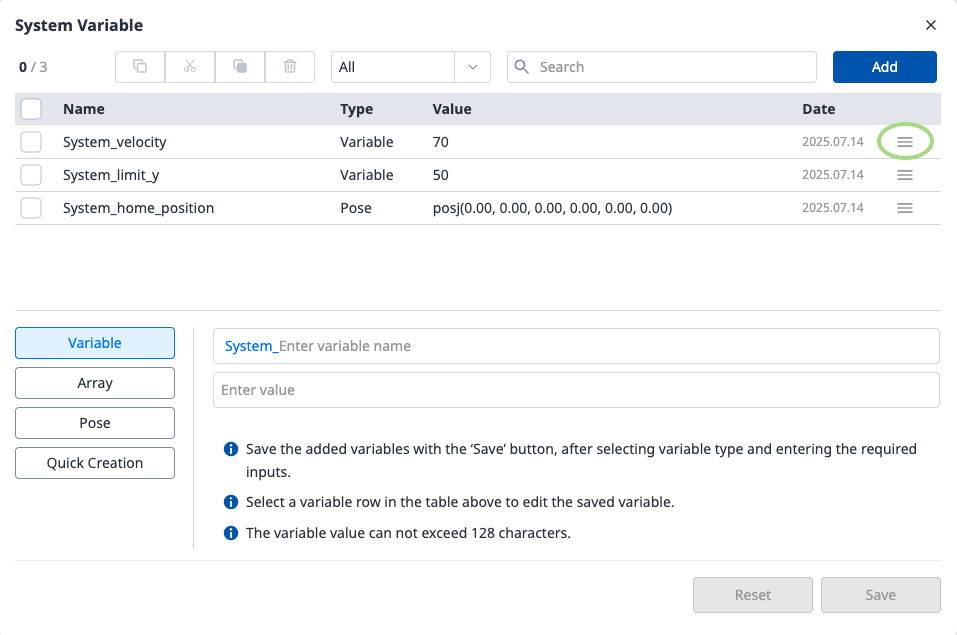

10	Variabile di sistema	Imposta le variabili di sistema. È possibile dichiarare e utilizzare variabili di sistema all'interno del programma, come la posizione, la velocità e lo stato del robot. È possibile accedere a queste variabili utilizzando il formato `System_variableName`. A differenza di Global o Definisci variabili, le variabili di sistema possono essere condivise tra i file e i loro valori possono essere modificati dal programma. È possibile modificare l'ordine delle variabili trascinandole. È possibile modificare l'ordinamento facendo clic sulle intestazioni di colonna (nome, Data) nella tabella.
11	Informazioni su_nome file	Qui è dove viene visualizzato il nome del file.
12	About_Modified	Qui viene visualizzata la data dell'ultima modifica.
13	Informazioni su_ultimo parametro riprodotto	È qui che viene visualizzato l'ultimo parametro eseguito.

Nota

Variabili globali: La variabile globale e la posa globale del programma di attività possono essere immesse nella scheda Proprietà di variabili globali e variabili globali predefinite possono essere utilizzate nella schermata Proprietà del comando aggiunto nell'elenco delle operazioni.
Main Sub, End Main Sub: I comandi selezionati vengono aggiunti alla parte inferiore di Main Sub (secondario principale) e vengono eseguiti in ordine dall'alto verso il basso, dai comandi elencati in fondo a Main Sub (secondario principale) ai comandi elencati in cima a End Main Sub (Sub principale finale).
Quando il monitoraggio viene eseguito con una variabile registrata nella scheda variabile, la frequenza di variazione del valore potrebbe essere troppo veloce per visualizzare il valore sullo schermo.
Le variabili di sistema possono essere registrate senza limiti sul numero a partire dalla versione software V2.8.
Se sono state registrate troppe variabili di sistema, i tempi di caricamento potrebbero essere lunghi per l'esecuzione delle operazioni.
L'uso eccessivo di comandi TP_LOG o SET all'interno dei loop può causare il sovraccarico della CPU.
