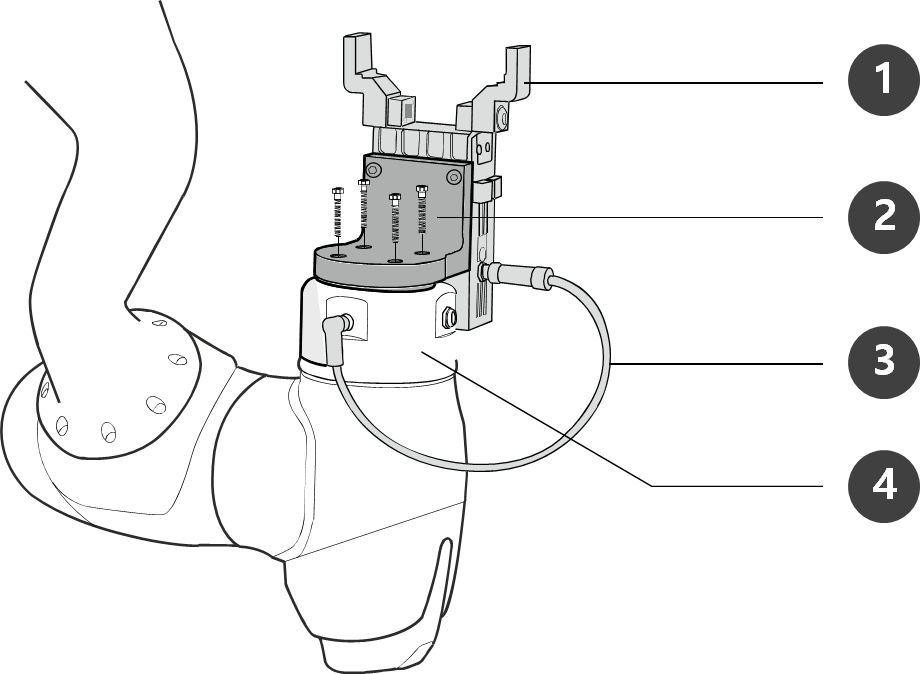

No. |
Elemento |
|---|---|
|
1 |
Attrezzo |
|
2 |
Staffa |
|
3 |
Cavo |
|
4 |
Flangia dell'attrezzo |
-
Utilizzare quattro bulloni M6 per fissare l'attrezzo sulla flangia dell'attrezzo.
-
Si consiglia di utilizzare una coppia di serraggio di 9 Nm per serrare i bulloni.
-
Utilizzare un pennarello da Φ6 per installare con precisione il robot in una posizione fissa.
-
-
Collegare i cavi necessari ai connettori i/o della flangia dopo aver fissato l'attrezzo.
Nota
I metodi di fissaggio dell'attrezzo possono variare a seconda dell'attrezzo. Per ulteriori informazioni sull'installazione dell'utensile, fare riferimento al manuale fornito dal produttore dell'utensile.
Flangia di uscita utensile, ISO 9409-1-50-4-M6
