Impostazione della porta i/o della flangia

Unknown Attachment

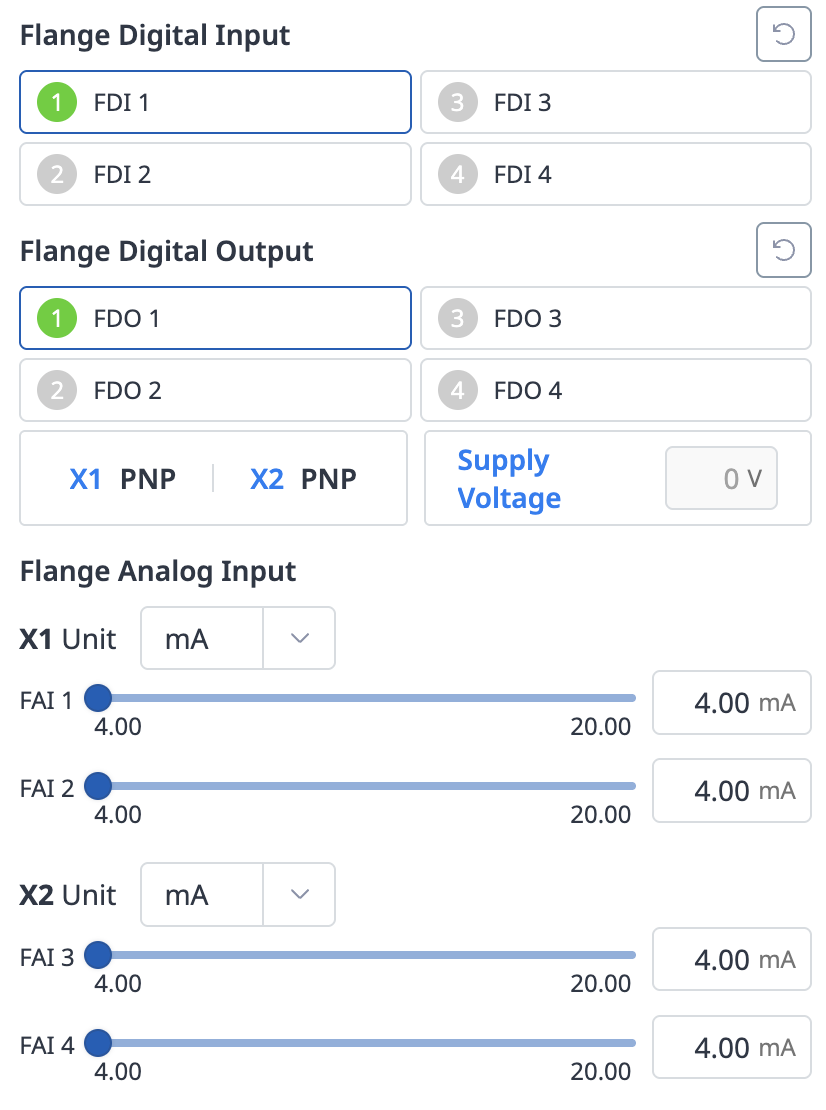

Ingresso digitale flangia

1. Controllare il numero di porta del dispositivo collegato alla flangia.

2. A seconda dello stato dell'ingresso digitale del numero corrispondente, viene visualizzato quanto segue.

   • Se il segnale digitale è alto, l'icona viene visualizzata in verde chiaro.

   • Se il segnale digitale è basso, l'icona viene visualizzata in grigio.

Uscita digitale flangia

1. Controllare il numero di porta del dispositivo collegato alla flangia.

2. Premere l'icona di accensione/spegnimento corrispondente al numero della porta per attivare o disattivare l'uscita digitale.

   • Quando si preme l'icona ON, l'icona diventa verde chiaro e la porta corrispondente è attivata.

   • Quando si preme l'icona Off, l'icona diventa grigia e la porta corrispondente viene disattivata.

Ingresso analogico flangia

1. Premere l'elenco a discesa sull'ingresso analogico della flangia del controller per selezionare la voce da controllare.

2. Controllare le informazioni sull'ingresso analogico della flangia dell'elemento selezionato visualizzate sullo schermo.
