Zona di sicurezza

1

Pulsante di attivazione/disattivazione blocco

Utilizzato per bloccare il valore impostato. La password di sicurezza è necessaria per modificare il valore impostato.

2

Scegliere se attivare

Questo pulsante consente di applicare/annullare l'applicazione della zona di sicurezza creata.

3

Nome zona

Il nome dato dall'utente durante la creazione della zona di sicurezza

4

Tipo di zona

Tipi di zona di sicurezza (ogni tipo ha parametri diversi da impostare)

• Limite di spazio

• Zona collaborativa

• Zona di prevenzione schiacciamento

• Zona di riduzione della sensibilità di collisione

• Zona limite orientamento strumento

• Zona personalizzata

5

Forma della zona

Forme delle zone di sicurezza

• Cuboide

• Cilindro

• Sfera

• Cuboid inclinato

• Casella multipiano

6

Modifica

• Questo pulsante consente di modificare le impostazioni della zona di sicurezza creata.

• Premendo questo pulsante viene visualizzata una finestra a comparsa che consente di modificare la zona di sicurezza.

7

Elimina

Questo pulsante consente di eliminare la zona sicura.

8

Aggiungi

• Questo pulsante consente di aggiungere la zona sicura.

• Questo pulsante visualizza una finestra a comparsa che consente di aggiungere la zona sicura.

9

Salva

Questo pulsante consente di salvare eventuali modifiche alle impostazioni relative alla zona di sicurezza.

1

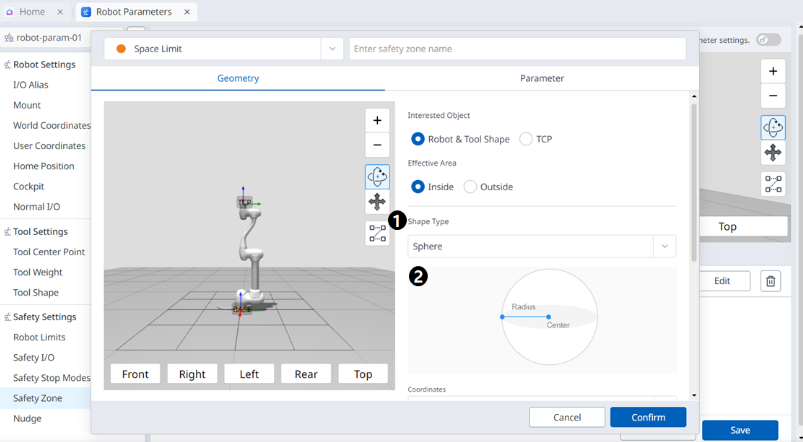

Tipo di profilo

Il tipo di forma desiderato può essere selezionato da questo menu a discesa.

2

Immagine forma

Questa è l'area in cui viene visualizzata l'immagine del tipo selezionato.

3

Coordinate

Da questo menu a discesa è possibile selezionare le coordinate base o mondo.

4

Raggio

Qui viene inserito il valore del raggio.

5

Posizione centrale

Il valore centrale può essere impostato in questi campi per ciascuno degli assi X, Y e Z.

6

Calcolo automatico

Questo pulsante consente di attivare l'opzione misurazione automatica.

7

Immagine calcolo automatico

In quest'area viene visualizzata l'immagine richiesta per la misurazione automatica. Questo messaggio viene visualizzato quando l'opzione misurazione automatica è attivata.

8

Punto 1

In ciascun campo viene inserito il valore per il punto 1.

9

Punto 2

In ciascun campo viene inserito il valore per il punto 2.

10

Calcolo automatico

Questo pulsante consente di eseguire il calcolo automatico.

11

Espansione dello spazio

Questo campo consente di impostare l'espansione spazio.

12

Annulla

Questo pulsante consente di annullare l'impostazione.

13

Confermare

Questo pulsante consente di confermare l'impostazione.

1

Tipo di profilo

Il tipo di forma desiderato può essere selezionato da questo menu a discesa.

2

Immagine forma

Questa è l'area in cui viene visualizzata l'immagine del tipo selezionato.

3

Coordinate

Da questo menu a discesa è possibile selezionare le coordinate base o mondo.

4

Raggio

Qui viene inserito il valore del raggio.

5

Superiore

In questo campo viene inserito il valore superiore.

6

Abbassamento

In questo campo viene inserito il valore più basso.

7

Posizione centrale

Il valore centrale può essere impostato in questi campi per ciascuno degli assi X e Y.

8

Calcolo automatico

Questo pulsante consente di attivare l'opzione misurazione automatica.

9

Calcolo automatico dell'immagine

In quest'area viene visualizzata l'immagine richiesta per la misurazione automatica. Questo messaggio viene visualizzato quando l'opzione misurazione automatica è attivata.

10

Superiore

In questo campo viene inserito il valore superiore.

11

Abbassamento

In questo campo viene inserito il valore più basso.

12

Origine

In questo campo viene inserito il valore di origine.

13

Raggio

In questo campo viene inserito il valore del raggio.

14

Calcolo automatico

Questo pulsante consente di eseguire il calcolo automatico.

15

Espansione dello spazio

Questo campo consente di impostare l'espansione spazio.

16

Annulla

Questo pulsante consente di annullare l'impostazione.

17

Confermare

Questo pulsante consente di confermare l'impostazione.

1

Tipo di profilo

Il tipo di forma desiderato può essere selezionato da questo menu a discesa.

2

Immagine forma

Questa è l'area in cui viene visualizzata l'immagine del tipo selezionato.

3

Coordinate

Da questo menu a discesa è possibile selezionare le coordinate base o mondo.

4

Punto 1

In ciascun campo viene inserito il valore per il punto 1.

5

Punto 2

In ciascun campo viene inserito il valore per il punto 2.

6

Espansione dello spazio

Questo campo consente di impostare l'espansione spazio.

7

Annulla

Questo pulsante consente di annullare l'impostazione.

8

Confermare

Questo pulsante consente di confermare l'impostazione.

1

metodo di input

È possibile scegliere il metodo di input desiderato.

2

Immagine spazio

Questa è l'area in cui viene visualizzata l'immagine del tipo selezionato.

3

Coordinate

Da questo menu a discesa è possibile selezionare le coordinate base o mondo.

4

Punto 1

In ciascun campo viene inserito il valore per il punto 1.

5

Punto 2

In ciascun campo viene inserito il valore per il punto 2.

6

Punto 3

In ciascun campo viene inserito il valore per il punto 3.

7

Punto 4

In ciascun campo viene inserito il valore per il punto 4.

8

Espansione dello spazio

Questo campo consente di impostare l'espansione spazio.

9

Annulla

Questo pulsante consente di annullare l'impostazione.

10

Confermare

Questo pulsante consente di confermare l'impostazione.

1

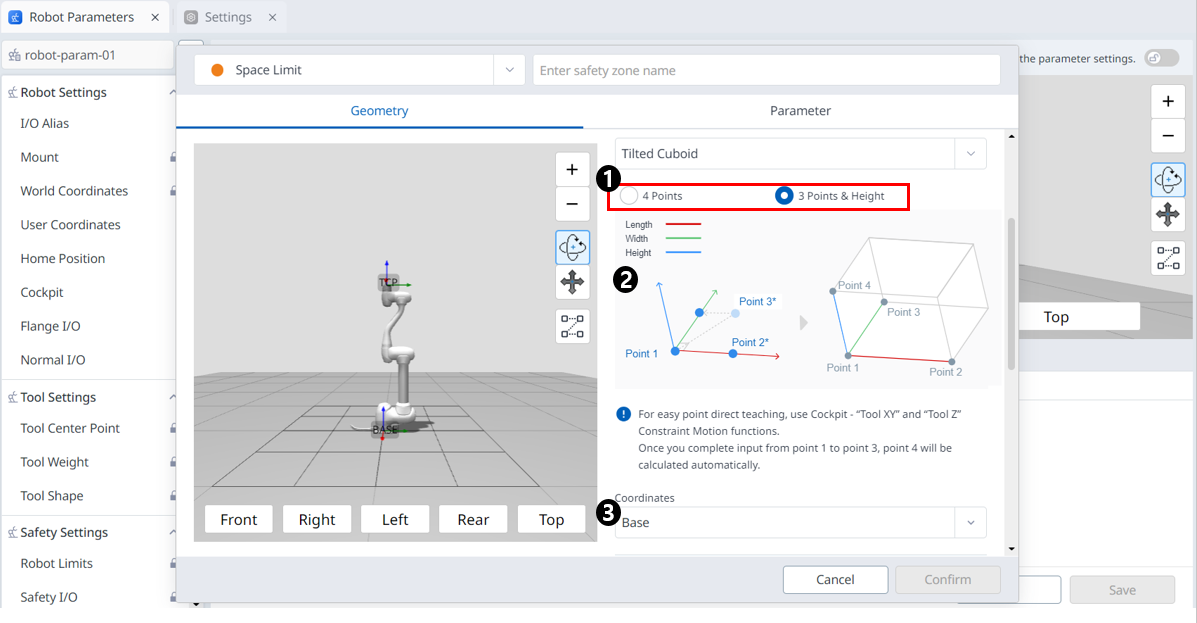

metodo di input

È possibile scegliere il metodo di input desiderato.

2

Immagine spazio

Questa è l'area in cui viene visualizzata l'immagine del tipo selezionato.

3

Coordinate

Da questo menu a discesa è possibile selezionare le coordinate base o mondo.

4

Punto 1

In ciascun campo viene inserito il valore per il punto 1.

5

Punto 2

In ciascun campo viene inserito il valore per il punto 2.

6

Punto 3

In ciascun campo viene inserito il valore per il punto 3.

7

impostazioni formato

Immettere i valori lunghezza, larghezza e altezza.

8

impostazioni di offset

Immettere un valore di offset.

9

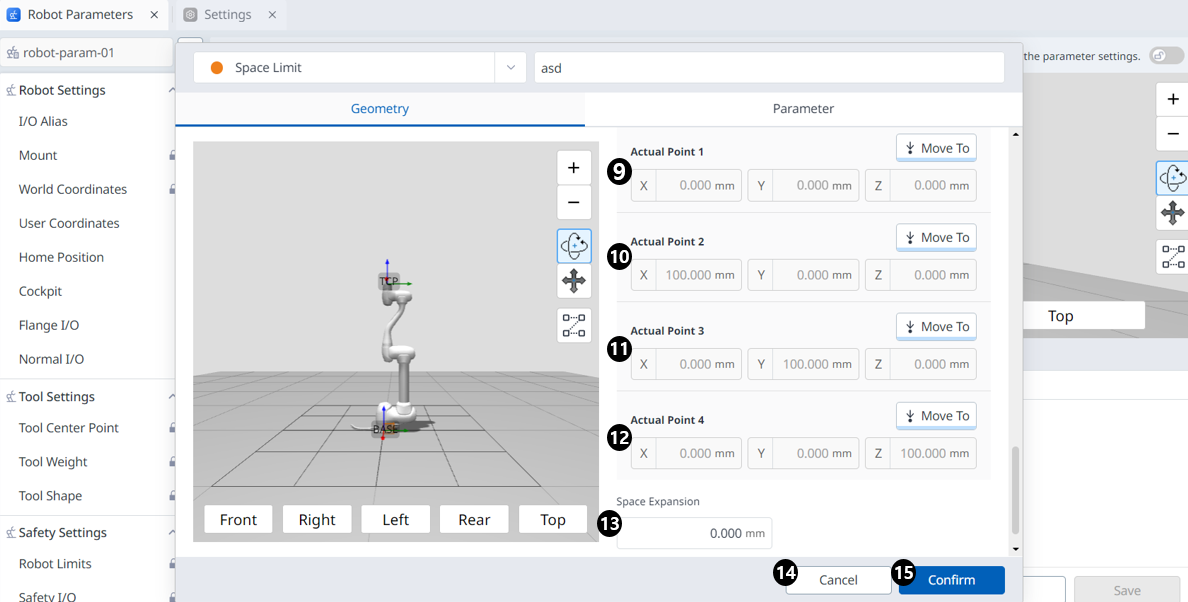

Punto effettivo 1

È possibile controllare il valore effettivo del punto 1 calcolato in base alle informazioni di 3 punti, dimensioni e offset.

10

Punto effettivo 2

È possibile controllare il valore effettivo del punto 2 calcolato in base alle informazioni di 3 punti, dimensioni e offset.

11

Punto effettivo 3

È possibile controllare il valore effettivo del punto 3 calcolato in base alle informazioni su 3 punti, dimensioni e offset.

12

Punto effettivo 4

È possibile controllare il valore effettivo del punto 4 calcolato in base alle informazioni su 3 punti, dimensioni e offset.

13

Espansione dello spazio

Questo campo consente di impostare l'espansione spazio.

14

Annulla

Questo pulsante consente di annullare l'impostazione.

15

Confermare

Questo pulsante consente di confermare l'impostazione.

1

Tipo di profilo

Il tipo di forma desiderato può essere selezionato da questo menu a discesa.

2

Immagine forma

Questa è l'area in cui viene visualizzata l'immagine del tipo selezionato.

3

Coordinate

Da questo menu a discesa è possibile selezionare le coordinate base o mondo.

4

Superiore

In questo campo viene inserito il valore superiore.

5

Abbassamento

In questo campo viene inserito il valore più basso.

6

Inizio piano X, Y

Questo campo indica il punto iniziale del piano.

7

Fine riquadro X,Y

In questo campo viene inserito il punto finale del piano.

8

Aggiungi nuovo piano

Fare clic su questo pulsante per aggiungere un nuovo piano.

9

Punto di selezione

In ciascun campo vengono inseriti i valori del punto di selezione.

10

Espansione dello spazio

Questo campo consente di impostare l'espansione spazio.

11

Annulla

Questo pulsante consente di annullare l'impostazione.

12

Confermare

Questo pulsante consente di confermare l'impostazione.
