Safety Zone

Safety Zone 설정 화면

메뉴 구성

	항목	설명
1	Lock 토글 버튼	설정된 값이 잠금 상태 됩니다. 수정을 위해서는 Safety Password 입력이 필요합니다.
2	활성화 여부 선택	생성된 안전 영역을 적용/ 적용해제 할 수 있습니다.
3	Zone Name	사용자가 안전 영역 생성 시 지정한 이름입니다.
4	Zone Type	안전 영역 타입 (각 타입 별 설정할 parameter 항목이 다릅니다) Space Limit Collaborative Zone Crushing Prevention Zone Collision Sensitivity Reduction Zone Tool Orientation Limit Zone Custom Zone
5	Zone Shape	안전 영역 형태 Cuboid Cylinder Sphere Tilted Cuboid Multi-plane Box
6	Edit	생성 된 안전영역의 설정을 편집할 수 있습니다. 눌렀을 때 안전영역 편집 팝업이 표시됩니다.
7	Delete	안전 영역 삭제 버튼입니다.
8	Add	안전 영역 추가 버튼입니다. 눌렀을 때 안전영역 추가 팝업이 표시됩니다.
9	Save	안전 영역 관련 변경 된 설정 값을 저장합니다.

Sphere

메뉴 구성

	항목	설명

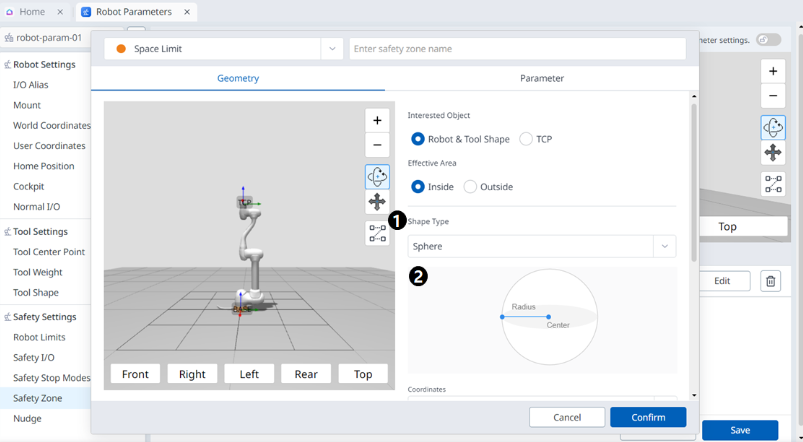

1	Shape Type	원하는 Shape 타입을 선택할 수 있습니다.
2	Shape Image	선택한 Type의 이미지입니다.

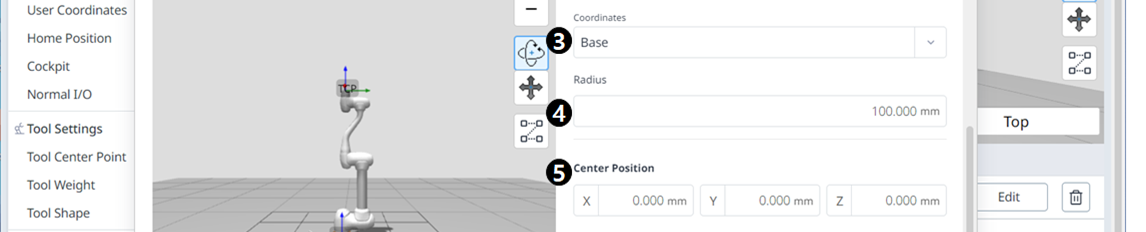

3	Coordinates	Base와 World 중 좌표계를 설정할 수 있습니다.
4	Radius	반지름 값을 입력할 수 있습니다.
5	Center Position	중앙 값을 X축, Y축, Z축 각각에 설정할 수 있습니다.

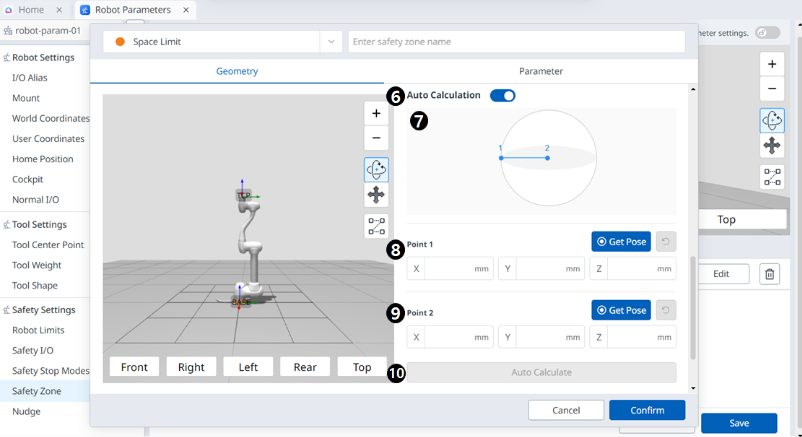

6	Auto Calculation	자동 측정 옵션을 활성화 시킬 수 있습니다.
7	Auto Calculation Image	자동 측정에 필요한 이미지가 제공됩니다. 자동 측정 옵션을 활성화 했을 때 나타납니다.
8	Point 1	Point 1의 값이 들어갑니다.
9	Point 2	Point 2의 값이 들어갑니다.
10	Auto Calculate	자동 측정이 실행됩니다.

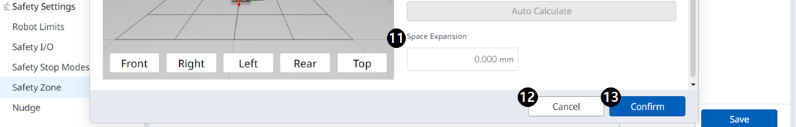

11	Space Expansion	공간 확장을 설정할 수 있습니다.
12	Cancel	설정을 취소합니다.
13	Confirm	설정을 확정합니다.

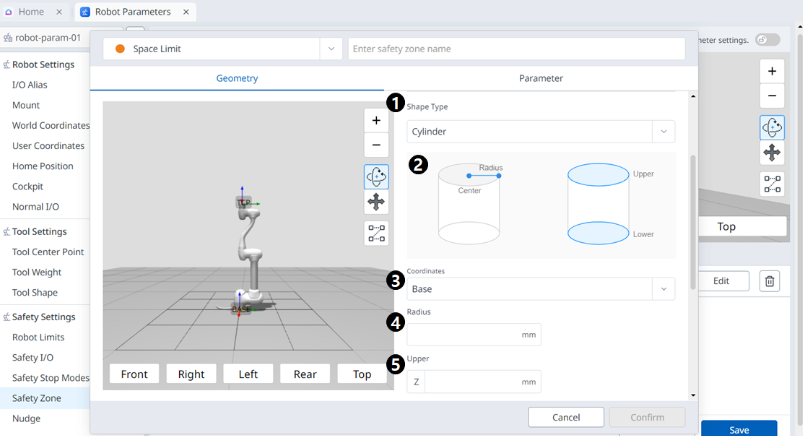

Cylinder

메뉴 구성

	항목	설명
1	Shape Type	원하는 Shape 타입을 선택할 수 있습니다.
2	Shape Image	선택한 Type의 이미지입니다.
3	Coordinates	Base와 World 중 좌표계를 설정할 수 있습니다.
4	Radius	반지름 값을 입력할 수 있습니다.
5	Upper	상단 값이 들어갑니다.

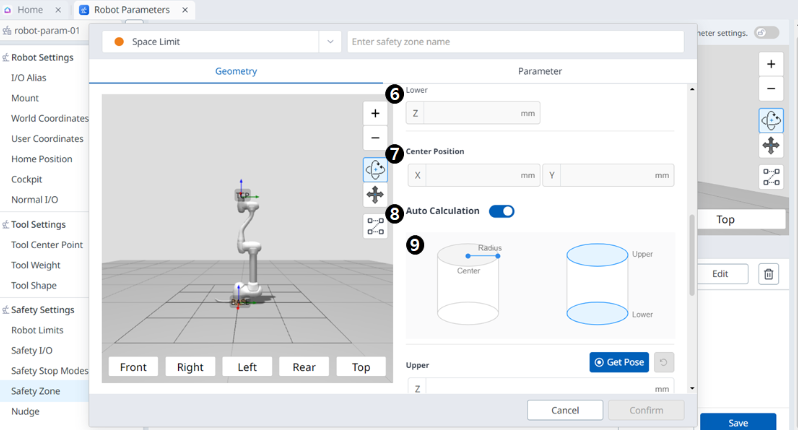

6	Lower	하단 값이 들어갑니다.
7	Center Position	중앙 값을 X축, Y축 각각에 설정할 수 있습니다.
8	Auto Calculate	자동 측정 옵션을 활성화 시킬 수 있습니다.
9	Auto Calculate Image	자동 측정에 필요한 이미지가 제공됩니다. 자동 측정 옵션을 활성화 했을 때 나타납니다.

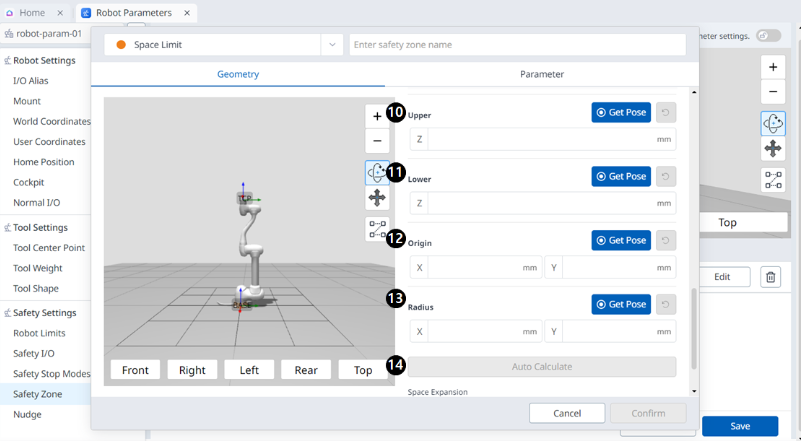

10	Upper	상단 값이 입력됩니다.
11	Lower	하단 값이 입력됩니다.
12	Origin	원점 값이 입력됩니다.
13	Radius	반지름 값이 입력됩니다.
14	Auto Calculate	자동 측정 기능이 실행됩니다.
15	Space Expansion	공간 확장을 설정할 수 있습니다.
16	Cancel	설정을 취소합니다.
17	Confirm	설정을 확정합니다.

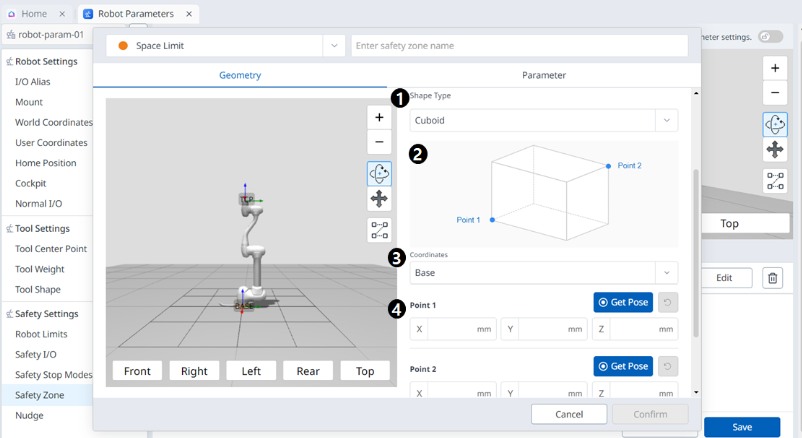

Cuboid

메뉴 구성

	항목	설명
1	Shape Type	원하는 Shape 타입을 선택할 수 있습니다.
2	Shape Image	선택한 Type의 이미지입니다.
3	Coordinates	Base와 World 중 좌표계를 설정할 수 있습니다.
4	Point 1	Point 1의 값을 입력합니다.
5	Point 2	Point 2의 값을 입력합니다.
6	Space Expansion	공간 확장을 설정할 수 있습니다.
7	Cancel	설정을 취소합니다.
8	Confirm	설정을 확정합니다.

Tilted Cuboid

4 Points

메뉴 구성

	항목	설명

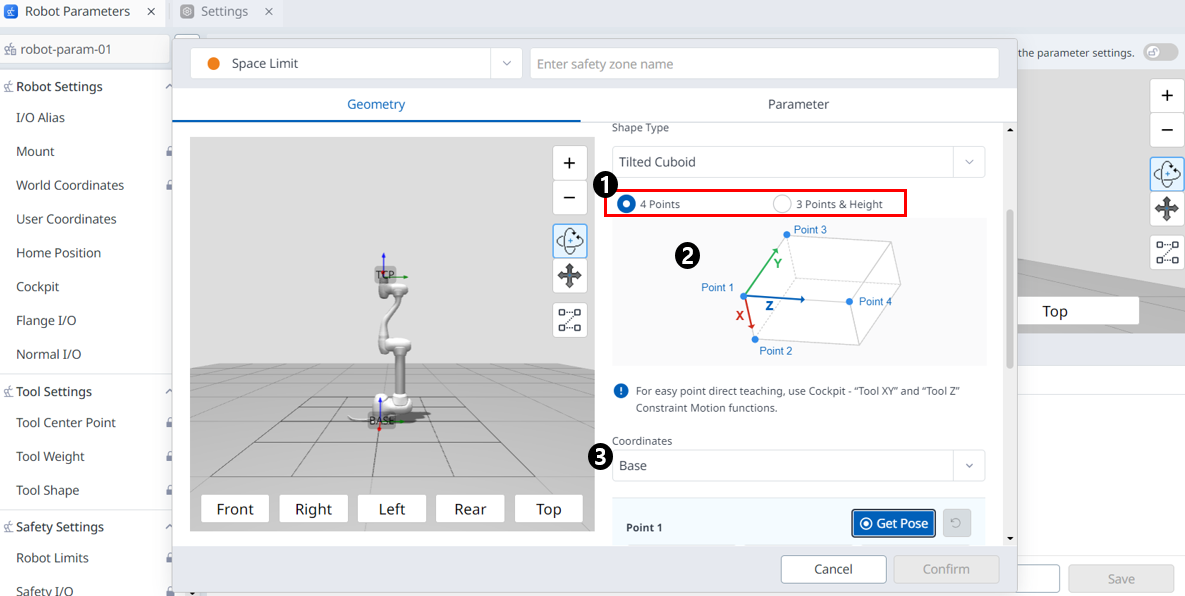

1	입력 방식	원하는 입력 방식을 선택할 수 있습니다.
2	Space Image	선택한 Type의 이미지입니다.
3	Coordinates	Base와 World 중 좌표계를 설정할 수 있습니다.
4	Point 1	Point 1의 값을 입력합니다.
5	Point 2	Point 2의 값을 입력합니다.
6	Point 3	Point 3의 값을 입력합니다.
7	Point 4	Point 4의 값을 입력합니다.
8	Space Expansion	공간 확장을 설정할 수 있습니다.
9	Cancel	설정을 취소합니다.
10	Confirm	설정을 확정합니다.

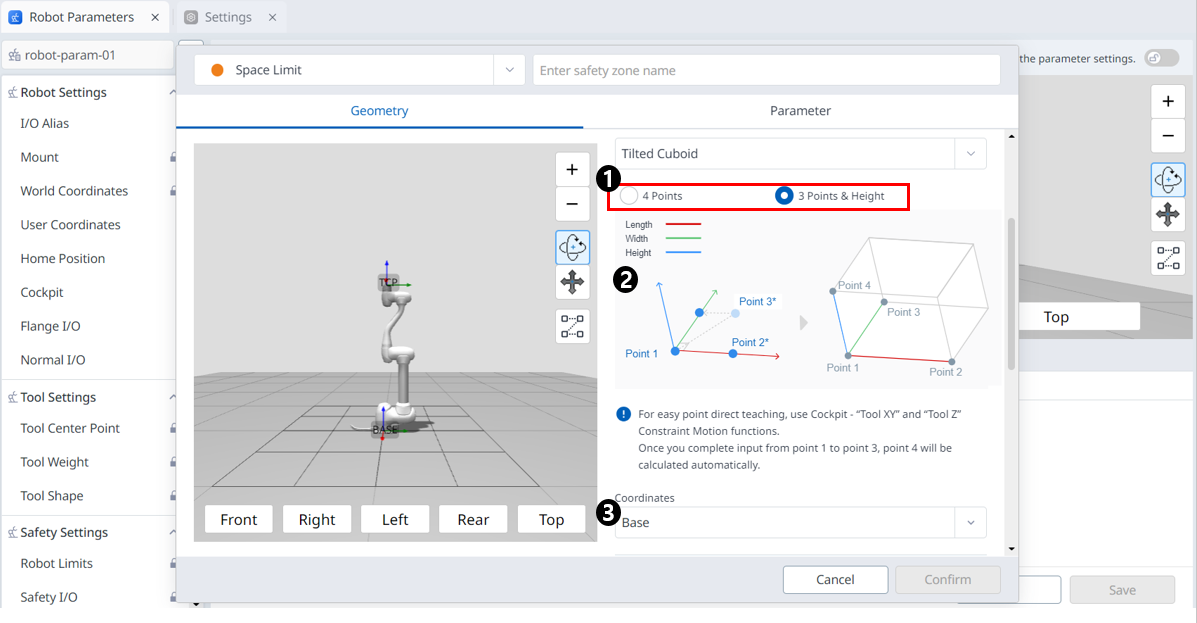

3 Points & Height

메뉴 구성

	항목	설명
1	입력 방식	원하는 입력 방식을 선택할 수 있습니다.
2	Space Image	선택한 Type의 이미지입니다.
3	Coordinates	Base와 World 중 좌표계를 설정할 수 있습니다.

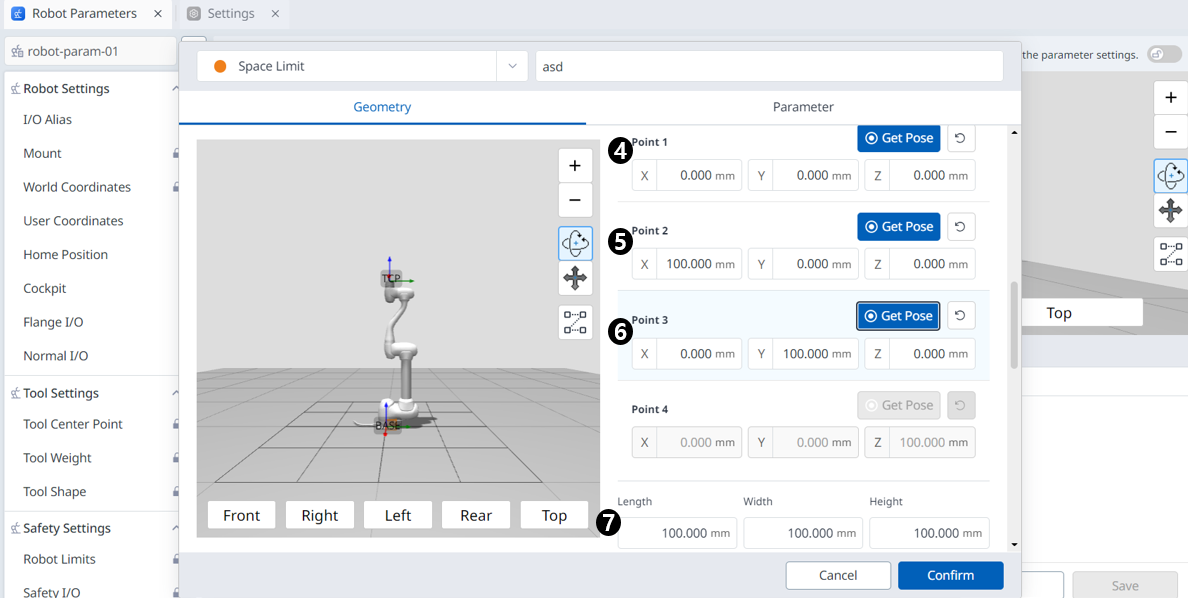

4	Point 1	Point 1의 값을 입력합니다.
5	Point 2	Point 2의 값을 입력합니다.
6	Point 3	Point 3의 값을 입력합니다.
7	크기 설정	Length, Width, Height 값을 입력합니다.

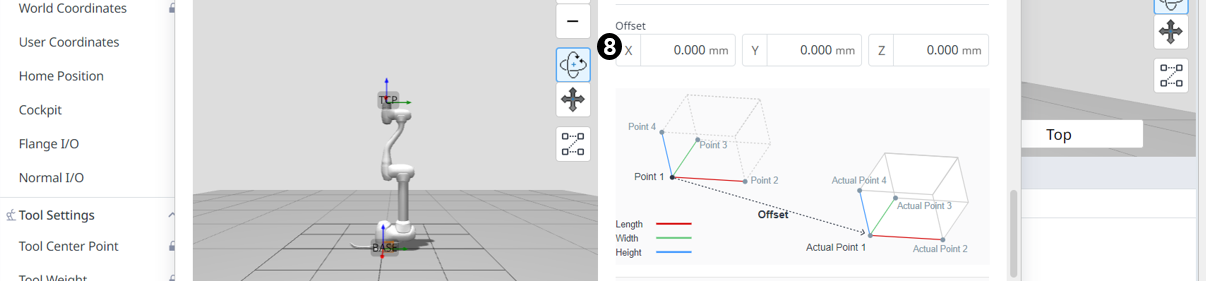

8	오프셋 설정	오프셋 값을 입력합니다.
9	Actual Point 1	3 point, 크기, 오프셋 정보에 따라 계산된 Actual Point 1 값을 확인할 수 있습니다.
10	Actual Point 2	3 point, 크기, 오프셋 정보에 따라 계산된 Actual Point 2 값을 확인할 수 있습니다.
11	Actual Point 3	3 point, 크기, 오프셋 정보에 따라 계산된 Actual Point 3 값을 확인할 수 있습니다.
12	Actual Point 4	3 point, 크기, 오프셋 정보에 따라 계산된 Actual Point 4 값을 확인할 수 있습니다.
13	Space Expansion	공간 확장을 설정할 수 있습니다.
14	Cancel	설정을 취소합니다.
15	Confirm	설정을 확정합니다.

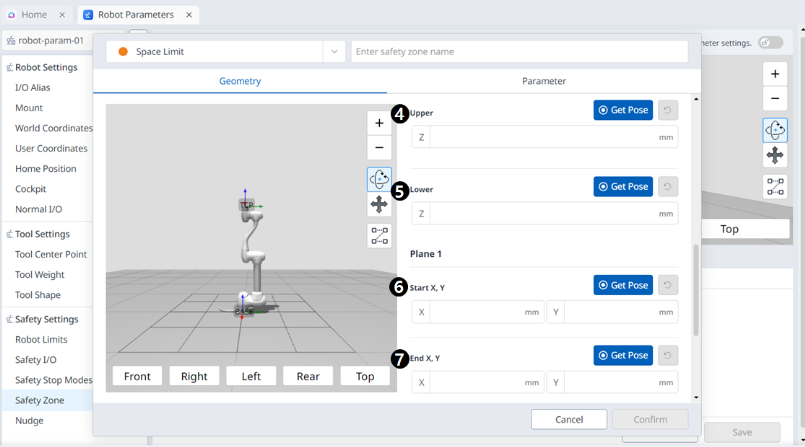

Multi-plane Box

메뉴 구성

	항목	설명
1	Shape Type	원하는 Shape 타입을 선택할 수 있습니다.
2	Shape Image	선택한 Type의 이미지입니다.
3	Coordinates	Base와 World 중 좌표계를 설정할 수 있습니다.
4	Upper	상단 값을 입력할 수 있습니다.
5	Lower	하단 값을 입력할 수 있습니다.
6	Plane Start X, Y	면의 시작 점 값을 입력할 수 있습니다.
7	Pane End X,Y	면의 끝 점 값을 입력할 수 있습니다.

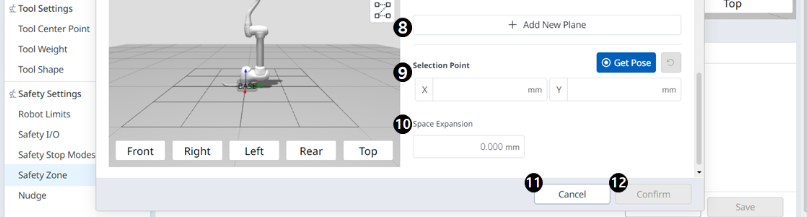

8	Add New Plane	새 면을 추가할 수 있습니다.
9	Selection Point	Selection Point 값을 입력할 수 있습니다.
10	Space Expansion	공간 확장을 설정할 수 있습니다.
11	Cancel	설정을 취소합니다.
12	Confirm	설정을 확정합니다.
