Befestigung des Roboters
Verwenden Sie M8-Schrauben in den vier 9,0-mm-Bohrungen am Manipulatorsockel, um den Roboter zu befestigen.
-
Zum Festziehen der Schrauben wird ein Anzugsdrehmoment von 20 Nm angeraten. Unterlegscheiben (federnd-flach) verhindern ein Lösen durch Vibration.
-
Verwenden Sie zwei φ5 Markierungsstifte, um den Roboter genau an einer festen Stelle zu installieren.

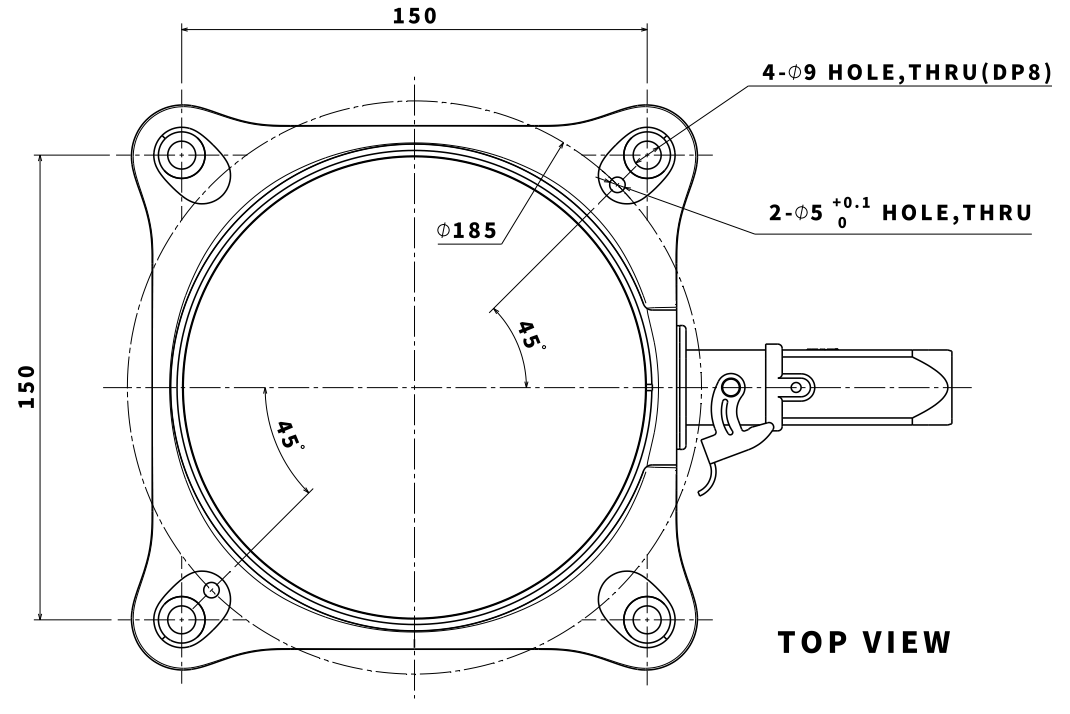

Technische Zeichnung des Manipulators, vier Schrauben M8 verwenden (Serie M), Einheit [mm]

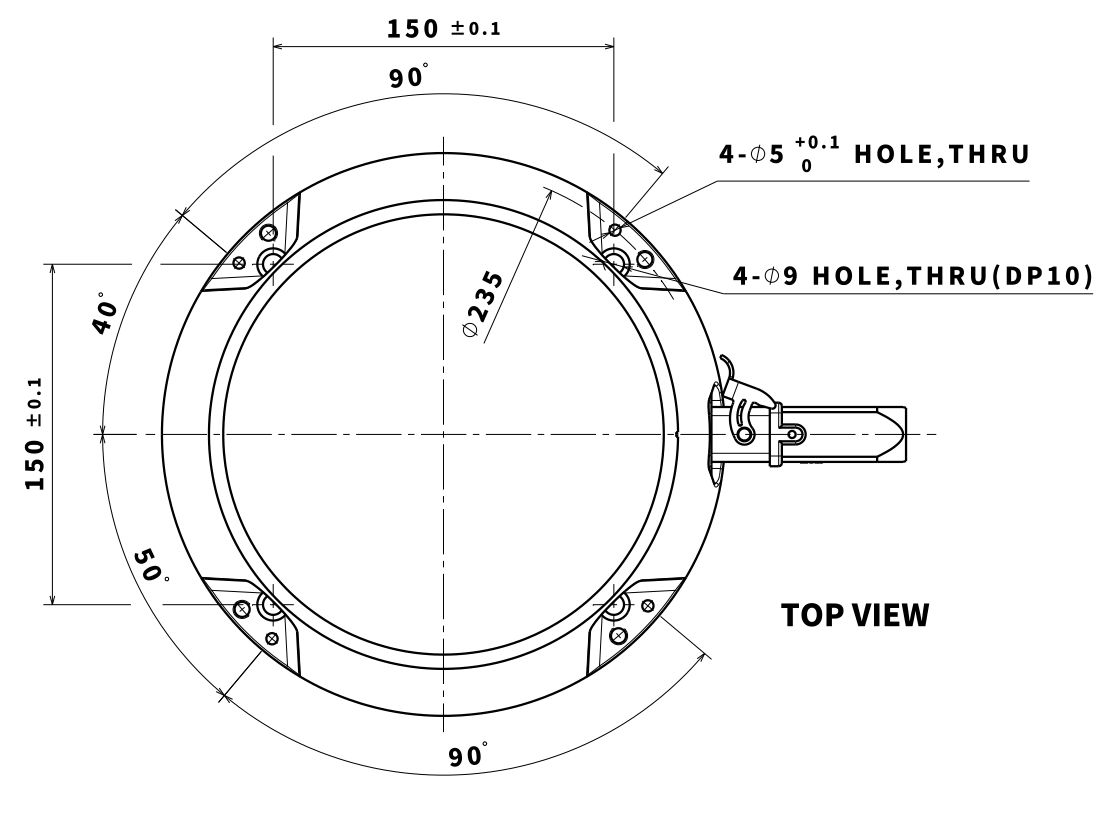

Technische Zeichnung des Manipulators, vier Schrauben M8 verwenden (Serie H), Einheit [mm]
Warnung
-
Die Schrauben vollständig festziehen, um eine Lockerung während des Betriebs des Handhabungsautomaten zu verhindern.
-
Montieren Sie die Basis des Manipulators auf einer festen Oberfläche, die der während des Betriebs erzeugten Last standhalten kann (10-faches maximales Drehmoment und 5-faches Gewicht des Roboters).
-
Der Roboter interpretiert Vibrationen des Handhabungsautomatfußes als Kollision und aktiviert den Not-Aus. Deshalb darf bei Installation an Orten, die automatisch ihre Position verändern, der Fuß nicht an einem Ort installiert werden, der bei Bewegung eine hohe Beschleunigung aufweist.
-
Den Handhabungsautomaten mit den entsprechenden Verfahren an einem festgelegten Standort montieren. Die Befestigungsfläche muss fest sein, d. h. sie darf nicht nachgeben.
-
Bei Kontakt mit Wasser über einen längeren Zeitraum wird der Handhabungsautomat beschädigt. Deshalb darf er nicht in einer Umgebung mit hoher Feuchtigkeit oder unter Wasser betrieben werden.
Kabelverlegung

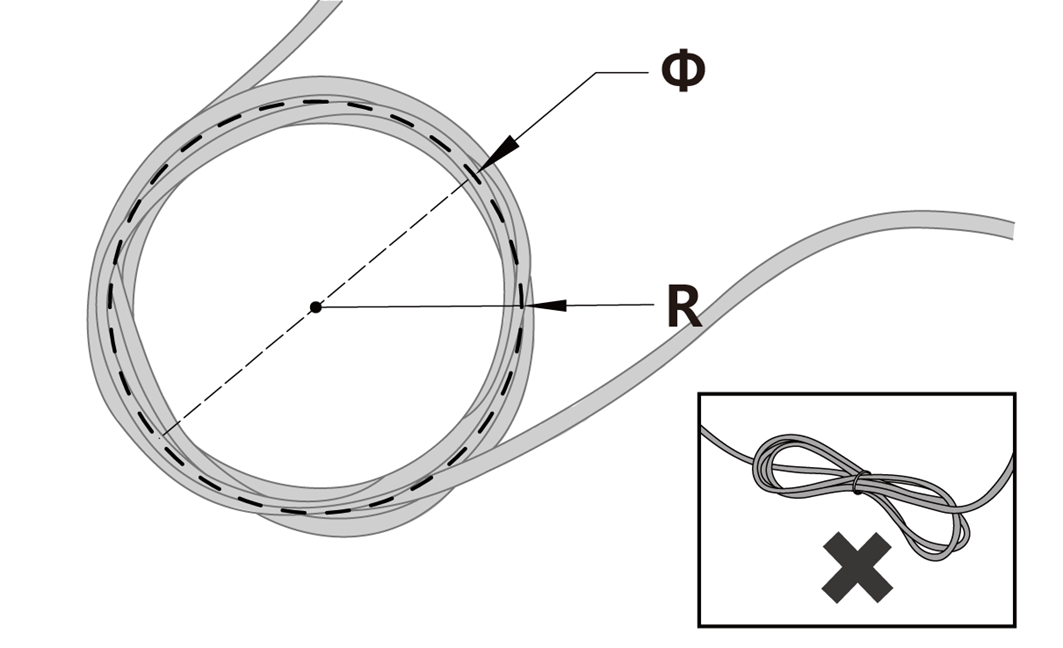

Sicherstellen, dass der Kurvenbiegeradius der Kabel größer als der Mindestbiegeradius ist. Der Mindestkurvenradius jedes Kabels lautet wie folgt:
|
Kabel |
Minimaler Krümmungsradius (R) |
|---|---|
|
Programmierhandgerät Kabel |
120 mm |
|
Roboter kabel |
120 mm |
Vorsicht
-
Stellen Sie sicher, dass der Krümmungsradius zwischen dem Kabel und dem Anschluss des Programmierhandgeräts größer als der minimale Krümmungsradius ist.
-
Falls der Kurvenbiegeradius kleiner als der Mindestbiegeradius ist, so können Unterbrechungen am Kabel oder Schäden am Produkt auftreten.
-
Bei Installation in Umgebungen, in denen es zu Störungen durch elektromagnetische Wellen kommt, sind geeignete Kabel zu verwenden und andere Maßnahmen zur Vermeidung von Fehlfunktionen zu ergreifen.
