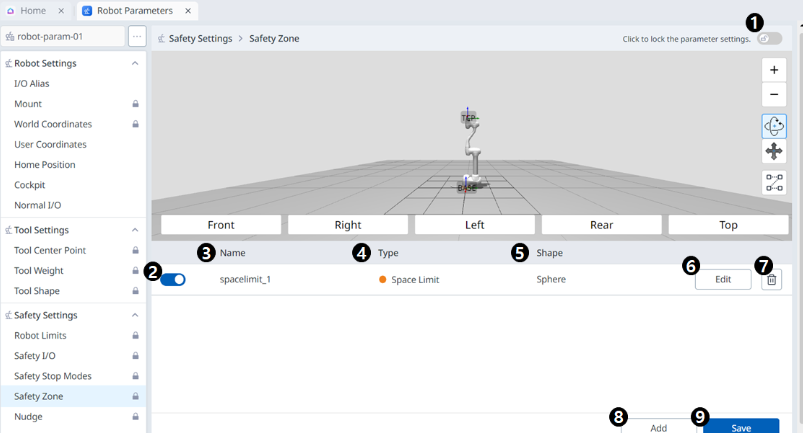

Sicherheitszone

1

Umschalttaste sperren

Wird verwendet, um den eingestellten Wert zu sperren. Das Sicherheitskennwort ist erforderlich, um den eingestellten Wert zu ändern.

2

Wählen Sie, ob die Option aktiviert werden soll

Mit dieser Schaltfläche können Sie die erzeugte Sicherheitszone anwenden bzw. deren Anwendung aufheben.

3

Zonenname

Der vom Benutzer beim Erstellen der Sicherheitszone angegebene Name

4

Zonentyp

Sicherheitszonentypen (jeder Typ hat unterschiedliche Parameter)

• Arbeitsbereichsgrenze

• Collaborative Zone

• Zone Zur Verhinderung Von Quetschungen

• Zone Zur Reduzierung Der Kollisionsempfindlichkeit

• Bereich Für Die Begrenzung Der Werkzeugausrichtung

• Benutzerdefinierte Zone

5

Zonenform

Formen der Sicherheitszone

• Quader

• Zylinder

• Kugel

• Gekippter Quader

• Feld mit mehreren Ebenen

6

Bearbeiten

• Mit dieser Schaltfläche können die Einstellungen der erzeugten Sicherheitszone bearbeitet werden.

• Durch Drücken dieser Taste wird ein Popup-Fenster geöffnet, in dem die Sicherheitszone bearbeitet werden kann.

7

Löschen

Mit dieser Schaltfläche kann die Sicherheitszone gelöscht werden.

8

Hinzufügen

• Mit dieser Schaltfläche kann die Sicherheitszone hinzugefügt werden.

• Mit dieser Schaltfläche wird ein Popup-Fenster angezeigt, in dem die Sicherheitszone hinzugefügt werden kann.

9

Speichern

Mit dieser Schaltfläche können Änderungen an den Einstellungen in Bezug auf die Sicherheitszone gespeichert werden.

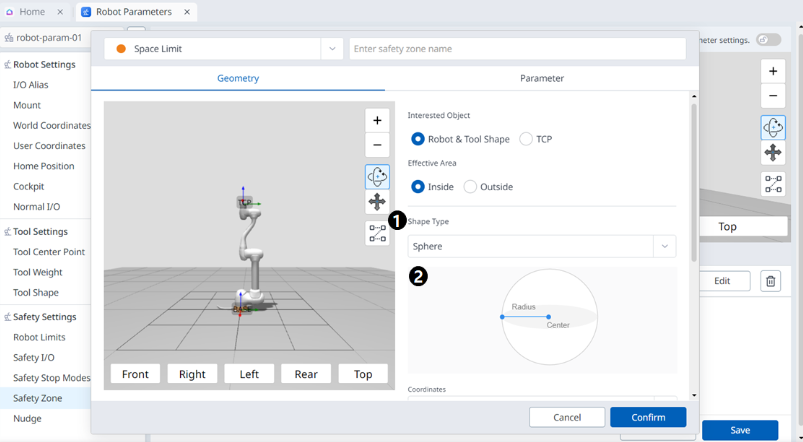

1

Formtyp

Der gewünschte Formtyp kann in dieser Dropdown-Liste ausgewählt werden.

2

Formbild

Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.

3

Koordinaten

In dieser Dropdown-Liste können entweder Basis- oder Weltkoordinaten ausgewählt werden.

4

Radius

Hier wird der Radiuswert eingegeben.

5

Mittelstellung

Der Mittelwert kann in diesen Feldern für jede X-, Y- und Z-Achse festgelegt werden.

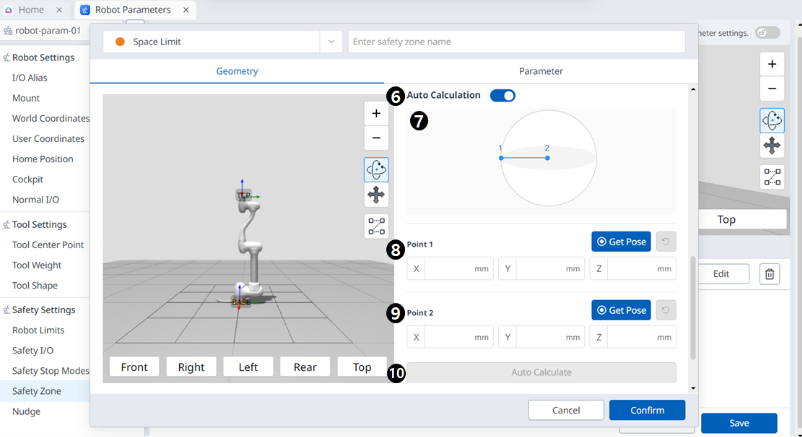

6

Automatische Berechnung

Mit dieser Schaltfläche kann die Option Automatische Messung aktiviert werden.

7

Bild Für Automatische Berechnung

In diesem Bereich wird das für die automatische Messung erforderliche Bild angezeigt. Dies wird angezeigt, wenn die Option Automatische Messung aktiviert ist.

8

Punkt 1

In jedem Feld wird der Wert für Punkt 1 eingegeben.

9

Punkt 2

In jedem Feld wird der Wert für Punkt 2 eingegeben.

10

Automatisch Berechnen

Mit dieser Schaltfläche kann die automatische Berechnung ausgeführt werden.

11

Speichererweiterung

In diesem Feld kann die Speichererweiterung festgelegt werden.

12

Abbrechen

Mit dieser Schaltfläche kann die Einstellung abgebrochen werden.

13

Bestätigen

Mit dieser Taste können Sie die Einstellung bestätigen.

1

Formtyp

Der gewünschte Formtyp kann in dieser Dropdown-Liste ausgewählt werden.

2

Formbild

Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.

3

Koordinaten

In dieser Dropdown-Liste können entweder Basis- oder Weltkoordinaten ausgewählt werden.

4

Radius

Hier wird der Radiuswert eingegeben.

5

Oben

In dieses Feld wird der obere Wert eingegeben.

6

Senken

In dieses Feld wird der niedrigere Wert eingegeben.

7

Mittelstellung

Der Mittelwert kann in diesen Feldern für jede X- und Y-Achse festgelegt werden.

8

Automatisch Berechnen

Mit dieser Schaltfläche kann die Option Automatische Messung aktiviert werden.

9

Bild Automatisch Berechnen

In diesem Bereich wird das für die automatische Messung erforderliche Bild angezeigt. Dies wird angezeigt, wenn die Option Automatische Messung aktiviert ist.

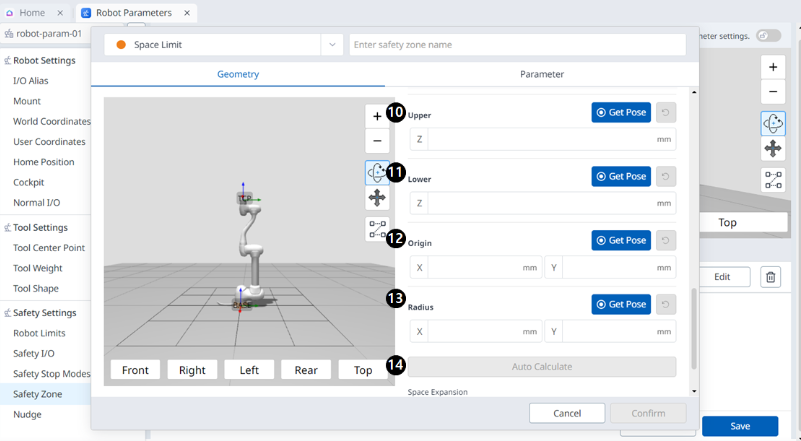

10

Oben

In dieses Feld wird der obere Wert eingegeben.

11

Senken

In dieses Feld wird der niedrigere Wert eingegeben.

12

Ursprung

In diesem Feld wird der Ursprungswert eingegeben.

13

Radius

In diesem Feld wird der Radiuswert eingegeben.

14

Automatisch Berechnen

Mit dieser Schaltfläche kann die automatische Berechnung ausgeführt werden.

15

Speichererweiterung

In diesem Feld kann die Speichererweiterung festgelegt werden.

16

Abbrechen

Mit dieser Schaltfläche kann die Einstellung abgebrochen werden.

17

Bestätigen

Mit dieser Taste können Sie die Einstellung bestätigen.

1

Formtyp

Der gewünschte Formtyp kann in dieser Dropdown-Liste ausgewählt werden.

2

Formbild

Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.

3

Koordinaten

In dieser Dropdown-Liste können entweder Basis- oder Weltkoordinaten ausgewählt werden.

4

Punkt 1

In jedem Feld wird der Wert für Punkt 1 eingegeben.

5

Punkt 2

In jedem Feld wird der Wert für Punkt 2 eingegeben.

6

Speichererweiterung

In diesem Feld kann die Speichererweiterung festgelegt werden.

7

Abbrechen

Mit dieser Schaltfläche kann die Einstellung abgebrochen werden.

8

Bestätigen

Mit dieser Taste können Sie die Einstellung bestätigen.

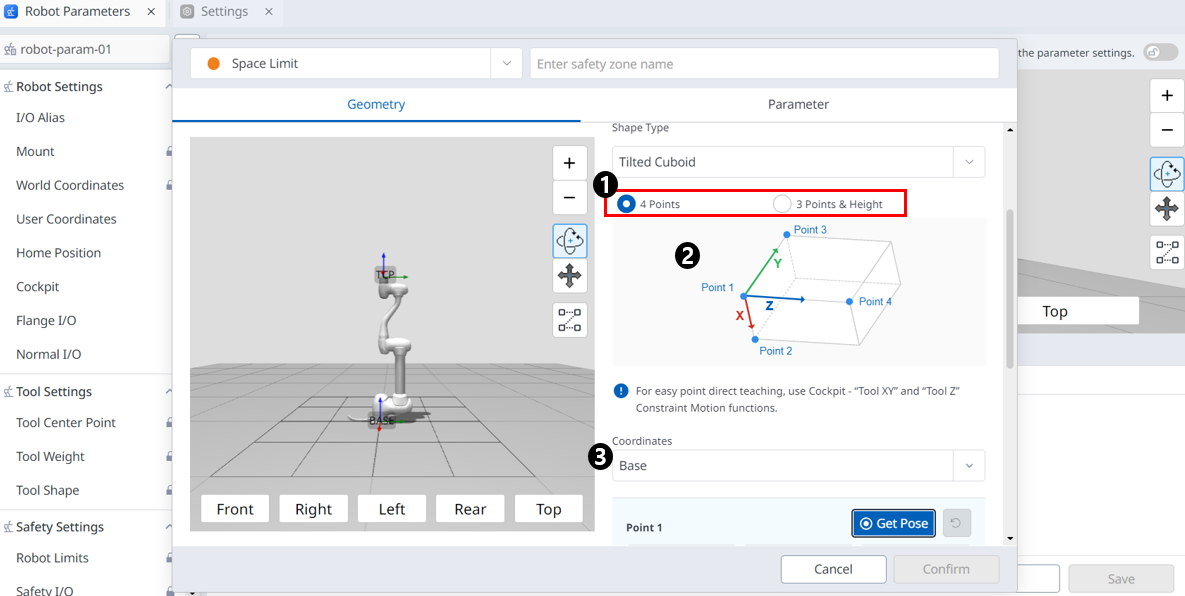

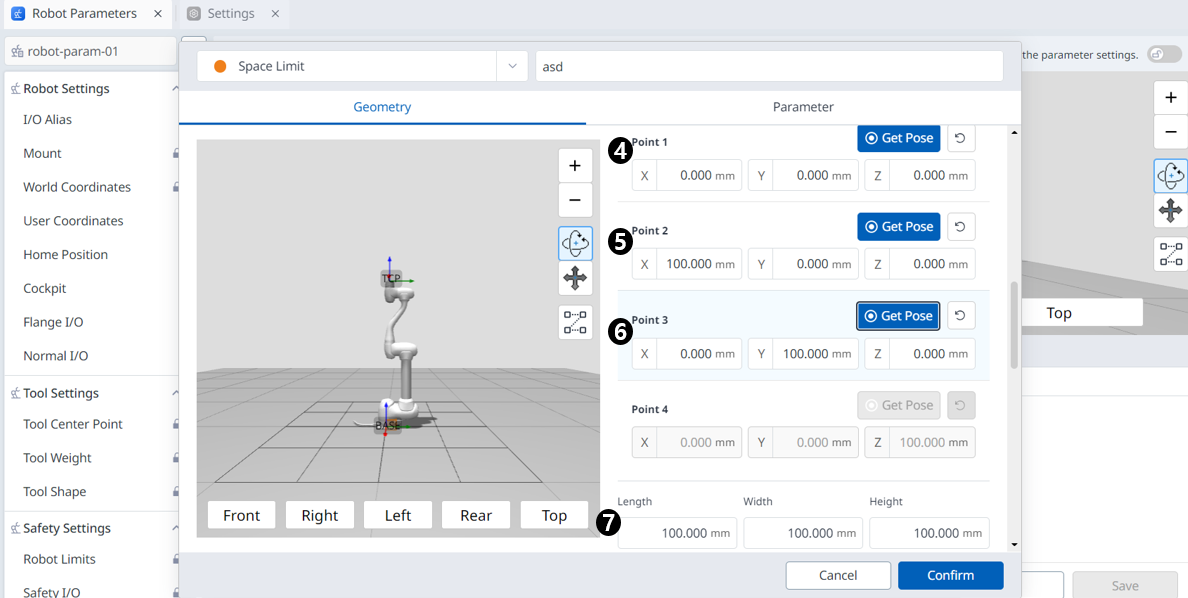

1

Eingabemethode

Sie können die gewünschte Eingabemethode auswählen.

2

Raumbild

Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.

3

Koordinaten

In dieser Dropdown-Liste können entweder Basis- oder Weltkoordinaten ausgewählt werden.

4

Punkt 1

In jedem Feld wird der Wert für Punkt 1 eingegeben.

5

Punkt 2

In jedem Feld wird der Wert für Punkt 2 eingegeben.

6

Punkt 3

In jedem Feld wird der Wert für Punkt 3 eingegeben.

7

Punkt 4

In jedem Feld wird der Wert für Punkt 4 eingegeben.

8

Speichererweiterung

In diesem Feld kann die Speichererweiterung festgelegt werden.

9

Abbrechen

Mit dieser Schaltfläche kann die Einstellung abgebrochen werden.

10

Bestätigen

Mit dieser Taste können Sie die Einstellung bestätigen.

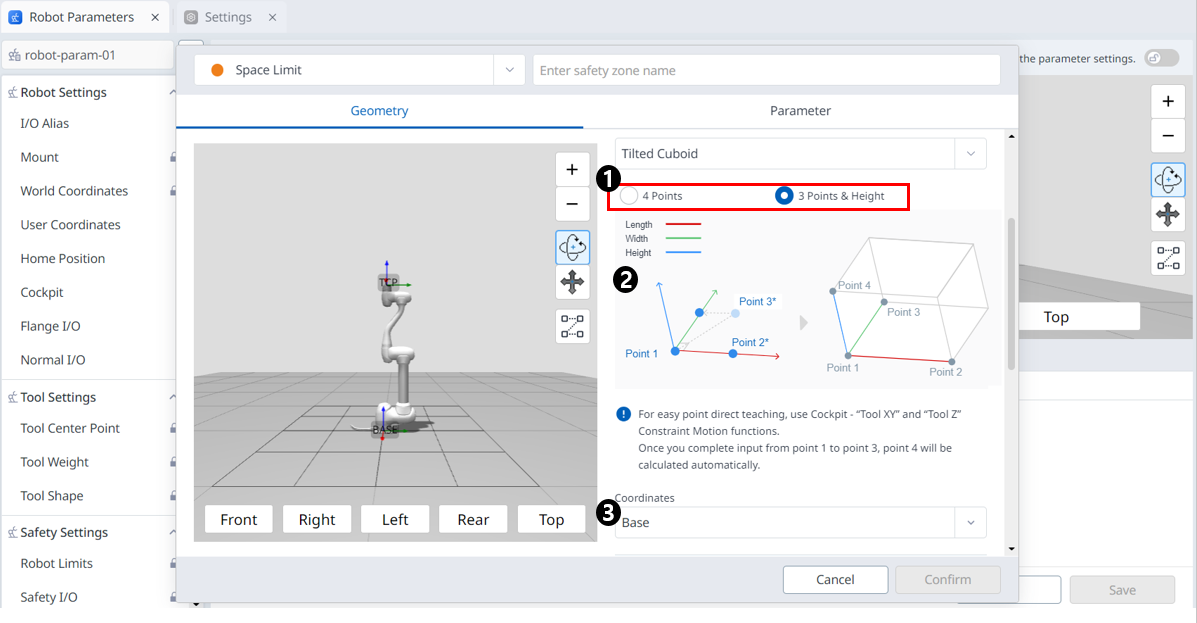

1

Eingabemethode

Sie können die gewünschte Eingabemethode auswählen.

2

Raumbild

Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.

3

Koordinaten

In dieser Dropdown-Liste können entweder Basis- oder Weltkoordinaten ausgewählt werden.

4

Punkt 1

In jedem Feld wird der Wert für Punkt 1 eingegeben.

5

Punkt 2

In jedem Feld wird der Wert für Punkt 2 eingegeben.

6

Punkt 3

In jedem Feld wird der Wert für Punkt 3 eingegeben.

7

Größeneinstellungen

Geben Sie die Werte für Länge, Breite und Höhe ein.

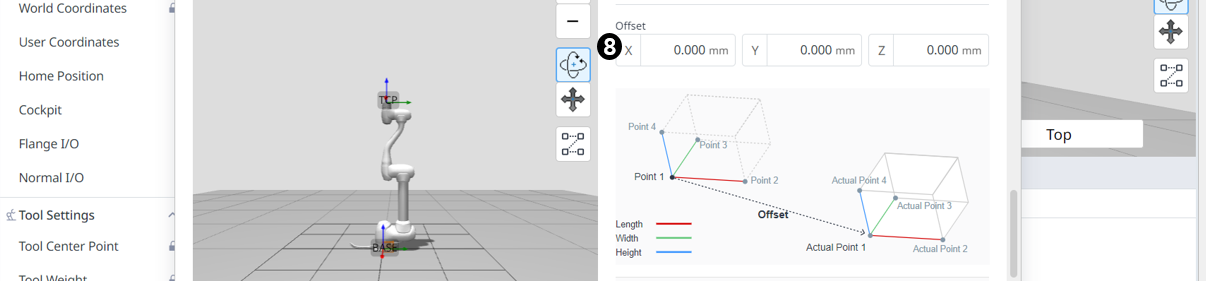

8

Offset-Einstellungen

Geben Sie einen Offsetwert ein.

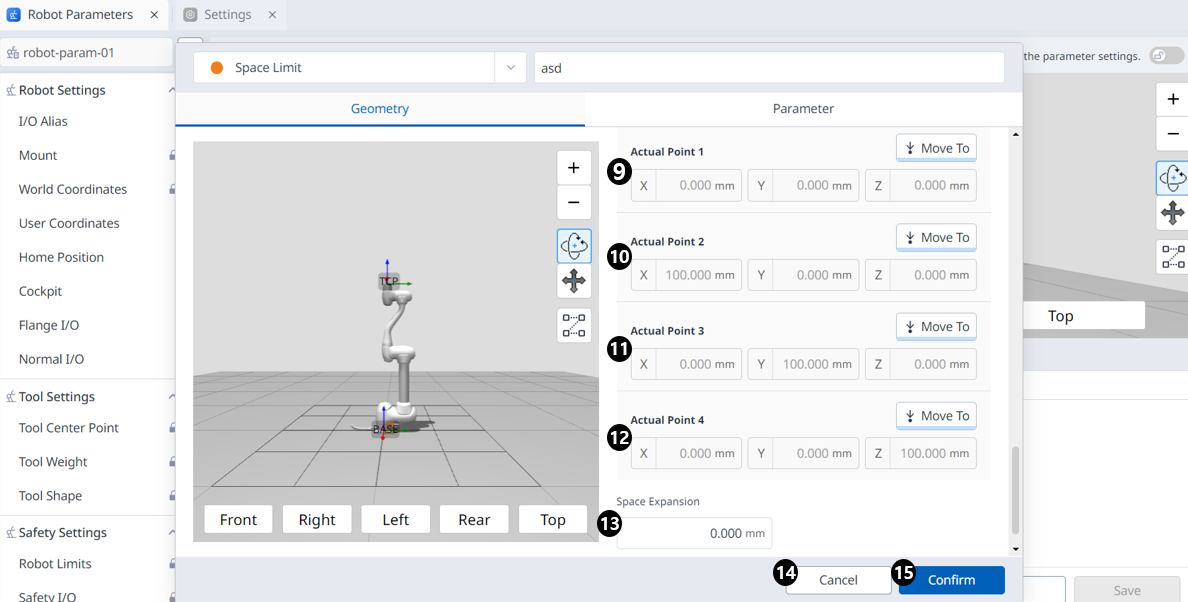

9

Tatsächlicher Punkt 1

Sie können den tatsächlichen Wert von Punkt 1 überprüfen, der anhand der 3-Punkte-, Größen- und Offsetinformationen berechnet wird.

10

Tatsächlicher Punkt 2

Sie können den tatsächlichen Wert von Punkt 2 überprüfen, der anhand der 3-Punkte-, Größen- und Offsetinformationen berechnet wird.

11

Tatsächlicher Punkt 3

Sie können den tatsächlichen Wert von Punkt 3 überprüfen, der anhand der 3-Punkte-, Größen- und Offsetinformationen berechnet wird.

12

Tatsächlicher Punkt 4

Sie können den tatsächlichen Wert von Punkt 4 überprüfen, der anhand der 3-Punkte-, Größen- und Offsetinformationen berechnet wird.

13

Speichererweiterung

In diesem Feld kann die Speichererweiterung festgelegt werden.

14

Abbrechen

Mit dieser Schaltfläche kann die Einstellung abgebrochen werden.

15

Bestätigen

Mit dieser Taste können Sie die Einstellung bestätigen.

1

Formtyp

Der gewünschte Formtyp kann in dieser Dropdown-Liste ausgewählt werden.

2

Formbild

Dies ist der Bereich, in dem das Bild des ausgewählten Typs angezeigt wird.

3

Koordinaten

In dieser Dropdown-Liste können entweder Basis- oder Weltkoordinaten ausgewählt werden.

4

Oben

In dieses Feld wird der obere Wert eingegeben.

5

Senken

In dieses Feld wird der niedrigere Wert eingegeben.

6

Ebenenstart X, Y

In diesem Feld wird der Startpunkt der Ebene eingegeben.

7

Fensterende X,Y

In diesem Feld wird der Endpunkt der Ebene eingegeben.

8

Neue Ebene Hinzufügen

Wenn Sie auf diese Schaltfläche klicken, wird eine neue Ebene hinzugefügt.

9

Auswahlpunkt

In jedem Feld werden die Werte für den Auswahlpunkt eingegeben.

10

Speichererweiterung

In diesem Feld kann die Speichererweiterung festgelegt werden.

11

Abbrechen

Mit dieser Schaltfläche kann die Einstellung abgebrochen werden.

12

Bestätigen

Mit dieser Taste können Sie die Einstellung bestätigen.
