A térhatár és a zónák alakja áttekintése

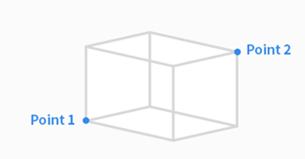

Cuboid

A Space Limit/Zone alakja egy cuboid.

• Adja mega cuboid alsó végpontját ( 1. Pont) és felső végpontját ( 2. Pont), majd érintse meg a póz mentése gombot.

Megdöntött cuboid

A Space Limit /Zone alakja egy megdöntött cuboidként jönlétre.

• Adja meg a referenciapontot ( 1. Pont), az xtengely végpontját ( 2. Pont), az ytengely végpontját ( 3. pont), És a megdöntött cuboid z-tengely végpontja (4. Pont), majd érintse meg a Save Pose (póz mentése) gombot.

• A 3 vonalnak (1-Point2. Pont, 1-3. Pont, 1-4. Pont) derékszögben kell keresztbe tenni egymást. (a +/- 5 fokos eltérés elfogadható)

• Ha korlátozott mozgásfunkciókat használ, mint például a „sík kényszerítés” és a „tengelykényszer” a pilótafülkében, a 1. Pontot használva referenciapontként , a 2. Pont 3. Pontjának pontjai,a 4. pontkönnyebben megtalálható.

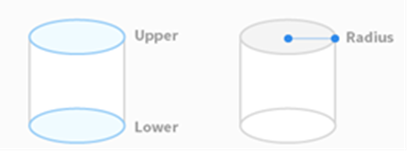

Henger

A Space Limit / Zone alakja hengerként jön létre.

Adja meg a pontot sugártávolságban, a felső sík és a henger alsó síkjának pontját, majd érintse meg a póz mentése gombot.

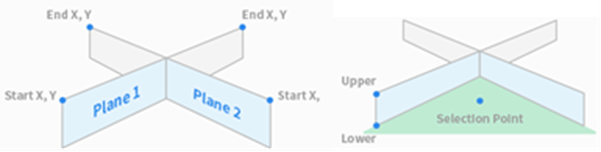

Többsíkú doboz

A Space Limit/Zone alakja többsíkú dobozként jönlétre.

• Állítsa be a többsíkú mező felső és alsó magasságát, majd a póz hozzáadása gomb megnyomásával adjon hozzá egy síkot.

• Válassza ki az X és Y koordinátákat a sík irányának beállításához, majd érintse meg a póz mentése gombot. Legfeljebb hat sík konfigurálható.

• Állítsa be a pont koordinátáit a beállítani kívánt területen.

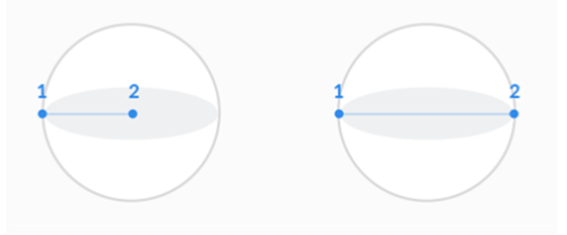

Gömb

A térhatár /zóna alakja gömbként jön létre.

• A sugár konfigurálásához adja meg a gömb középpontjának és végpontjának helyzetét, és az átmérő konfigurálásához adja meg a gömb két végpontját, majd érintse meg a póz mentése gombot.
