A Backdrive lekapcsolja a motorokról érkező energiát, és csak a fékeket engedi ki, hogy a robot ízületei külső erő alatt mozoghassanak. Ez a funkció akkor használatos, ha a robot nem tud visszatérni a normál állapotba a helyreállítási mód vagy a Handteriding segítségével. A Backdrive (hátsóhajtás) üzemmódban a felhasználó be- vagy kikapcsolhatja az egyes ízületek fékjét.

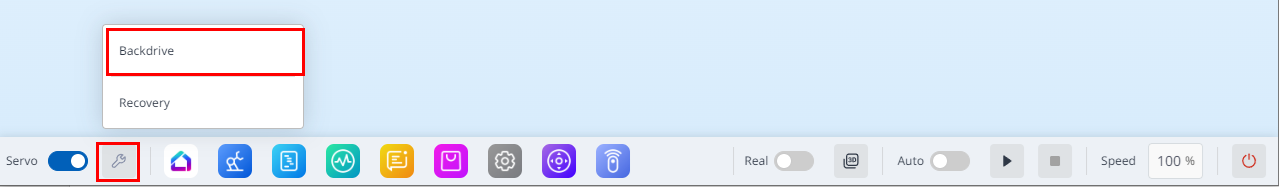

A Backdrive modulba való belépéshez érintse meg az alján található Backdrive&Recovery modult.

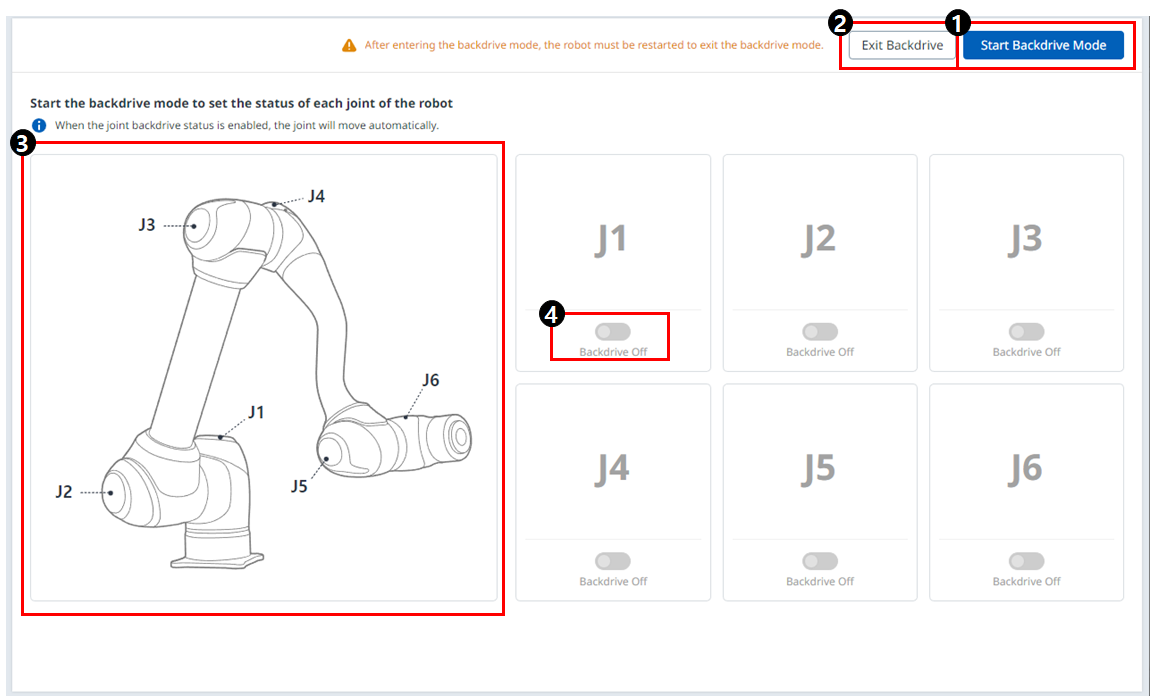

Menüelemek
|
|
Tétel |
Leírás |
|---|---|---|
|
1 |
Indítsa el a hátsóhajtás üzemmódot |
Ez a gomb lehetővé teszi a Backdrive mód futtatását. |
|
2 |
Kilépés a hátsómeghajtóból |
Ezzel a gombbal kiléphet a Backdrive modulból. |
|
3 |
Közös kép |
Ez egy olyan kép, amely leírja az egyes ízületek helyzetét. |
|
4 |
Be-/kikapcsoló gomb |
Kiválaszthatja, hogy engedélyezi-e az egyes ízületekhez. |
A Backdrive mód beállításának folyamata a következő:
-
Érintse meg a főmenü Backdrive gombjának Status (állapot) gombját .Ha a Backdrive gomb nincs engedélyezve, a vészleállító gomb vagy a szervo ki gomb megnyomása engedélyezi.Ha a szervo be van kapcsolva, a következő felugró ablak jelenik meg, és a szervo automatikusan kikapcsol.
-
A
Backdrive Mode (Backdrive mód indítása) gomb a Backdrive (Backdrive) képernyőn.
-
Az egyes ízületek fékjeinek kioldására SZOLGÁLÓ KI/BE gombok engedélyezvevannak.
-
-
Állítsa be a csukló fékjét OFF (Kiengedés) állásba, és erővel mozgassaa robotot.A lassító lassulási aránya miatt a kötés a manipulátor súlya miatt nem magas, és a mozgási sebesség, amikor az erőt alkalmazzák, szintén nem magas.Ha a lassító meghibásodik, vagy ha az ízületek egy bizonyos sebességnél gyorsabban mozognak a nulla gravitációs mozgás során, a biztonság érdekében az összes ízület fékei automatikusan működésbelépnek.
-
Állítsa BE a féket (tartsa lenyomva), amikor a helyzetváltás befejeződött.
-
Érintse meg a főmenü bekapcsoló gombját az operációs program kikapcsolásához, érintse meg és tartsa lenyomva a betanító medál tetején található bekapcsoló gombot a rendszer kikapcsolásához, majd nyomja meg újra a rendszer bekapcsolásához. A Backdrive állapota felszabadul, és a munka normál módon folytatható.
-
Mozgassa az egyes ízületeket a normál munkatartományba egyenként, egymást követő sorrendben.
-
Ha a Backdrive mód végrehajtva van, a rendszert újra kell indítani a normál munka folytatásához.
-
Legyen óvatos, mivel a tengely Backdrive módban való elhelyezkedésétől függően ideiglenes megereszkedést okozhat.
