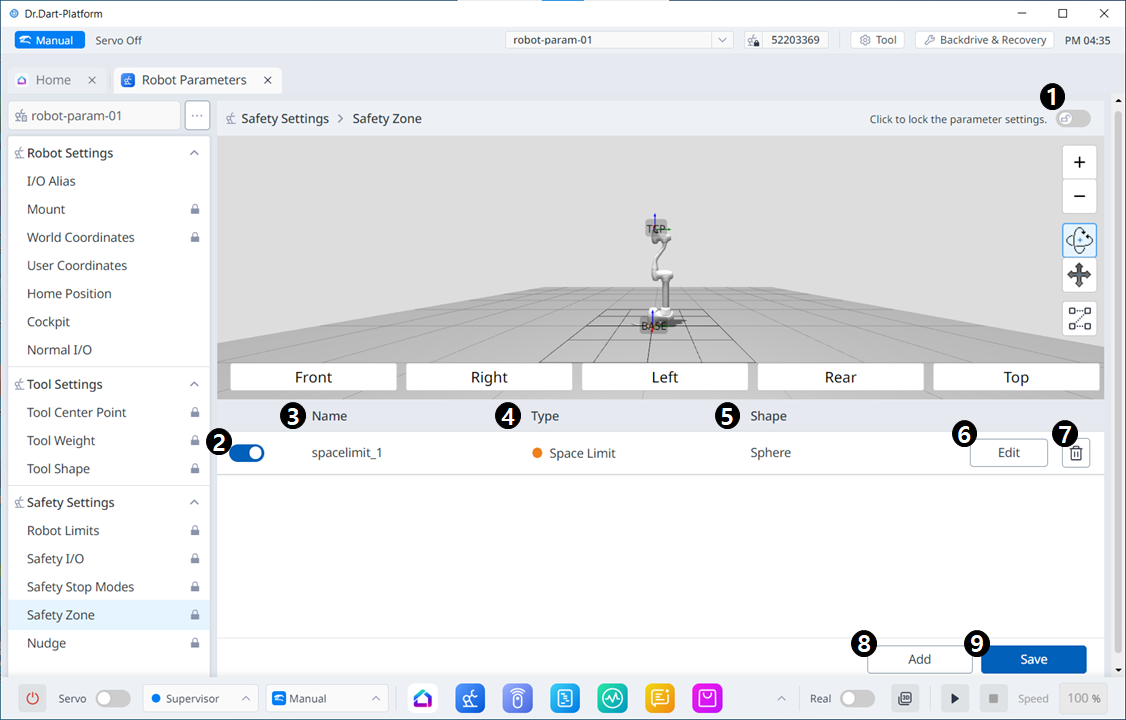

Biztonsági zóna

Menüelemek

	Tétel	Leírás
1	Kapcsoló gomb zárolása	A beállított érték zárolása. A biztonsági jelszó szükséges a beállított érték módosításához.
2	Válassza ki, hogy engedélyezi-e.	Ez a gomb lehetővé teszi a létrehozott biztonsági zóna alkalmazását/alkalmazását.
3	Zóna neve	A felhasználó által a biztonsági zóna létrehozásakor megadott név
4	Zóna típusa	Biztonsági zóna típusok (mindegyik típus különböző paramétereket állít be) Térkorlát Együttműködési zóna Zúzódásmegelőző zóna Ütközési érzékenység csökkentési zóna Eszköz tájolásának határzónája Egyéni zóna
5	Zóna alakja	Biztonsági zóna alakzatok Cuboid Henger Gömb Döntött Cuobid Többsíkú doboz
6	Szerkesztés	Ez a gomb lehetővé teszi a létrehozott biztonsági zóna beállításainak szerkesztését. A gomb megnyomásával megjelenik egy előugró ablak, amely lehetővé teszi a biztonsági zóna szerkesztését.
7	Törlés	Ez a gomb lehetővé teszi a biztonságos zóna törlését.
8	Add (Hozzáadás)	Ez a gomb lehetővé teszi a biztonságos zóna hozzáadását. Ez a gomb egy felugró ablakot hoz létre, amely lehetővé teszi a biztonságos zóna hozzáadását.
9	Mentés	Ez a gomb lehetővé teszi a biztonsági zónával kapcsolatos beállítások mentését.

Gömb

Menüelemek

	Tétel	Leírás

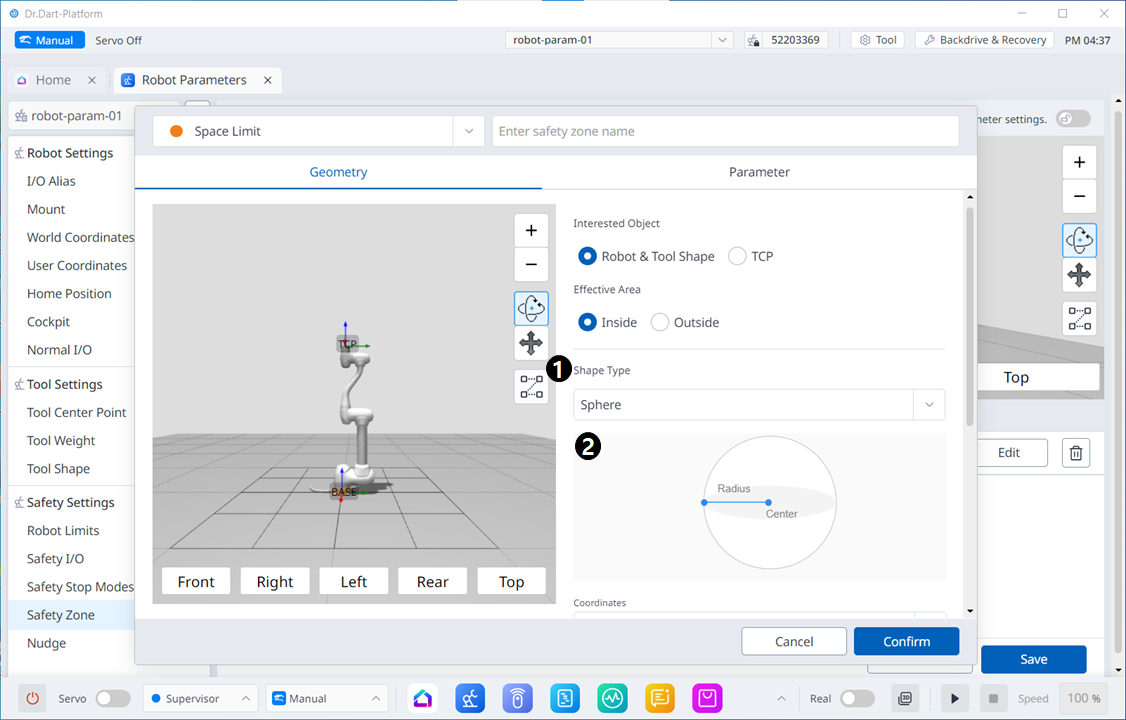

1	Alakzat típusa	A kívánt alakzattípus kiválasztható ebből a legördülő menüből.
2	Kép formázása	Ez az a terület, ahol a kiválasztott típus képe látható.

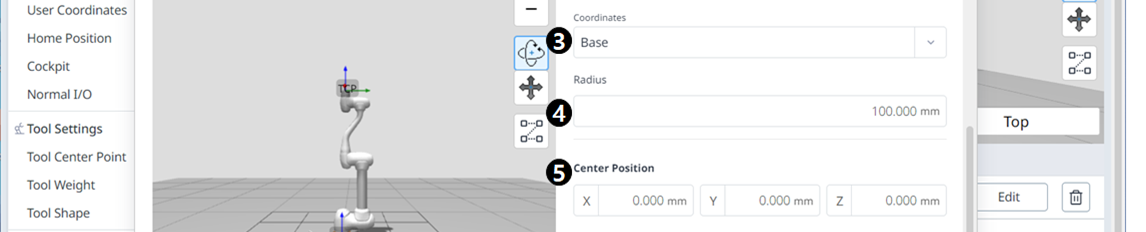

3	Koordináták	A Base (Alap) vagy a World (világ) koordináták közül választhat.
4	Sugár	Itt adja meg a sugár értékét.
5	Középső helyzet	A középső érték ezekben a mezőkben állítható be az X-, Y- és z-tengelyek mindegyikéhez.
6	Automatikus számítás	Ezzel a gombbal engedélyezhető az Automatikus mérés opció.
7	Automatikus számítási kép	Ezen a területen látható az automatikus méréshez szükséges kép. Ez akkor jelenik meg, ha az Auto Measure (Automatikus mérés) opció engedélyezve van.
8	1. Pont	Minden mező a 1. Pont értékét adja meg.
9	2. Pont	Minden mező a 2. Pont értékét adja meg.
10	Automatikus számítás	Ez a gomb lehetővé teszi az Auto Measure (Automatikus mérés) aktiválását.

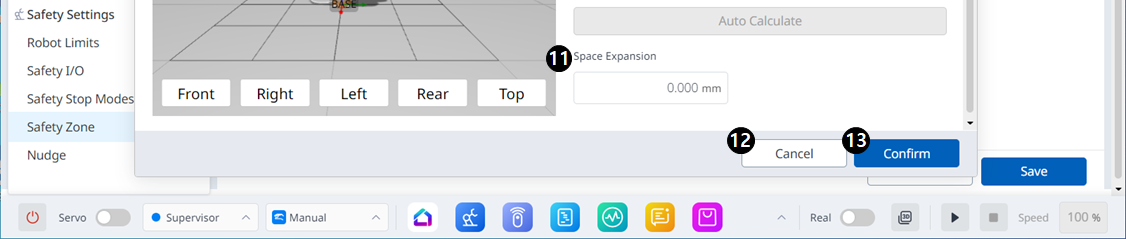

11	Térbővítés	Ez az a mező, ahol a szóköz-bővítés beállítható.
12	Mégse	Ez a gomb lehetővé teszi a beállítás törlését.
13	Erősítse meg	Ezzel a gombbal jóváhagyhatja a beállítást.

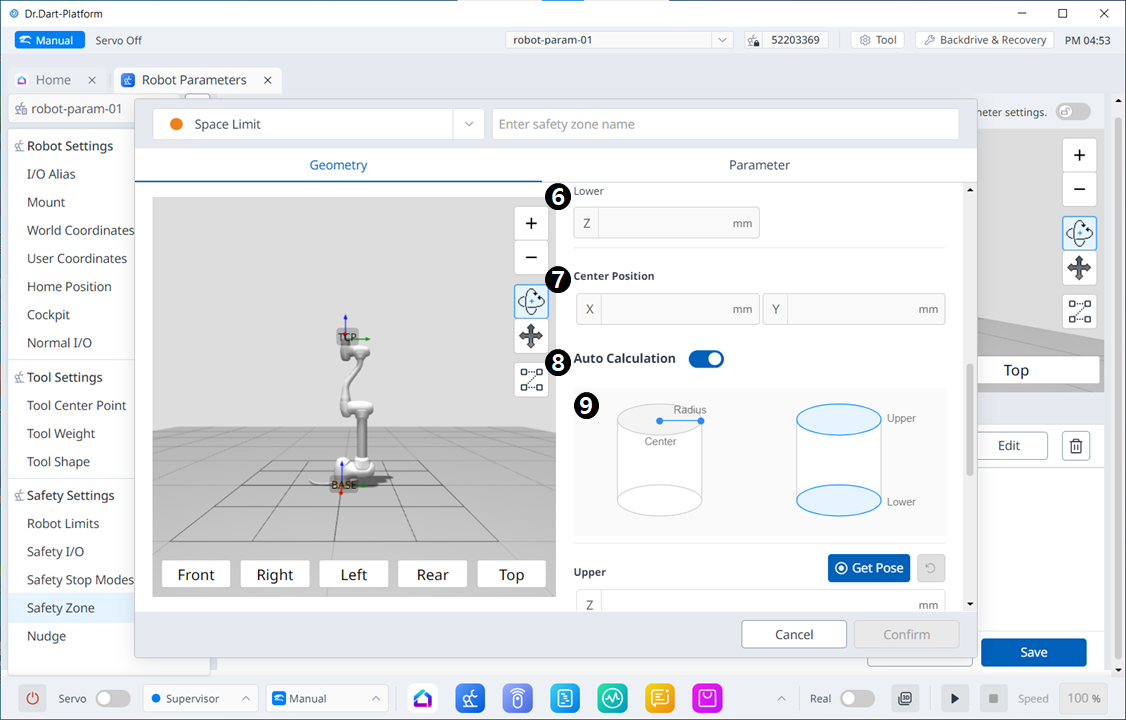

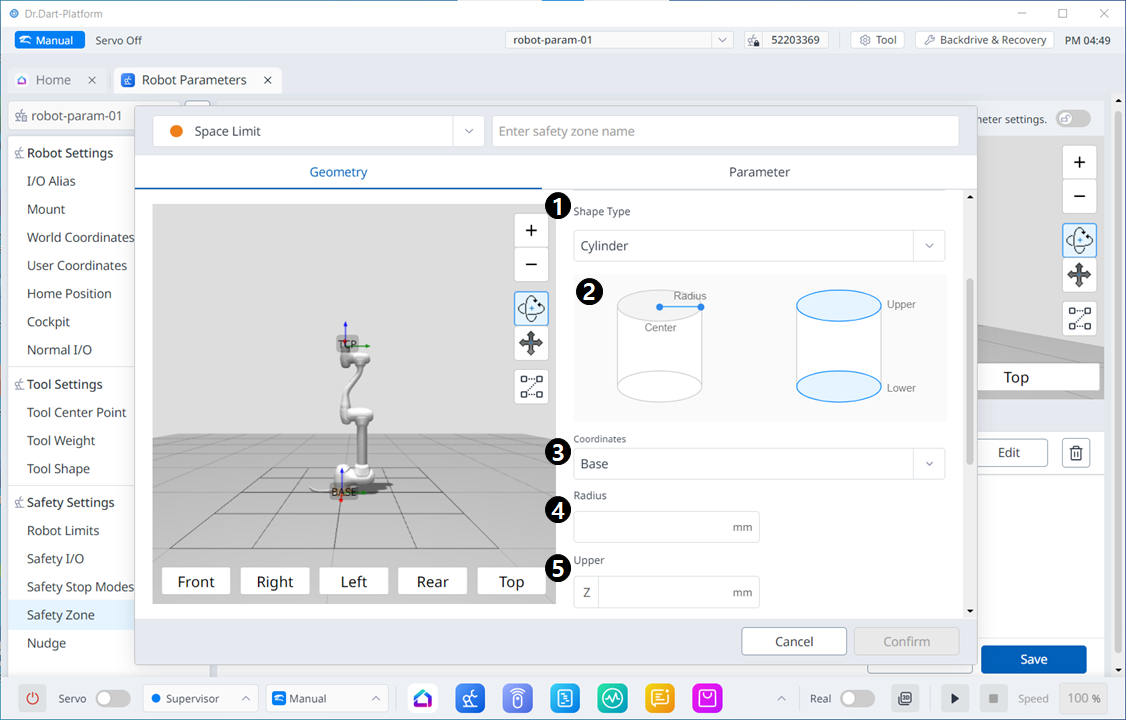

Henger

Menüelemek

	Tétel	Leírás
1	Alakzat típusa	A kívánt alakzattípus kiválasztható ebből a legördülő menüből.
2	Kép formázása	Ez az a terület, ahol a kiválasztott típus képe látható.
3	Koordináták	A Base (Alap) vagy a World (világ) koordináták közül választhat.
4	Sugár	Itt adja meg a sugár értékét.
5	Felső	Ez a mező adja meg a felső értéket.
6	Alacsonyabb	Ebben a mezőben adja meg az alacsonyabb értéket.
7	Középső helyzet	A középső érték ezekben a mezőkben állítható be az X- és Y-tengelyek mindegyikéhez.
8	Automatikus számítás	Ezzel a gombbal engedélyezhető az Automatikus mérés opció.
9	Kép automatikus kiszámítása	Ezen a területen látható az automatikus méréshez szükséges kép. Ez akkor jelenik meg, ha az Auto Measure (Automatikus mérés) opció engedélyezve van.

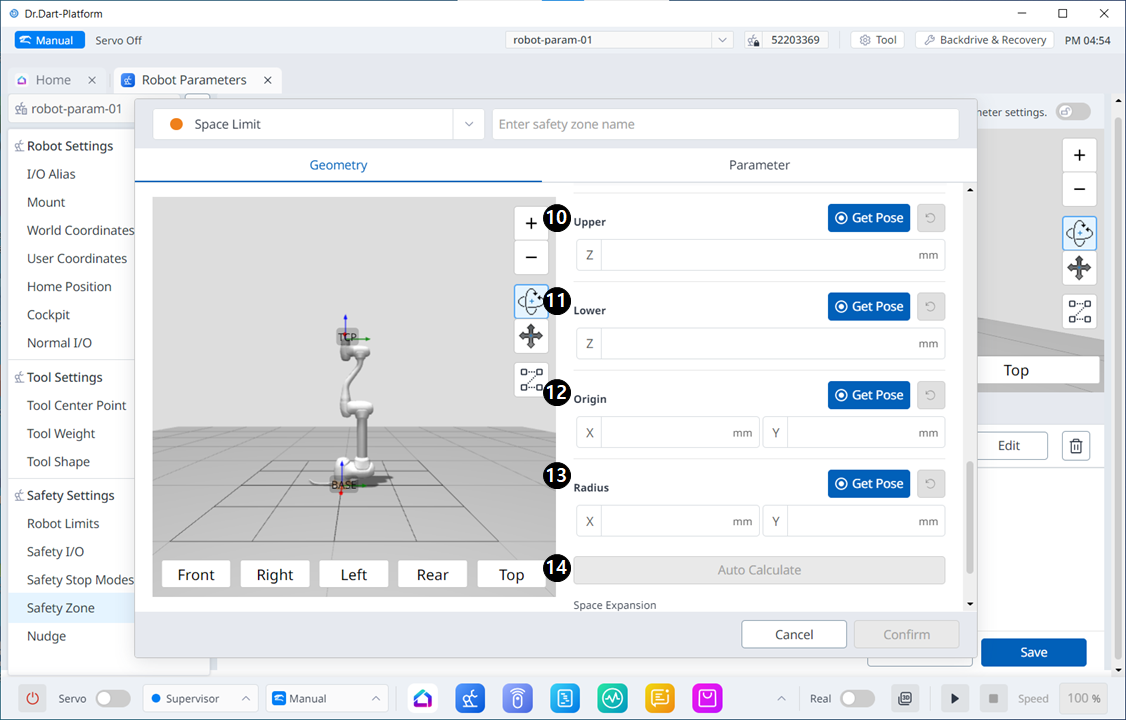

10	Felső	Ez a mező adja meg a felső értéket.
11	Alacsonyabb	Ebben a mezőben adja meg az alacsonyabb értéket.
12	Származási hely	Ez a mező adja meg a származási értéket.
13	Sugár	Ez a mező adja meg a sugár értékét.
14	Automatikus számítás	Ez a gomb lehetővé teszi az Auto Calculate (Automatikus számítás) végrehajtását.

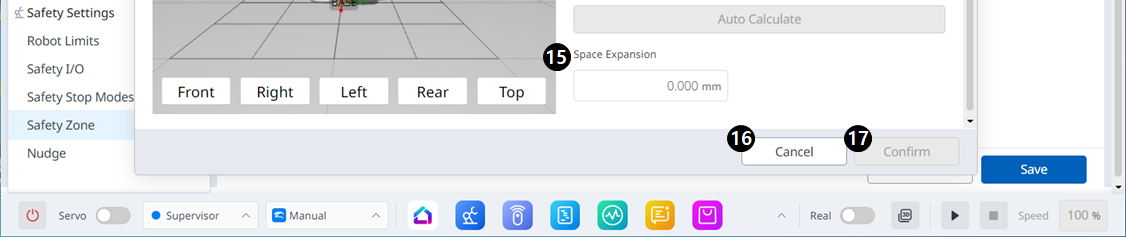

15	Térbővítés	Ez az a mező, ahol a szóköz-bővítés beállítható.
16	Mégse	Ez a gomb lehetővé teszi a beállítás törlését.
17	Erősítse meg	Ezzel a gombbal jóváhagyhatja a beállítást.

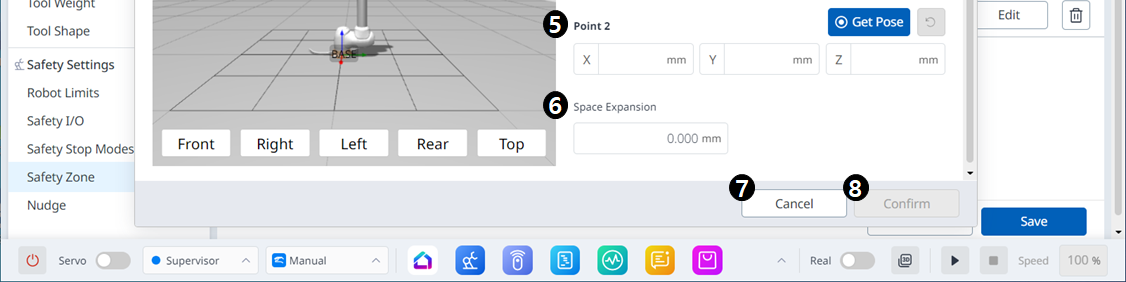

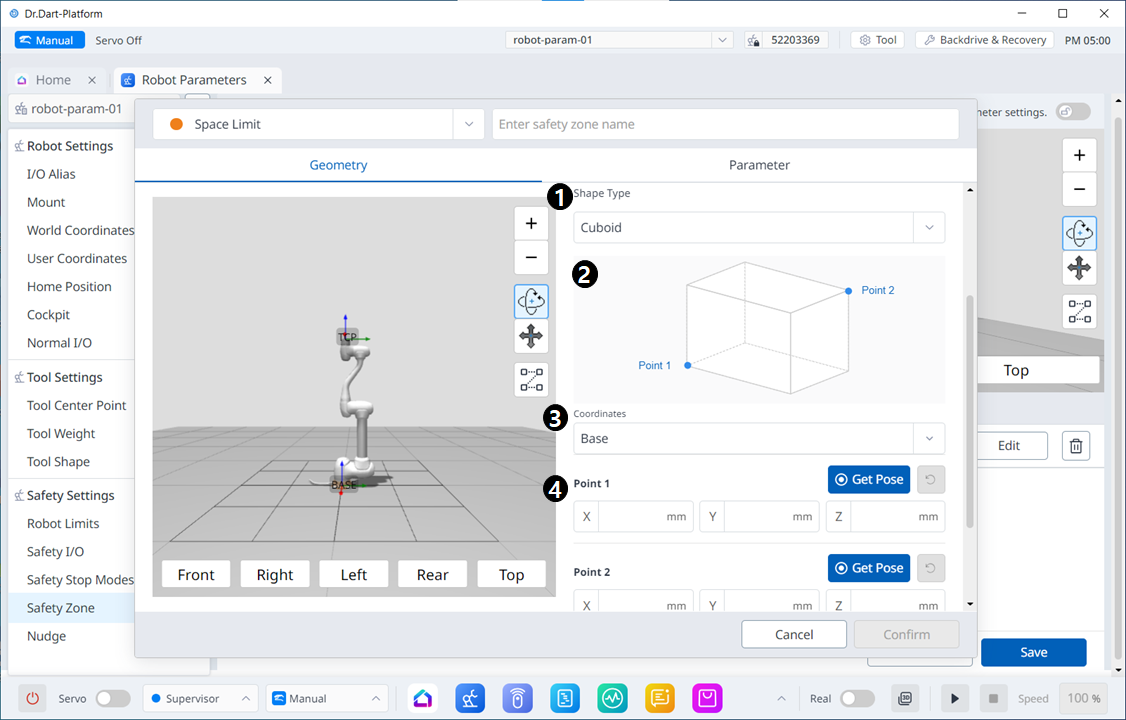

Cuboid

	Tétel	Leírás
1	Alakzat típusa	A kívánt alakzattípus kiválasztható ebből a legördülő menüből.
2	Kép formázása	Ez az a terület, ahol a kiválasztott típus képe látható.
3	Koordináták	A Base (Alap) vagy a World (világ) koordináták közül választhat.
4	1. Pont	Minden mező a 1. Pont értékét adja meg.
5	2. Pont	Minden mező a 2. Pont értékét adja meg.
6	Térbővítés	Ez az a mező, ahol a szóköz-bővítés beállítható.
7	Mégse	Ez a gomb lehetővé teszi a beállítás törlését.
8	Erősítse meg	Ezzel a gombbal jóváhagyhatja a beállítást.

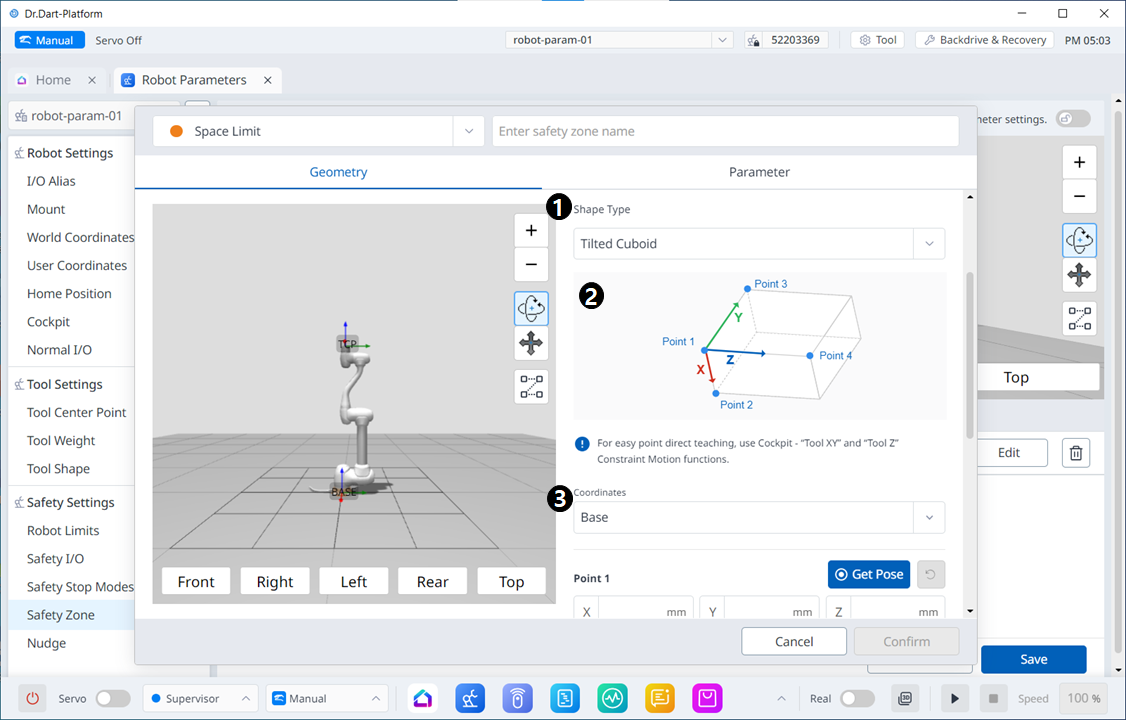

Megdöntött cuboid

Menüelemek

	Tétel	Leírás
1	Hely típusa	A kívánt alakzattípus kiválasztható ebből a legördülő menüből.
2	Űrkép	Ez az a terület, ahol a kiválasztott típus képe látható.
3	Információ. Üzenet	Ez a beállításhoz szükséges tájékoztató üzenet.
4	Koordináták	A Base (Alap) vagy a World (világ) koordináták közül választhat.

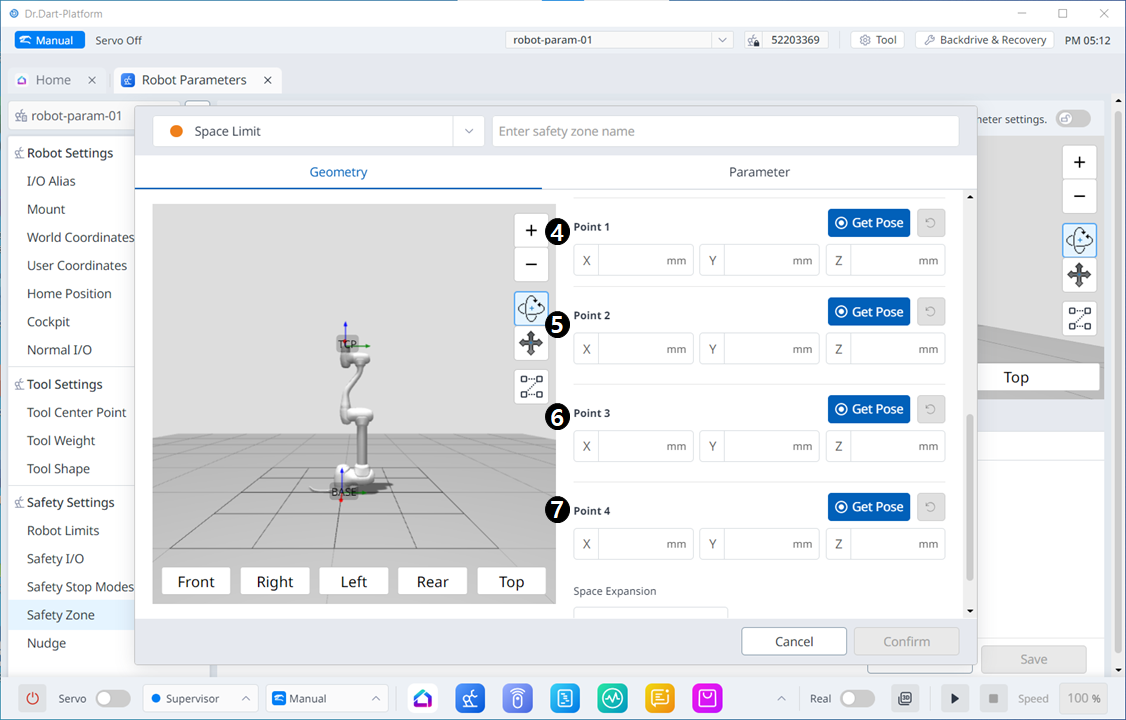

5	1. Pont	Minden mező a 1. Pont értékét adja meg.
6	2. Pont	Minden mező a 2. Pont értékét adja meg.
7	3. Pont	Minden mező a 3. Pont értékét adja meg.
8	4. Pont	Minden mező a 4. Pont értékét adja meg.
9	Térbővítés	Ez az a mező, ahol a szóköz-bővítés beállítható.
10	Mégse	Ez a gomb lehetővé teszi a beállítás törlését.
11	Erősítse meg	Ezzel a gombbal jóváhagyhatja a beállítást.

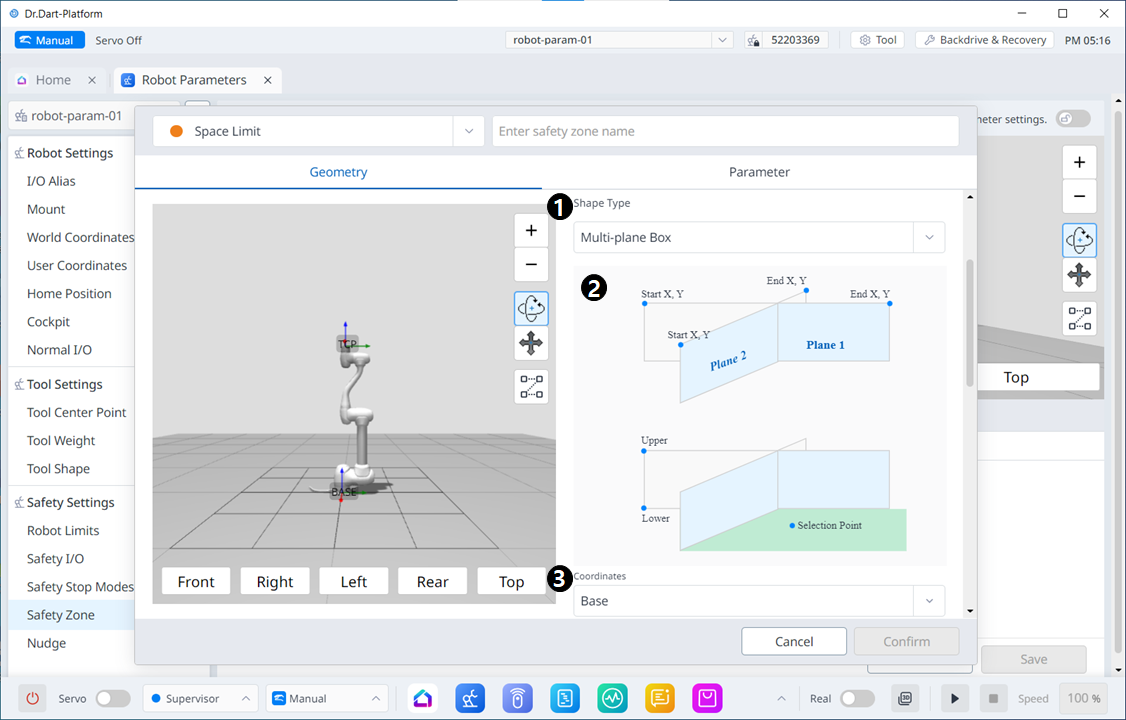

Többsíkú doboz

Menüelemek

	Tétel	Leírás
1	Alakzat típusa	A kívánt alakzattípus kiválasztható ebből a legördülő menüből.
2	Kép formázása	Ez az a terület, ahol a kiválasztott típus képe látható.
3	Koordináták	A Base (Alap) vagy a World (világ) koordináták közül választhat.

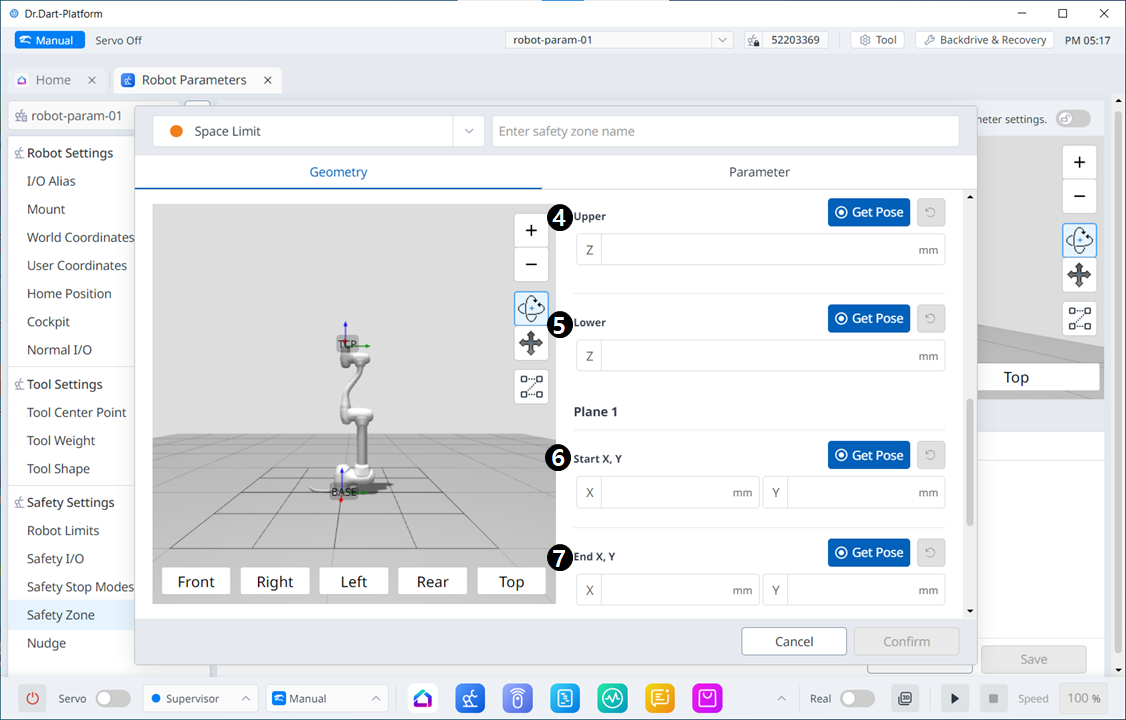

4	Felső	Ez a mező adja meg a felső értéket.
5	Alacsonyabb	Ebben a mezőben adja meg az alacsonyabb értéket.
6	Plane Start X, Y	Ez a mező az, ahol a repülőgép kezdőpontját beírta.
7	Panel vége X,Y	Ez a mező az, ahol a repülőgép végpontját beírta.
8	Új sík hozzáadása	Erre a gombra kattintva új sík kerül hozzáadásra.
9	Kiválasztási pont	Minden mező, ahol a kijelölési pont értékeit a rendszer beírta.
10	Térbővítés	Ez az a mező, ahol a szóköz-bővítés beállítható.
11	Mégse	Ez a gomb lehetővé teszi a beállítás törlését.
12	Erősítse meg	Ezzel a gombbal jóváhagyhatja a beállítást.
