Bezpečnostní zóna

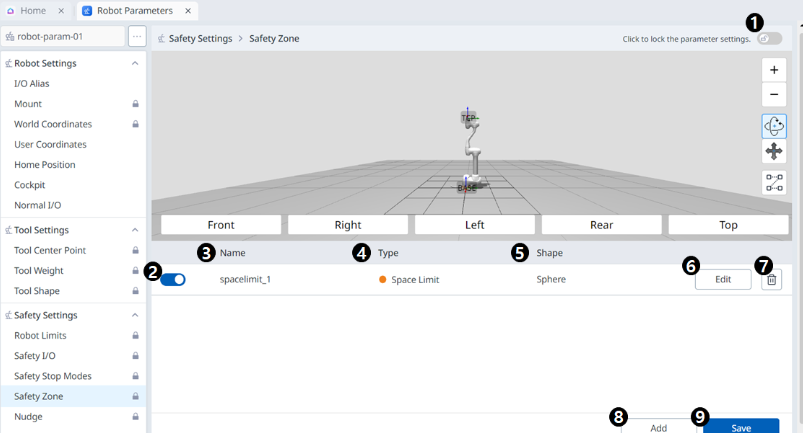

Obrazovka nastavení bezpečnostní zóny

Nabídka

	Položky	Popis
1	Tlačítko pro přepnutí zámku	Slouží k uzamčení nastavené hodnoty. Pro změnu nastavené hodnoty je vyžadováno bezpečnostní heslo.
2	Vyberte, zda chcete povolit	Toto tlačítko umožňuje použít/zrušit aplikaci vytvořené zóny bezpečnosti.
3	Název zóny	Jméno, které uživatel zadal při vytváření bezpečnostní zóny
4	Typ zóny	Typy bezpečnostních zón (každý typ má různé parametry pro nastavení) Mezerový limit Kolaborativní zóna Zóna prevence drcení Zóna snížení citlivosti kolize Zóna limitu orientace nástroje Vlastní zóna
5	Tvar zóny	Tvary bezpečnostních zón Kuboid Válec Koule Nakloněný Cuboid Víceúrovňový box
6	Upravit	Toto tlačítko umožňuje upravit nastavení vytvořené zóny bezpečnosti. Stisknutím tohoto tlačítka se zobrazí překryvné okno, které umožňuje upravit bezpečnostní zónu.
7	Odstranit	Toto tlačítko umožňuje odstranění bezpečné zóny.
8	Přidat	Toto tlačítko umožňuje přidat bezpečnou zónu. Toto tlačítko vyvolá vyskakovací okno, které umožňuje přidat bezpečnou zónu.
9	Uložit	Toto tlačítko umožňuje uložit jakékoli změny nastavení týkající se bezpečnostní zóny.

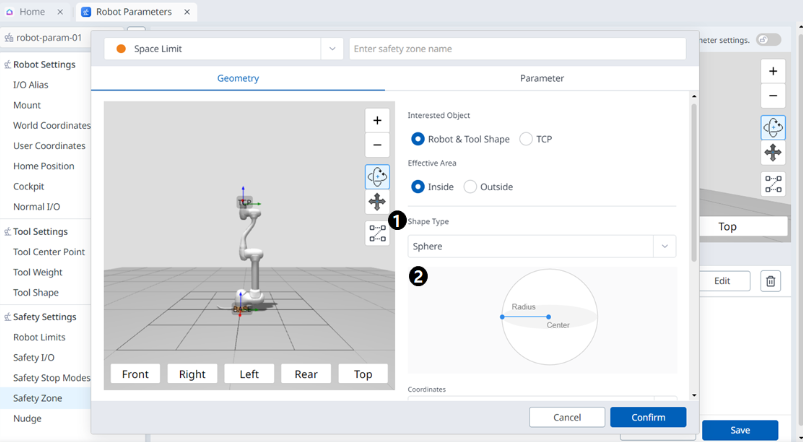

Koule

Unknown Attachment

Unknown Attachment

Nabídka

	Položky	Popis
1	Typ tvaru	Z tohoto rozevíracího seznamu lze vybrat požadovaný typ tvaru.
2	Obrázek tvaru	Jedná se o oblast, kde je vidět obraz vybraného typu.
3	Souřadnice	Z tohoto rozevíracího seznamu lze vybrat souřadnice základny nebo světa.
4	Poloměr	Zde je zadána hodnota poloměru.
5	Střední poloha	Středovou hodnotu lze nastavit v těchto polích pro každou osu X, Y a Z.
6	Automatický výpočet	Toto tlačítko umožňuje povolit možnost Automatické měření.
7	Obraz automatického výpočtu	Tato oblast je místem, kde je vidět obraz požadovaný pro automatické měření. To se zobrazí, když je aktivována možnost Automatické měření.
8	Bod 1	Každé pole je místo, kde je zadána hodnota pro bod 1.
9	Bod 2	Každé pole je místo, kde je zadána hodnota pro bod 2.
10	Automatický výpočet	Toto tlačítko umožňuje provést automatický výpočet.
11	Rozšíření prostoru	Toto pole je místo, kde lze nastavit rozšíření prostoru.
12	Zrušit	Toto tlačítko umožňuje zrušit nastavení.
13	Potvrďte	Toto tlačítko umožňuje potvrdit nastavení.

Válec

Unknown Attachment

Unknown Attachment

Unknown Attachment

Unknown Attachment

Nabídka

	Položky	Popis
1	Typ tvaru	Z tohoto rozevíracího seznamu lze vybrat požadovaný typ tvaru.
2	Obrázek tvaru	Jedná se o oblast, kde je vidět obraz vybraného typu.
3	Souřadnice	Z tohoto rozevíracího seznamu lze vybrat souřadnice základny nebo světa.
4	Poloměr	Zde je zadána hodnota poloměru.
5	Horní	Toto pole je místo, kde je zadána horní hodnota.
6	Nižší	Toto pole je místo, kde je zadána nižší hodnota.
7	Střední poloha	Středovou hodnotu lze nastavit v těchto polích pro každou osu X a Y.
8	Automatický výpočet	Toto tlačítko umožňuje povolit možnost Automatické měření.
9	Automatický výpočet snímku	Tato oblast je místem, kde je vidět obraz požadovaný pro automatické měření. To se zobrazí, když je aktivována možnost Automatické měření.
10	Horní	Toto pole je místo, kde je zadána horní hodnota.
11	Nižší	Toto pole je místo, kde je zadána nižší hodnota.
12	Původ	Toto pole je místo, kde je zadána hodnota původu.
13	Poloměr	Toto pole je místo, kde je zadána hodnota poloměru.
14	Automatický výpočet	Toto tlačítko umožňuje provést automatický výpočet.
15	Rozšíření prostoru	Toto pole je místo, kde lze nastavit rozšíření prostoru.
16	Zrušit	Toto tlačítko umožňuje zrušit nastavení.
17	Potvrďte	Toto tlačítko umožňuje potvrdit nastavení.

Kuboid

Unknown Attachment

Unknown Attachment

Nabídka

	Položky	Popis
1	Typ tvaru	Z tohoto rozevíracího seznamu lze vybrat požadovaný typ tvaru.
2	Obrázek tvaru	Jedná se o oblast, kde je vidět obraz vybraného typu.
3	Souřadnice	Z tohoto rozevíracího seznamu lze vybrat souřadnice základny nebo světa.
4	Bod 1	Každé pole je místo, kde je zadána hodnota pro bod 1.
5	Bod 2	Každé pole je místo, kde je zadána hodnota pro bod 2.
6	Rozšíření prostoru	Toto pole je místo, kde lze nastavit rozšíření prostoru.
7	Zrušit	Toto tlačítko umožňuje zrušit nastavení.
8	Potvrďte	Toto tlačítko umožňuje potvrdit nastavení.

Nakloněný Cuboid

4 bodů

Nabídka

	Položky	Popis
1	metoda zadávání	Můžete si vybrat metodu zadávání, kterou chcete.
2	Vesmírný snímek	Jedná se o oblast, kde je vidět obraz vybraného typu.
3	Souřadnice	Z tohoto rozevíracího seznamu lze vybrat souřadnice základny nebo světa.
4	Bod 1	Každé pole je místo, kde je zadána hodnota pro bod 1.
5	Bod 2	Každé pole je místo, kde je zadána hodnota pro bod 2.
6	Bod 3	Každé pole je místo, kde je zadána hodnota pro bod 3.
7	Bod 4	Každé pole je místo, kde je zadána hodnota pro bod 4.
8	Rozšíření prostoru	Toto pole je místo, kde lze nastavit rozšíření prostoru.
9	Zrušit	Toto tlačítko umožňuje zrušit nastavení.
10	Potvrďte	Toto tlačítko umožňuje potvrdit nastavení.

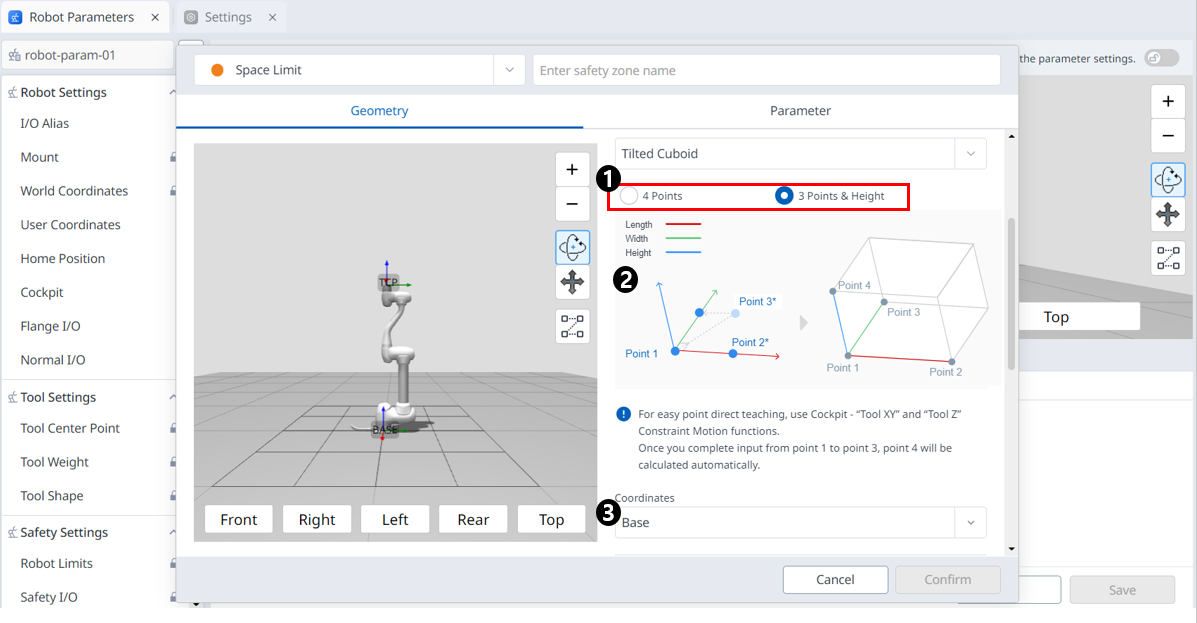

3 bodů a výšky

Nabídka

	Položky	Popis
1	metoda zadávání	Můžete si vybrat metodu zadávání, kterou chcete.
2	Vesmírný snímek	Jedná se o oblast, kde je vidět obraz vybraného typu.
3	Souřadnice	Z tohoto rozevíracího seznamu lze vybrat souřadnice základny nebo světa.
4	Bod 1	Každé pole je místo, kde je zadána hodnota pro bod 1.
5	Bod 2	Každé pole je místo, kde je zadána hodnota pro bod 2.
6	Bod 3	Každé pole je místo, kde je zadána hodnota pro bod 3.
7	nastavení velikosti	Zadejte hodnoty délky, šířky a výšky.

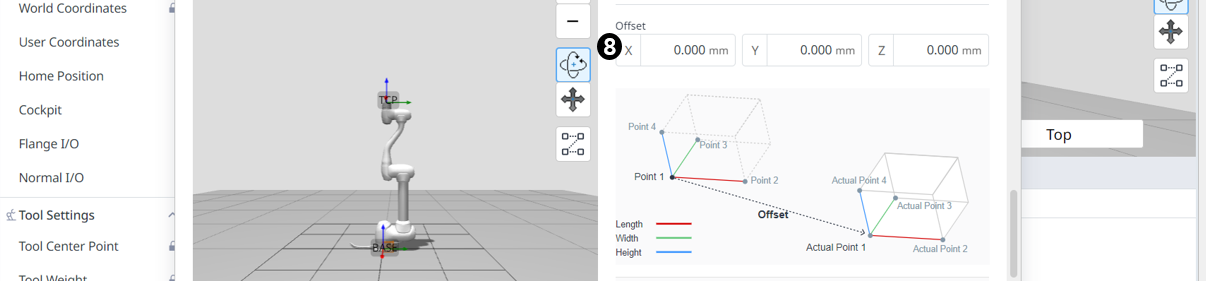

8	nastavení odsazení	Zadejte hodnotu odsazení.
9	Skutečný bod 1	Skutečnou hodnotu bodu 1 můžete zkontrolovat na základě informací o bodu 3, velikosti a odsazení.
10	Skutečný bod 2	Skutečnou hodnotu bodu 2 můžete zkontrolovat na základě informací o bodu 3, velikosti a odsazení.
11	Skutečný bod 3	Skutečnou hodnotu bodu 3 můžete zkontrolovat na základě informací o bodu 3, velikosti a odsazení.
12	Skutečný bod 4	Skutečnou hodnotu bodu 4 můžete zkontrolovat na základě informací o bodu 3, velikosti a odsazení.
13	Rozšíření prostoru	Toto pole je místo, kde lze nastavit rozšíření prostoru.
14	Zrušit	Toto tlačítko umožňuje zrušit nastavení.
15	Potvrďte	Toto tlačítko umožňuje potvrdit nastavení.

Víceúrovňový box

Unknown Attachment

Unknown Attachment

Unknown Attachment

Nabídka

	Položky	Popis
1	Typ tvaru	Z tohoto rozevíracího seznamu lze vybrat požadovaný typ tvaru.
2	Obrázek tvaru	Jedná se o oblast, kde je vidět obraz vybraného typu.
3	Souřadnice	Z tohoto rozevíracího seznamu lze vybrat souřadnice základny nebo světa.
4	Horní	Toto pole je místo, kde je zadána horní hodnota.
5	Nižší	Toto pole je místo, kde je zadána nižší hodnota.
6	Začátek roviny X, Y	Toto pole je místo, kde je zadán počáteční bod roviny.
7	Konec podokna X,Y	Toto pole je místo, kde je zadán koncový bod roviny.
8	Přidat novou rovinu	Klepnutím na toto tlačítko přidáte novou rovinu.
9	Bod výběru	Každé pole je místo, kde se zadávají hodnoty bodů výběru.
10	Rozšíření prostoru	Toto pole je místo, kde lze nastavit rozšíření prostoru.
11	Zrušit	Toto tlačítko umožňuje zrušit nastavení.
12	Potvrďte	Toto tlačítko umožňuje potvrdit nastavení.
