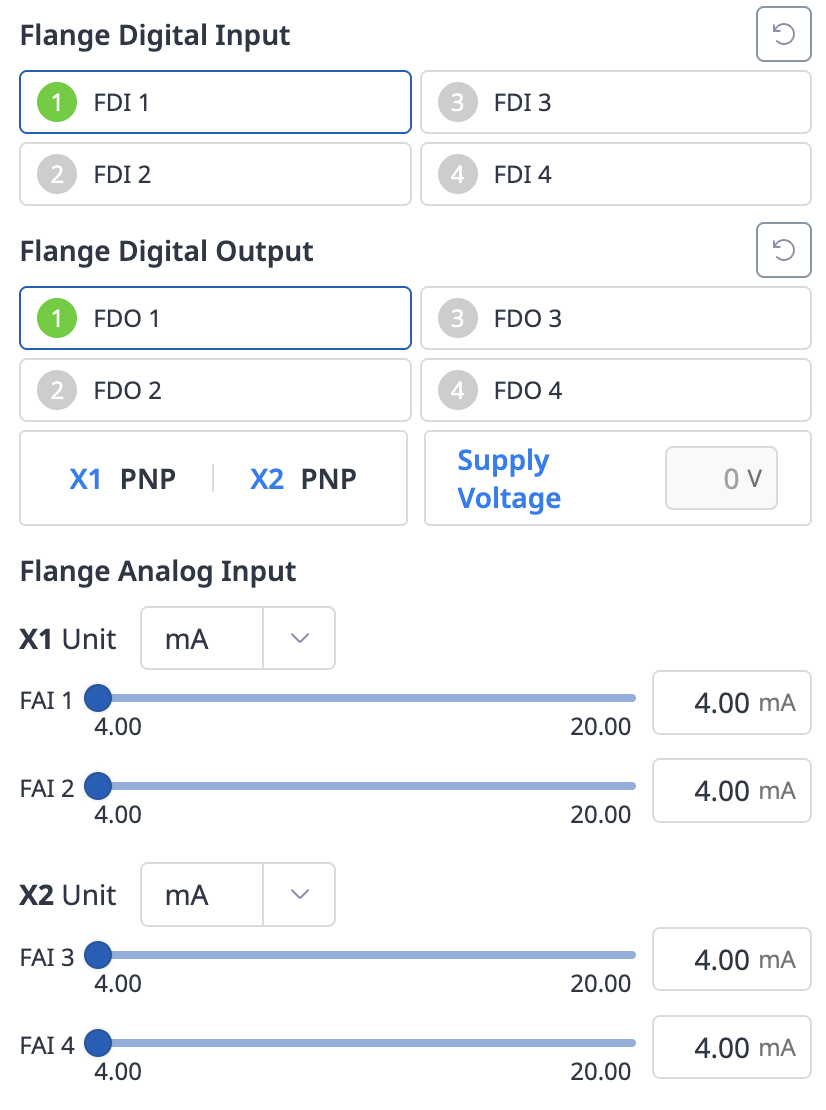

Entrada digital do flange
-
Verifique o número da porta do dispositivo conectado ao flange.
-
O seguinte é exibido dependendo do status da entrada digital do número correspondente.
-
Se o sinal digital for um sinal alto, o ícone será exibido em verde claro.
-
Se o sinal digital for um sinal baixo, o ícone será exibido em cinza.
-
Observação
Se o sinal digital for Alto mesmo quando a entrada digital estiver definida como entrada de segurança, o ícone será exibido em azul e, se for Baixo, será exibido em cinza.
Saída digital do flange
-
Verifique o número da porta do dispositivo conectado ao flange.
-
Pressione o ícone liga/desliga correspondente ao número da porta para ativar ou desativar a saída digital.
-
Quando o ícone Ligado é pressionado, o ícone muda para verde claro e a porta correspondente é ativada.
-
Quando o ícone Desligado é pressionado, o ícone muda para cinza e a porta correspondente é desativada.
-
Entrada analógica de flange
-
Pressione a lista suspensa na entrada analógica do flange do controlador para selecionar o item a ser verificado.
-
Verifique as informações de entrada analógica do flange do item selecionado exibido na tela.
Observação
O valor de entrada analógica do flange não pode definir o valor de entrada na janela de status.
