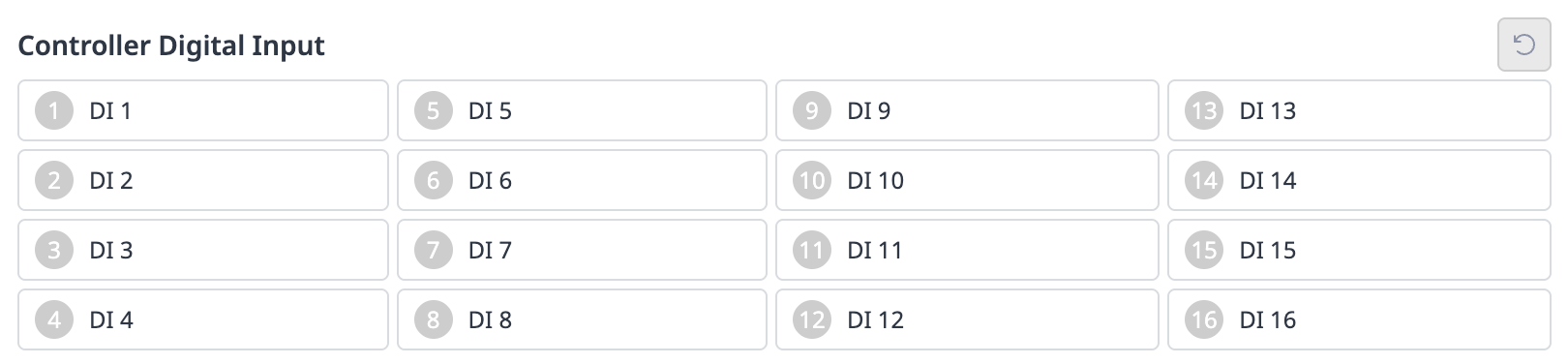

Entrada digital do controlador
-
Verifique o número da porta do dispositivo conectado ao controlador.
-
O seguinte é exibido dependendo do status da entrada digital do número correspondente.
-
Se o sinal digital for um sinal alto, o ícone será exibido em verde claro.
-
Se o sinal digital for um sinal baixo, o ícone será exibido em cinza.
-
Observação
O mesmo acontece quando a entrada digital é definida como uma entrada de segurança, o ícone é exibido em azul quando o sinal digital está alto e cinza quando está baixo.
Entrada de segurança
-
Verifique o número da porta do dispositivo conectado ao controlador.
-
O seguinte é exibido dependendo do status da entrada digital do número correspondente.
-
Se o sinal digital for um sinal alto, o ícone será exibido em verde claro.
-
Se o sinal digital for um sinal baixo, o ícone será exibido em cinza.
-
Saída digital do controlador
-
Verifique o número da porta do dispositivo conectado ao controlador ou flange.
-
Clique no ícone Liga/Desliga correspondente ao número da porta para ativar ou desativar a saída digital.
-
Quando o ícone Ligado é pressionado, o ícone muda para verde claro e a porta correspondente é ativada.
-
Quando o ícone Desligado é pressionado, o ícone muda para cinza e a porta correspondente é desativada.
-
Entrada analógica do controlador
-
Clique na lista suspensa na Entrada Analógica do Controlador para selecionar o item a ser verificado.
-
Verifique as informações de entrada analógica do item selecionado exibidas na tela.
Observação
O valor de entrada analógica não pode definir o valor de entrada na janela de status.
Saída analógica do controlador
-
Clique na lista suspensa na Saída Analógica do Controlador para selecionar o item a ser verificado.
-
As informações de saída analógica do item selecionado são exibidas no lado direito da lista suspensa.
-
O valor padrão para o tipo de sinal de saída analógica é tensão.
-
-
Altere o valor da saída analógica.
