Strefa bezpieczeństwa

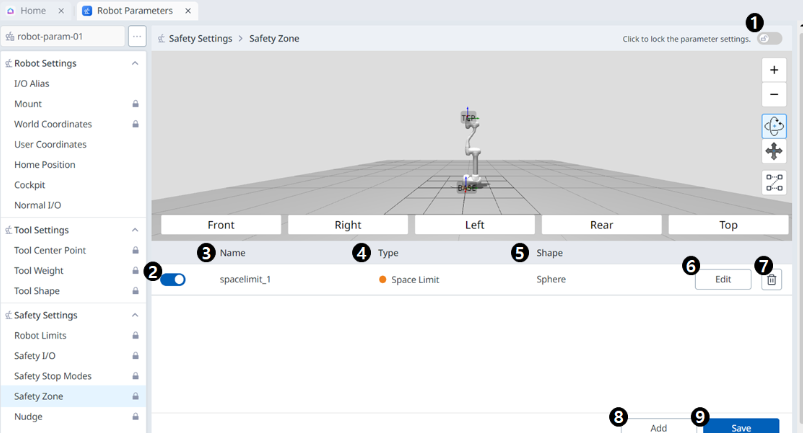

Ekran ustawień strefy bezpieczeństwa

Menu

	Elementy	Opis
1	Przycisk przełączania blokady	Służy do blokowania ustawionej wartości. Do zmiany ustawionej wartości wymagane jest hasło bezpieczeństwa.
2	Wybierz, czy chcesz włączyć	Ten przycisk umożliwia zastosowanie/anulowanie utworzonej strefy bezpieczeństwa.
3	Nazwa strefy	Nazwa podana przez użytkownika podczas tworzenia strefy bezpieczeństwa
4	Typ strefy	Typy stref bezpieczeństwa (każdy typ ma różne parametry do ustawienia) Limit miejsca Strefa współpracy Strefa zapobiegania zgniataniu Strefa redukcji czułości kolizji Strefa limitu orientacji narzędzia Strefa niestandardowa
5	Kształt strefy	Kształty stref bezpieczeństwa Prostopadłościan Siłownik Sfera Przechylona prostopadła Pole wielopłaszczyznowe
6	Edytuj	Ten przycisk umożliwia edycję ustawień utworzonej strefy bezpieczeństwa. Naciśnięcie tego przycisku powoduje wyświetlenie okna podręcznego umożliwiającego edycję strefy bezpieczeństwa.
7	Usuń	Ten przycisk umożliwia usunięcie strefy bezpieczeństwa.
8	Dodaj	Ten przycisk umożliwia dodanie strefy bezpieczeństwa. Ten przycisk powoduje wyświetlenie okna podręcznego, które umożliwia dodanie strefy bezpieczeństwa.
9	Zapisz	Ten przycisk umożliwia zapisanie wszelkich zmian ustawień dotyczących strefy bezpieczeństwa.

Sfera

Unknown Attachment

Unknown Attachment

Menu

	Elementy	Opis

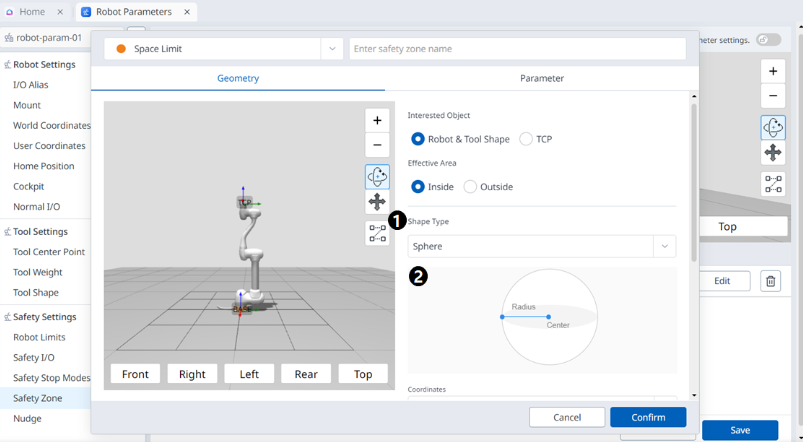

1	Typ kształtu	Z listy rozwijanej można wybrać żądany typ kształtu.
2	Kształt obrazu	Jest to obszar, w którym wyświetlany jest obraz wybranego typu.

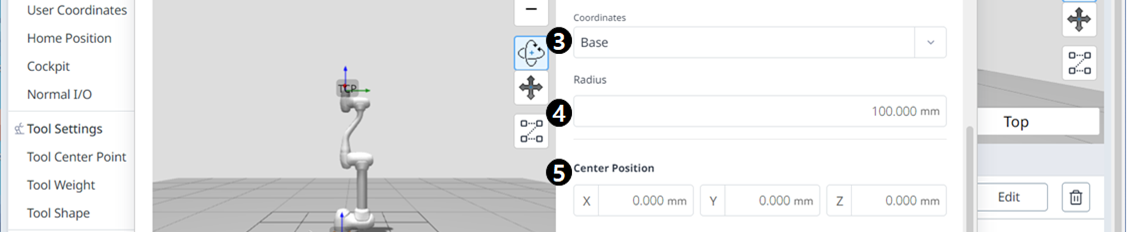

3	Współrzędne	Z listy rozwijanej można wybrać współrzędne bazowe lub światowe.
4	Promień	W tym miejscu wprowadza się wartość promienia.
5	Pozycja środkowa	Wartość środkową można ustawić w tych polach dla każdej z osi X, Y i Z.
6	Automatyczne obliczanie	Ten przycisk umożliwia włączenie opcji Auto Measure (Automatyczny pomiar).
7	Obraz automatycznej kalkulacji	W tym obszarze widoczny jest obraz wymagany do automatycznego pomiaru. Ta opcja pojawia się, gdy włączona jest opcja Auto Measure (Automatyczny pomiar).
8	Punkt pierwszy	Każde pole jest miejscem, w którym wprowadza się wartość punktu pierwszego.
9	Punkt 2	W każdym polu wprowadza się wartość punktu 2.
10	Automatycznie oblicz	Ten przycisk umożliwia wykonanie automatycznego obliczania.
11	Ekspansja kosmiczna	W tym polu można ustawić rozszerzenie przestrzeni.
12	Anuluj	Ten przycisk umożliwia anulowanie ustawienia.
13	Potwierdź	Ten przycisk umożliwia potwierdzenie ustawienia.

Siłownik

Unknown Attachment

Unknown Attachment

Unknown Attachment

Unknown Attachment

Menu

	Elementy	Opis
1	Typ kształtu	Z listy rozwijanej można wybrać żądany typ kształtu.
2	Kształt obrazu	Jest to obszar, w którym wyświetlany jest obraz wybranego typu.
3	Współrzędne	Z listy rozwijanej można wybrać współrzędne bazowe lub światowe.
4	Promień	W tym miejscu wprowadza się wartość promienia.
5	Górny	W tym polu wprowadzona jest górna wartość.
6	Opuść	W tym polu wprowadzona jest niższa wartość.
7	Pozycja środkowa	W tych polach można ustawić wartość środkową dla każdej osi X i Y.
8	Automatycznie oblicz	Ten przycisk umożliwia włączenie opcji Auto Measure (Automatyczny pomiar).
9	Automatyczne obliczanie obrazu	W tym obszarze widoczny jest obraz wymagany do automatycznego pomiaru. Ta opcja pojawia się, gdy włączona jest opcja Auto Measure (Automatyczny pomiar).
10	Górny	W tym polu wprowadzona jest górna wartość.
11	Opuść	W tym polu wprowadzona jest niższa wartość.
12	Początek układu współrzędnych	W tym polu wprowadzona jest wartość początku układu współrzędnych.
13	Promień	W tym polu wprowadza się wartość promienia.
14	Automatycznie oblicz	Ten przycisk umożliwia wykonanie automatycznego obliczania.
15	Ekspansja kosmiczna	W tym polu można ustawić rozszerzenie przestrzeni.
16	Anuluj	Ten przycisk umożliwia anulowanie ustawienia.
17	Potwierdź	Ten przycisk umożliwia potwierdzenie ustawienia.

Prostopadłościan

Unknown Attachment

Unknown Attachment

Menu

	Elementy	Opis
1	Typ kształtu	Z listy rozwijanej można wybrać żądany typ kształtu.
2	Kształt obrazu	Jest to obszar, w którym wyświetlany jest obraz wybranego typu.
3	Współrzędne	Z listy rozwijanej można wybrać współrzędne bazowe lub światowe.
4	Punkt pierwszy	Każde pole jest miejscem, w którym wprowadza się wartość punktu pierwszego.
5	Punkt 2	W każdym polu wprowadza się wartość punktu 2.
6	Ekspansja kosmiczna	W tym polu można ustawić rozszerzenie przestrzeni.
7	Anuluj	Ten przycisk umożliwia anulowanie ustawienia.
8	Potwierdź	Ten przycisk umożliwia potwierdzenie ustawienia.

Przechylona prostopadła

4 punktów

Menu

	Elementy	Opis

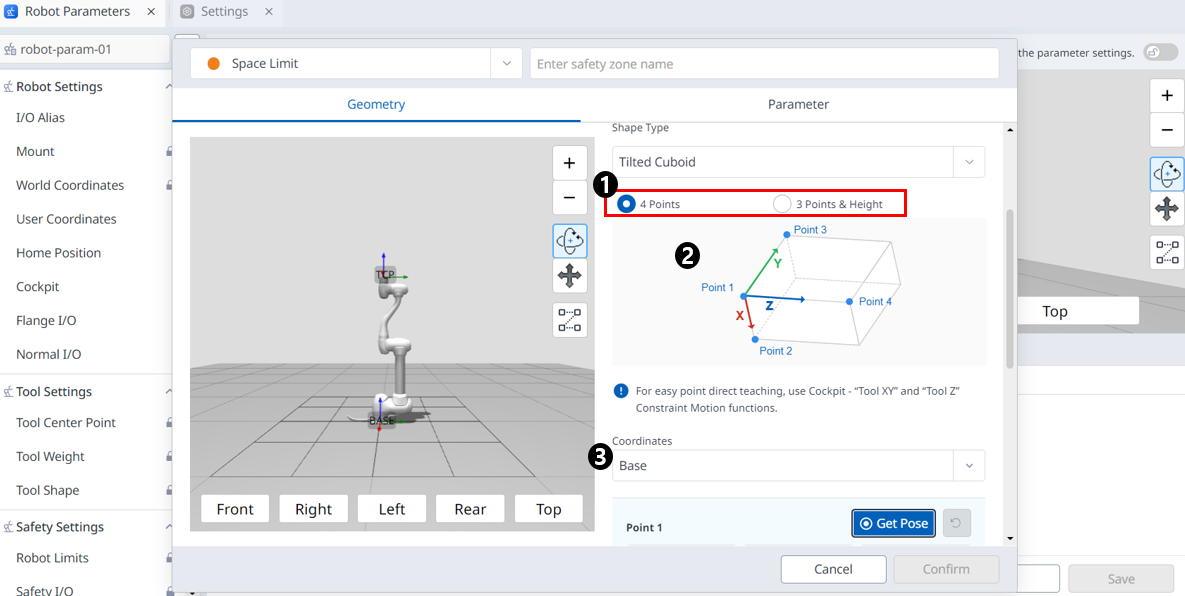

1	metoda wprowadzania	Możesz wybrać żądaną metodę wprowadzania danych.
2	Obraz przestrzeni	Jest to obszar, w którym wyświetlany jest obraz wybranego typu.
3	Współrzędne	Z listy rozwijanej można wybrać współrzędne bazowe lub światowe.

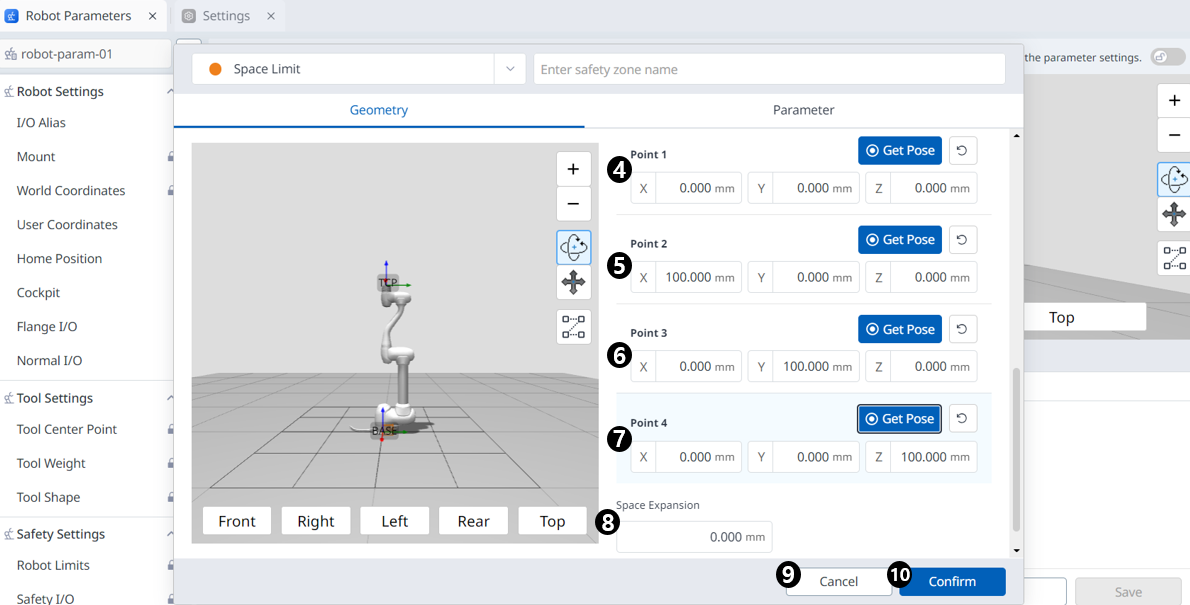

4	Punkt pierwszy	Każde pole jest miejscem, w którym wprowadza się wartość punktu pierwszego.
5	Punkt 2	W każdym polu wprowadza się wartość punktu 2.
6	Punkt 3	W każdym polu wprowadza się wartość punktu 3.
7	Punkt 4	W każdym polu wprowadza się wartość punktu 4.
8	Ekspansja kosmiczna	W tym polu można ustawić rozszerzenie przestrzeni.
9	Anuluj	Ten przycisk umożliwia anulowanie ustawienia.
10	Potwierdź	Ten przycisk umożliwia potwierdzenie ustawienia.

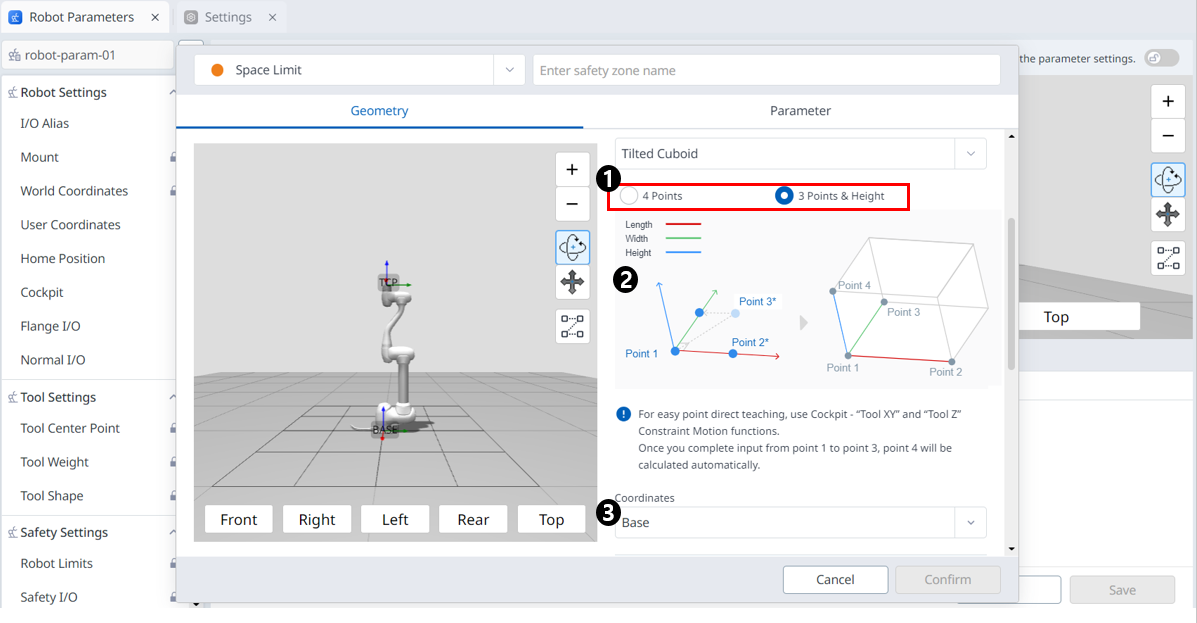

3 punktów i wysokość

Menu

	Elementy	Opis
1	metoda wprowadzania	Możesz wybrać żądaną metodę wprowadzania danych.
2	Obraz przestrzeni	Jest to obszar, w którym wyświetlany jest obraz wybranego typu.
3	Współrzędne	Z listy rozwijanej można wybrać współrzędne bazowe lub światowe.

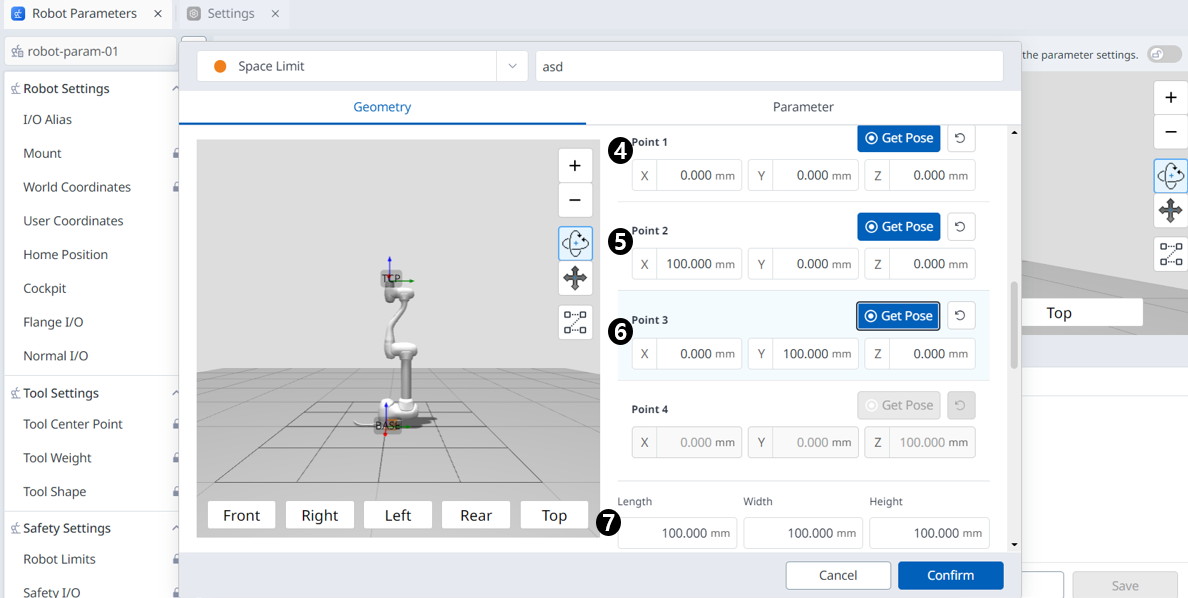

4	Punkt pierwszy	Każde pole jest miejscem, w którym wprowadza się wartość punktu pierwszego.
5	Punkt 2	W każdym polu wprowadza się wartość punktu 2.
6	Punkt 3	W każdym polu wprowadza się wartość punktu 3.
7	ustawienia rozmiaru	Wprowadź wartości długości, szerokości i wysokości.

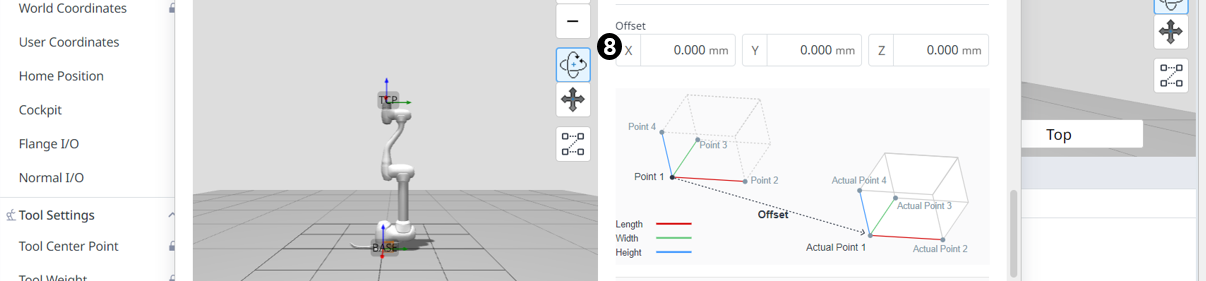

8	ustawienia przesunięcia	Wprowadź wartość przesunięcia.

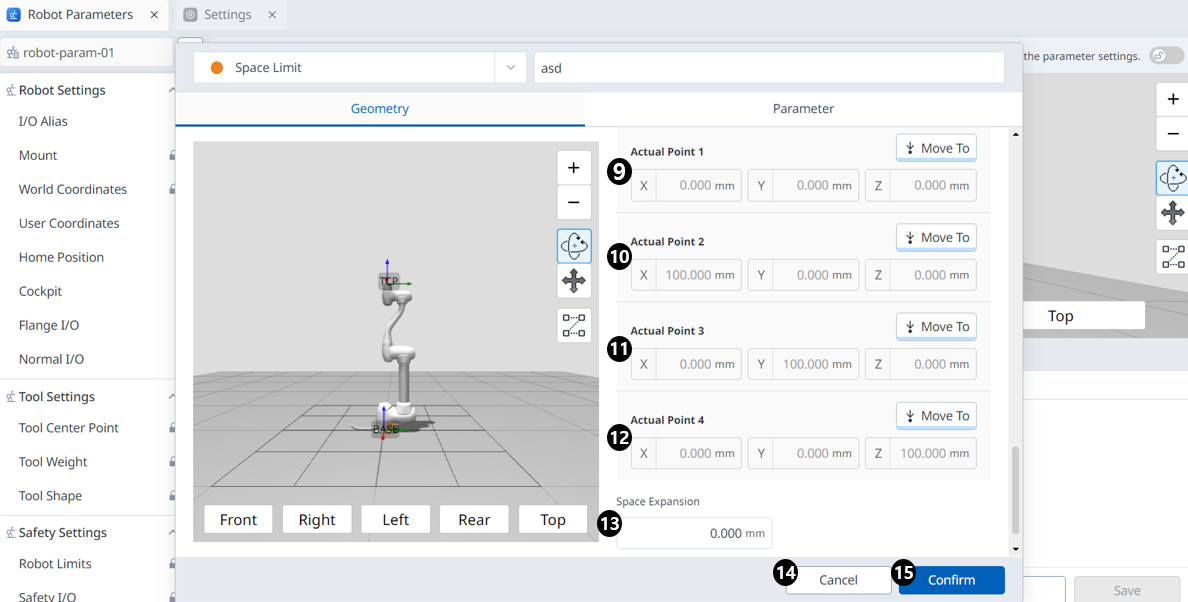

9	Faktyczny punkt pierwszy	Można sprawdzić rzeczywistą wartość punktu 3 obliczoną na podstawie informacji o punkcie, rozmiarze i przesunięciu.
10	Rzeczywisty punkt 2	Można sprawdzić rzeczywistą wartość punktu 2 obliczoną na podstawie informacji o punkcie 3, rozmiarze i przesunięciu.
11	Rzeczywisty punkt 3	Można sprawdzić rzeczywistą wartość punktu 3 obliczoną na podstawie informacji o punkcie 3, rozmiarze i przesunięciu.
12	Rzeczywisty punkt 4	Można sprawdzić rzeczywistą wartość punktu 4 obliczoną na podstawie informacji o punkcie 3, rozmiarze i przesunięciu.
13	Ekspansja kosmiczna	W tym polu można ustawić rozszerzenie przestrzeni.
14	Anuluj	Ten przycisk umożliwia anulowanie ustawienia.
15	Potwierdź	Ten przycisk umożliwia potwierdzenie ustawienia.

Pole wielopłaszczyznowe

Unknown Attachment

Unknown Attachment

Unknown Attachment

Menu

	Elementy	Opis
1	Typ kształtu	Z listy rozwijanej można wybrać żądany typ kształtu.
2	Kształt obrazu	Jest to obszar, w którym wyświetlany jest obraz wybranego typu.
3	Współrzędne	Z listy rozwijanej można wybrać współrzędne bazowe lub światowe.
4	Górny	W tym polu wprowadzona jest górna wartość.
5	Opuść	W tym polu wprowadzona jest niższa wartość.
6	Początek płaszczyzny X, Y	W tym polu wprowadza się punkt początkowy płaszczyzny.
7	Koniec szyby X,Y	W tym polu wprowadza się punkt końcowy płaszczyzny.
8	Dodaj nową płaszczyznę	Kliknięcie tego przycisku dodaje nową płaszczyznę.
9	Punkt wyboru	W każdym polu wprowadza się wartości punktu wyboru.
10	Ekspansja kosmiczna	W tym polu można ustawić rozszerzenie przestrzeni.
11	Anuluj	Ten przycisk umożliwia anulowanie ustawienia.
12	Potwierdź	Ten przycisk umożliwia potwierdzenie ustawienia.
