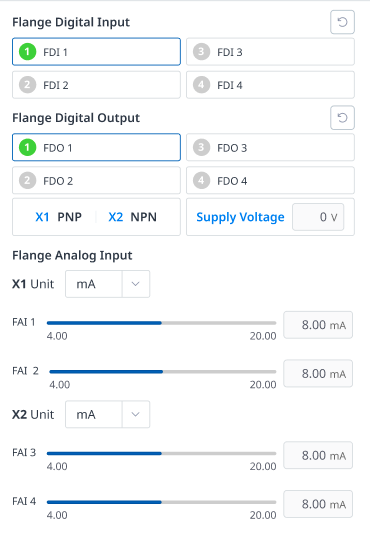

Karima digitális bemenet
-
Ellenőrizze a karimához csatlakoztatott eszköz portszámát.
-
A megfelelő szám digitális bemenetének állapotától függően a következő jelenik meg.Ha a digitális jel magas, az ikon világoszöld színnel jelenik meg.Ha a digitális jel alacsony, az ikon szürke színnel jelenik meg.
-
Ha a digitális jel magas, akkor is, ha a digitális bemenet biztonsági bemenetként van beállítva, az ikon kék színnel jelenik meg, és ha alacsony, szürke színnel jelenik meg.
Karima digitális kimenet
-
Ellenőrizze a karimához csatlakoztatott eszköz portszámát.
-
A digitális kimenet aktiválásához vagy kikapcsolásához nyomja meg a portszámhoz tartozó be-/kikapcsoló ikont. A be ikon megnyomásakor az ikon zöldre vált, és a megfelelő port engedélyezvevan.A ki ikon megnyomásakor az ikon zöldre vált, és a megfelelő port le van tiltva.
Karimás analóg bemenet
-
Nyomja meg a legördülő listát a vezérlő karimás analóg bemenetén az ellenőrizni kívánt elem kiválasztásához.
-
Ellenőrizze a képernyőn megjelenő kiválasztott elem karimás analóg bemeneti információit.
-
A karima analóg bemeneti értéke nem tudja beállítani a bemeneti értéket az állapotablakban.
