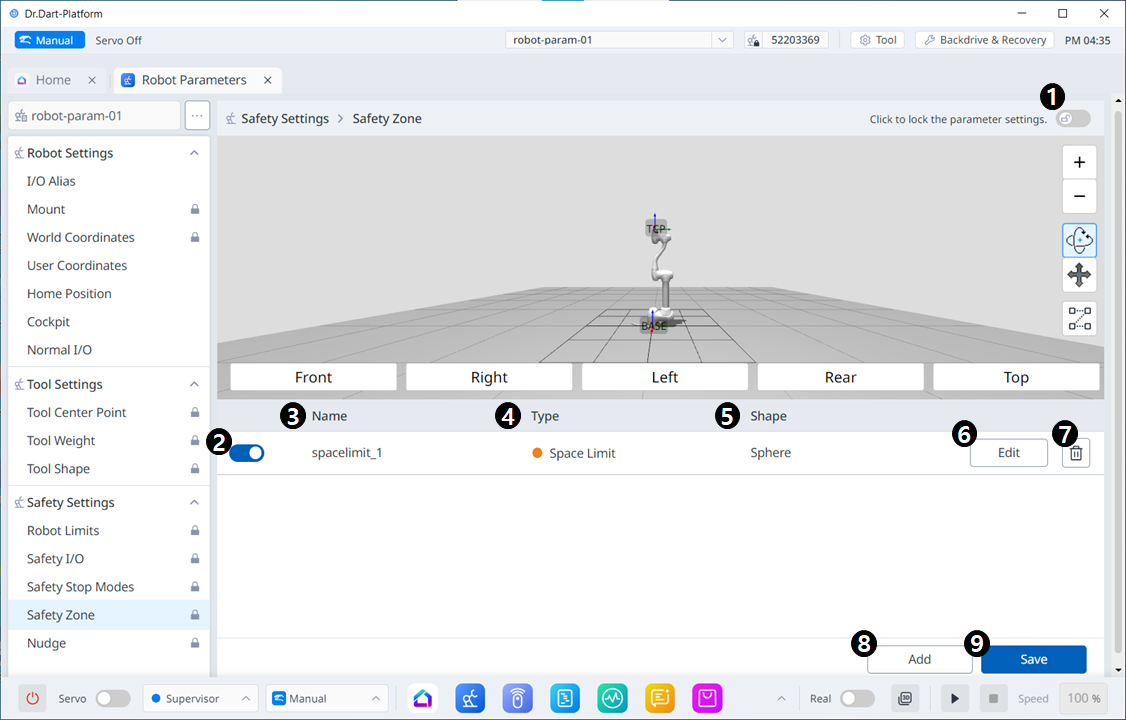

安全ゾーン

メニュー項目

	項目	説明
1	ロック切り替えボタン	設定値をロックするために使用します。設定値を変更するには、安全パスワードが必要です。
2	有効にするかどうかを選択します	このボタンを使用すると、作成した安全ゾーンを適用/適用解除できます。
3	ゾーン名	安全ゾーンの作成時にユーザーが指定する名前
4	ゾーンタイプ	安全ゾーンタイプ（各タイプに設定するパラメータがあります）スペース制限コラボレーションゾーン破砕防止ゾーン衝突感度低減ゾーン工具方向境界ゾーンカスタムゾーン
5	ゾーン形状	安全ゾーンの形状立方体シリンダ球傾斜角型クオービド複数平面ボックス
6	編集	このボタンを使用すると、作成された安全ゾーンの設定を編集できます。このボタンを押すとポップアップが表示され、安全ゾーンを編集できます。
7	削除	このボタンを使用すると、セーフゾーンを削除できます。
8	追加	このボタンを使用すると、安全ゾーンを追加できます。このボタンをクリックすると、セーフゾーンを追加できるポップアップが表示されます。
9	保存	このボタンを使用すると、安全ゾーンに関連した設定の変更を保存できます。

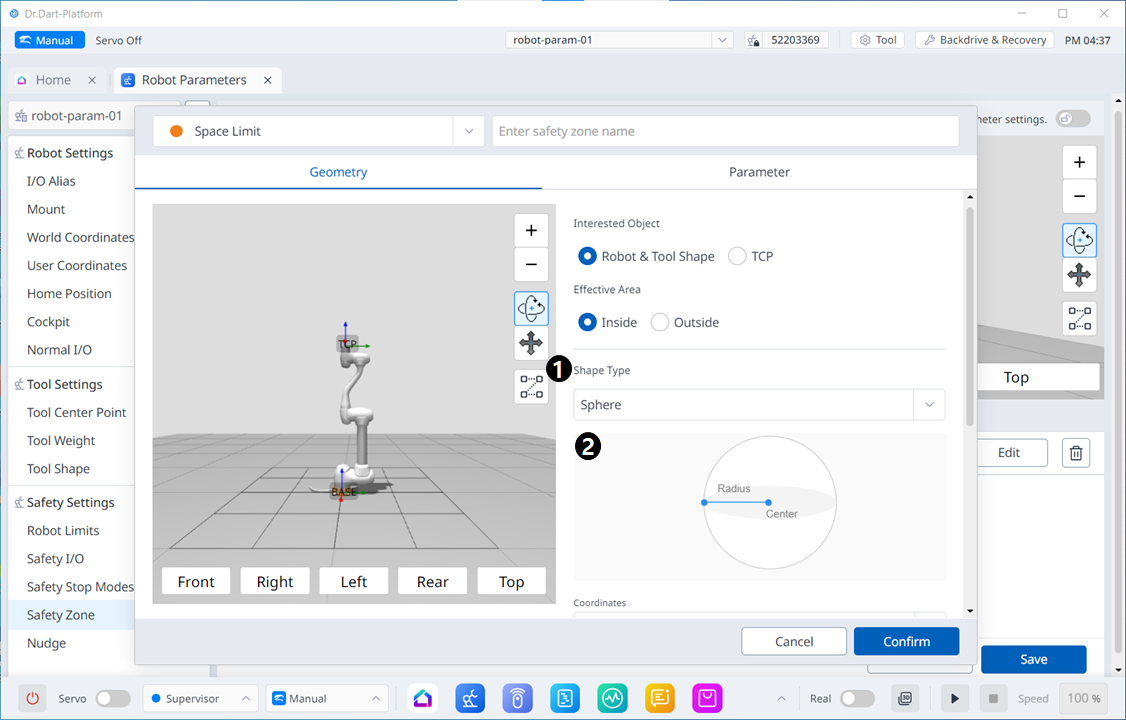

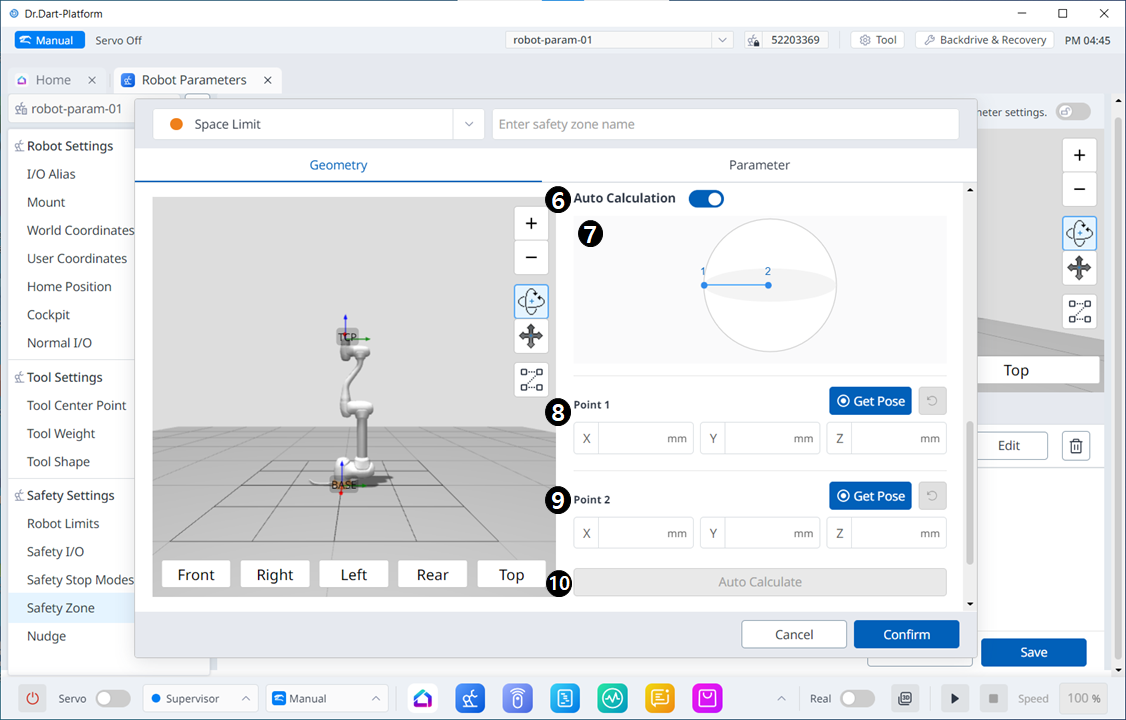

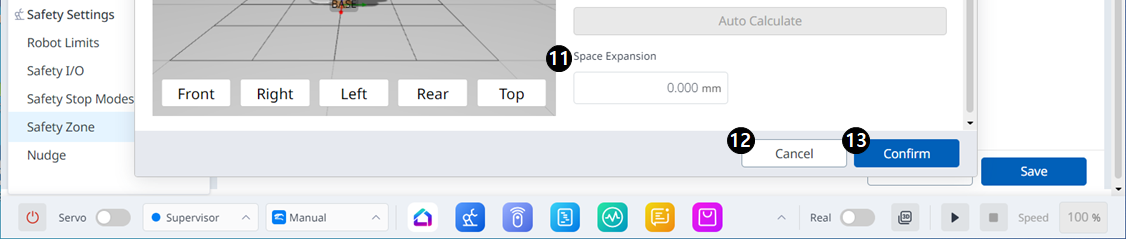

球

メニュー項目

	項目	説明
1	シェイプタイプ	このドロップダウンから目的のシェイプタイプを選択できます。
2	シェイプイメージ	これは、選択したタイプのイメージが表示される領域です。

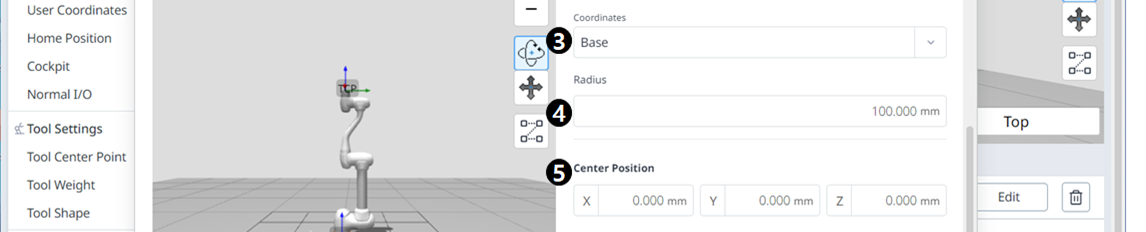

3	座標	ベース座標またはワールド座標のいずれかをこのドロップダウンから選択できます。
4	半径	ここに半径値を入力します。
5	中心位置	中心値は、X軸、Y軸、およびZ軸の各フィールドで設定できます。
6	自動計算	このボタンを使用すると、Auto Measure（自動測定）オプションを有効にできます。
7	自動計算画像	この領域には、自動測定に必要な画像が表示されます。これは、自動測定オプションが有効になっている場合に表示されます。
8	ポイント1	各フィールドには、ポイント1の値が入力されます。
9	ポイント2	各フィールドには、ポイント2の値が入力されます。
10	自動計算	このボタンを使用すると、自動測定がトリガされます。
11	スペースの拡張	このフィールドでは、[スペースの拡張（Space Expansion）]を設定できます。
12	キャンセル	このボタンを使用すると、設定をキャンセルできます。
13	確認	このボタンを使用すると、設定を確認できます。

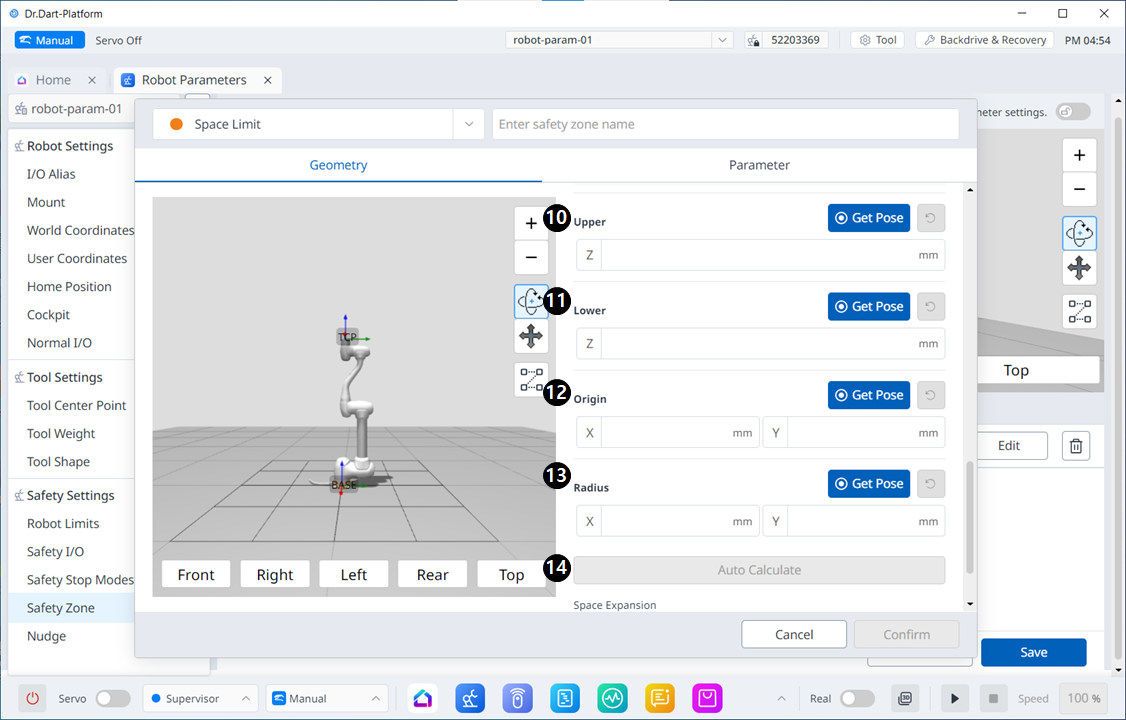

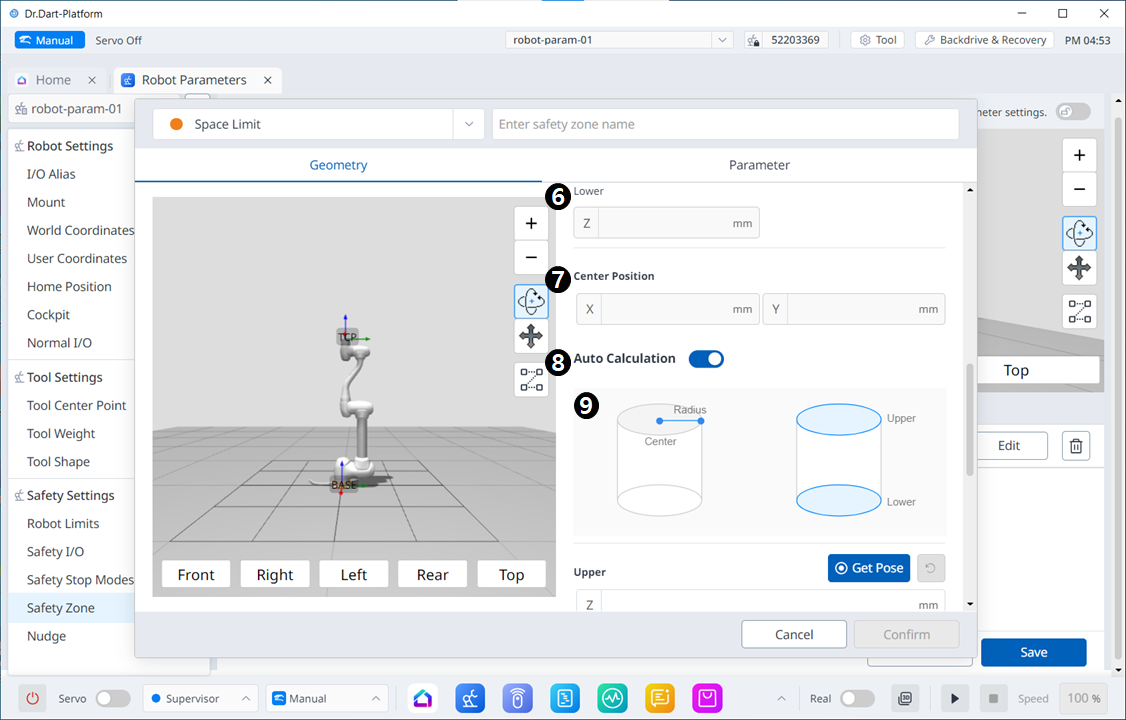

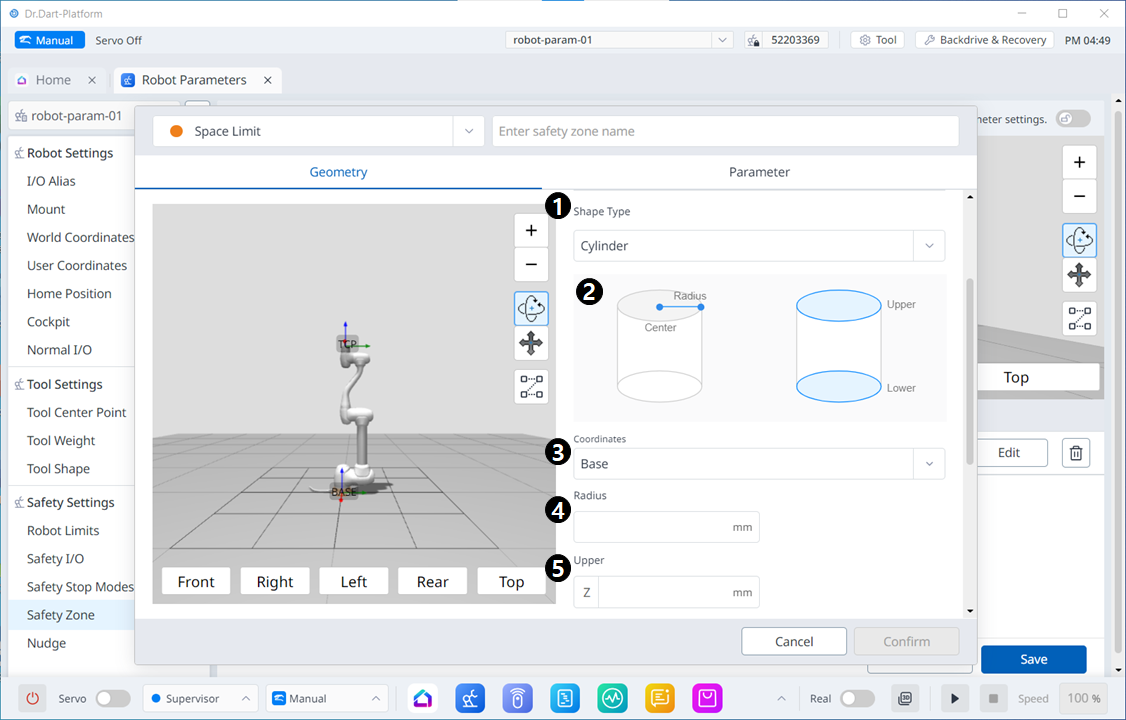

シリンダ

メニュー項目

	項目	説明
1	シェイプタイプ	このドロップダウンから目的のシェイプタイプを選択できます。
2	シェイプイメージ	これは、選択したタイプのイメージが表示される領域です。
3	座標	ベース座標またはワールド座標のいずれかをこのドロップダウンから選択できます。
4	半径	ここに半径値を入力します。
5	上部	このフィールドには、上限値が入力されます。
6	下	このフィールドには、低い値が入力されます。
7	中心位置	中心値は、X軸とY軸のそれぞれについて、これらのフィールドで設定できます。
8	自動計算	このボタンを使用すると、Auto Measure（自動測定）オプションを有効にできます。
9	画像の自動計算	この領域には、自動測定に必要な画像が表示されます。これは、自動測定オプションが有効になっている場合に表示されます。
10	上部	このフィールドには、上限値が入力されます。
11	下	このフィールドには、低い値が入力されます。
12	由来	このフィールドには、元の値が入力されます。
13	半径	このフィールドには、半径値が入力されます。
14	自動計算	このボタンを使用すると、自動計算を実行できます。

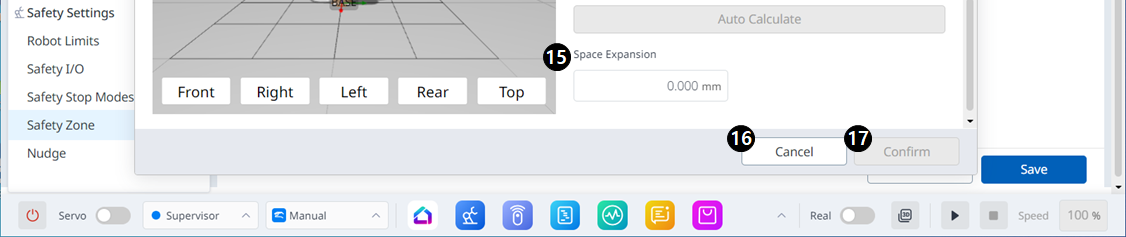

15	スペースの拡張	このフィールドでは、[スペースの拡張（Space Expansion）]を設定できます。
16	キャンセル	このボタンを使用すると、設定をキャンセルできます。
17	確認	このボタンを使用すると、設定を確認できます。

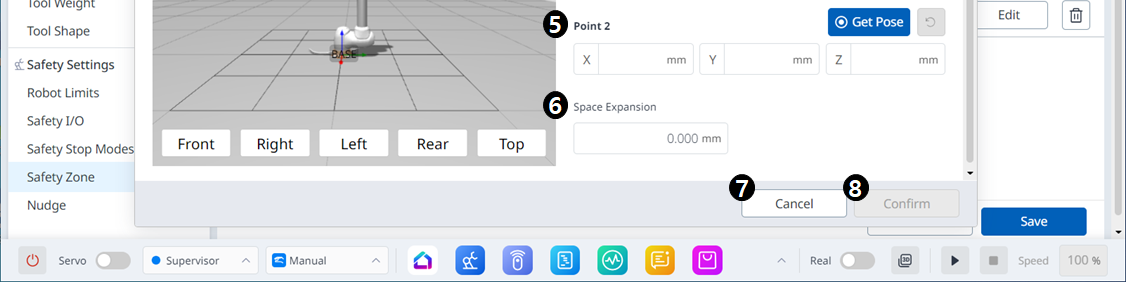

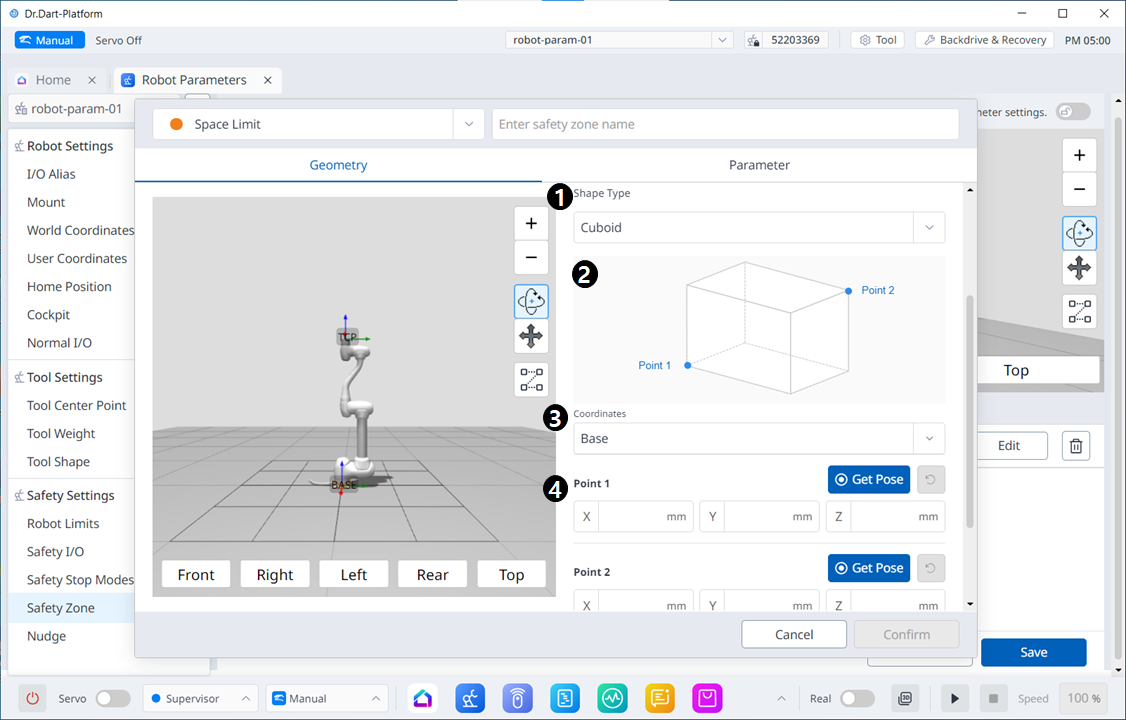

立方体

	項目	説明
1	シェイプタイプ	このドロップダウンから目的のシェイプタイプを選択できます。
2	シェイプイメージ	これは、選択したタイプのイメージが表示される領域です。
3	座標	ベース座標またはワールド座標のいずれかをこのドロップダウンから選択できます。
4	ポイント1	各フィールドには、ポイント1の値が入力されます。
5	ポイント2	各フィールドには、ポイント2の値が入力されます。
6	スペースの拡張	このフィールドでは、[スペースの拡張（Space Expansion）]を設定できます。
7	キャンセル	このボタンを使用すると、設定をキャンセルできます。
8	確認	このボタンを使用すると、設定を確認できます。

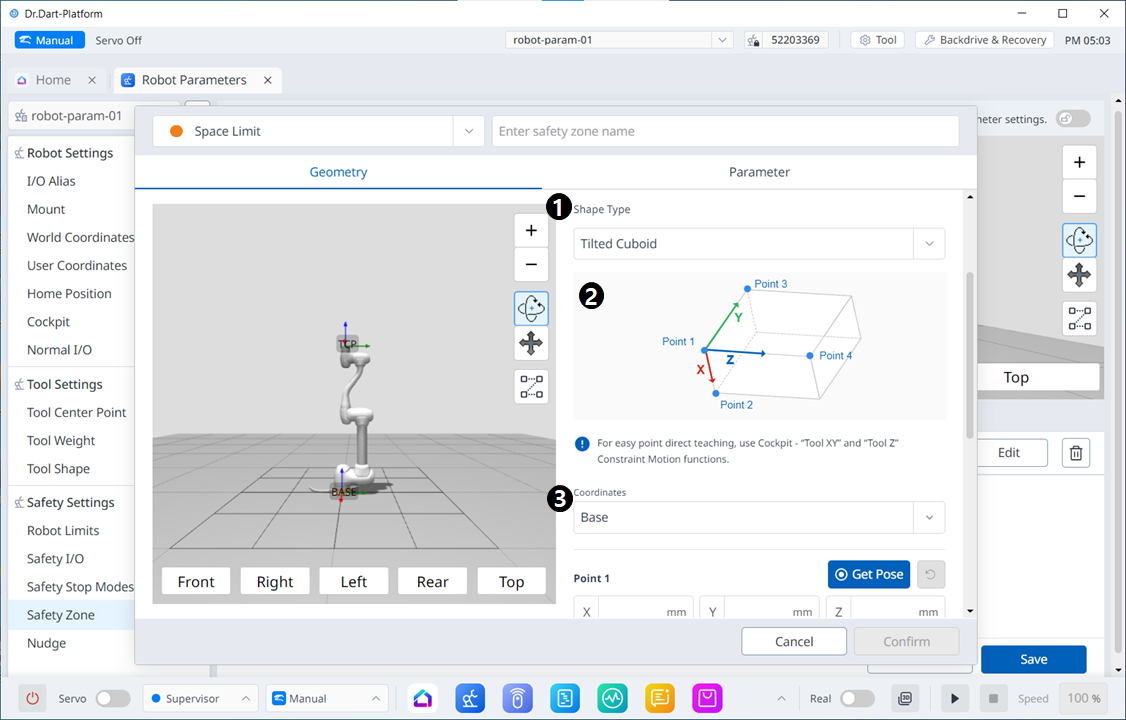

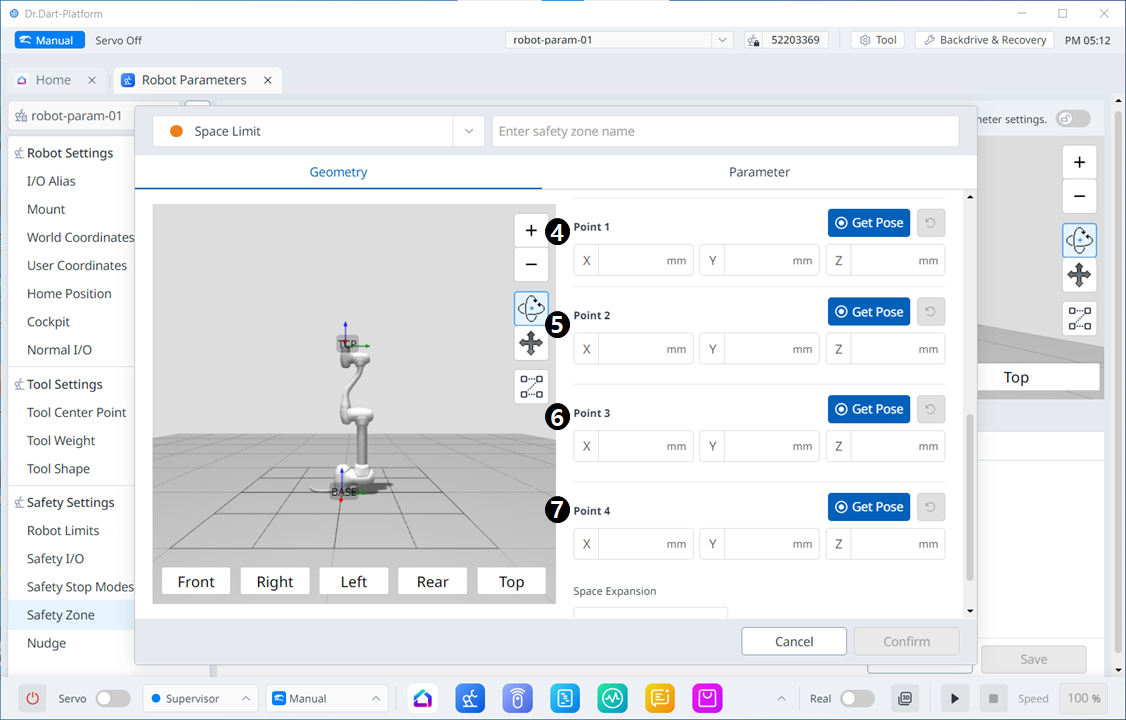

傾斜立方体

メニュー項目

	項目	説明
1	スペースタイプ	このドロップダウンから目的のシェイプタイプを選択できます。
2	スペースイメージ	これは、選択したタイプのイメージが表示される領域です。
3	情報メッセージ	これは、設定に必要な情報メッセージです。
4	座標	ベース座標またはワールド座標のいずれかをこのドロップダウンから選択できます。

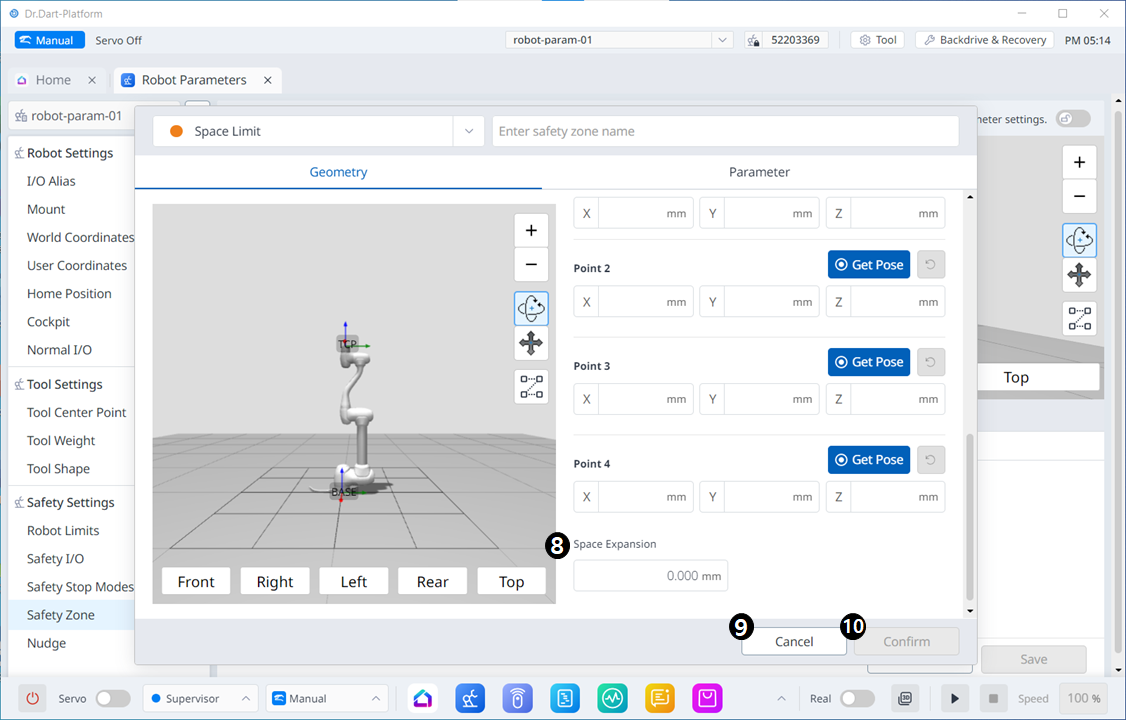

5	ポイント1	各フィールドには、ポイント1の値が入力されます。
6	ポイント2	各フィールドには、ポイント2の値が入力されます。
7	ポイント3	各フィールドには、ポイント3の値が入力されます。
8	ポイント4	各フィールドには、ポイント4の値が入力されます。
9	スペースの拡張	このフィールドでは、[スペースの拡張（Space Expansion）]を設定できます。
10	キャンセル	このボタンを使用すると、設定をキャンセルできます。
11	確認	このボタンを使用すると、設定を確認できます。

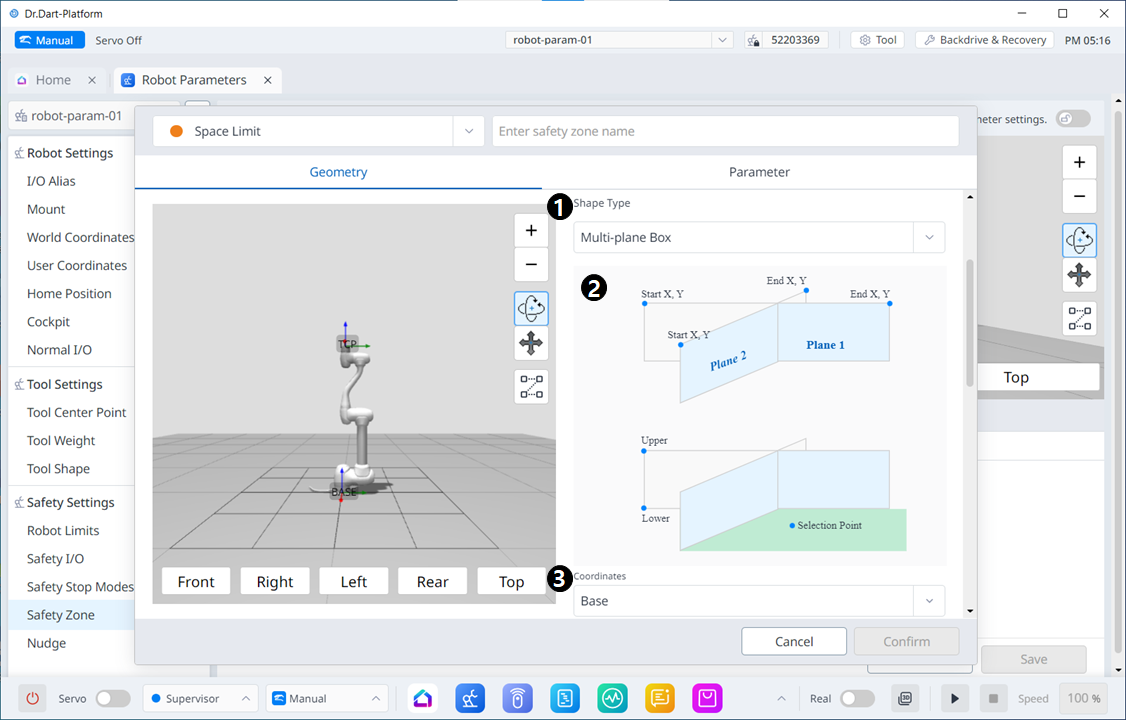

複数平面ボックス

メニュー項目

	項目	説明
1	シェイプタイプ	このドロップダウンから目的のシェイプタイプを選択できます。
2	シェイプイメージ	これは、選択したタイプのイメージが表示される領域です。
3	座標	ベース座標またはワールド座標のいずれかをこのドロップダウンから選択できます。

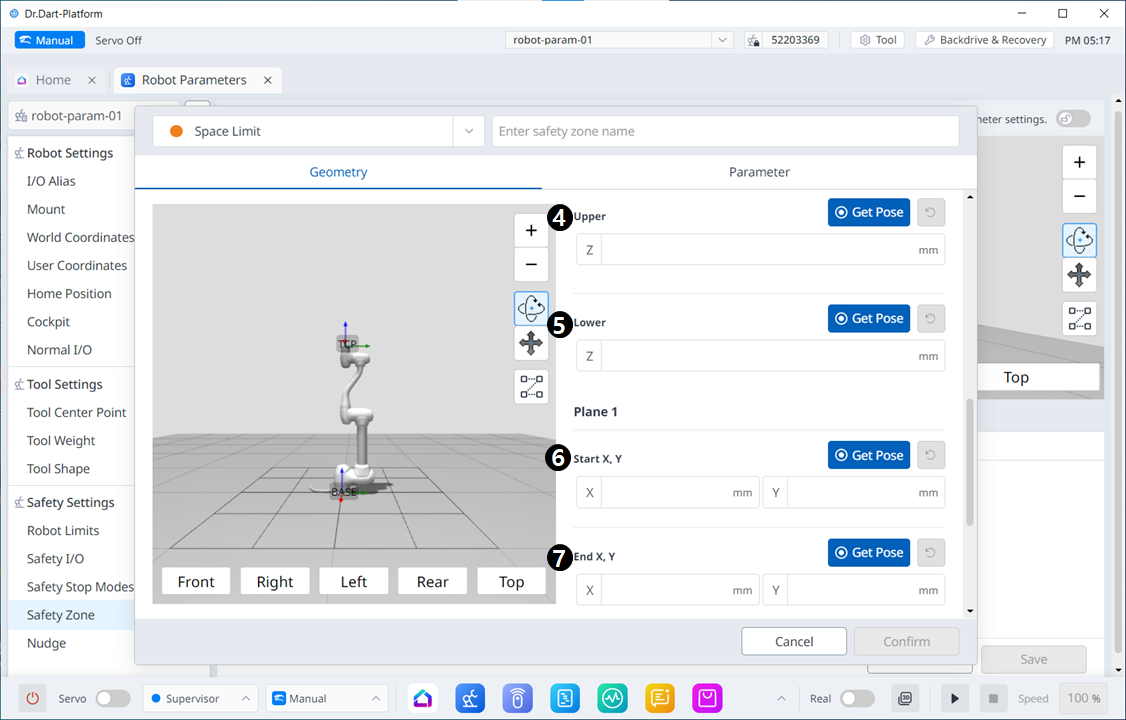

4	上部	このフィールドには、上限値が入力されます。
5	下	このフィールドには、低い値が入力されます。
6	平面開始X、Y	このフィールドには、平面の始点が入力されます。
7	ペインの終了X、Y	このフィールドには、平面の終点が入力されます。

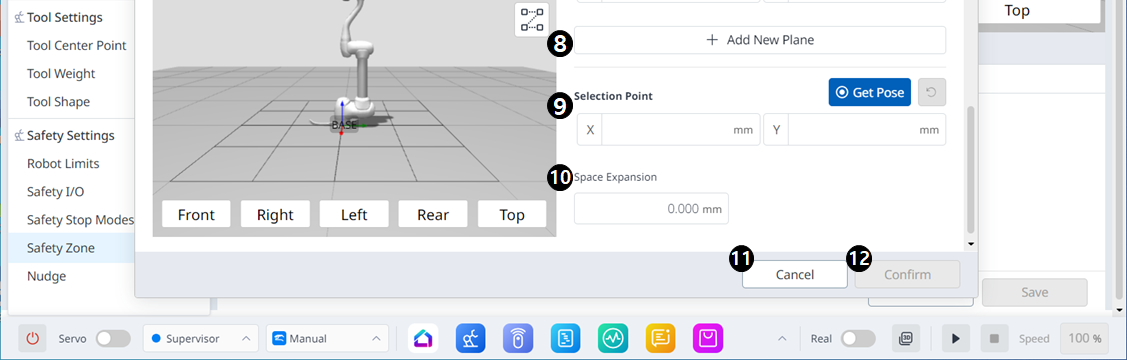

8	新規平面を追加	このボタンをクリックすると、新しい平面が追加されます。
9	選択点	各フィールドには、選択点の値が入力されます。
10	スペースの拡張	このフィールドでは、[スペースの拡張（Space Expansion）]を設定できます。
11	キャンセル	このボタンを使用すると、設定をキャンセルできます。
12	確認	このボタンを使用すると、設定を確認できます。
