M0609停止类别0
接头1
扩展=100%，速度=100%，有效负载=100%
|
|
停车距离(半径) |
停止时间(毫秒) |
|---|---|---|
|
接头1 |
0.133 |
92 |
接头2
扩展=100%，速度=100%，有效负载=100%
|
|
停车距离(半径) |
停止时间(毫秒) |
|---|---|---|
|
接头2 (θJ2) |
0.171 |
305 |
|
接头3 (θJ3) |
0.05 |
|
|
距离(θd) |
0.195 |
接头3
扩展=100%，速度=100%，有效负载=100%
|
|
停车距离(半径) |
停止时间(毫秒) |
|---|---|---|
|
接头2 (θJ2) |
0.034 |
113 |
|
接头3 (θJ3) |
0.122 |
|
|
距离(θd) |
0.151 |
-
接头2和接头3角度是指 测量位置和条件中的 θ J2,θ J3,θ d。
M0609停止类别1

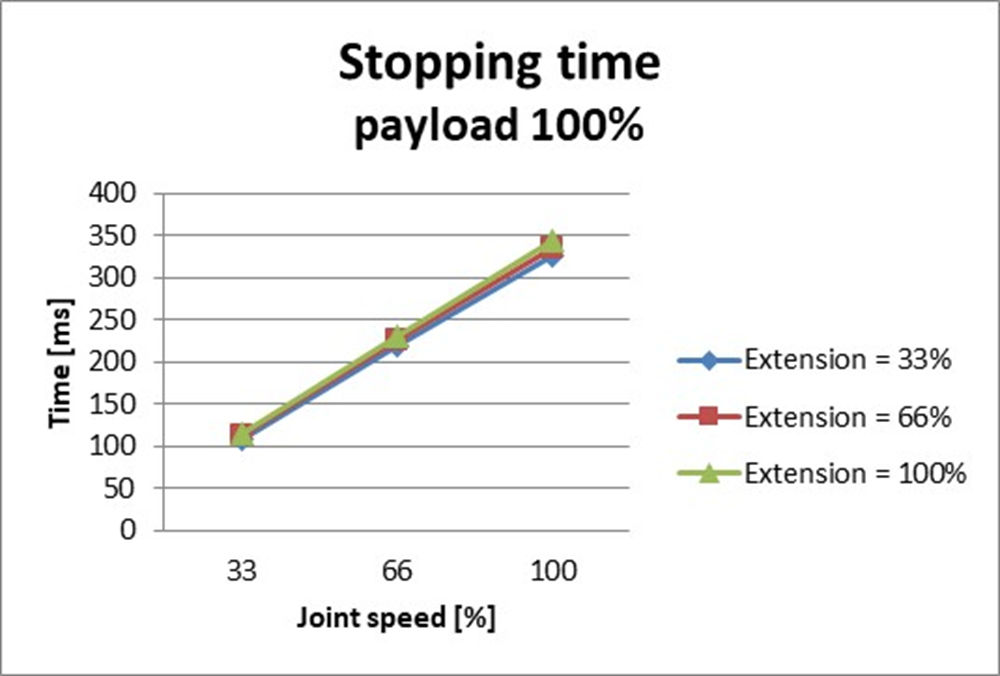

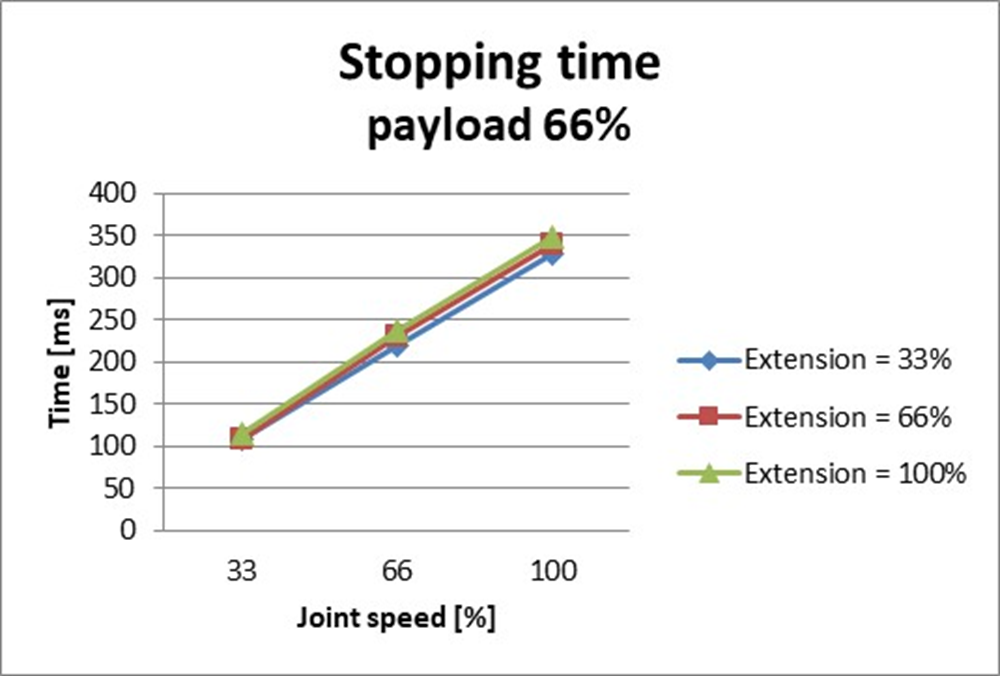

接头1的停止距离和停止时间(底座)
|
在最大值的33%处停止距离 负载(半径) |
停止距离为最大值的66% 负载(半径) |
|
|
|
最大停止距离 负载(半径) |
停止时间为最大值的33% 负载(毫秒) |
|
|
|
停止时间为最大值的66% 负载(毫秒) |
最大停止时间 负载(毫秒) |
|
|

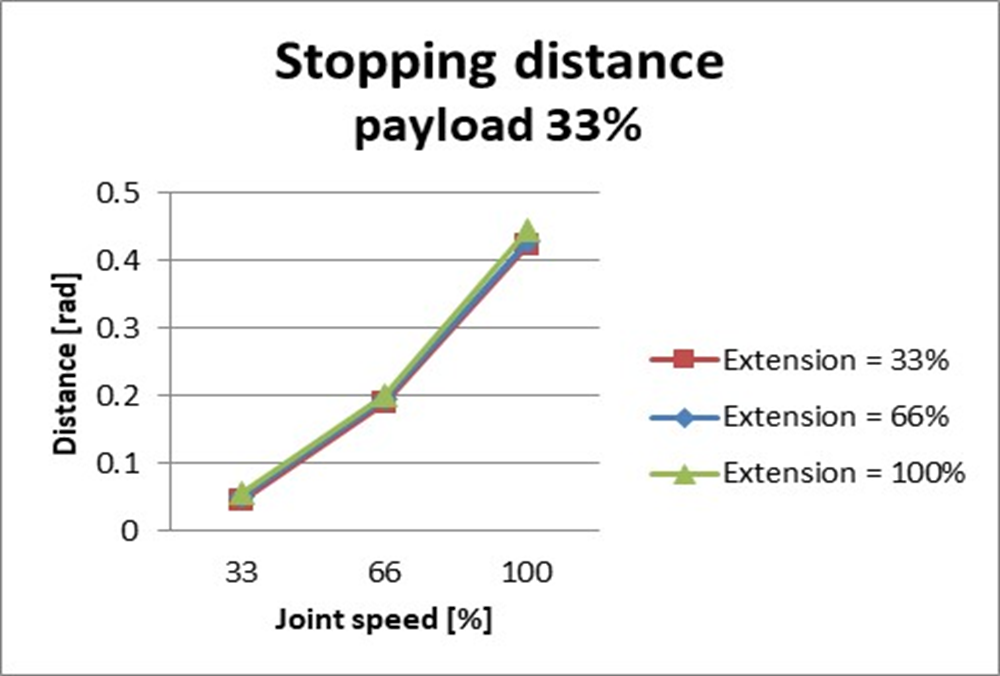

接头2 (肩部)的停止距离和停止时间
|
在最大值的33%处停止距离 负载(半径) |
停止距离为最大值的66% 负载(半径) |
|
|
|
最大停止距离 负载(半径) |
停止时间为最大值的33% 负载(毫秒) |
|
|
|
停止时间为最大值的66% 负载(毫秒) |
最大停止时间 负载(毫秒) |
|
|

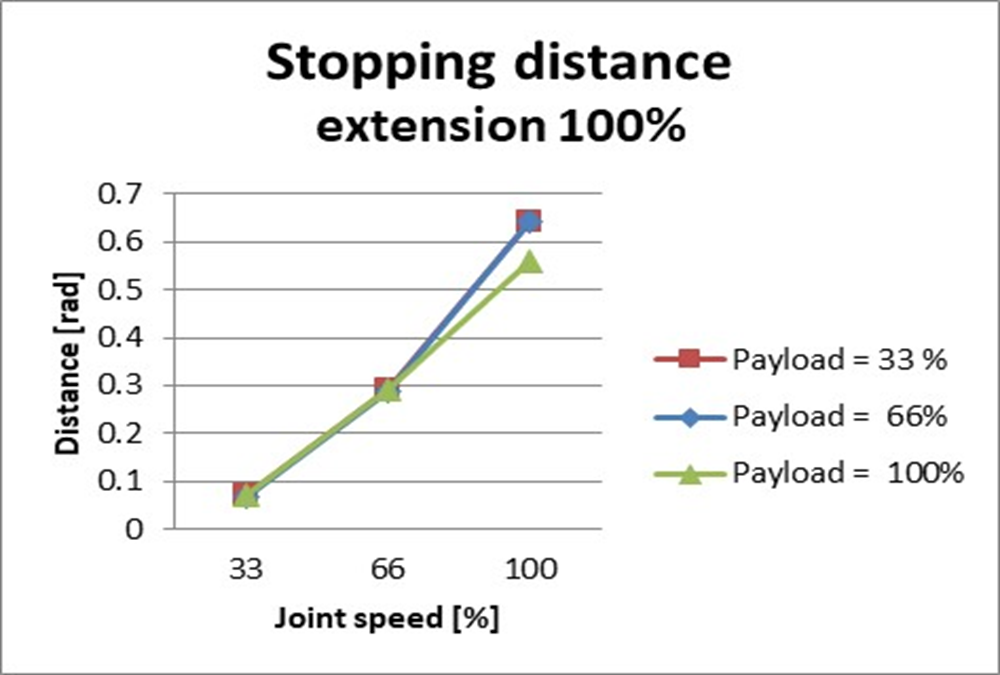

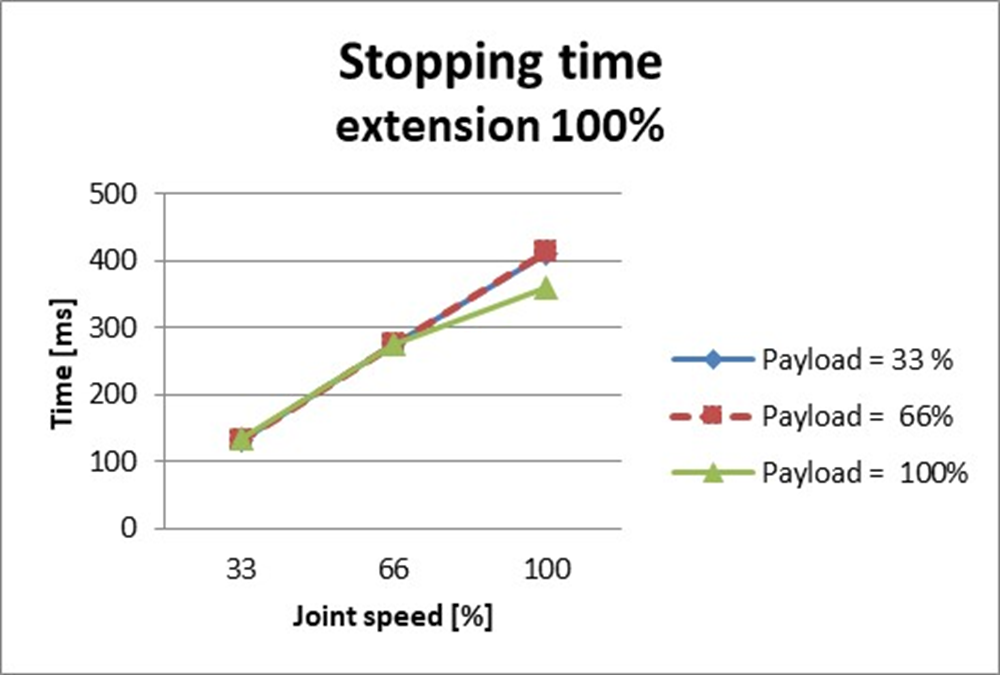

接头3 (弯管)的停止距离和停止时间
|
最大停止距离 拉伸水平(rad) |
最大停止时间 拉伸水平(毫秒) |
|---|---|
|
|
