机械手安装2

将控制器连接到机械手

必填 简单 1分钟

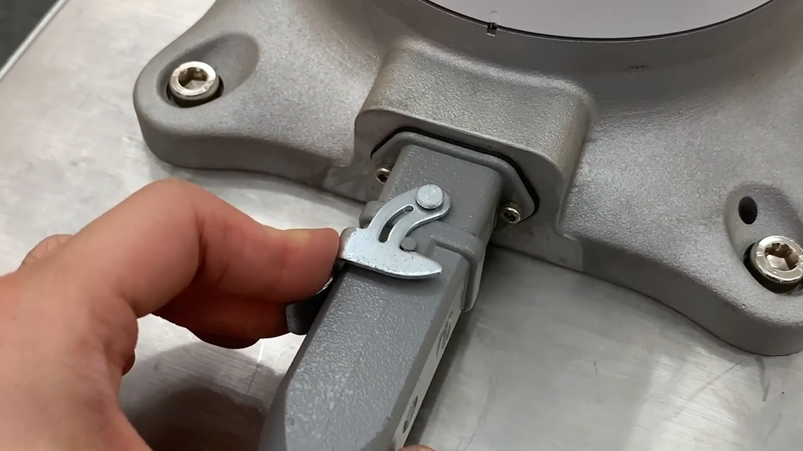

将机械手连接电缆连接至控制器上的相应接头，然后安装扣环，以防电缆松动。

• 将机械手电缆的另一端连接到控制器的相应接头，直至其发出咔嗒声，请确保电缆已牢固插入。

ㅤ

将电源连接至控制器

必填 简单 1分钟

要为控制器供电，请将控制器的电源线连接至标准IEC电源插座。

• 连接电源线(电气接地连接)后，请确保机械手正确接地。

• 使用与控制器内接地符号相关的未使用螺栓，为系统中的所有设备建立公共接地。接地导体必须满足系统的最大额定电流。

• 有关更多信息，请参阅 将电源连接至控制器。

电源必须满足接地和断路器等最低要求。随附的交流控制器的电气规格如下：

有关可选控制器信息，请参阅以下附录。

• 直流控制器(CS-12P)

位置控制器

必填 简单 1分钟

在地板上安装控制器时，请确保控制器每侧至少有50毫米的空间，以实现通风。
