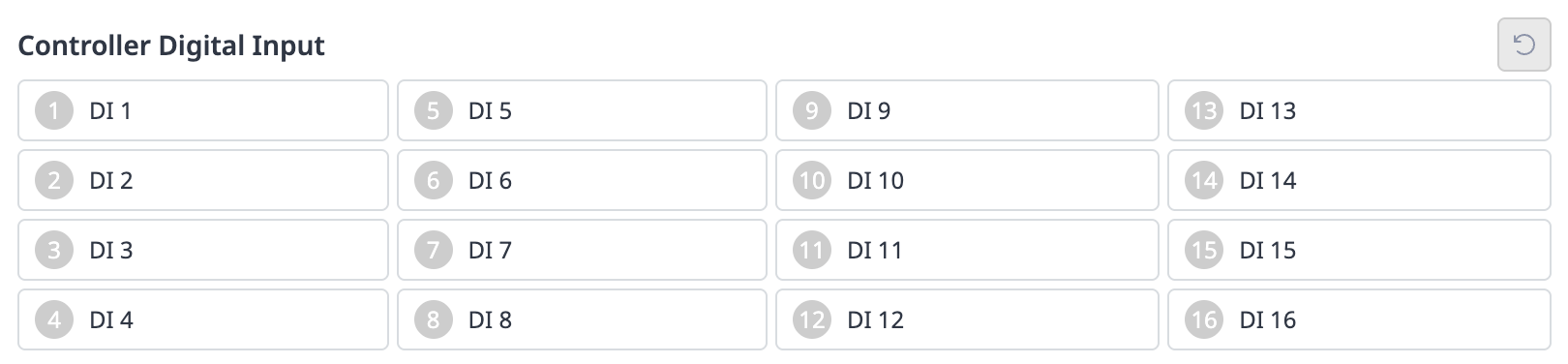

Wejście cyfrowe sterownika
-
Sprawdź numer portu urządzenia podłączonego do kontrolera.
-
W zależności od stanu wejścia cyfrowego odpowiedniego numeru wyświetlane są następujące informacje.
-
Jeśli sygnał cyfrowy jest sygnałem wysokim, ikona jest wyświetlana w kolorze jasnozielonym.
-
Jeśli sygnał cyfrowy jest sygnałem niskim, ikona jest wyświetlana w kolorze szarym.
-
Uwaga
To samo dotyczy sytuacji, gdy wejście cyfrowe jest ustawione jako wejście bezpieczeństwa, ikona jest wyświetlana na niebiesko, gdy sygnał cyfrowy jest wysoki, a na szaro, gdy jest niski.
Wejście bezpieczeństwa
-
Sprawdź numer portu urządzenia podłączonego do kontrolera.
-
W zależności od stanu wejścia cyfrowego odpowiedniego numeru wyświetlane są następujące informacje.
-
Jeśli sygnał cyfrowy jest sygnałem wysokim, ikona jest wyświetlana w kolorze jasnozielonym.
-
Jeśli sygnał cyfrowy jest sygnałem niskim, ikona jest wyświetlana w kolorze szarym.
-
Wyjście cyfrowe sterownika
-
Sprawdzić numer portu urządzenia podłączonego do sterownika lub kołnierza.
-
Kliknij ikonę Wł./Wył. Odpowiadającą numerowi portu, aby włączyć lub wyłączyć wyjście cyfrowe.
-
Po naciśnięciu ikony Wł. Ikona zmieni kolor na zielony i zostanie włączony odpowiedni port.
-
Po naciśnięciu ikony Wył ikona zmieni kolor na szary, a odpowiedni port zostanie wyłączony.
-
Wejście analogowe sterownika
-
Kliknij listę rozwijaną na wejściu analogowym kontrolera, aby wybrać pozycję do sprawdzenia.
-
Sprawdź informacje o wejściu analogowym dla wybranego elementu wyświetlanego na ekranie.
Uwaga
Wartość wejścia analogowego nie może ustawić wartości wejściowej w oknie stanu.
Analogowe wyjście sterownika
-
Kliknij listę rozwijaną na wyjściu analogowym kontrolera, aby wybrać pozycję do sprawdzenia.
-
Informacje o wyjściu analogowym dla wybranego elementu są wyświetlane po prawej stronie listy rozwijanej.
-
Wartością domyślną dla typu sygnału wyjścia analogowego jest napięcie.
-
-
Zmień wartość wyjścia analogowego.
