領域の境界とゾーンの形状

立方体

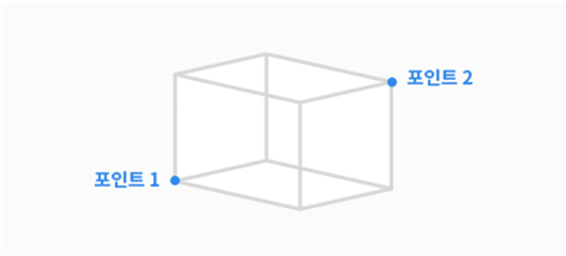

スペースリミット/ゾーンのシェイプが立方体 として作成されます。

• 立方体の下の端点(ポイント1)と上の端点(ポイント2)を入力し、[Save Pose]ボタンをタップします。

傾いた立方体

スペースリミット /ゾーンのシェイプは、傾いた立方体 として作成されます。

4ポイントによる設定

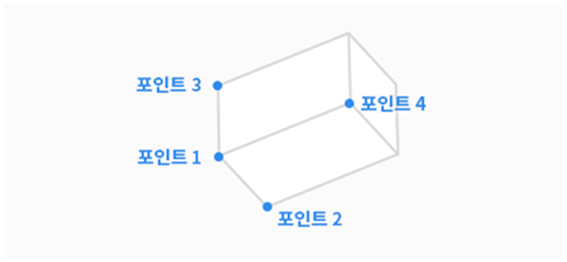

• 傾いた立方体の基準点(ポイント1)、x軸の終点(ポイント2)、y軸の終点(ポイント3)、z軸の終点(ポイント4)を入力し、[Save Pose]ボタンをタップします。

• 3本の直線（点1-点2、点1-点3、点1-点4）が直角に交差している必要があります。（±5度の偏差が許容されます）

• 点1を基準点として使用してコックピットで「平面拘束」や「軸拘束」などの拘束された動作機能を使用すると、点2、点3、および点4の点がより簡単に見つかります。

3点と高さによる設定

• 基準点（点1）、X軸上の点（点2）、およびXY平面上の点（点3）を入力します。

• XY平面上の点の位置（点3）によって、Y軸の方向が決まります。Y軸は、基準点（点1）とX軸上の点（点2）によって形成される直線に垂直で、XY平面上に配置されます。

• 基準点、X軸方向、およびY軸方向が決定されると、Z軸方向は右手の規則によって決定されます。

• 基準点と3軸方向を決定した後、長さ、幅、高さを設定することで、傾いた立方体のサイズを指定できます。

• 傾いた立方体は、x、y、zのオフセットを設定することで平行に移動できます（平行移動）。

• 実際のポイント1の横にある[MOVE TO]を押して傾いた立方体の終点(頂点)に到達した後、 実際のポイント2、 実際のポイント3、または 実際のポイント4の横にある[MOVE TO]を押して、ロボットTCPは傾いた立方体の端に沿って、到達できる限り移動します。傾いた立方体の位置と方向の設定は、この方法で確認できます。

Unknown Attachment

シリンダ

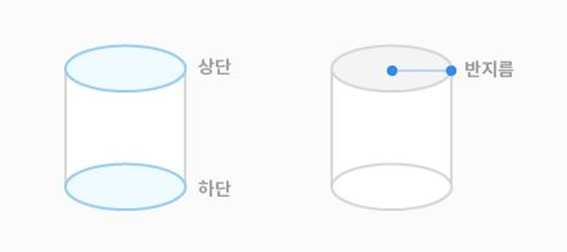

スペースリミット/ゾーンのシェイプが シリンダとして作成されます。

半径距離の点、上の平面の点、およびシリンダの下の平面の点を入力し、[Save Pose]ボタンをタップします。

複数平面ボックス

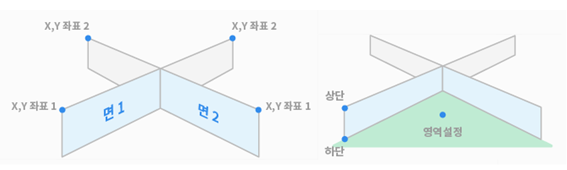

スペースリミット/ゾーンのシェイプは、 複数平面ボックスとして作成されます。

• 複数平面ボックスの上下の高さを設定し、[ ポーズの追加] ボタンを押して平面を追加します。

• X座標とY座標を選択して平面の方向を設定し、[Save Pose]ボタンをタップします。最大6つのプレーンを設定できます。

• 設定する領域上の点の座標を設定します。

球

スペースリミット/ゾーンのシェイプが 球として作成されます。

• 半径を設定するには、球の中心点と端点の位置を入力し、直径を設定するには、球の2つの端点を入力し、[Save Pose]ボタンをタップします。
