Vezérlő I/O

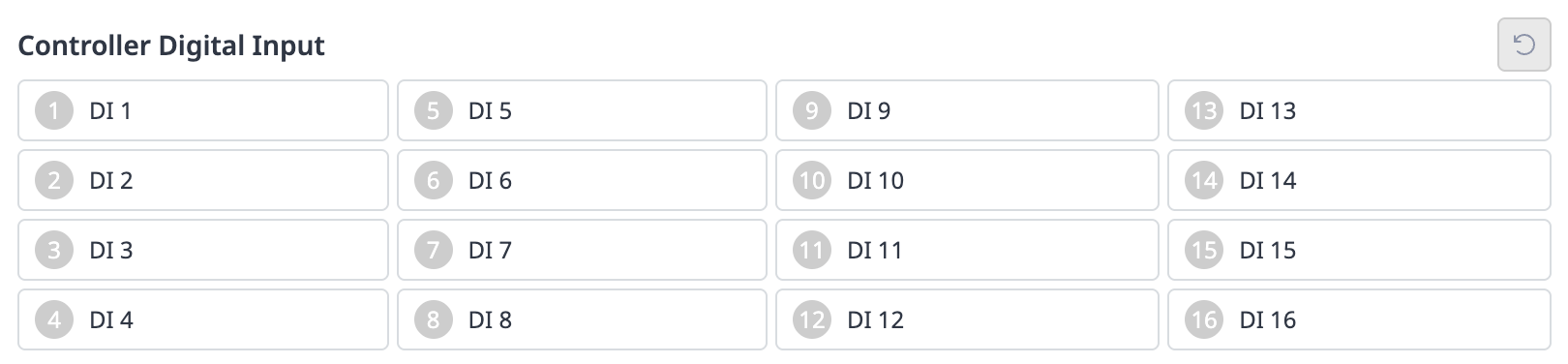

Vezérlő digitális bemenet

Unknown Attachment

1. Ellenőrizze a vezérlőhöz csatlakoztatott eszköz portszámát.

2. A következő jelenik meg a megfelelő szám digitális bemeneti állapotától függően.

   • Ha a digitális jel magas, az ikon világoszöld színnel jelenik meg.

   • Ha a digitális jel alacsony, az ikon szürkén jelenik meg.

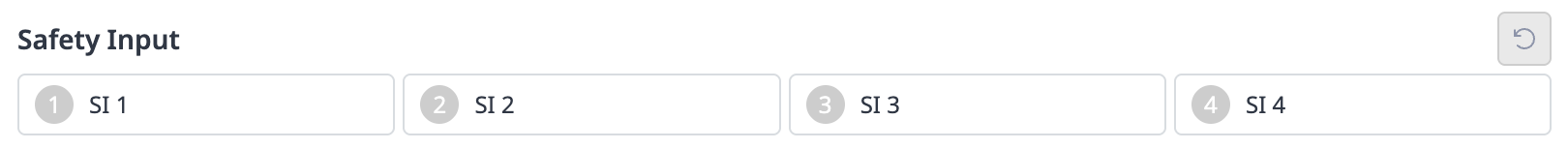

Biztonsági bemenet

Unknown Attachment

1. Ellenőrizze a vezérlőhöz csatlakoztatott eszköz portszámát.

2. A következő jelenik meg a megfelelő szám digitális bemeneti állapotától függően.

   • Ha a digitális jel magas, az ikon világoszöld színnel jelenik meg.

   • Ha a digitális jel alacsony, az ikon szürkén jelenik meg.

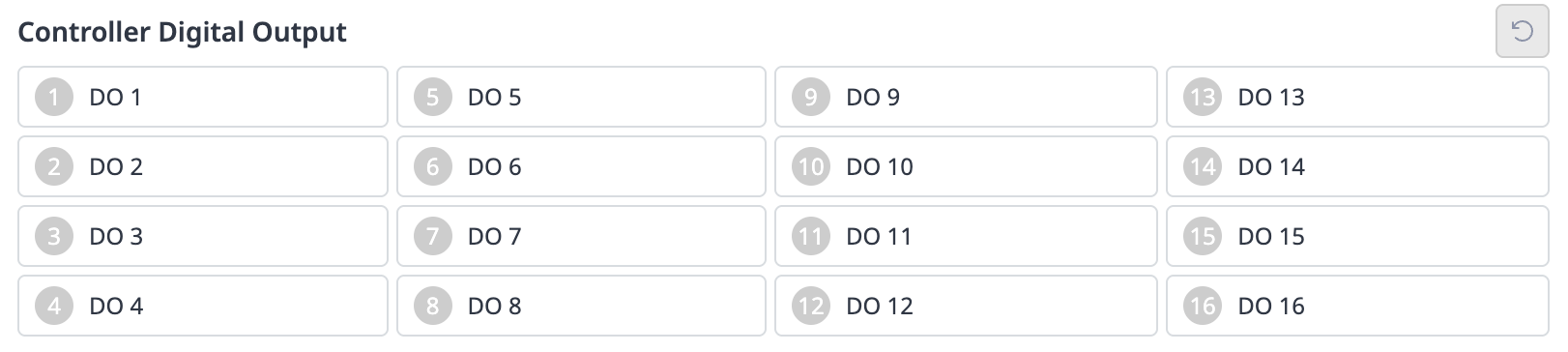

Vezérlő digitális kimenete

Unknown Attachment

1. Ellenőrizze a vezérlőhöz vagy peremhez csatlakoztatott eszköz portszámát.

2. A digitális kimenet aktiválásához vagy deaktiválásához kattintson a portszámnak megfelelő be/ki ikonra.

   • Az On (be) ikon megnyomásakor az ikon zöldre vált, és a megfelelő port engedélyezve van.

   • A ki ikon megnyomásakor az ikon szürkére vált, és a megfelelő port le van tiltva.

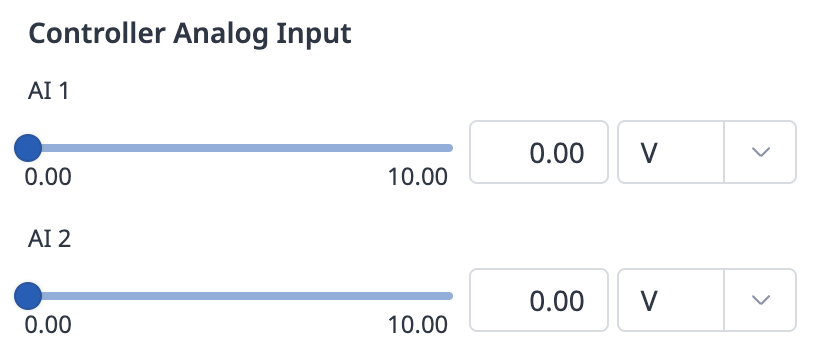

Vezérlő analóg bemenet

Unknown Attachment

1. Kattintson a Controller analog Input (Vezérlő analóg bemenet) legördülő listájára az ellenőrizni kívánt elem kiválasztásához.

2. Ellenőrizze a képernyőn megjelenő kiválasztott elem analóg bemeneti adatait.

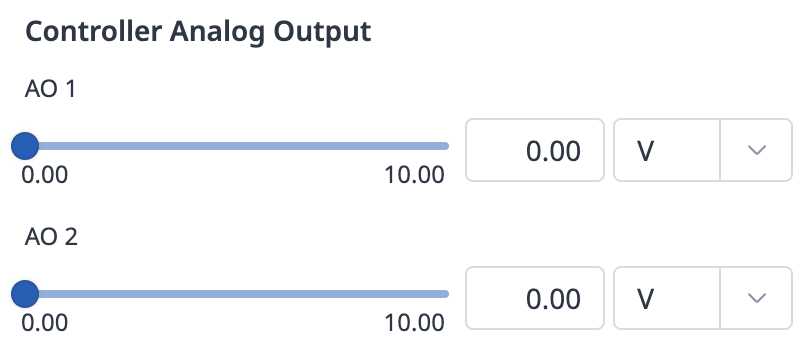

Vezérlő analóg kimenet

Unknown Attachment

1. Kattintson a legördülő listára a Controller analog Output (Vezérlő analóg kimenete) ablakban az ellenőrizni kívánt elem kiválasztásához.

   • A kiválasztott elem analóg kimeneti adatai a legördülő lista jobb oldalán jelennek meg.

   • Az analóg kimeneti jeltípus alapértelmezett értéke a feszültség.

2. Módosítsa az analóg kimeneti értéket.
