Távolítsa el a csomagolást
KÖTELEZŐ KÖNNYŰ 3 perc

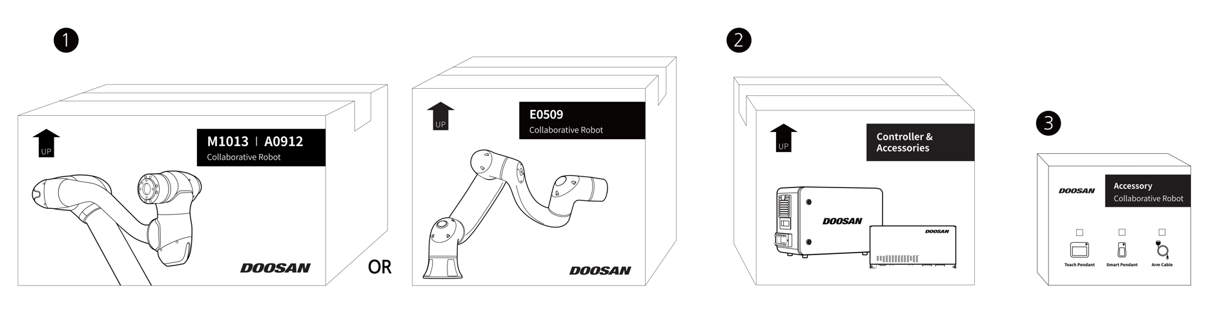

A Doosan Robotics robot megvásárlása után két doboz kerül kiszállításra, amely tartalmazza a robotot és a vezérlőt. Távolítsa el a csomagolást, és ellenőrizze a tartalmát. Az alkatrészekkel kapcsolatos további információkért tekintse meg az alkatrészlistát.
-
A manipulátor a nagyobb dobozban található.
-
A vezérlő a kisebb dobozban található.
-
A tanítási medál és a robotkábelek a tartozékdobozban találhatók
Vigyázat
-
A szállítás közbeni biztonság érdekében minden terméket szilárd védőanyagokkal csomagolnak és csomagolnak, ezért óvatosan vegye ki őket a dobozból.
-
A termék dobozból történő eltávolításakor ügyeljen arra, hogy ne sérüljön meg a termék leesés miatt.
Csatlakoztassa a kábelt a vezérlőhöz
KÖTELEZŐ KÖNNYŰ 1 PERC

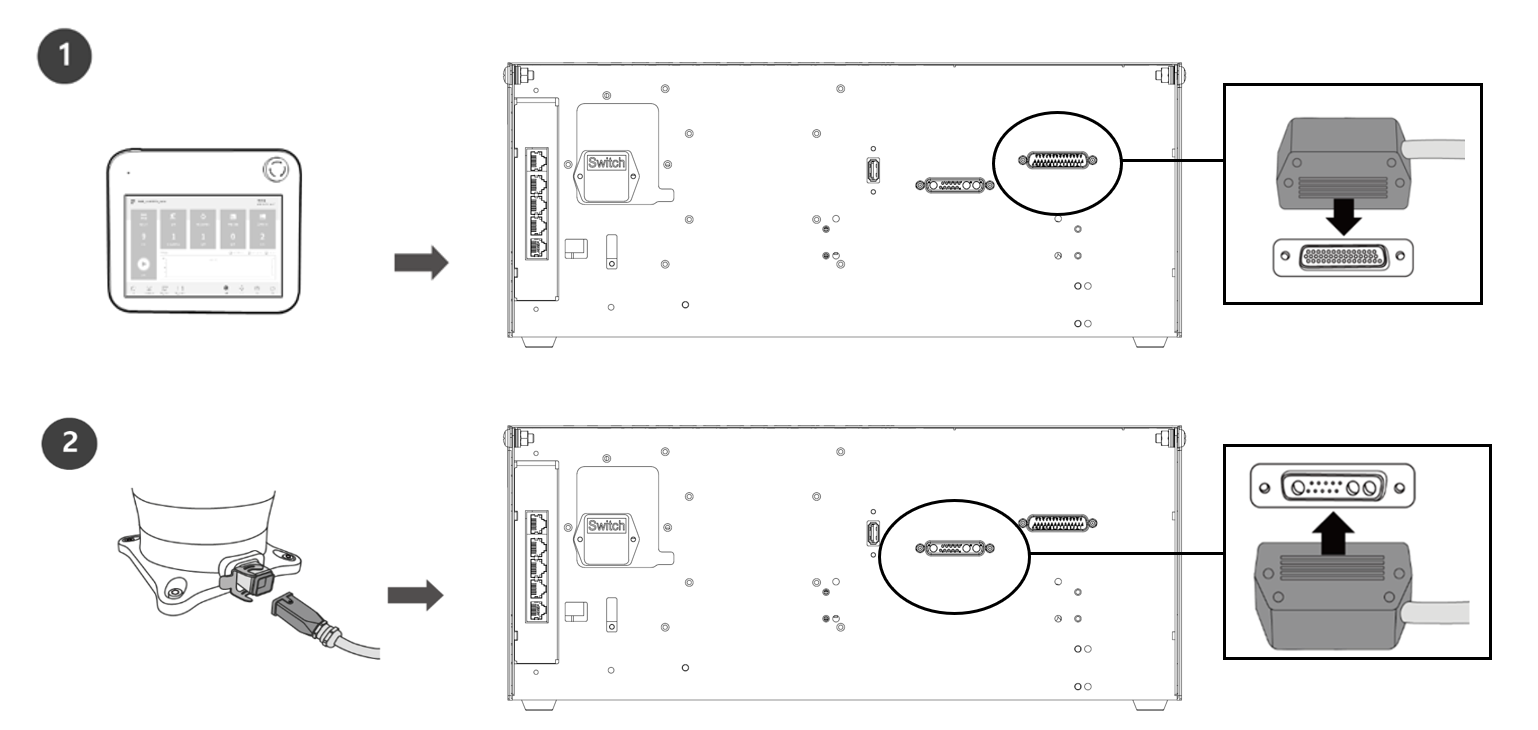

Csatlakoztassa a tanítási medált és a robotkábelt a vezérlőhöz.
-
Csatlakoztassa a tanítási medál kábelt a vezérlő megfelelő csatlakozóihoz, amíg kattanni nem kezd, és ellenőrizze, hogy a kábel szorosan csatlakozik-e.
-
Csatlakoztassa a robotkábel másik végét a vezérlő megfelelő csatlakozójához, amíg az kattanni nem kezd, és ellenőrizze, hogy a kábel szorosan csatlakozik-e.
Vigyázat
-
A kábel csatlakoztatásakor ellenőrizze a csatlakozás alakját, mielőtt csatlakoztatná, hogy a csap ne görbüljön.
-
Ha az elektromágneses hullámok által keltett zaj problémákat okoz, a normál működés biztosítása érdekében ferritmagot kell telepíteni. A ferritmag beépítési helyéről további információt a következő oldalakon talál:
Robotbázis rögzítés
KÖTELEZŐ KÖNNYŰ 3 perc
A robot alapjának rögzítésekor és a szerszám karimájára történő beszerelésekor a következő kiegészítő alkatrészekre van szükség:
-
M8 hatszögletű csavarkulcs 4
-
Φ5 helyezze el a jelölőt 2
A robot rögzítéséhez használjon M8 csavart a manipulátor alapján lévő négy 9,0 mm-es furatban. További információkért tekintse meg a Robot rögzítésecímű részt.
-
A csavarok meghúzásához ajánlott 20 Nm meghúzási nyomatékot használni. Használjon alátéteket (rugó-lapos), hogy megakadályozza a rezgés általi meglazulást.
-
A robot rögzített helyre történő pontos beszereléséhez használjon két Φ5-es jelölő csapot.
Megjegyzés
-
M/A/H/e/P talajcsapra szerelhető rögzítőkalauz
-
Ground Tap hozzáadva a Robot Base-hoz (december 23.) ECO00371_Robot alap testelőcsavar rögzítő rész hozzáadva)
-
A rögzítőcsavar nem tartozék, a felhasználók szükség szerint elkészíthetik és rögzíthetik
-
Testelőcsavar műszaki adatai: M4X4L
-
Útmutató szövege Példa: A Doosan Robotics minden robotja külső talajcsappal van ellátva. Ha a használati környezettől függően földelésre van szükség, a földvezetéket az M4X4L csavarral csatlakoztathatja. A talajcsapágy a talajcímke közelében található.
-
Testelés címkéje
