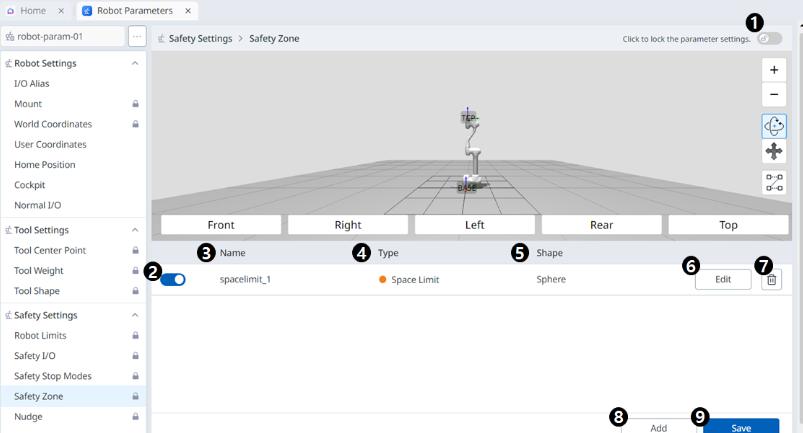

Zona de seguridad

1

Botón de palanca de bloqueo

Utilizado para bloquear el valor establecido. La contraseña de seguridad es necesaria para modificar el valor establecido.

2

Elija si habilitar

Este botón le permite aplicar/desaplicar la zona de seguridad creada.

3

Nombre de la zona

El nombre dado por el usuario al crear la Zona de Seguridad

4

Tipo de zona

Tipos de zona de seguridad (cada tipo tiene diferentes parámetros para establecer)

• Límite de espacio

• Zona colaborativa

• Zona de prevención de trituración

• Zona de Reducción de Sensibilidad a Colisión

• Zona de límite de orientación de herramientas

• Zona personalizada

5

Forma de zona

Formas de zona de seguridad

• Cuboide

• Cilindro

• Esfera

• Cuboide inclinado

• Caja multi-plano

6

Editar

• Este botón permite editar los ajustes de la zona de seguridad creada.

• Al presionar este botón aparece una ventana emergente que permite editar la zona de seguridad.

7

Suprímase

Este botón permite eliminar la zona segura.

8

Añádase

• Este botón permite añadir la zona segura.

• Este botón muestra un pop-up que permite agregar la zona segura.

9

Ahorre

Este botón permite guardar cualquier cambio en la configuración en relación con la zona de seguridad.

1

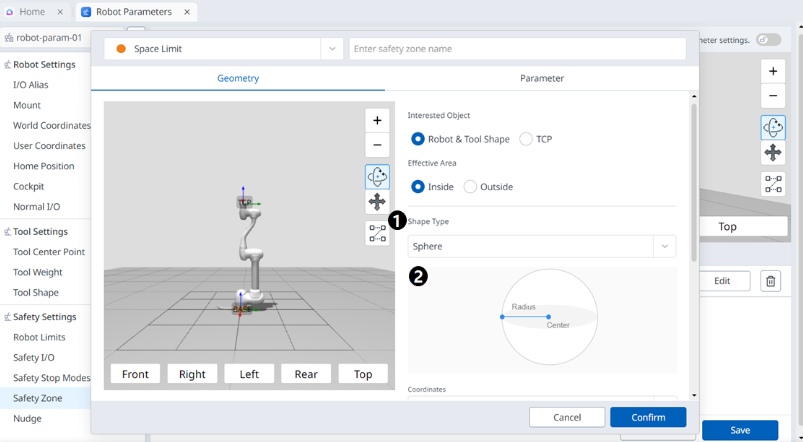

Tipo de forma

El tipo de forma deseado se puede seleccionar de este desplegable.

2

Imagen de forma

Esta es la zona donde se ve la imagen del tipo seleccionado.

3

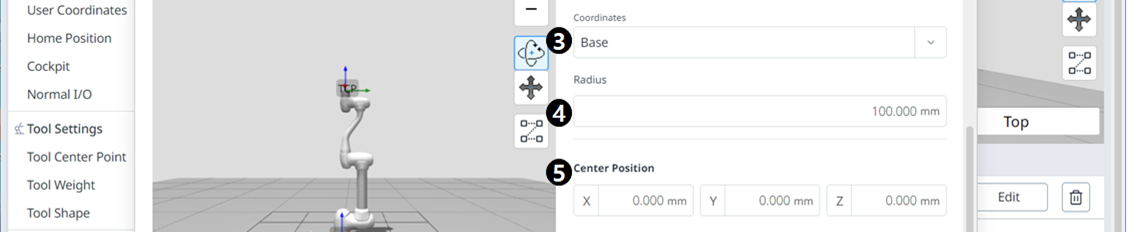

Coordenadas

Las coordenadas Base o Mundo se pueden seleccionar de este desplegable.

4

Radio

Aquí es donde se introduce el valor de radio.

5

Posición central

El valor central se puede establecer en estos campos para cada uno de los ejes X, Y y Z.

6

Cálculo automático

Este botón permite activar la opción Auto Measure.

7

Imagen de cálculo automático

Esta área es donde se ve la imagen requerida para Auto Measure. Esto aparece cuando la opción Medida automática está habilitada.

8

Punto 1

Cada campo es donde se introduce el valor para el punto 1.

9

Punto 2

Cada campo es donde se introduce el valor para el punto 2.

10

Calcular automáticamente

Este botón permite que se ejecute el Auto Calculate.

11

Expansión del espacio

Este campo es donde se puede establecer la Expansión Espacial.

12

Cancelar

Este botón permite cancelar la configuración.

13

Confirme

Este botón le permite confirmar la configuración.

1

Tipo de forma

El tipo de forma deseado se puede seleccionar de este desplegable.

2

Imagen de forma

Esta es la zona donde se ve la imagen del tipo seleccionado.

3

Coordenadas

Las coordenadas Base o Mundo se pueden seleccionar de este desplegable.

4

Radio

Aquí es donde se introduce el valor de radio.

5

Superior

Este campo es donde se ingresa el valor superior.

6

Más bajo

Este campo es donde se introduce el valor inferior.

7

Posición central

El valor central se puede establecer en estos campos para cada uno de los ejes X e Y.

8

Calcular automáticamente

Este botón permite activar la opción Auto Measure.

9

Auto calcular imagen

Esta área es donde se ve la imagen requerida para Auto Measure. Esto aparece cuando la opción Medida automática está habilitada.

10

Superior

Este campo es donde se ingresa el valor superior.

11

Más bajo

Este campo es donde se introduce el valor inferior.

12

Origen

Este campo es donde se introduce el valor de origen.

13

Radio

Este campo es donde se introduce el valor de radio.

14

Calcular automáticamente

Este botón permite que se ejecute el Auto Calculate.

15

Expansión del espacio

Este campo es donde se puede establecer la Expansión Espacial.

16

Cancelar

Este botón permite cancelar la configuración.

17

Confirme

Este botón le permite confirmar la configuración.

1

Tipo de forma

El tipo de forma deseado se puede seleccionar de este desplegable.

2

Imagen de forma

Esta es la zona donde se ve la imagen del tipo seleccionado.

3

Coordenadas

Las coordenadas Base o Mundo se pueden seleccionar de este desplegable.

4

Punto 1

Cada campo es donde se introduce el valor para el punto 1.

5

Punto 2

Cada campo es donde se introduce el valor para el punto 2.

6

Expansión del espacio

Este campo es donde se puede establecer la Expansión Espacial.

7

Cancelar

Este botón permite cancelar la configuración.

8

Confirme

Este botón le permite confirmar la configuración.

1

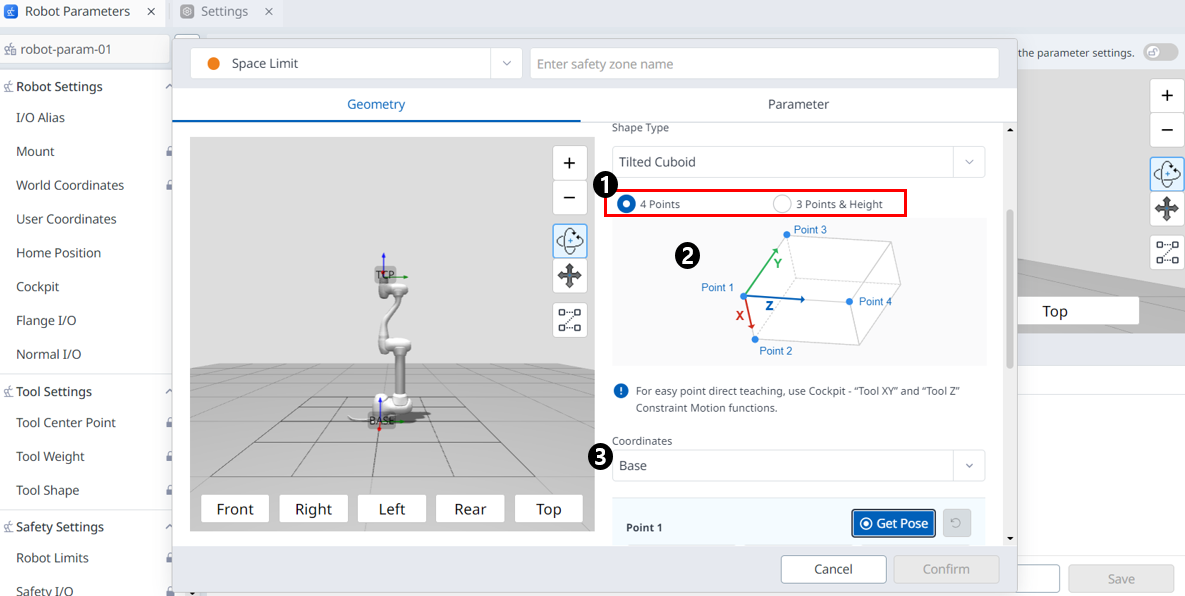

método de entrada

Puede elegir el método de entrada que desee.

2

Imagen del espacio

Esta es la zona donde se ve la imagen del tipo seleccionado.

3

Coordenadas

Las coordenadas Base o Mundo se pueden seleccionar de este desplegable.

4

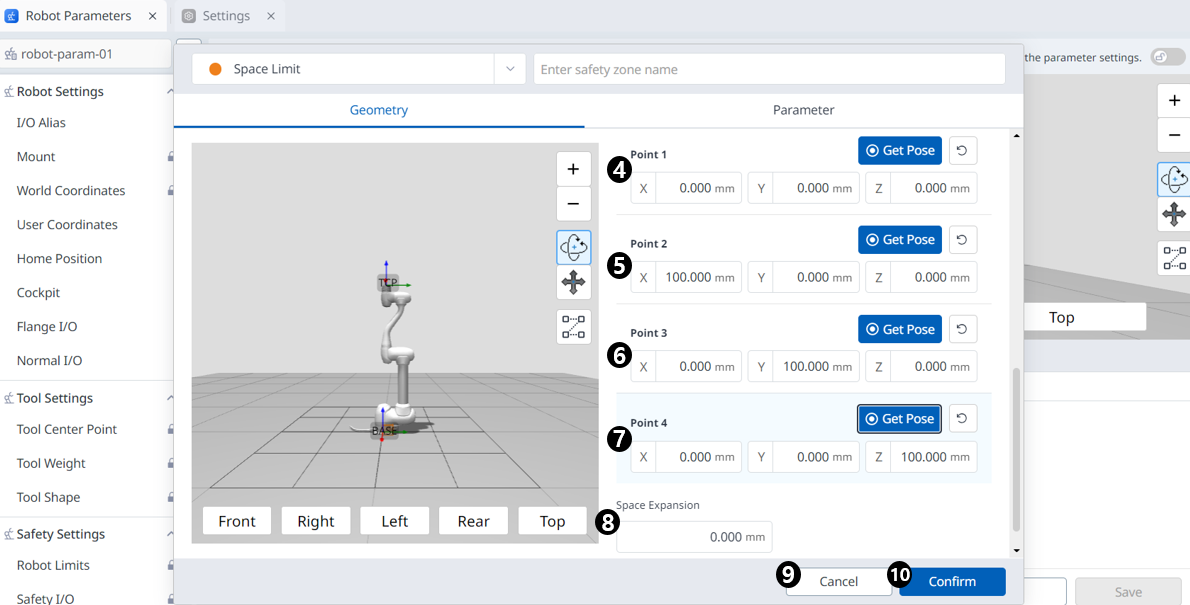

Punto 1

Cada campo es donde se introduce el valor para el punto 1.

5

Punto 2

Cada campo es donde se introduce el valor para el punto 2.

6

Punto 3

Cada campo es donde se introduce el valor para el punto 3.

7

Punto 4

Cada campo es donde se introduce el valor para el punto 4.

8

Expansión del espacio

Este campo es donde se puede establecer la Expansión Espacial.

9

Cancelar

Este botón permite cancelar la configuración.

10

Confirme

Este botón le permite confirmar la configuración.

1

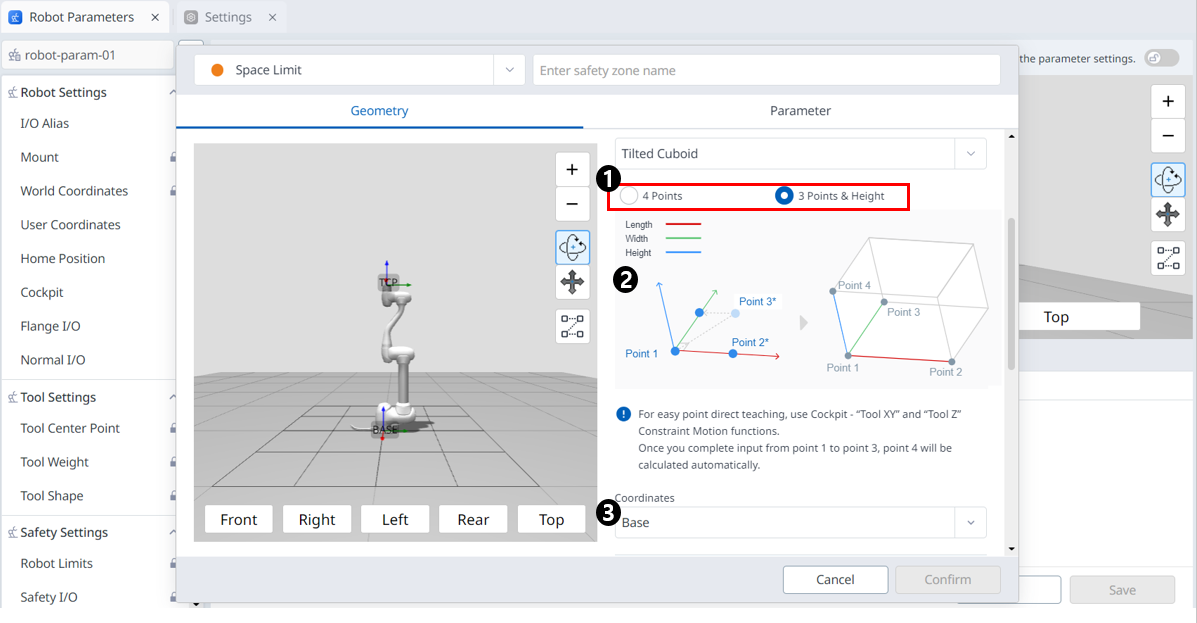

método de entrada

Puede elegir el método de entrada que desee.

2

Imagen del espacio

Esta es la zona donde se ve la imagen del tipo seleccionado.

3

Coordenadas

Las coordenadas Base o Mundo se pueden seleccionar de este desplegable.

4

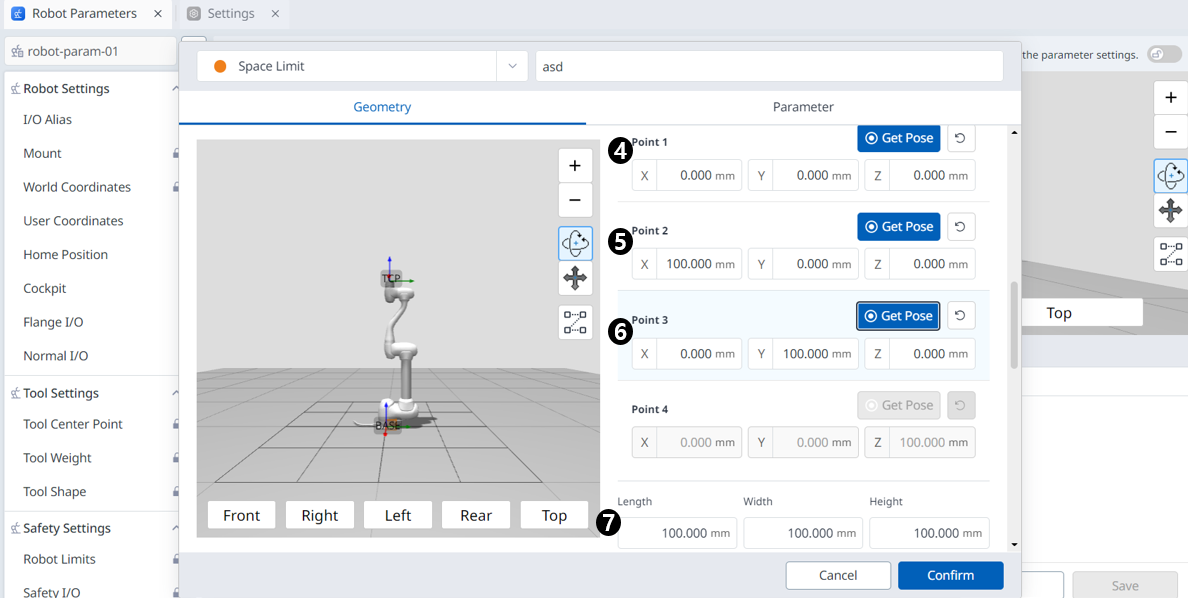

Punto 1

Cada campo es donde se introduce el valor para el punto 1.

5

Punto 2

Cada campo es donde se introduce el valor para el punto 2.

6

Punto 3

Cada campo es donde se introduce el valor para el punto 3.

7

ajustes de tamaño

Introduzca los valores Longitud, Ancho y Altura.

8

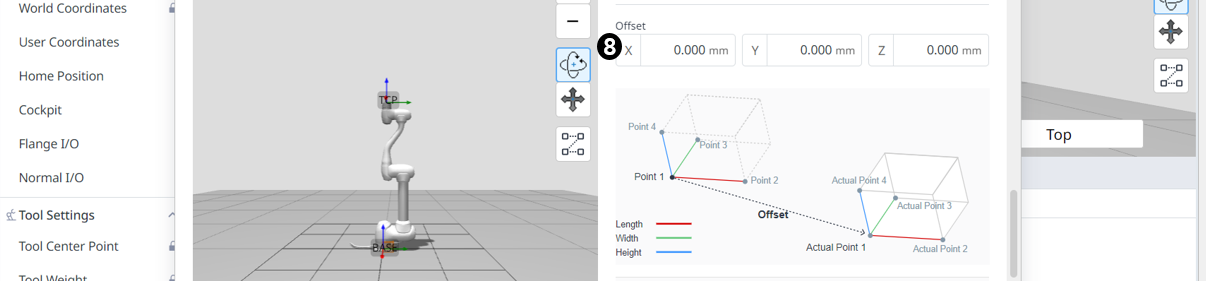

ajustes de compensación

Introduzca un valor de offset.

9

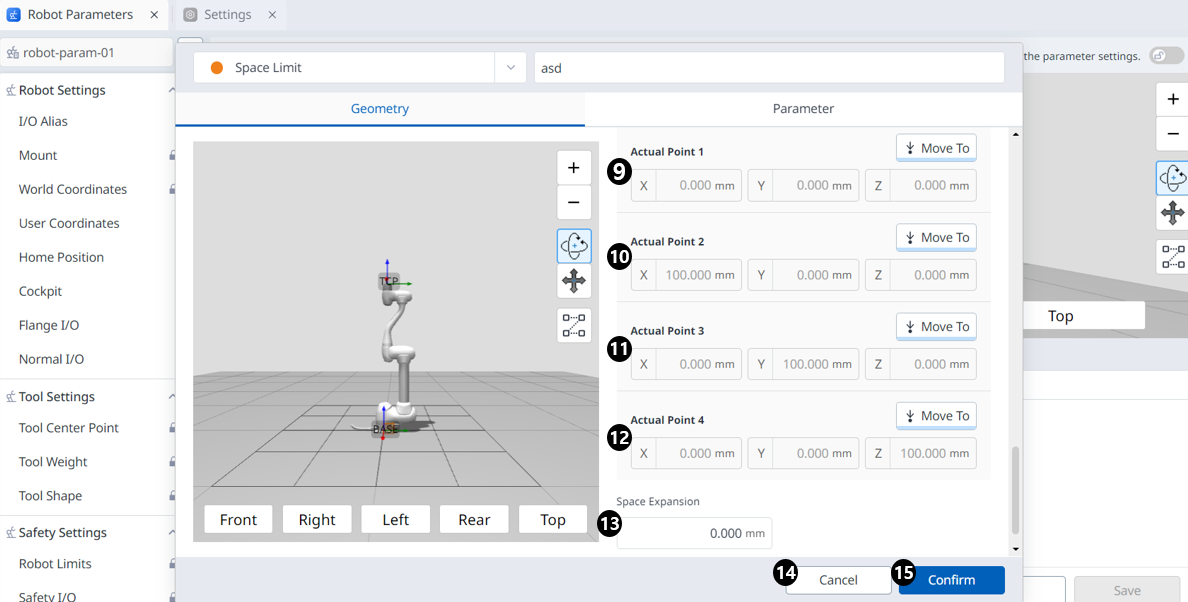

Punto 1

Puede comprobar el valor real del punto 1 calculado en función de los 3 puntos, el tamaño y la información de desplazamiento.

10

Punto 2

Puede comprobar el valor real del punto 2 calculado en función de la información de 3 puntos, tamaño y desplazamiento.

11

Punto 3

Puede comprobar el valor real del punto 3 calculado en función de la información de 3 puntos, tamaño y compensación.

12

Punto 4

Puede comprobar el valor real del punto 4 calculado en función de la información de 3 puntos, tamaño y desplazamiento.

13

Expansión del espacio

Este campo es donde se puede establecer la Expansión Espacial.

14

Cancelar

Este botón permite cancelar la configuración.

15

Confirme

Este botón le permite confirmar la configuración.

1

Tipo de forma

El tipo de forma deseado se puede seleccionar de este desplegable.

2

Imagen de forma

Esta es la zona donde se ve la imagen del tipo seleccionado.

3

Coordenadas

Las coordenadas Base o Mundo se pueden seleccionar de este desplegable.

4

Superior

Este campo es donde se ingresa el valor superior.

5

Más bajo

Este campo es donde se introduce el valor inferior.

6

Inicio del avión X, Y

Este campo es donde se ingresa el punto de inicio del avión.

7

Extremo del panel X, Y

Este campo es donde se ingresa el punto final del plano.

8

Añadir nuevo avión

Al hacer clic en este botón se agrega un nuevo avión.

9

Punto de selección

Cada campo es donde se introducen los valores del punto de selección.

10

Expansión del espacio

Este campo es donde se puede establecer la Expansión Espacial.

11

Cancelar

Este botón permite cancelar la configuración.

12

Confirme

Este botón le permite confirmar la configuración.
