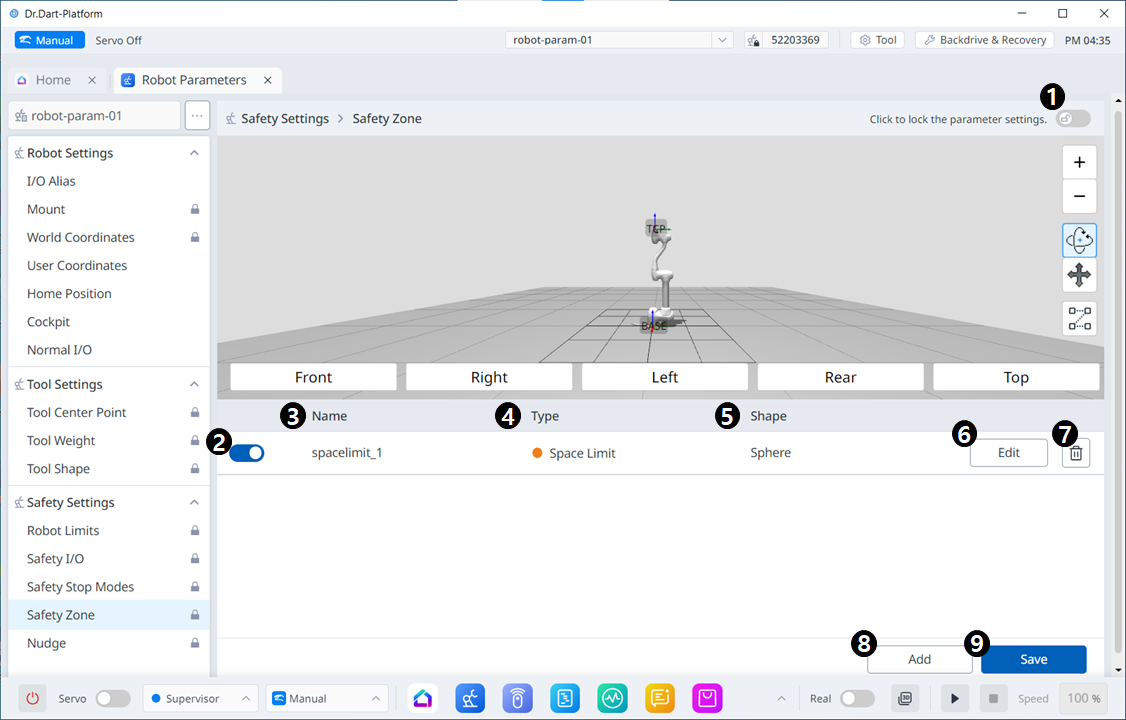

Elementos de menú
|
|
Elemento |
Descripción |
|---|---|---|
|
1 |
Botón de conmutación de bloqueo |
Se utiliza para bloquear el valor establecido. La contraseña de seguridad es necesaria para modificar el valor establecido. |
|
2 |
Seleccione si desea activar |
Este botón permite aplicar/anular la aplicación de la zona de seguridad creada. |
|
3 |
Nombre de zona |
Nombre proporcionado por el usuario al crear la zona de seguridad |
|
4 |
Tipo de zona |
Tipos de zona de seguridad (cada tipo tiene diferentes parámetros para establecer)
|
|
5 |
Forma de zona |
Formas de la zona de seguridad
|
|
6 |
Editar |
|
|
7 |
Eliminar |
Este botón permite eliminar la zona segura. |
|
8 |
Agregar |
|
|
9 |
Guardar |
Este botón permite guardar cualquier cambio en los ajustes relacionados con la zona de seguridad. |

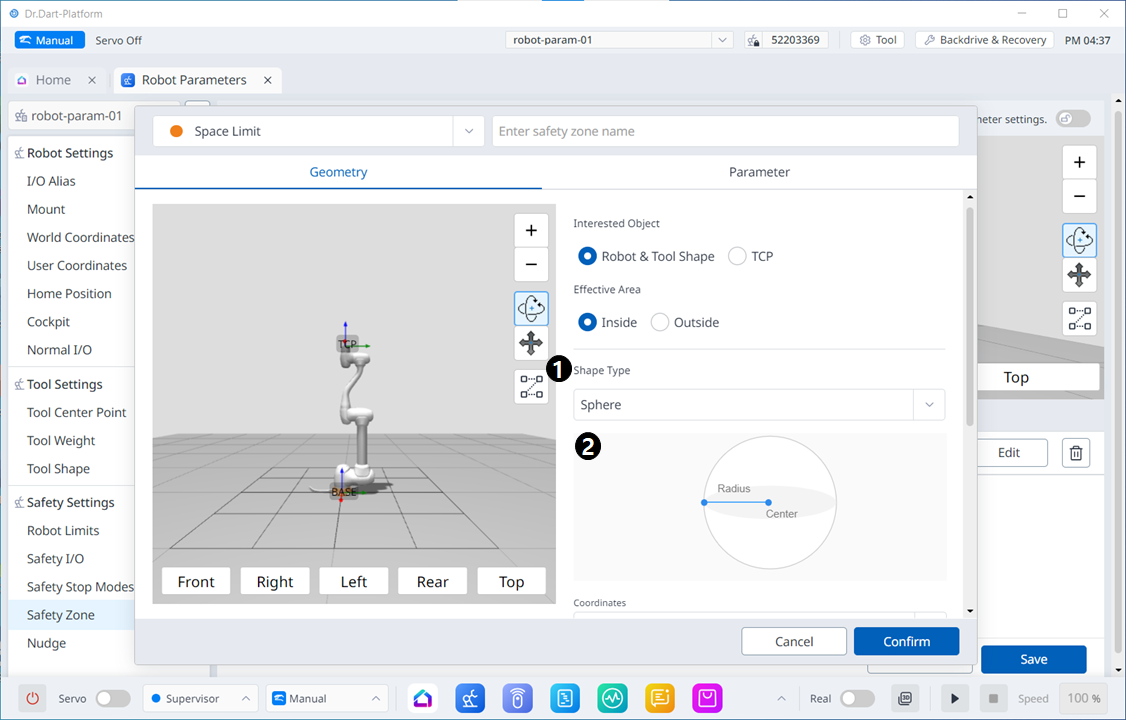

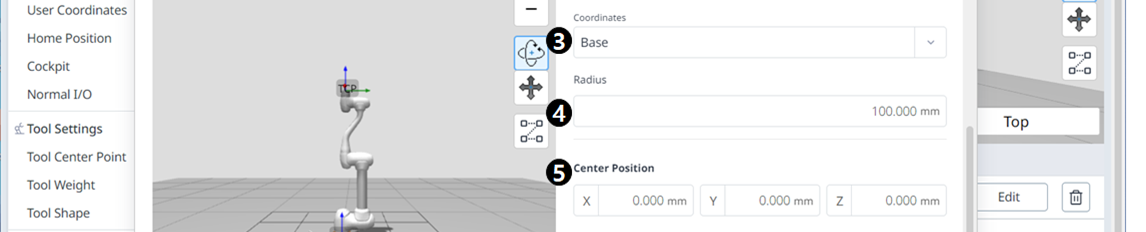

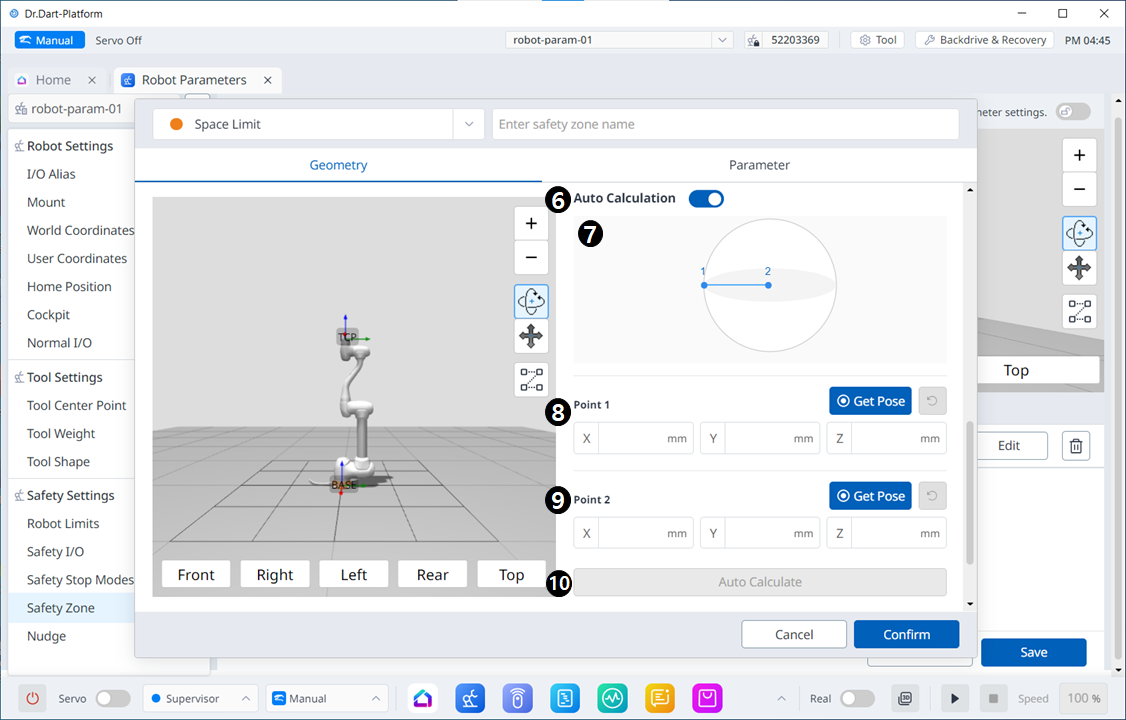

Esfera
Elementos de menú
|
|
Elemento |
Descripción |
|---|---|---|
|
1 |
Tipo de forma |
El tipo de forma deseado se puede seleccionar en esta lista desplegable. |
|
2 |
Imagen de forma |
Es el área donde se ve la imagen del tipo seleccionado. |
|
3 |
Coordenadas |
En esta lista desplegable se pueden seleccionar las coordenadas base o mundial. |
|
4 |
Radio |
Aquí es donde se introduce el valor de radio. |
|
5 |
Posición central |
El valor del centro se puede establecer en estos campos para cada uno de los ejes X, Y y Z. |
|
6 |
Cálculo automático |
Este botón permite activar la opción Medición automática. |
|
7 |
Imagen de cálculo automático |
Esta área es donde se ve la imagen necesaria para la medición automática. Aparece cuando la opción Medición automática está activada. |
|
8 |
Punto 1 |
Cada campo es donde se introduce el valor del Punto 1. |
|
9 |
Punto 2 |
Cada campo es donde se introduce el valor del Punto 2. |
|
10 |
Cálculo automático |
Este botón permite activar la medición automática. |
|

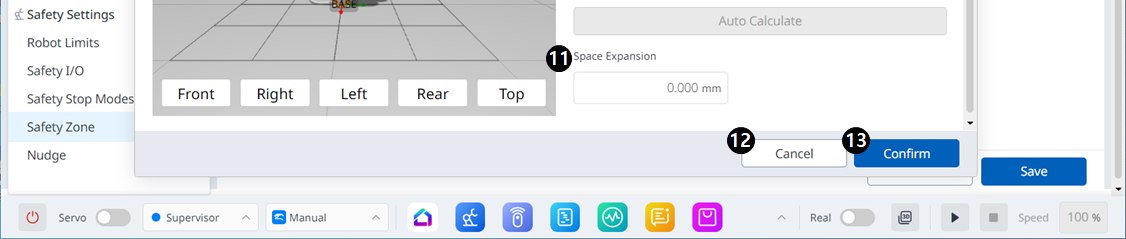

11 |
Expansión del espacio |
Este campo es donde se puede establecer la expansión de espacio. |
|
12 |
Cancelar |
Este botón permite cancelar el ajuste. |
|
13 |
Confirme |
Este botón le permite confirmar el ajuste. |

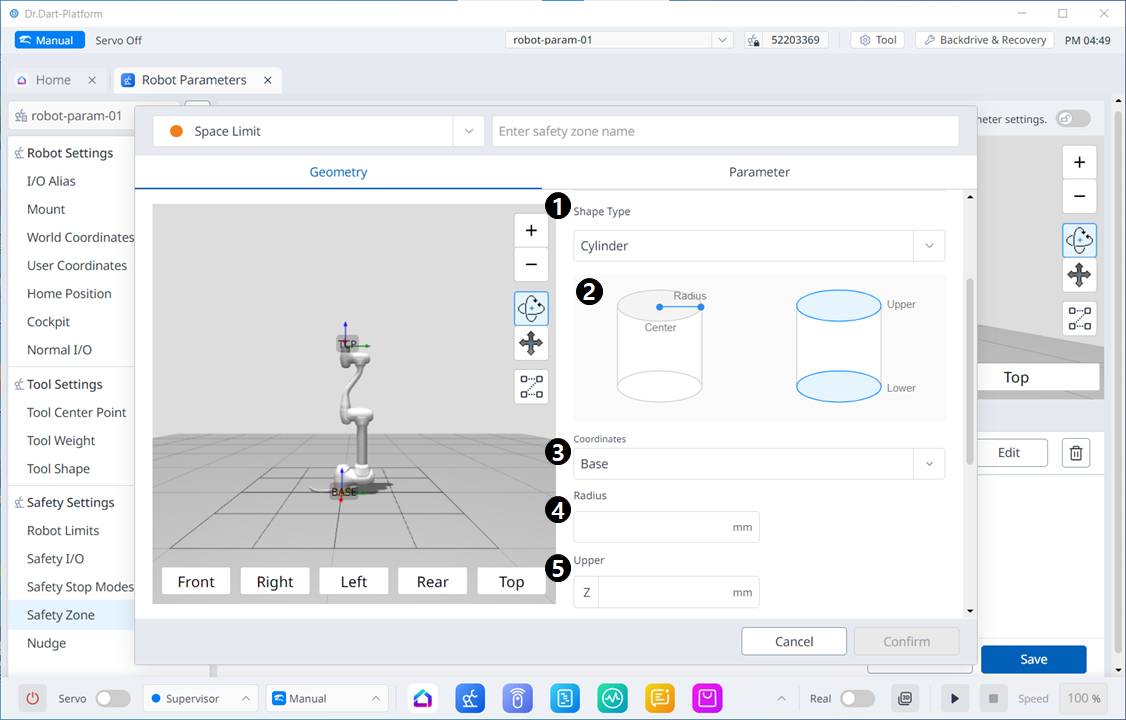

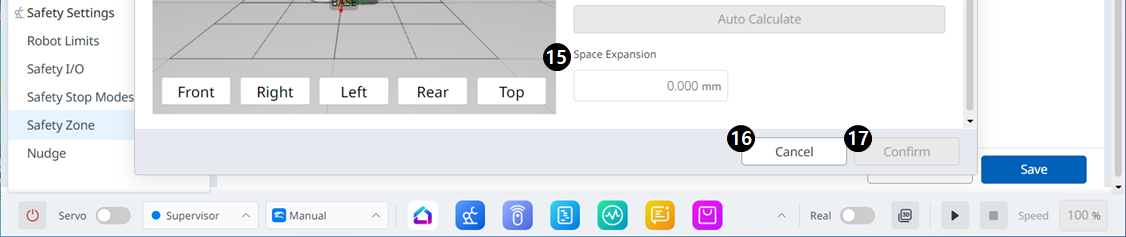

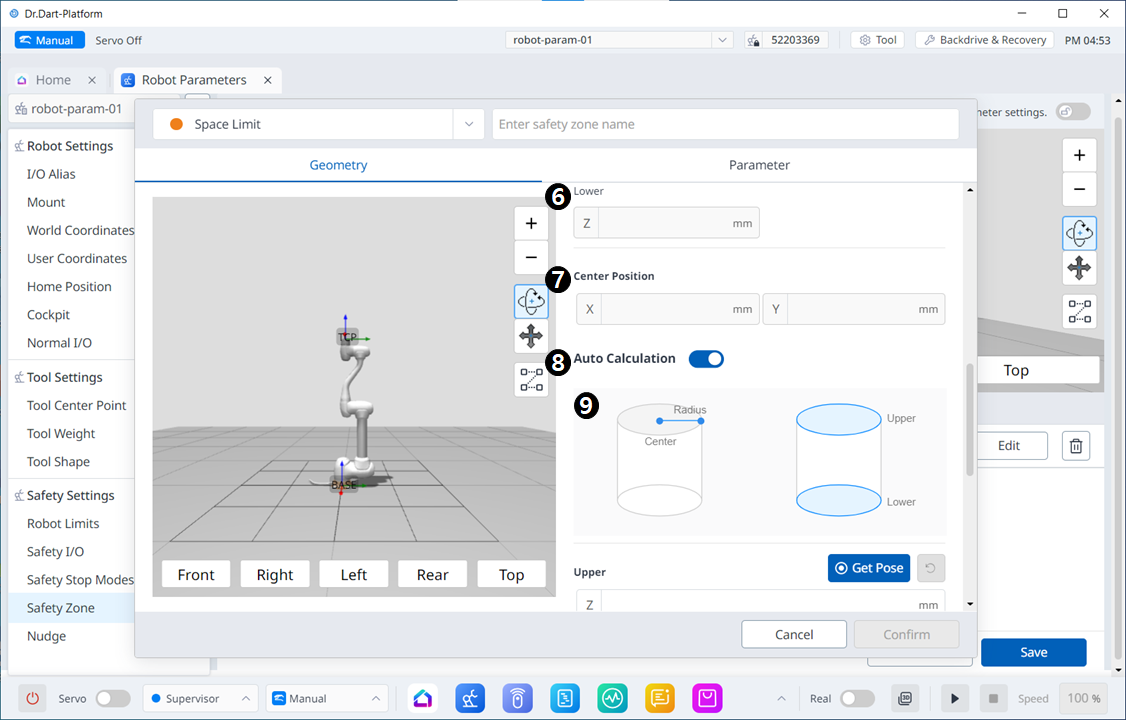

Cilindro
Elementos de menú
|
|
Elemento |
Descripción |
|---|---|---|
|
1 |
Tipo de forma |
El tipo de forma deseado se puede seleccionar en esta lista desplegable. |
|
2 |
Imagen de forma |
Es el área donde se ve la imagen del tipo seleccionado. |
|
3 |
Coordenadas |
En esta lista desplegable se pueden seleccionar las coordenadas base o mundial. |
|
4 |
Radio |
Aquí es donde se introduce el valor de radio. |
|
5 |
Superior |
Este campo es donde se introduce el valor superior. |
|
6 |
Bajar |
Este campo es donde se introduce el valor inferior. |
|
7 |
Posición central |
El valor del centro se puede establecer en estos campos para cada uno de los ejes X e Y. |
|
8 |
Cálculo automático |
Este botón permite activar la opción Medición automática. |
|
9 |
Calcular imagen automáticamente |
Esta área es donde se ve la imagen necesaria para la medición automática. Aparece cuando la opción Medición automática está activada. |
|

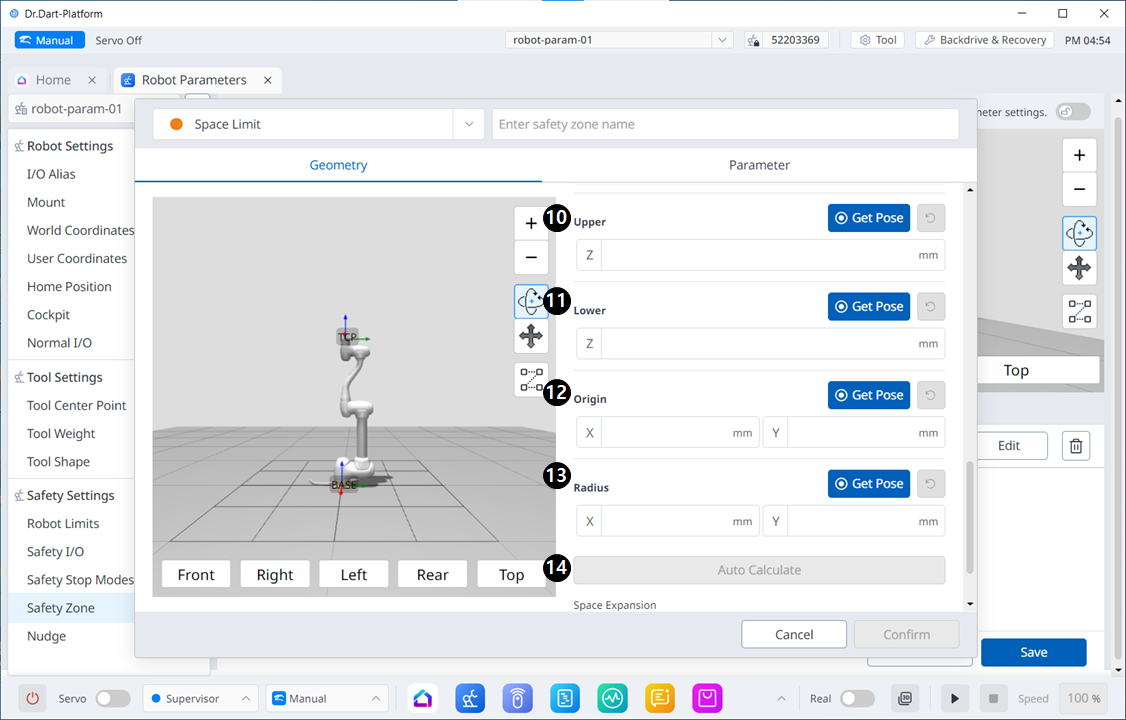

10 |
Superior |
Este campo es donde se introduce el valor superior. |
|
11 |
Bajar |
Este campo es donde se introduce el valor inferior. |
|
12 |
Origen |
Este campo es donde se introduce el valor de origen. |
|
13 |
Radio |
Este campo es donde se introduce el valor de radio. |
|
14 |
Cálculo automático |
Este botón permite ejecutar el cálculo automático. |
|
15 |
Expansión del espacio |
Este campo es donde se puede establecer la expansión de espacio. |
|
16 |
Cancelar |
Este botón permite cancelar el ajuste. |
|
17 |
Confirme |
Este botón le permite confirmar el ajuste. |

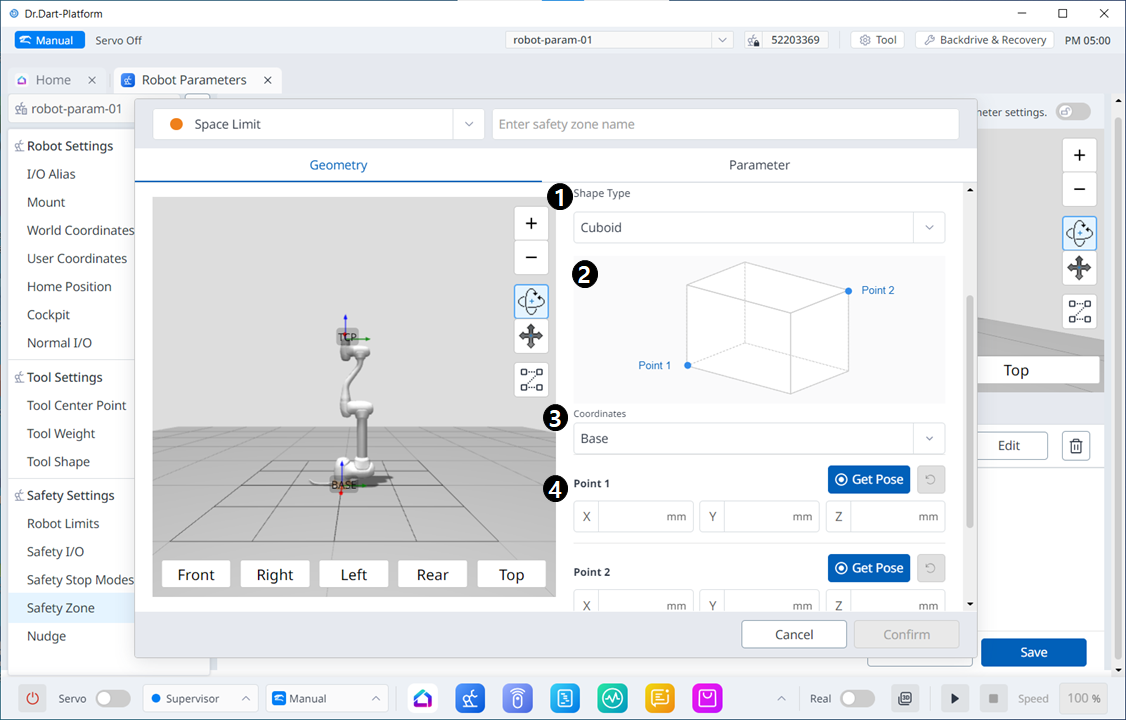

Cuboide
|
|
Elemento |
Descripción |
|---|---|---|
|
1 |
Tipo de forma |
El tipo de forma deseado se puede seleccionar en esta lista desplegable. |
|
2 |
Imagen de forma |
Es el área donde se ve la imagen del tipo seleccionado. |
|
3 |
Coordenadas |
En esta lista desplegable se pueden seleccionar las coordenadas base o mundial. |
|
4 |
Punto 1 |
Cada campo es donde se introduce el valor del Punto 1. |
|

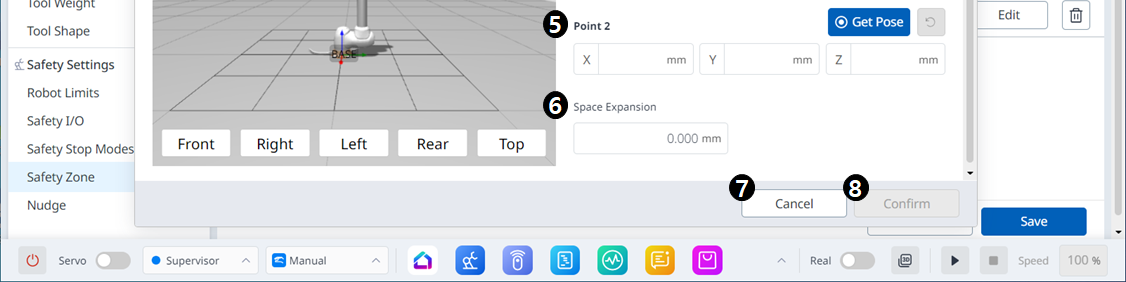

5 |
Punto 2 |
Cada campo es donde se introduce el valor del Punto 2. |
|
6 |
Expansión del espacio |
Este campo es donde se puede establecer la expansión de espacio. |
|
7 |
Cancelar |
Este botón permite cancelar el ajuste. |
|
8 |
Confirme |
Este botón le permite confirmar el ajuste. |

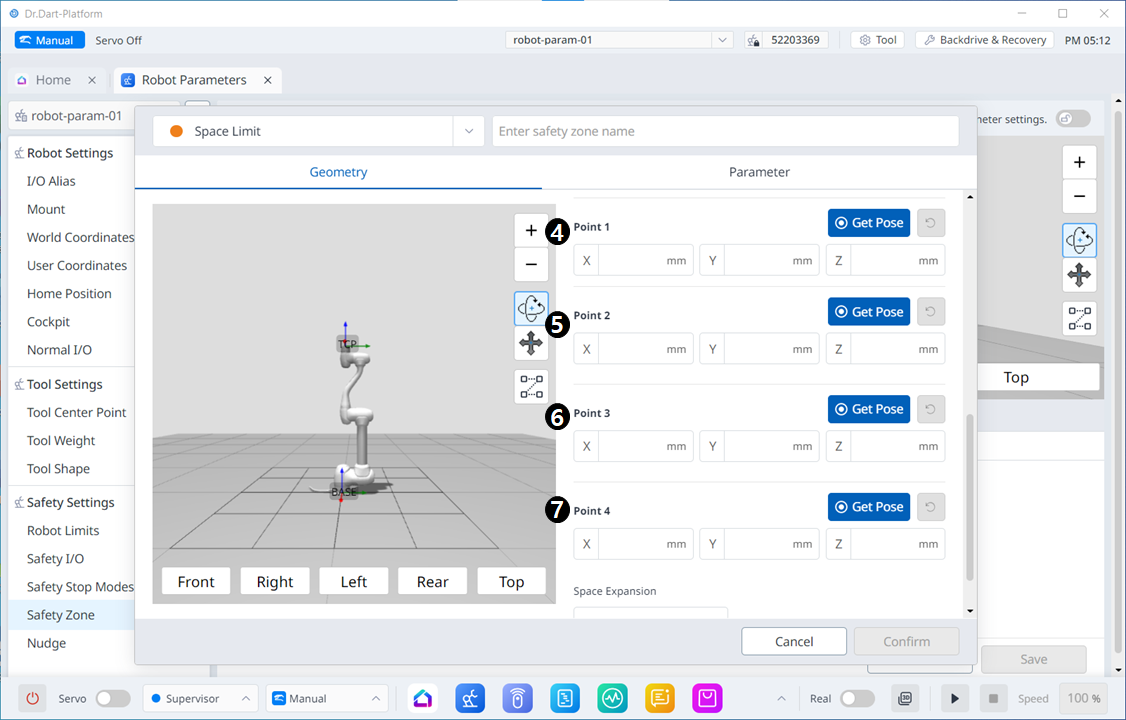

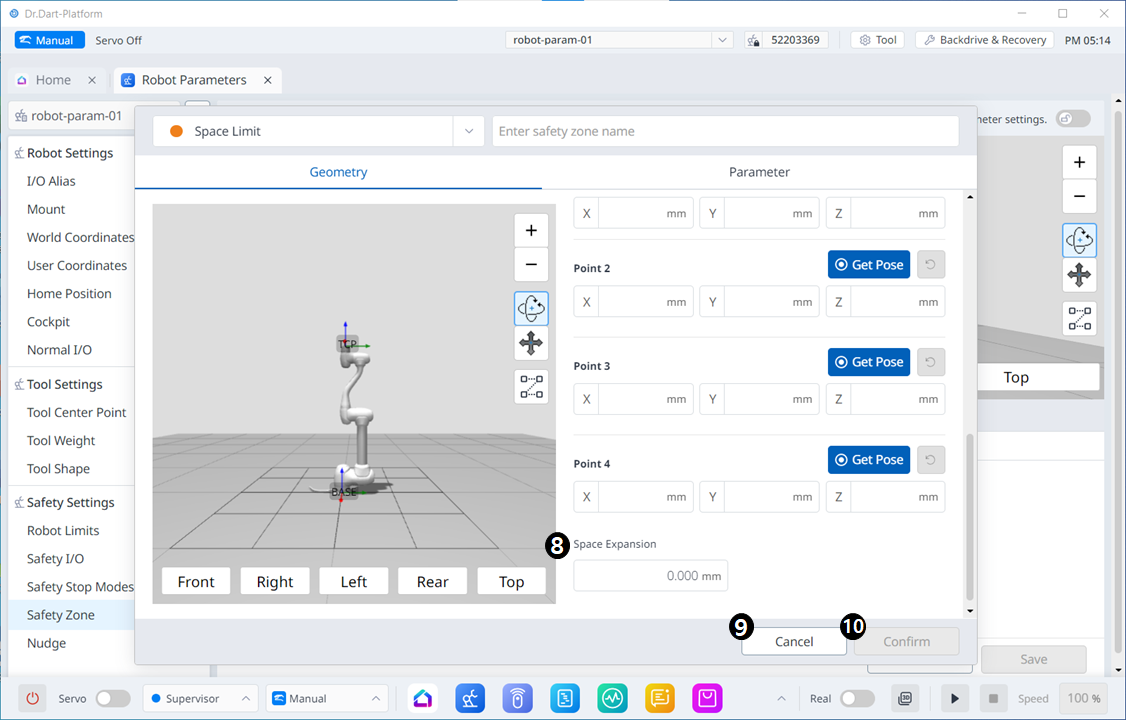

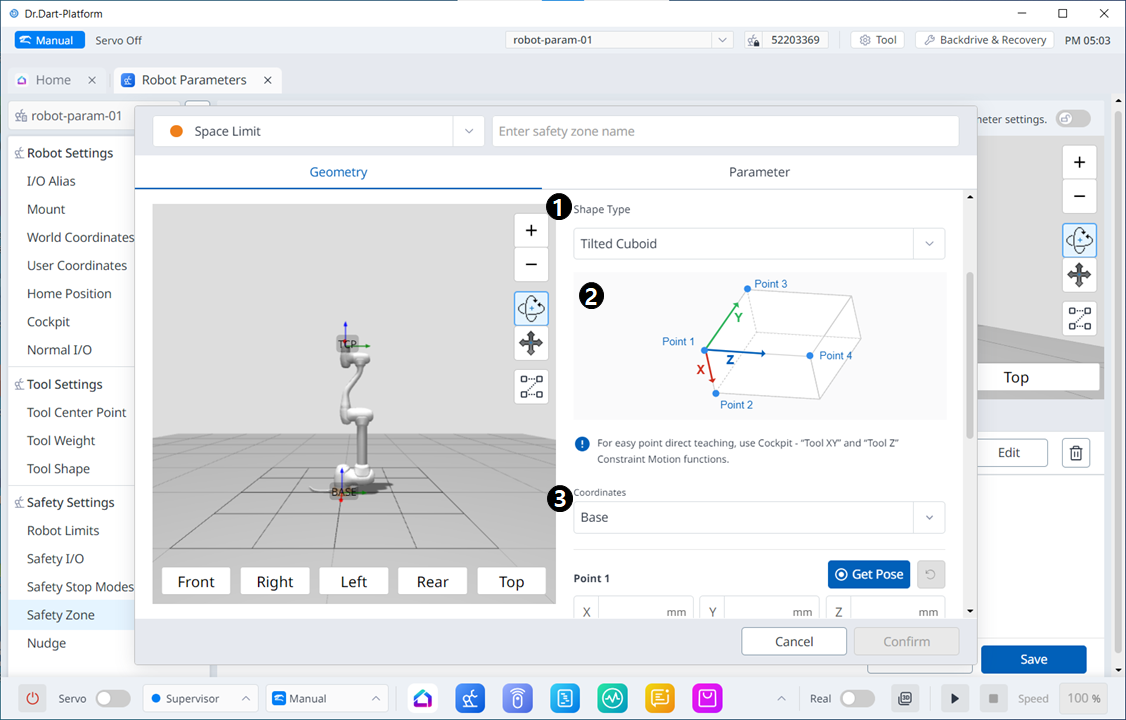

Cuboide inclinado
Elementos de menú
|
|
Elemento |
Descripción |
|---|---|---|
|
1 |
Tipo de espacio |
El tipo de forma deseado se puede seleccionar en esta lista desplegable. |
|
2 |
Imagen del espacio |
Es el área donde se ve la imagen del tipo seleccionado. |
|
3 |
Información Mensaje |
Este es un mensaje informativo necesario para el ajuste. |
|
4 |
Coordenadas |
En esta lista desplegable se pueden seleccionar las coordenadas base o mundial. |
|
5 |
Punto 1 |
Cada campo es donde se introduce el valor del Punto 1. |
|
6 |
Punto 2 |
Cada campo es donde se introduce el valor del Punto 2. |
|
7 |
Punto 3 |
Cada campo es donde se introduce el valor del Punto 3. |
|
8 |
Punto 4 |
Cada campo es donde se introduce el valor del Punto 4. |
|
9 |
Expansión del espacio |
Este campo es donde se puede establecer la expansión de espacio. |
|
10 |
Cancelar |
Este botón permite cancelar el ajuste. |
|
11 |
Confirme |
Este botón le permite confirmar el ajuste. |

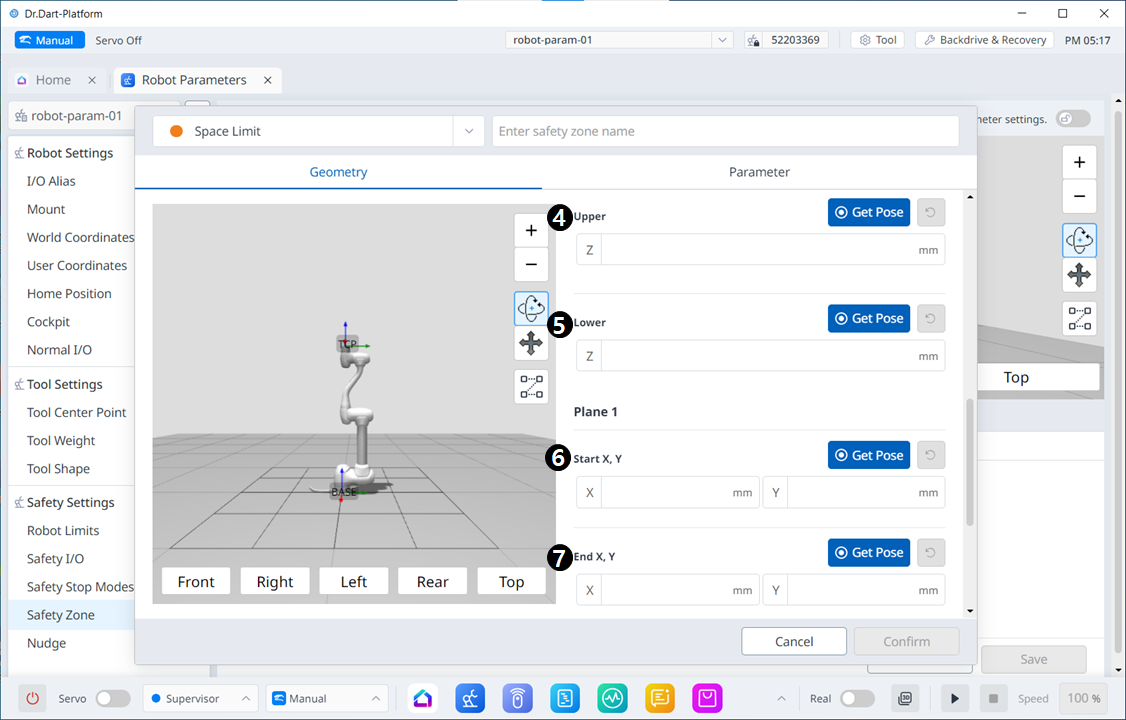

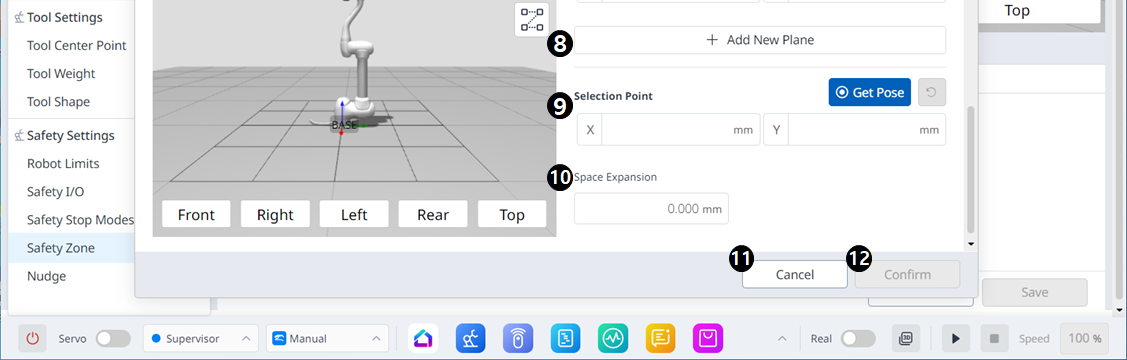

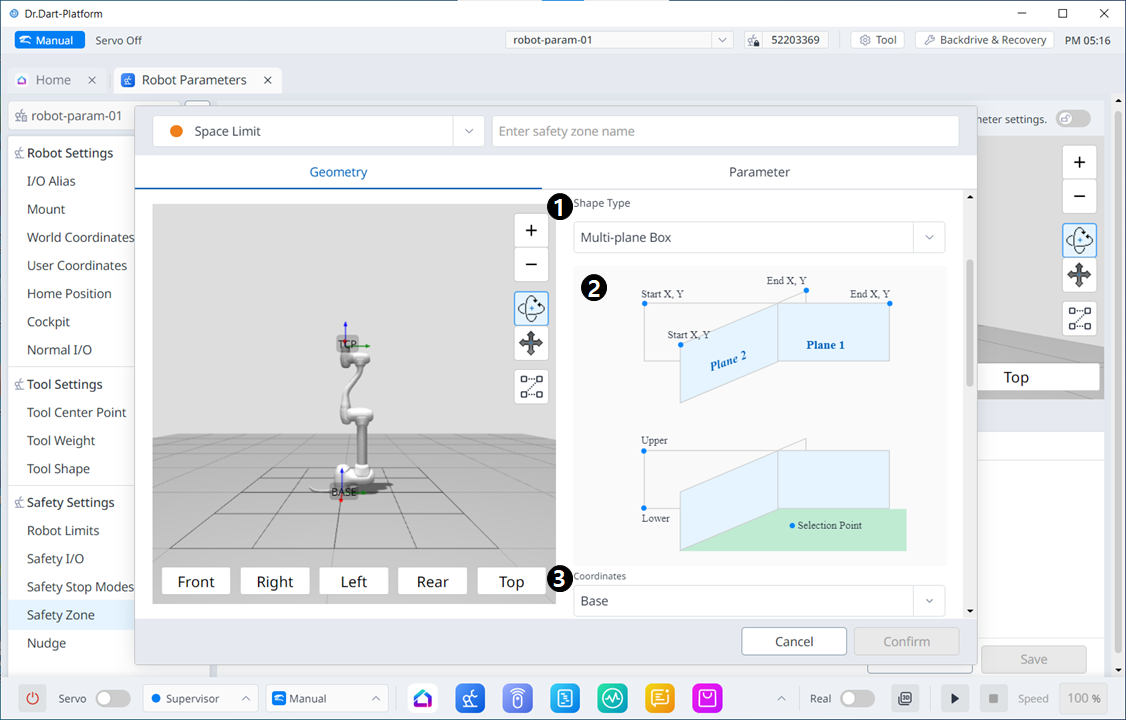

Cuadro multiplano
Elementos de menú
|
|
Elemento |
Descripción |
|---|---|---|
|
1 |
Tipo de forma |
El tipo de forma deseado se puede seleccionar en esta lista desplegable. |
|
2 |
Imagen de forma |
Es el área donde se ve la imagen del tipo seleccionado. |
|
3 |
Coordenadas |
En esta lista desplegable se pueden seleccionar las coordenadas base o mundial. |
|
4 |
Superior |
Este campo es donde se introduce el valor superior. |
|
5 |
Bajar |
Este campo es donde se introduce el valor inferior. |
|
6 |
Plano inicial X, Y |
Este campo es donde se introduce el punto de inicio del plano. |
|
7 |
Extremo del panel X,Y |
Este campo es donde se introduce el punto final del plano. |
|
8 |
Agregar nuevo plano |
Al hacer clic en este botón se agrega un nuevo plano. |
|
9 |
Punto de selección |
Cada campo es donde se introducen los valores del punto de selección. |
|
10 |
Expansión del espacio |
Este campo es donde se puede establecer la expansión de espacio. |
|
11 |
Cancelar |
Este botón permite cancelar el ajuste. |
|
12 |
Confirme |
Este botón le permite confirmar el ajuste. |
