控制器有两个模拟输入/输出端子，可设置为电压模式或电流模式。它可以通过使用模拟I/O操作的外部设备输出电压/电流，或接收来自传感器的信号，输出模拟电压/电流。
为确保最大输入精确度，请遵守以下规定：
-
使用屏蔽或双绞线电缆。
-
将电缆屏蔽连接至控制器内的接地端子。
-
电流信号对干扰的敏感度相对较低，因此将设备用于模拟I/O终端的电流模式。电流/电压输入模式可使用软件进行设置。
模拟I/O终端的电气规格如下：
|
终端 |
参数 |
规格 |
|
|---|---|---|---|
|
电流模式模拟输入 |
[AIX-GND] |
电压 |
- |
|
[AIX-GND] |
电流 |
4 - 20 mA |
|
|
[AIX-GND] |
电阻 |
300欧姆 |
|
|
[AIX-GND] |
分辨率 |
12位 |
|
|
电压模式模拟输入 |
[AIX-GND] |
电压 |
0 - 10 V |
|
[AIX-GND] |
电流 |
- |
|
|
[AIX-GND] |
电阻 |
1M欧姆 |
|
|
[AIX-GND] |
分辨率 |
12位 |
|
|
电流模式模拟输出 |
[AOX-GND] |
电压 |
- |
|
[AOX-GND] |
电流 |
4 - 20 mA |
|
|
[AOX-GND] |
电阻 |
50米欧姆 |
|
|
[AOX-GND] |
分辨率 |
16位 |
|
|
电压模式模拟输出 |
[AOX-GND] |
电压 |
0 - 10 V |
|
[AOX-GND] |
电流 |
- |
|
|
[AOX-GND] |
电阻 |
1欧姆 |
|
|
[AOX-GND] |
分辨率 |
16位 |
|

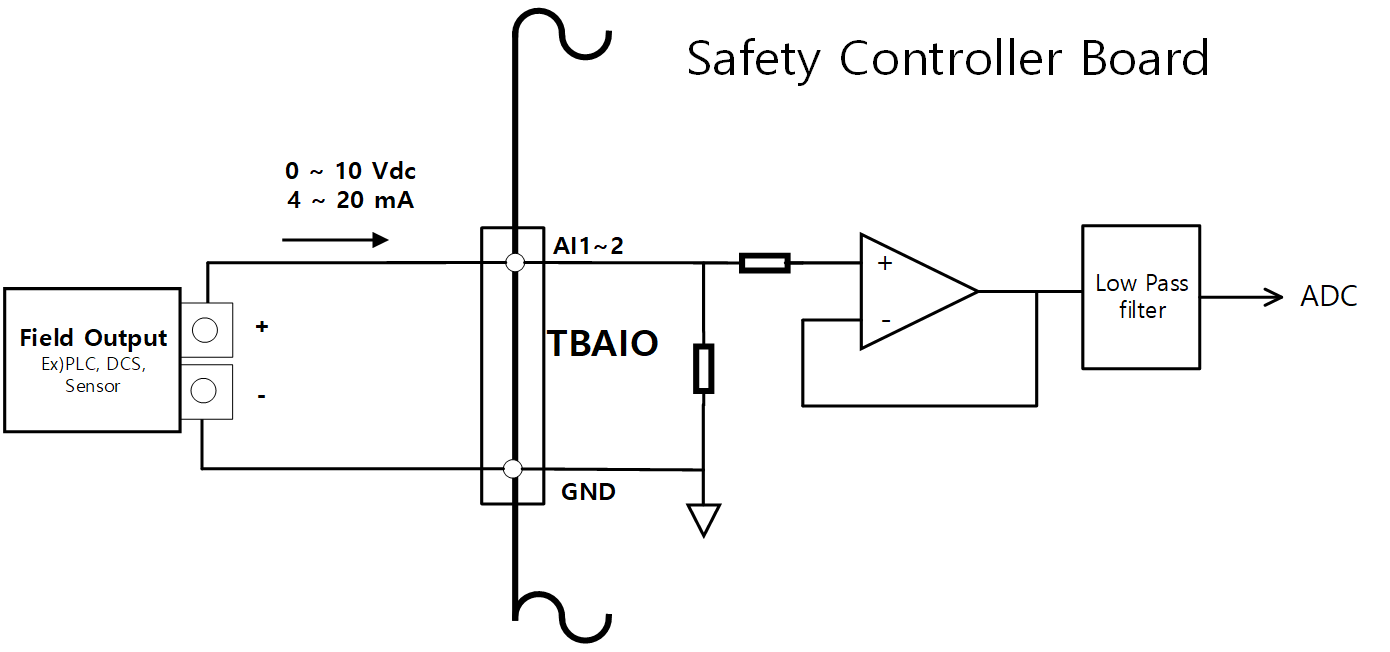

电压/电流输入
它从TBAIO接线盒的ALX端子和GND端子之间的外部设备接收电压或电流信号。如果设备的输出是电压信号，则接收0-10V直流信号。如果设备的输出是电流信号，则接收4-20mA的信号。
-
根据设备的输出信号(电压/电流)，有必要将控制器模拟输入设置为示教手控盒上的"电压"或"电流"。
电压/电流输出
它向TBAIO端子块的AOX端子和GND端子之间的外部设备提供电压或电流信号。如果设备的输入是电压信号，则提供0-10V直流信号。如果设备的输入是电流信号，则提供4-20mA的信号。
-
根据设备的输入信号(电压/电流)，有必要将控制器模拟输出设置为示教手控盒上的"电压"或"电流"。
