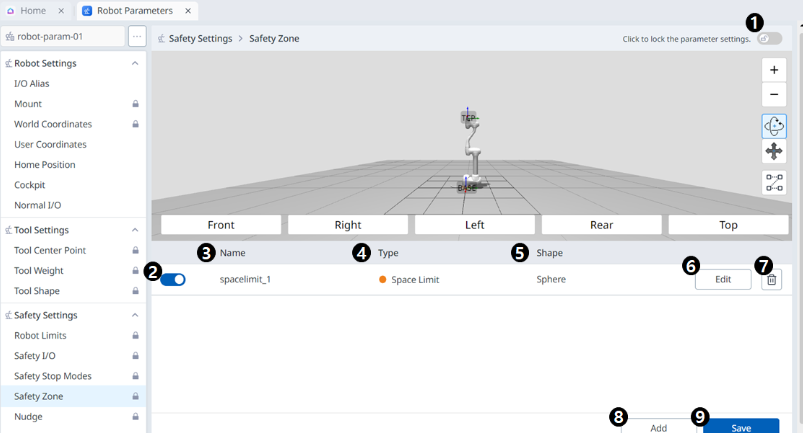

Tela de configurações da zona de segurança
Menu
|
Itens |
Descrição |
|
|---|---|---|
|
1 |
Botão de alternância Bloquear |
Usado para bloquear o valor definido. A senha de segurança é necessária para modificar o valor definido. |
|
2 |
Escolha se deseja ativar |
Este botão permite aplicar/cancelar a aplicação da Zona de segurança criada. |
|
3 |
Nome da zona |
O nome dado pelo usuário ao criar a Zona de Segurança |
|
4 |
Tipo de zona |
Tipos de zona de segurança (cada tipo tem parâmetros diferentes para definir)
|
|
5 |
Forma da zona |
Formas da zona de segurança
|
|
6 |
Editar |
|
|
7 |
Excluir |
Este botão permite que a zona segura seja excluída. |
|
8 |
Adicionar |
|
|
9 |
Salvar |
Este botão permite que qualquer alteração nas configurações em relação à Zona de segurança seja salva. |

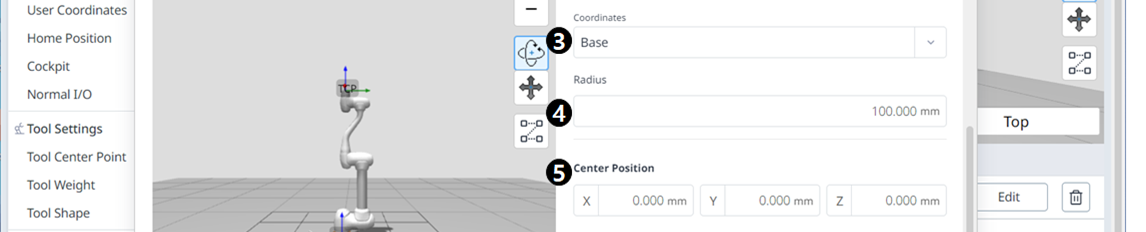

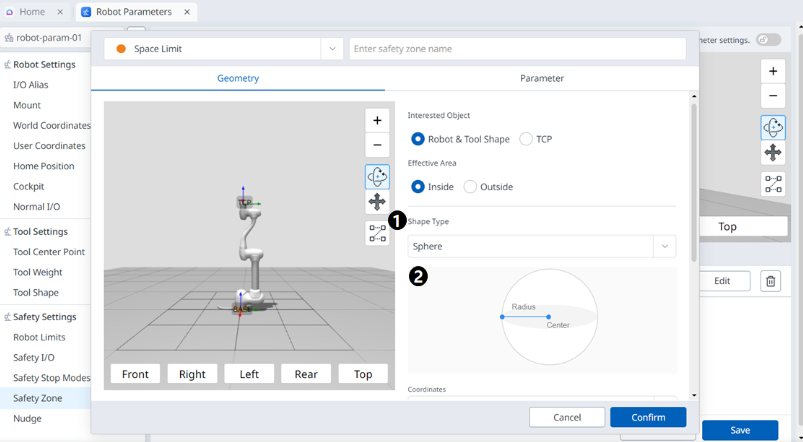

Esfera
Unknown Attachment
Unknown Attachment
Menu
|
Itens |
Descrição |
|
|---|---|---|
|
1 |
Tipo de forma |
O tipo de forma desejado pode ser selecionado nessa lista suspensa. |
|
2 |
Moldar imagem |
Esta é a área onde a imagem do tipo selecionado é vista. |
|
3 |
Coordenadas |
As coordenadas Base ou Mundial podem ser selecionadas nessa lista suspensa. |
|
4 |
Raio |
É aqui que o valor do raio é inserido. |
|
5 |
Posição central |
O valor central pode ser definido nesses campos para cada um dos eixos X, Y e Z. |
|
6 |
Cálculo automático |
Este botão permite que a opção Medição automática seja ativada. |
|
7 |
Imagem de cálculo automático |
Esta área é onde a imagem necessária para a medição automática é vista. Isso aparece quando a opção Medição automática está ativada. |
|
8 |
Ponto 1 |
Cada campo é onde o valor do Ponto 1 é inserido. |
|
9 |
Ponto 2 |
Cada campo é onde o valor do Ponto 2 é inserido. |
|
10 |
Calcular automaticamente |
Este botão permite que o cálculo automático seja executado. |
|
11 |
Expansão de espaço |
Este campo é onde a Expansão de espaço pode ser definida. |
|
12 |
Cancelar |
Este botão permite que a configuração seja cancelada. |
|
13 |
Confirme |
Este botão permite confirmar a configuração. |
Cilindro
Unknown Attachment
Unknown Attachment
Unknown Attachment
Unknown Attachment
Menu
|
Itens |
Descrição |
|
|---|---|---|
|
1 |
Tipo de forma |
O tipo de forma desejado pode ser selecionado nessa lista suspensa. |
|
2 |
Moldar imagem |
Esta é a área onde a imagem do tipo selecionado é vista. |
|
3 |
Coordenadas |
As coordenadas Base ou Mundial podem ser selecionadas nessa lista suspensa. |
|
4 |
Raio |
É aqui que o valor do raio é inserido. |
|
5 |
Parte superior |
Este campo é onde o valor superior é inserido. |
|
6 |
Abaixe |
Este campo é onde o valor inferior é inserido. |
|
7 |
Posição central |
O valor central pode ser definido nesses campos para cada um dos eixos X e Y. |
|
8 |
Calcular automaticamente |
Este botão permite que a opção Medição automática seja ativada. |
|
9 |
Calcular imagem automaticamente |
Esta área é onde a imagem necessária para a medição automática é vista. Isso aparece quando a opção Medição automática está ativada. |
|
10 |
Parte superior |
Este campo é onde o valor superior é inserido. |
|
11 |
Abaixe |
Este campo é onde o valor inferior é inserido. |
|
12 |
Origem |
Este campo é onde o valor de origem é inserido. |
|
13 |
Raio |
Este campo é onde o valor do raio é inserido. |
|
14 |
Calcular automaticamente |
Este botão permite que o cálculo automático seja executado. |
|
15 |
Expansão de espaço |
Este campo é onde a Expansão de espaço pode ser definida. |
|
16 |
Cancelar |
Este botão permite que a configuração seja cancelada. |
|
17 |
Confirme |
Este botão permite confirmar a configuração. |
Cubóide
Unknown Attachment
Unknown Attachment
Menu
|
Itens |
Descrição |
|
|---|---|---|
|
1 |
Tipo de forma |
O tipo de forma desejado pode ser selecionado nessa lista suspensa. |
|
2 |
Moldar imagem |
Esta é a área onde a imagem do tipo selecionado é vista. |
|
3 |
Coordenadas |
As coordenadas Base ou Mundial podem ser selecionadas nessa lista suspensa. |
|
4 |
Ponto 1 |
Cada campo é onde o valor do Ponto 1 é inserido. |
|
5 |
Ponto 2 |
Cada campo é onde o valor do Ponto 2 é inserido. |
|
6 |
Expansão de espaço |
Este campo é onde a Expansão de espaço pode ser definida. |
|
7 |
Cancelar |
Este botão permite que a configuração seja cancelada. |
|
8 |
Confirme |
Este botão permite confirmar a configuração. |
Cubóide inclinado

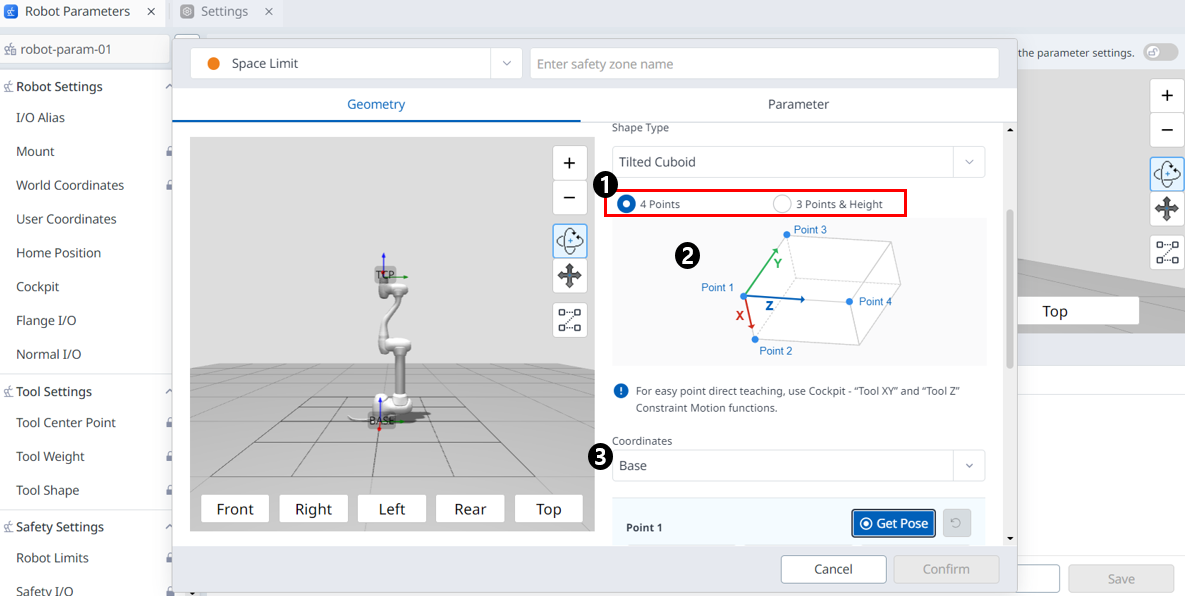

4 pontos
Menu
|
Itens |
Descrição |
|
|---|---|---|
|
1 |
método de entrada |
Você pode escolher o método de entrada desejado. |
|
2 |
Space Image (Imagem espacial) |
Esta é a área onde a imagem do tipo selecionado é vista. |
|
3 |
Coordenadas |
As coordenadas Base ou Mundial podem ser selecionadas nessa lista suspensa. |
|
4 |
Ponto 1 |
Cada campo é onde o valor do Ponto 1 é inserido. |
|
5 |
Ponto 2 |
Cada campo é onde o valor do Ponto 2 é inserido. |
|
6 |
Ponto 3 |
Cada campo é onde o valor do Ponto 3 é inserido. |
|
7 |
Ponto 4 |
Cada campo é onde o valor do Ponto 4 é inserido. |
|
8 |
Expansão de espaço |
Este campo é onde a Expansão de espaço pode ser definida. |
|
9 |
Cancelar |
Este botão permite que a configuração seja cancelada. |
|
10 |
Confirme |
Este botão permite confirmar a configuração. |

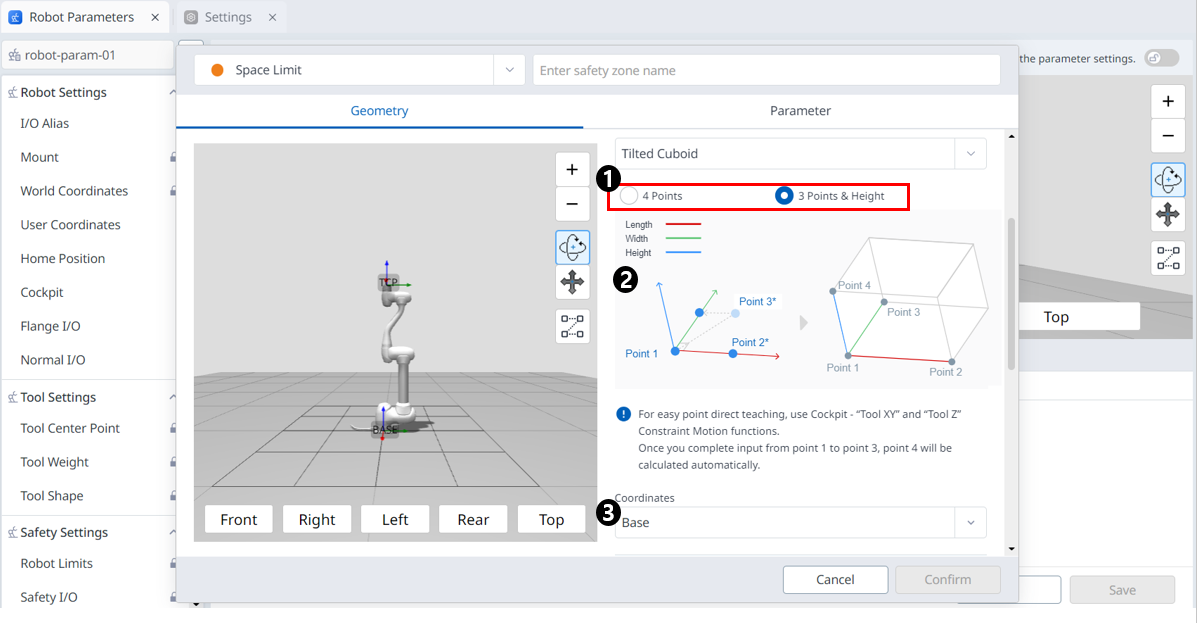

3 pontos e altura
Menu
|
Itens |
Descrição |
|
|---|---|---|
|
1 |
método de entrada |
Você pode escolher o método de entrada desejado. |
|
2 |
Space Image (Imagem espacial) |
Esta é a área onde a imagem do tipo selecionado é vista. |
|
3 |
Coordenadas |
As coordenadas Base ou Mundial podem ser selecionadas nessa lista suspensa. |
|

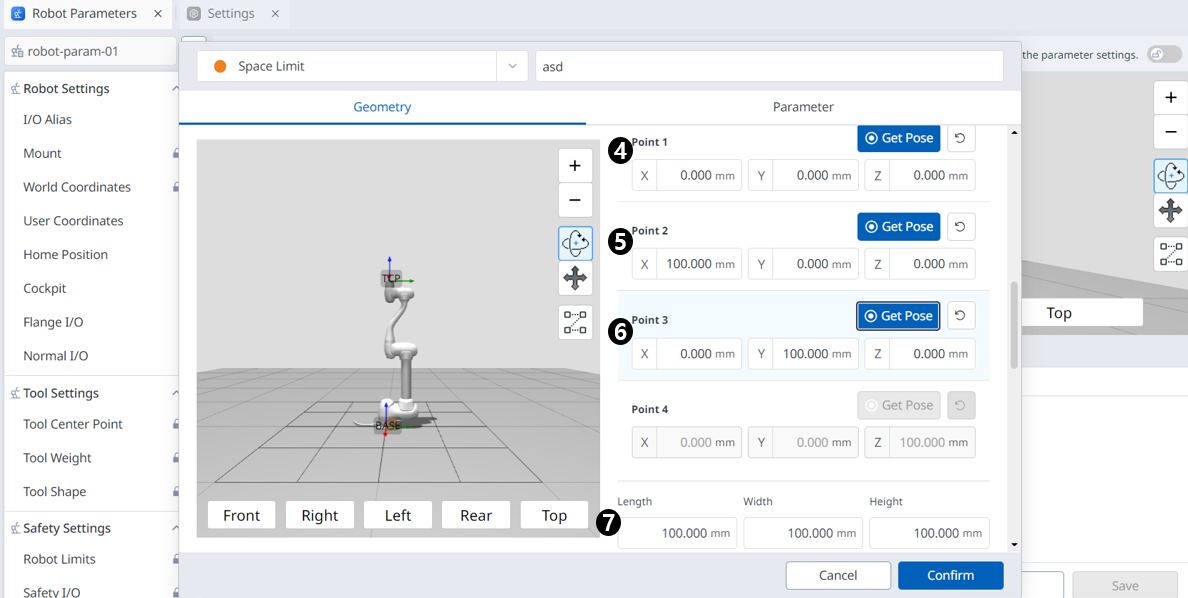

4 |
Ponto 1 |
Cada campo é onde o valor do Ponto 1 é inserido. |
|
5 |
Ponto 2 |
Cada campo é onde o valor do Ponto 2 é inserido. |
|
6 |
Ponto 3 |
Cada campo é onde o valor do Ponto 3 é inserido. |
|
7 |
configurações de tamanho |
Insira os valores Comprimento, Largura e Altura. |
|
8 |

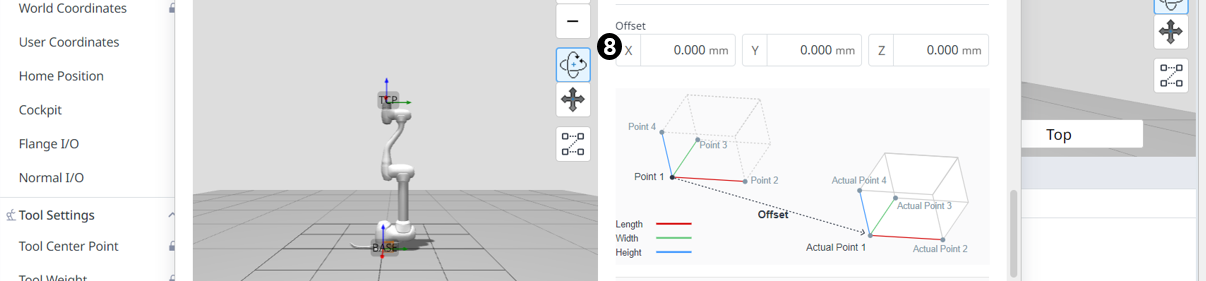

configurações de offset |
Insira um valor de offset. |
|
9 |

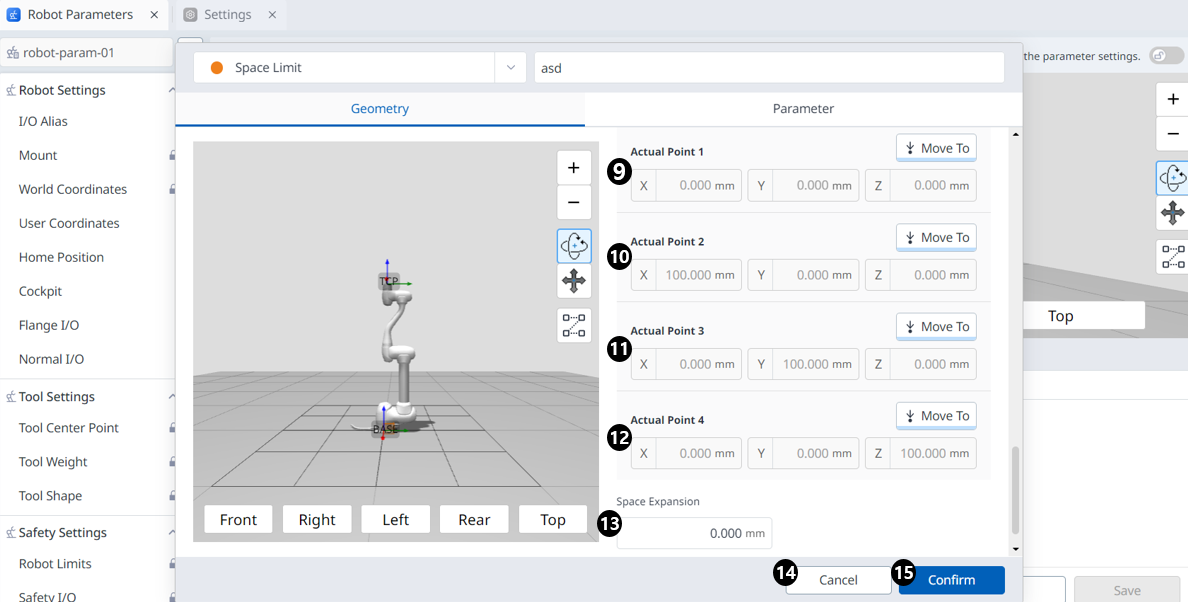

Ponto real 1 |
Você pode verificar o valor real do Ponto 1 calculado com base nas informações de ponto 3, tamanho e deslocamento. |
|
10 |
Ponto real 2 |
Você pode verificar o valor real do Ponto 2 calculado com base nas informações de ponto 3, tamanho e deslocamento. |
|
11 |
Ponto real 3 |
Você pode verificar o valor real do Ponto 3 calculado com base nas informações de ponto 3, tamanho e deslocamento. |
|
12 |
Ponto real 4 |
Você pode verificar o valor real do Ponto 4 calculado com base nas informações de ponto 3, tamanho e deslocamento. |
|
13 |
Expansão de espaço |
Este campo é onde a Expansão de espaço pode ser definida. |
|
14 |
Cancelar |
Este botão permite que a configuração seja cancelada. |
|
15 |
Confirme |
Este botão permite confirmar a configuração. |
Caixa multiplanar
Unknown Attachment
Unknown Attachment
Unknown Attachment
Menu
|
Itens |
Descrição |
|
|---|---|---|
|
1 |
Tipo de forma |
O tipo de forma desejado pode ser selecionado nessa lista suspensa. |
|
2 |
Moldar imagem |
Esta é a área onde a imagem do tipo selecionado é vista. |
|
3 |
Coordenadas |
As coordenadas Base ou Mundial podem ser selecionadas nessa lista suspensa. |
|
4 |
Parte superior |
Este campo é onde o valor superior é inserido. |
|
5 |
Abaixe |
Este campo é onde o valor inferior é inserido. |
|
6 |
Início do plano X, Y |
Este campo é onde o ponto inicial do plano é inserido. |
|
7 |
Extremidade do painel X,Y |
Este campo é onde o ponto final do plano é inserido. |
|
8 |
Adicionar novo plano |
Clicar neste botão adiciona um novo plano. |
|
9 |
Ponto de seleção |
Cada campo é onde os valores do Ponto de Seleção são inseridos. |
|
10 |
Expansão de espaço |
Este campo é onde a Expansão de espaço pode ser definida. |
|
11 |
Cancelar |
Este botão permite que a configuração seja cancelada. |
|
12 |
Confirme |
Este botão permite confirmar a configuração. |
