O Backdrive corta a energia fornecida aos motores, liberando apenas os freios para permitir que as juntas do robô se movam sob força externa. Esta função é utilizada quando o robô não consegue regressar ao estado normal com o modo de recuperação ou com a orientação manual. Com o modo Backdrive, o usuário pode engatar ou desengatar o freio de cada junta.

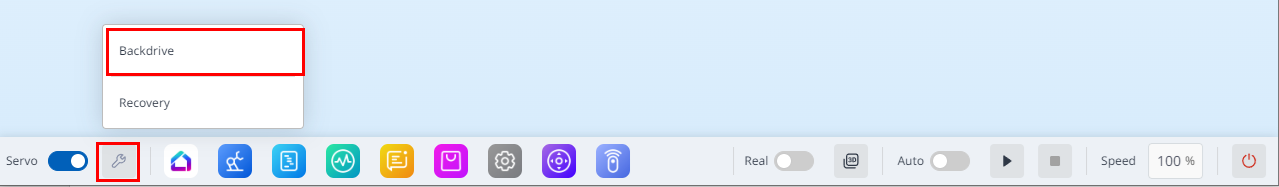

Para entrar no módulo Backdrive, toque no módulo Backdrive&Recovery na parte inferior.

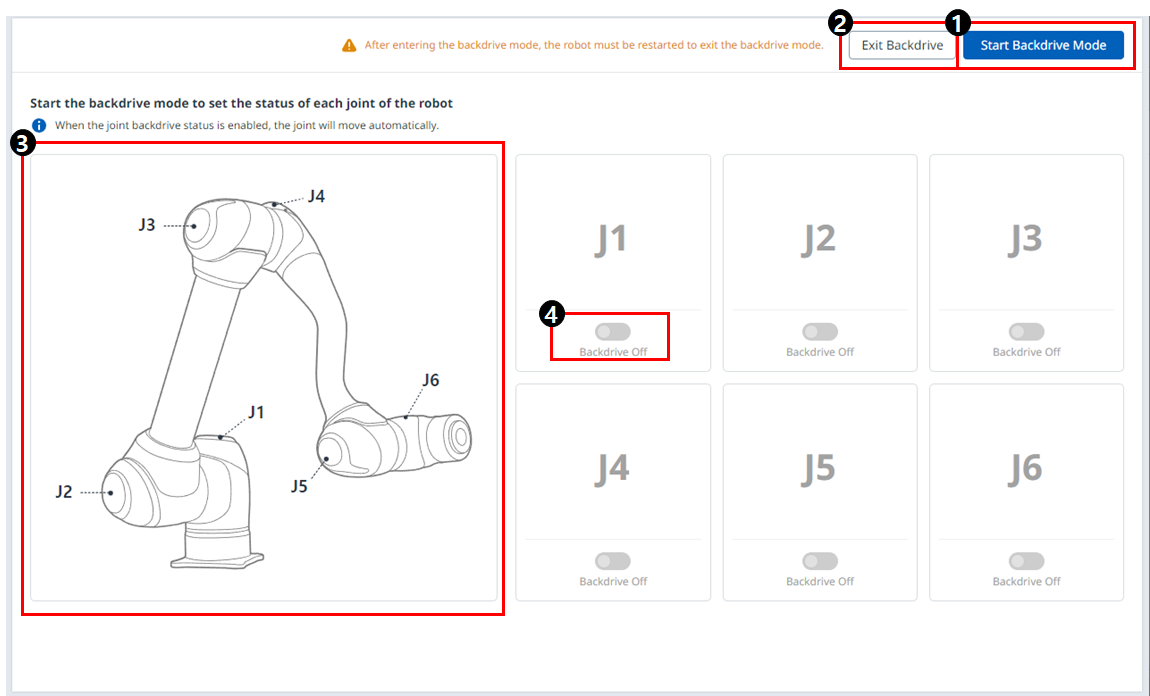

Itens de menu
|
|
Item |
Descrição |
|---|---|---|
|
1 |
Inicie o modo Backdrive |
Este botão permite executar o modo Backdrive. |
|
2 |
Saia do Backdrive |
Este botão permite-lhe sair do módulo Backdrive. |
|
3 |
Imagem conjunta |
Esta é uma imagem que descreve a posição de cada articulação. |
|
4 |
Botão ligar/desligar |
Você pode escolher se deseja ativá-lo para cada articulação. |
O processo de configuração do modo Backdrive é o seguinte:
-
Toque no botão Status no botão Backdrive do menu principal .Se o botão Backdrive não estiver ativado, premir e soltar o botão de paragem de emergência ou premir o botão Servo Off (Servo desligado) irá ativá-lo.Se o servo estiver ligado, a seguinte janela pop-up será exibida e o servo será automaticamente desativado.
-
O
botão Iniciar Modo Backdrive na tela Backdrive.
-
Os botões OFF/ON para liberar os freios de cada junta são ativados.
-
-
Coloque o freio da junta para se mover como DESLIGADO (Liberação) e mova o robô aplicando força.Devido à razão de desaceleração do desacelerador dentro da junta, a velocidade de flacidez da junta devido ao peso do manipulador não é alta, e a velocidade de movimento quando a força é aplicada também não é alta.Se o desacelerador apresentar mau funcionamento ou se as juntas se moverem a uma velocidade superior a uma determinada velocidade durante o movimento de gravidade zero, os freios de todas as juntas são aplicados automaticamente para garantir a segurança.
-
Ligue o travão (HOLD) quando a mudança de posição estiver concluída.
-
Toque no botão Liga/Desliga no menu principal para encerrar o programa operacional, toque e mantenha pressionado o botão liga/desliga na parte superior do pendente de ensino para desligar o sistema e pressione-o novamente para ligar o sistema. O status do Backdrive é liberado e o trabalho pode ser retomado normalmente.
-
Desloque cada junta de volta para a gama de trabalho normal individualmente, por ordem sequencial.
-
Se o modo Backdrive for executado, o sistema deve ser reinicializado para retomar o trabalho normal novamente.
-
Tenha cuidado, pois a flacidez temporária pode ocorrer dependendo da localização do eixo no modo Backdrive.
