Nazwy i funkcje

Manipulator

Nazwy części

Lp

Nazwa

Lp

Nazwa

1

Base

6

J4

2

J1

7

Link2

3

J2

8

J5

4

Link1

9

J6

5

J3

10

Tool Flange

Najważniejsze funkcje

Lp

Element

Opis

1

Cockpit

[Opcja] Sterownik służy do bezpośredniego uczenia.

2

Tool flange

Miejsce montażu narzędzi.

3

Flange I/O

Gniazdo we/wy do sterowania narzędziem.
(Wejście cyfrowe 2-kan., wyjście 2-kan.)

4

LED (1-axis)

Sygnalizuje stan robota za pomocą różnych kolorów. Aby uzyskać więcej informacji na temat stanu robota, patrz „ Stan i kolor wskaźnika LED kołnierza w poszczególnych trybach

5

Connector

Służy do zasilania robota i komunikacji z nim.

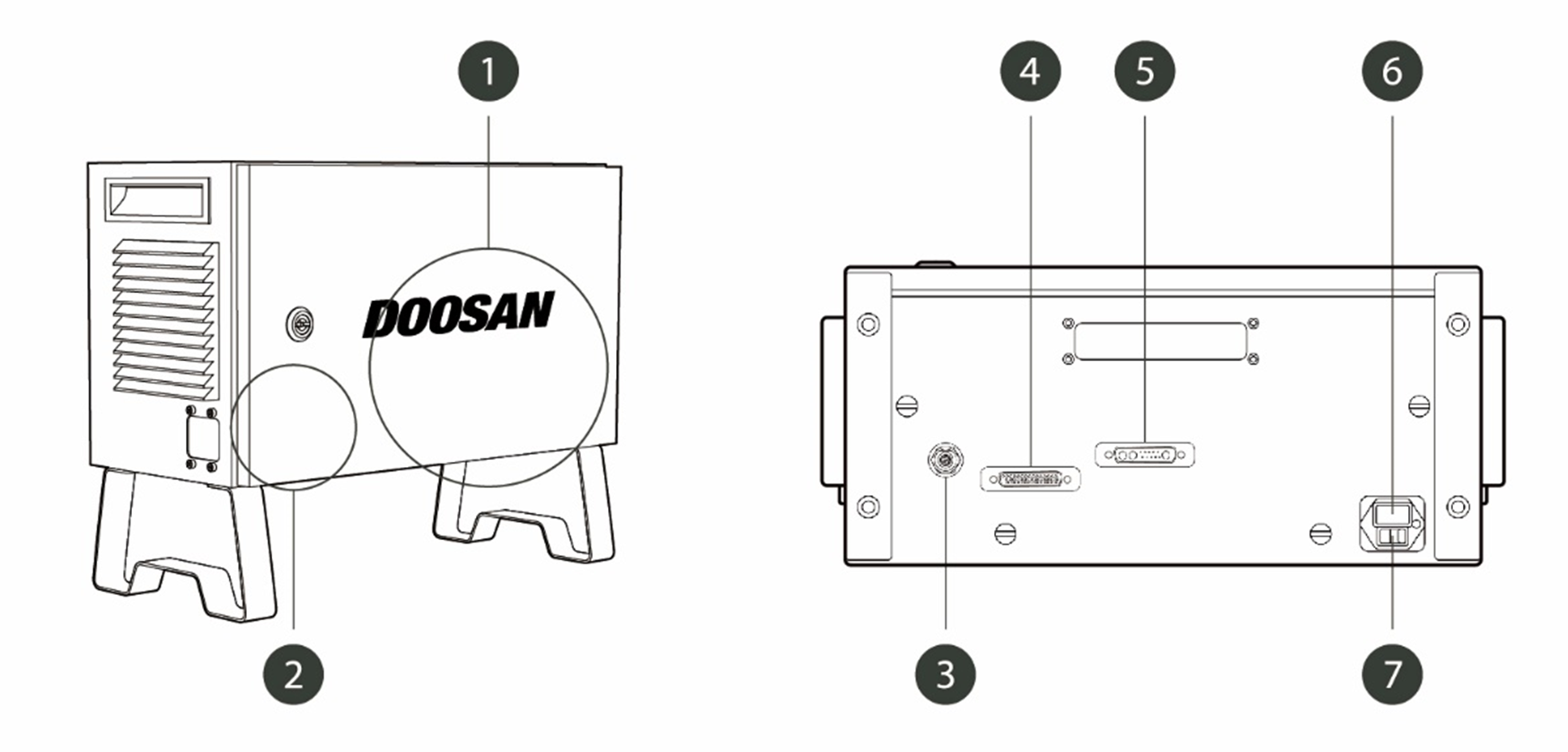

Sterownik

Lp

Element

Opis

1

I/O connection terminal (internal)

Służy do podłączania sterownika lub urządzeń peryferyjnych.

2

Emergency stop button setting switch

Należy ustawić przełącznik w odpowiedniej pozycji, aby korzystać z programatora ręcznego, urządzenia Smart Pendant lub przycisku zatrzymania awaryjnego.

Ostrzeżenie

  • Jeśli położenie (punkt Przełącznik ustawiania przycisku zatrzymania awaryjnego. ) przełącznika ustawiania przycisku zatrzymania awaryjnego jest inne od rzeczywistej konfiguracji, przycisk zatrzymania awaryjnego może ulec awarii i spowodować zranienie użytkownika w sytuacji awaryjnej. Z tego względu należy sprawdzić stan ustawienia i działanie przycisku zatrzymania awaryjnego.

3

Emergency stop button and smart pendant connection terminal

Służy do podłączania przycisku zatrzymania awaryjnego lub przewodu Smart Pendant do sterownika.

4

Teach pendant cable connection terminal

Służy do podłączania przewodu programatora ręcznego do skrzynki sterownika.

5

Manipulator cable connection terminal

Służy do podłączania kabla manipulatora do sterownika.

6

Power connection terminal

Służy do podłączania zasilania sterownika.

7

Power switch

Służy do włączania/wyłączania głównego zasilania sterownika.

Aby uzyskać szczegółowe informacje na temat produktu, zapoznaj się z Włączanie/wyłączanie zasilania systemu

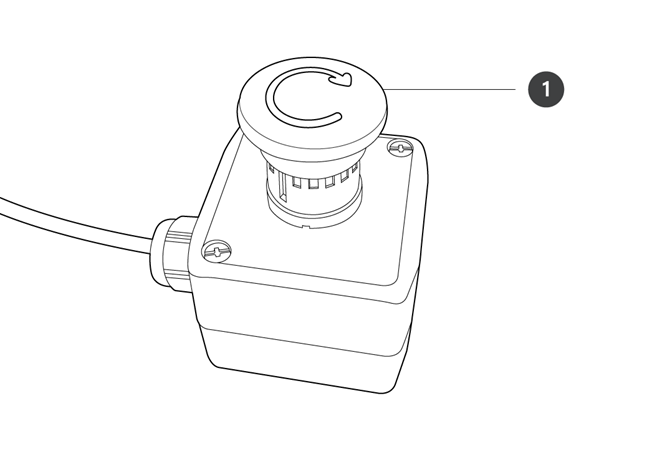

Przycisk zatrzymania awaryjnego

Lp

Element

Opis

1

Emergency stop button

Przycisk należy nacisnąć w sytuacji awaryjnej, aby zatrzymać działanie robota

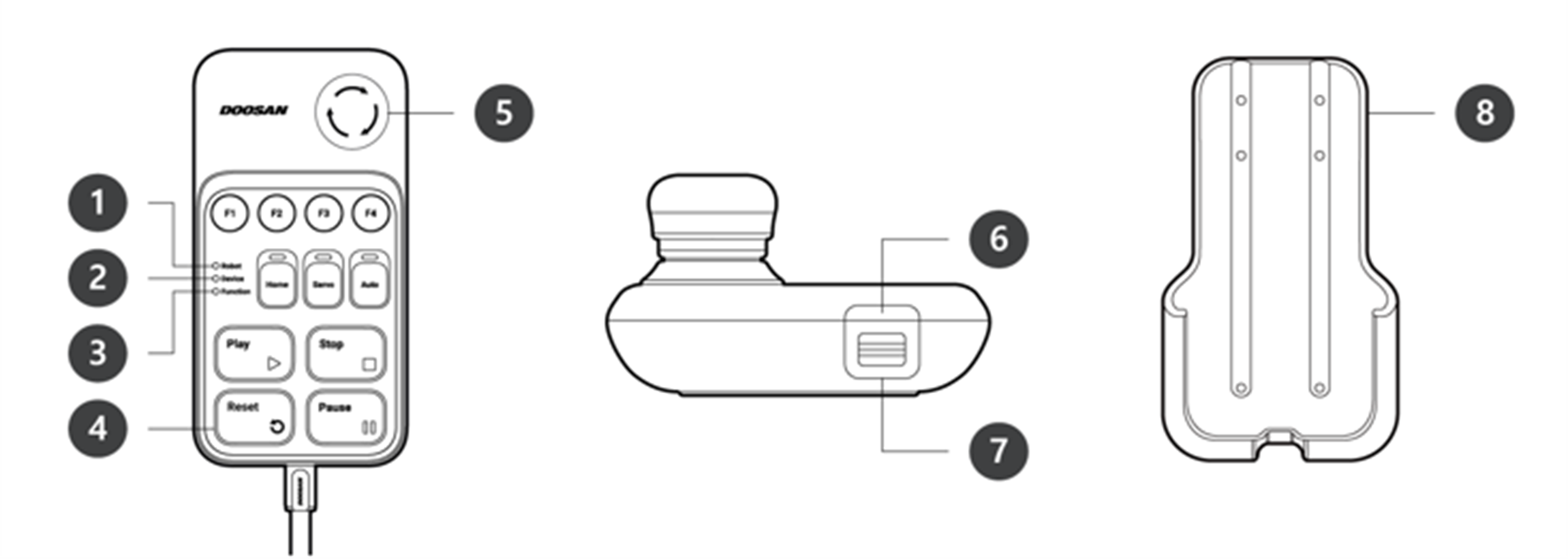

Smart Pendant

Urządzenie Smart Pendant nie jest standardowym elementem wyposażenia; należy je zakupić osobno

Aby uzyskać szczegółowe informacje na temat produktu, zapoznaj się z Załącznik. Smart Pendant (seria A).

Lp

Element

Opis

1

Robot LED

Służy do sygnalizowania stanu robota przy użyciu tego samego koloru, co wskaźnika LED stanu robota.

2

Device LED

Informuje o tym, że system działa w trybie Smart Pendant.

3

Function LED

Po naciśnięciu czterech przycisków sygnału wejściowego (F1-F4) zapala się odpowiedni wskaźnik LED, wskazujący ustawiony stan.

4

Buttons

Programator posiada łącznie 11 przycisków, w tym cztery przyciski sygnału wejściowego (F1-F4) dla każdej funkcji, oraz przyciski Home, Servo, Auto, Play, Stop, Resume i Pause.

5

Emergency Stop Button

Przycisk należy nacisnąć w sytuacji awaryjnej, aby zatrzymać działanie robota.

6

Power Button

Służy do włączania/wyłączania doprowadzania zasilania głównego do urządzenia Smart Pendant.

7

Strap Anchor

Do mocowania paska do urządzenia.

8

Holder bracket

Po zamontowaniu uchwytu w ścianie można przechowywać w nim urządzenie Smart Pendant.

Uwaga

  • Aby korzystać z oprogramowania SW V2.8 lub nowszego, dołącz etykietę Reset do przycisku Wznów na inteligentnym breloku.
  • Jeśli używana jest wersja niższa niż SW V2.8, etykieta resetowania nie musi być dołączana. W tej wersji przycisk wznawiania w Smart Pendant działa jako funkcja wznawiania, a nie funkcja resetowania.
  • Etykieta może się odkleić podczas użytkowania, dlatego należy zachować ostrożność.

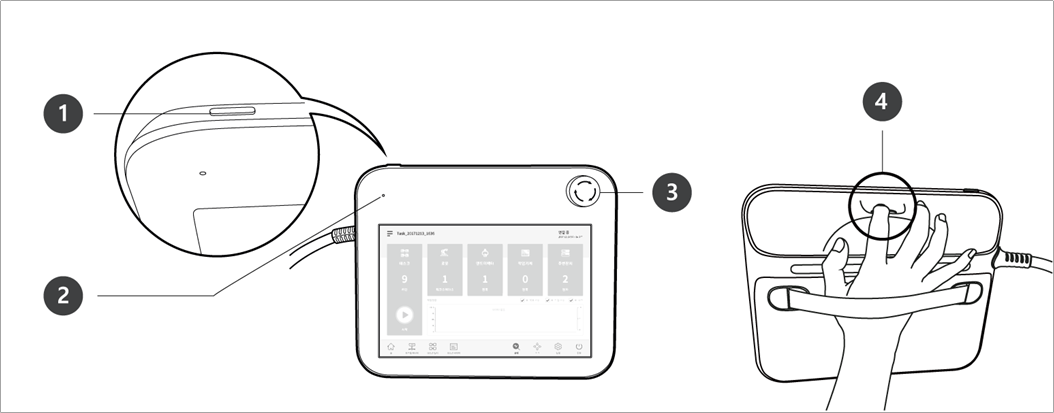

Programator ręczny

Programator ręczny nie jest standardowym elementem wyposażenia; należy go zakupić osobno

Lp

Element

Opis

1

Power button

Służy do włączania/wyłączania zasilania głównego programatora ręcznego.

Aby uzyskać szczegółowe informacje na temat produktu, zapoznaj się z Włączanie/wyłączanie zasilania systemu

2

Power LED

Zapala się, gdy doprowadzane jest zasilanie.

3

Emergency Stop Button

Przycisk należy nacisnąć w sytuacji awaryjnej, aby zatrzymać działanie robota.

4

Hand guiding button

Nacisnąć i przytrzymać przycisk, aby swobodnie przestawić robota do wybranej pozycji.

Uwaga

  • W razie konieczności zabezpieczenia i przytrzymania programatora ręcznego podczas pracy można zastosować miękką osłonę dostępną od Doosan Robotics, zapewniającą większe bezpieczeństwo i łatwiejszą obsługę.
