Przełącznik ustawiania przycisku zatrzymania awaryjnego
Przed podłączeniem i uruchomieniem urządzenia należy określić ustawienie przełącznika ustawiania przycisku zatrzymania awaryjnego w obudowie odpowiednio do komponentów oraz komponentów dodatkowych. Brak konfiguracji zgodnej z instrukcją spowoduje nieprawidłowe działanie robota.

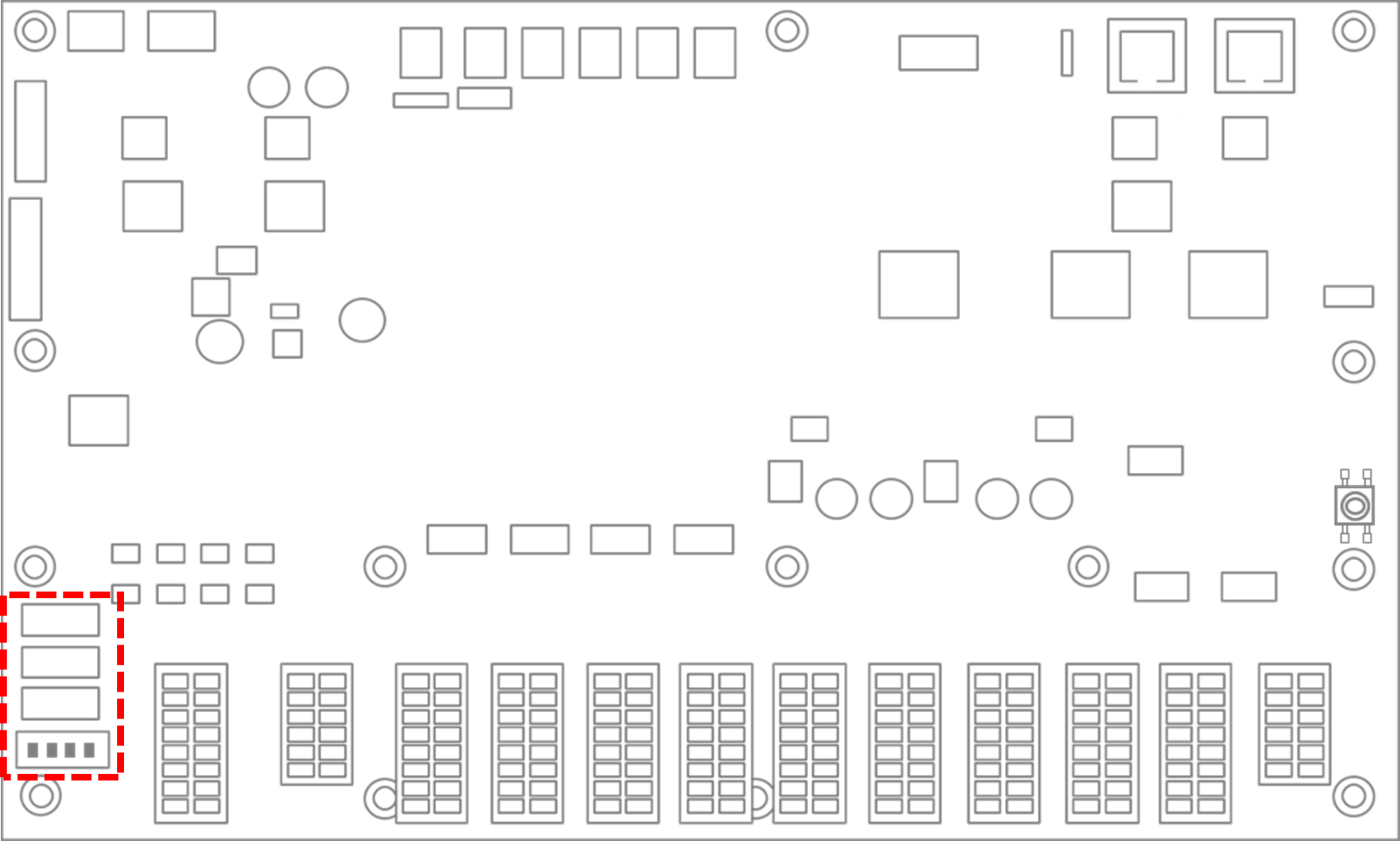

Przełącznik ustawiania przycisku zatrzymania awaryjnego znajduje się w lewym dolnym rogu płytki wewnątrz obudowy sterownika, za klapką (patrz niżej).

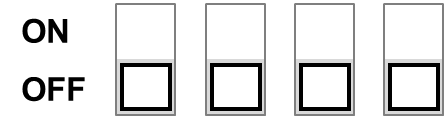

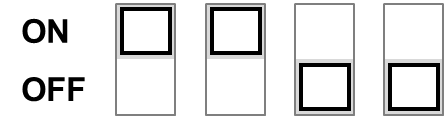

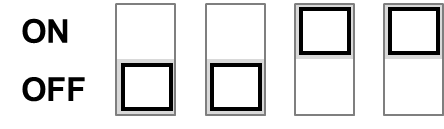

Określić ustawienie odpowiednio do stosowanych komponentów systemu, jak pokazano poniżej. W chwili dostawy w sterowniku są zastosowane ustawienia jak w przykładzie 1.
| Przykład | Czy używać, czy nie | Ustawienia |
|---|---|---|
1 |
|
|
2 |
|
|
3 | Programator ręczny (O), Smart Pendant (X), Przycisk zatrzymania awaryjnego (X) |
|
Ostrzeżenie
Jeśli położenie przełącznika ustawiania przycisku zatrzymania awaryjnego jest inne od rzeczywistej konfiguracji, przycisk zatrzymania awaryjnego może ulec awarii i spowodować zranienie użytkownika w sytuacji awaryjnej. Z tego względu należy sprawdzić stan ustawienia i działanie przycisku zatrzymania awaryjnego.
