Załącznik. Instrukcja obsługi serii H.

Uwaga

Doosan Robotics nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia powstałe podczas użytkowania sprzętu dźwigowego.
Jeśli robot jest transportowany przez opakowanie z materiałami opakowaniowymi, należy go przechowywać w suchym miejscu. Jeśli robot jest przechowywany w miejscu o wysokiej wilgotności, może dojść do kondensacji, co spowoduje jego powstawanie
Podczas przenoszenia robota należy dokładnie wziąć pod uwagę ciężar i mieć odpowiednią liczbę osób trzymających ogniwo i podstawę robota.
Podczas zmiany położenia kontrolera należy przytrzymać uchwyt z boku skrzynki.
Podczas transportu robota lub kontrolera należy zachować prawidłową postawę. Niezastosowanie się do tego zalecenia może spowodować obrażenia pleców lub inne obrażenia fizyczne.
Podczas transportu robota za pomocą sprzętu do podnoszenia należy przestrzegać wszystkich odpowiednich przepisów krajowych i regionalnych.
Doosan Robotics nie ponosi odpowiedzialności za jakiekolwiek szkody lub straty, które występują podczas transportu, dlatego należy bezpiecznie transportować robota zgodnie z instrukcją obsługi.

Skrócona instrukcja obsługi

Dziękujemy za wybranie produktu Doosan Robotics.

Niniejszy podręcznik zawiera minimalną ilość informacji wymaganych dla trzech metod przenoszenia w celu bezpiecznego przenoszenia i instalacji robota serii H. Podczas pracy z robotem należy postępować zgodnie z instrukcjami zawartymi w tym podręczniku.

Jeśli robot musi zostać przeniesiony, należy użyć materiałów opakowaniowych dostarczonych wraz z dostawą początkową. W tym celu należy przechowywać materiały opakowaniowe i wypełnienia w suchym, chłodnym miejscu.
Roboty przemysłowe muszą być instalowane z należytym uwzględnieniem standardów kontroli określonych w Regulaminie i inspekcji Bezpieczeństwa w Ogłoszeniu normy Bezpieczeństwa i Higieny pracy (jeśli robot podlega kontroli).
Robot może być transportowany za pomocą dźwigu, podnośnika lub podnośnika ręcznego, a podczas korzystania z dźwigu do podnoszenia robota, należy przestrzegać przepisów dotyczących obszaru lub kraju jurysdykcji.
Użyj pozycji opakowania do instalacji i przenoszenia robota.
Upewnij się, że wszystkie standardowe i dodatkowe (opcjonalne) komponenty są dołączone, a w razie problemów skontaktuj się z przedstawicielem handlowym.
Materiały opakowaniowe i śruby zostały zaprojektowane specjalnie do przenoszenia robota. Nie używaj ich do innych celów niż przeniesienie robota.
Podczas przenoszenia robota nie należy wywierać siły na zewnątrz robota. Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała.
Po zamontowaniu usunąć materiały opakowaniowe i śruby. Należy przechowywać materiały opakowaniowe i śruby na wypadek konieczności przeniesienia robota.
Przed przeniesieniem upewnić się, że śruby i materiały opakowaniowe są bezpieczne.

1. Gdy używany jest dźwig (wciągnik)

Użyj odpornego na wirowanie kabla zdolnego do przenoszenia ciężaru robota.
Lina stalowa musi mieć długość co najmniej 1500 mm.

Elementy	Minimalna pojemność
Dźwig	1,000 kg.
Lina stalowa (EA)	1,000 kg.

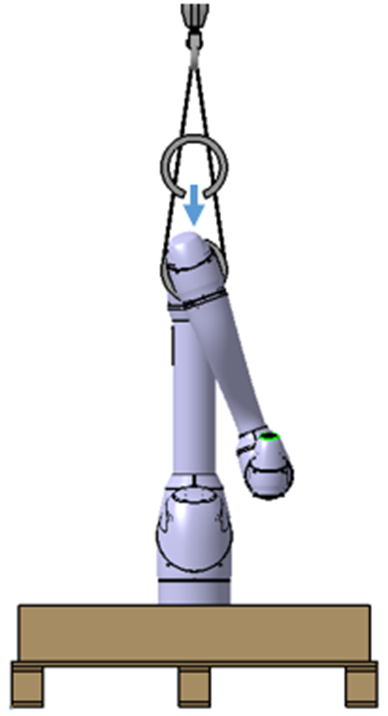

1.1 podczas mocowania liny do ramy robota,

przed przystąpieniem do naprawy zamocować gumowy przyrząd pomiarowy znajdujący się między osiami 3 i 4. (Patrz rysunek poniżej) (patrz rysunek poniżej)

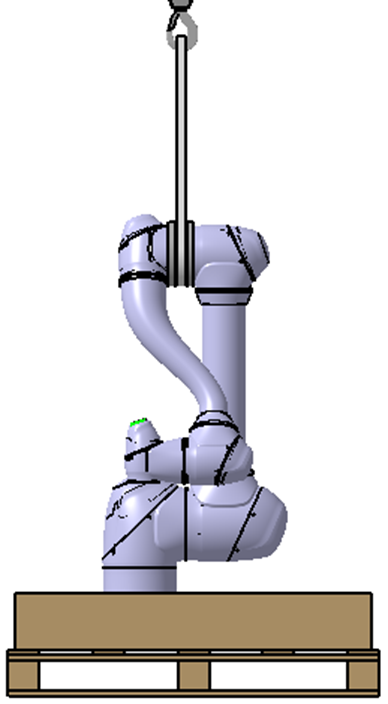

1.2 Jeśli lina jest przymocowana do dolnego materiału opakowania

Ostrzeżenie

Po podniesieniu robota może on przechylać się w zależności od jego pozycji i opcjonalnego osprzętu
Podczas podnoszenia nie wolno wchodzić pod korpus robota.

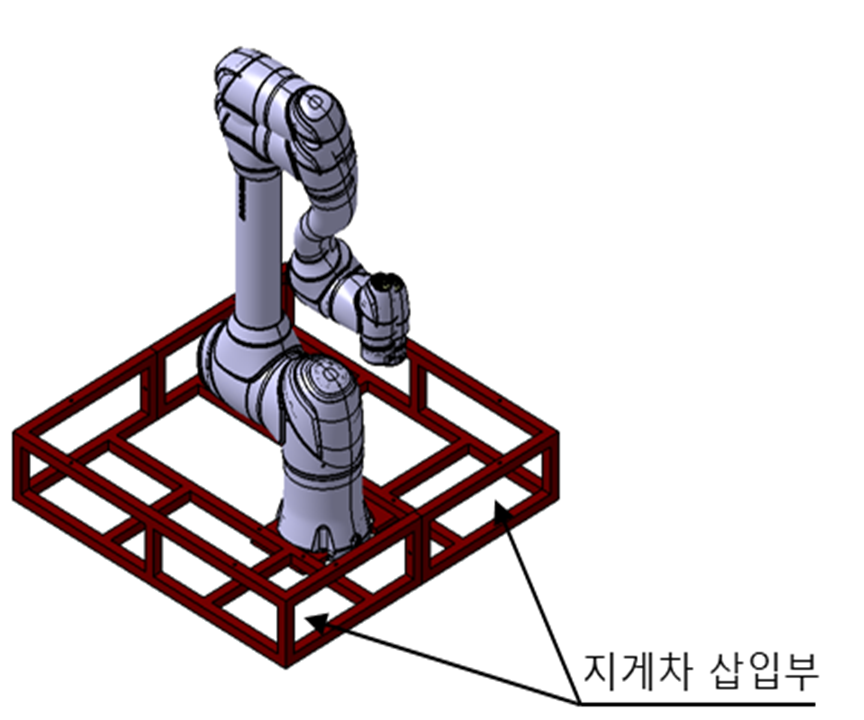

Podczas korzystania z wózków widłowych

Jeśli robot musi zostać przemieszczony w stanie zapakowanym, należy go podnieść z dolnej części opakowania za pomocą wózka widłowego.
Podczas instalacji przenieś robota przy użyciu dolnych materiałów opakowaniowych, zachowując ostrożność, aby uniknąć uszkodzenia robota.

Gdy sprzęt do podnoszenia jest niedostępny

W przypadku konieczności przeniesienia robota ze względu na niedostępność sprzętu do podnoszenia, należy przemieścić robota zgodnie z regionalnymi i krajowymi standardami pracy w transporcie.

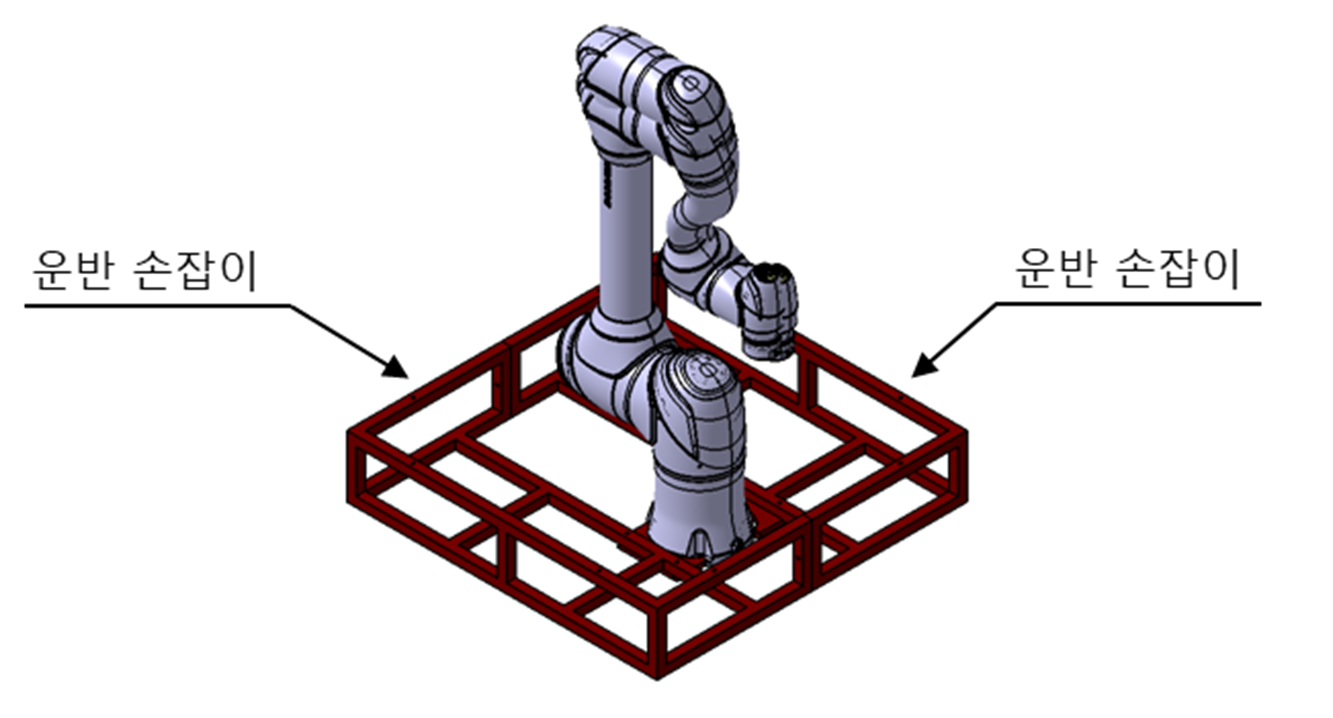

Zaleca się stosowanie dolnych materiałów opakowaniowych jako uchwytów, jak poniżej.

Uwaga

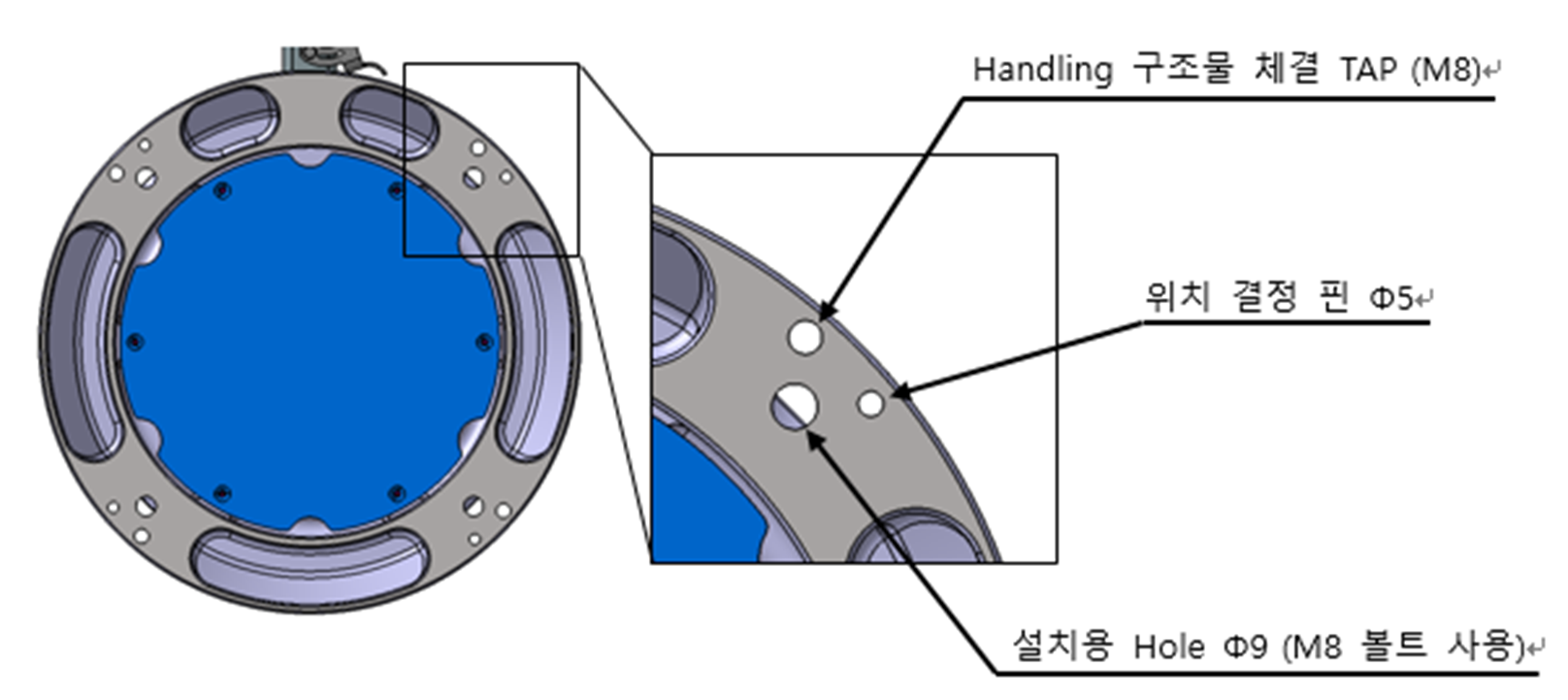

W przypadku serii H na podstawę nakładane są 4 gwintowniki M8, aby ułatwić obsługę, dzięki czemu praca może być łatwa do wykonania, dlatego należy ich używać podczas pracy.
