Overzicht van ruimtelimiet en vorm van zones
Hoe de vorm van de Space Limit/Zone is als volgtin te stellen .
|
Item
|
Beschrijving
|
|
Cuboid
|
De vorm van de Space Limit/Zone wordt gemaakt als een kuboid.
|
|
Gekantelde cuboid
|
De vorm van de Space Limit /Zone wordt gecreëerd als een gekantelde cuboid.
-
Voer het referentiepunt (punt 1), heteindpunt van de x-as (punt 2), heteindpunt van de y-as in (punt 3), En z-as eindpunt (punt 4)van de gekantelde kubus en tik op de Opslaan pose knop.
-
3 lijnen (punt 1-punt 2, punt 1-punt 3, punt 1-punt 4) moeten elkaar in een rechte hoek kruisen. (een afwijking van +/- 5 graden is aanvaardbaar)
-
Als u beperkte bewegingsfuncties gebruikt zoals „Plane Constraint” en „Axis Constraint” in de cockpit, waarbij punt 1 als referentiepunt wordt gebruikt , de punten voor punt 2, punt 3,en punt 4zijn gemakkelijker te vinden.
|
|

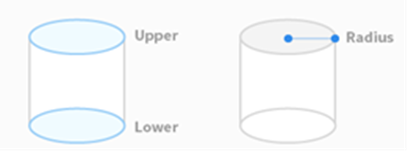

Cilinder
|
De vorm van de Space Limit/Zone wordt gecreëerd als een cilinder.
Voer het punt in op een radius afstand, het punt van het bovenste vlak en het punt van het onderste vlak van de cilinder en tik op de knop Save pose.
|
|

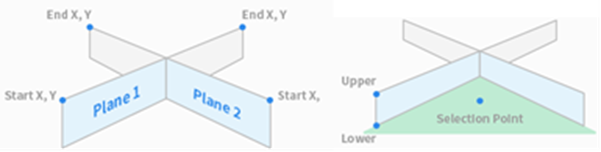

Meervlaks doos
|
De vorm van de Space Limit/Zone wordt gecreëerd als een meervlaks doos.
-
Stel de hoogte van de boven- en onderkant van het meervlaksvak in en druk op de knop pose toevoegen om een vlak toe te voegen.
-
Selecteer X- en Y-coördinaten om de richting van het vlak in te stellen en tik op de knop pose opslaan. Er kunnen maximaal zes vlakken worden geconfigureerd.
-
Stel de coördinaten in van het punt op het gebied dat u wilt instellen.
|
|

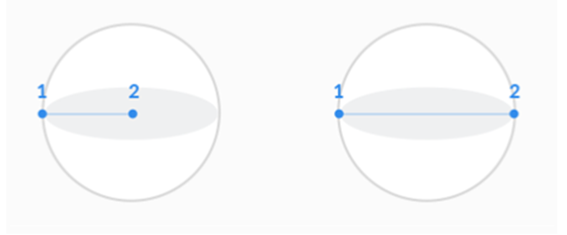

Bol
|
De vorm van de Space Limit/Zone wordt gecreëerd als een bol.
-
Als u de straal wilt configureren, voert u de posities van het middelpunt en eindpunt van de bol in. Om de diameter te configureren, voert u twee eindpunten van de bol in en tikt u op de knop pose opslaan.
|
