데이터 변환

데이터 변환을 위해서는 Dr.Dart-Bridge가 설치된 PC가 필요합니다.

데이터 변환 시 직접 컨트롤러와 연결하는 방법과, 데이터 파일을 받아와 업로드 하는 방법이 있습니다.

직접 컨트롤러에 연결하기

  1. 컨트롤러와 Dr.Dart-Bridge가 설치된 PC를 랜선으로 연결합니다.

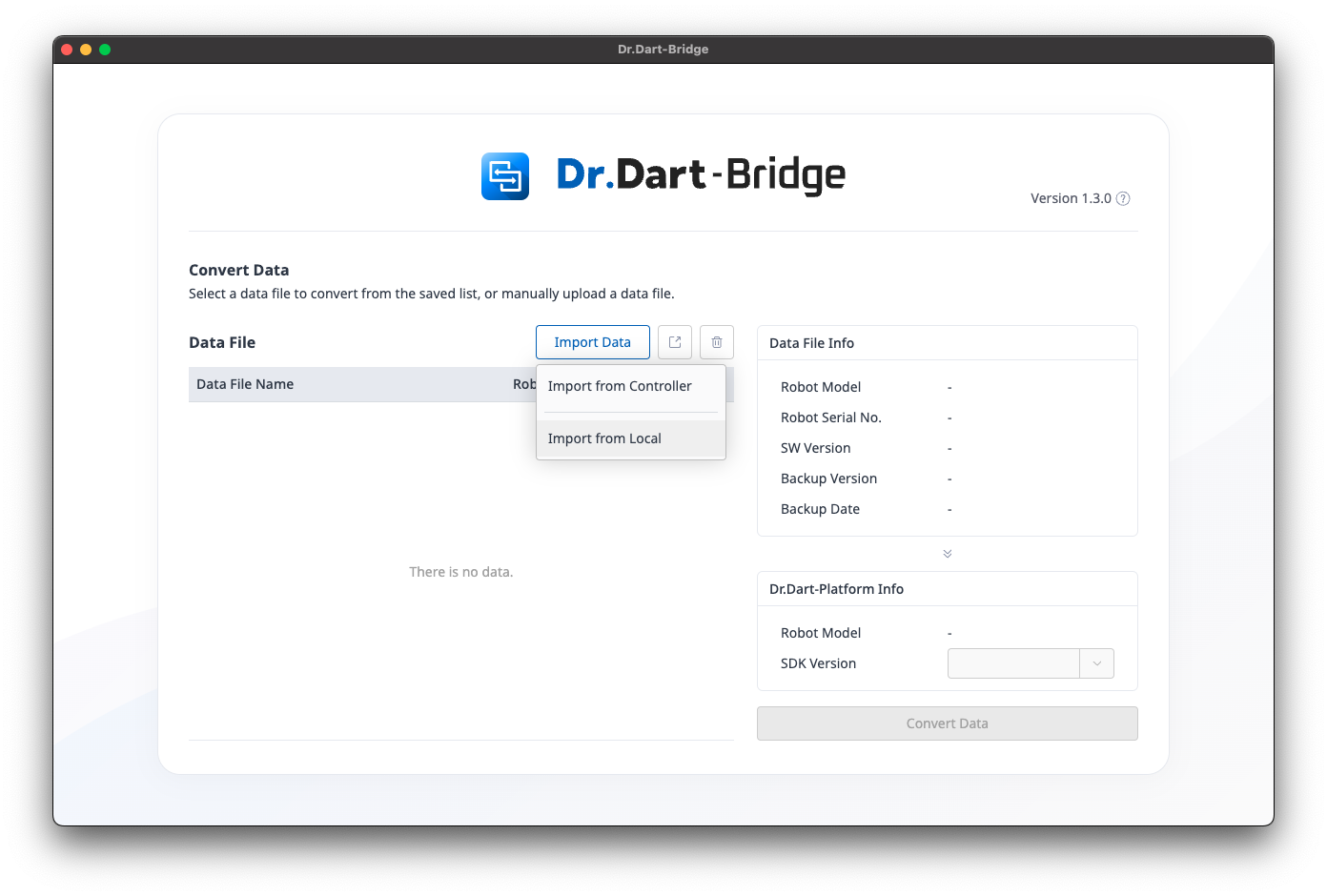

  2. Dr.Dart-Bridge SW에서 데이터 가져오기 > 제어기에서 가져오기 항목을 선택합니다.

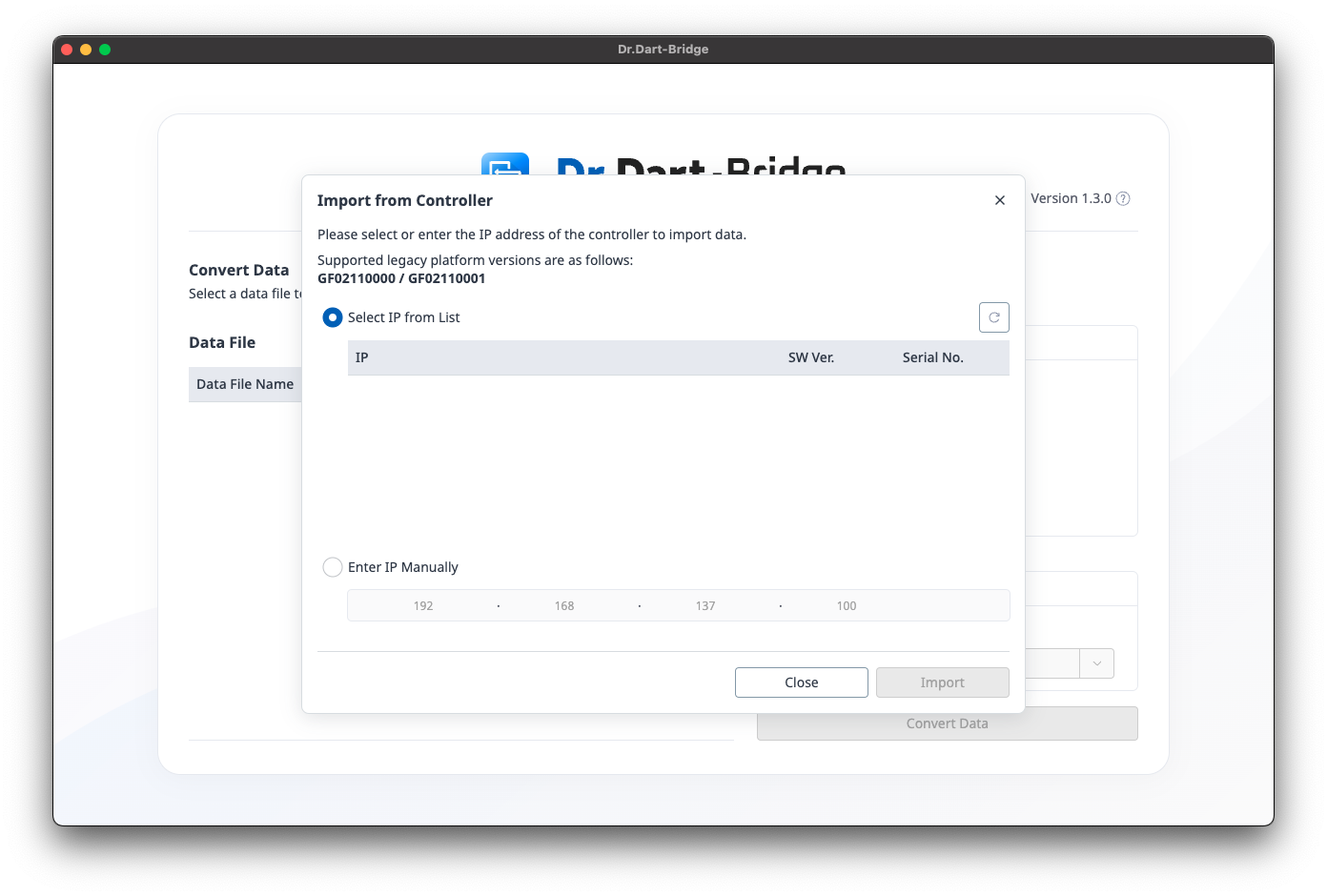

  1. 리스트에서 IP 선택하거나, 수동으로 IP를 입력하여 제어기의 데이터를 가져옵니다.

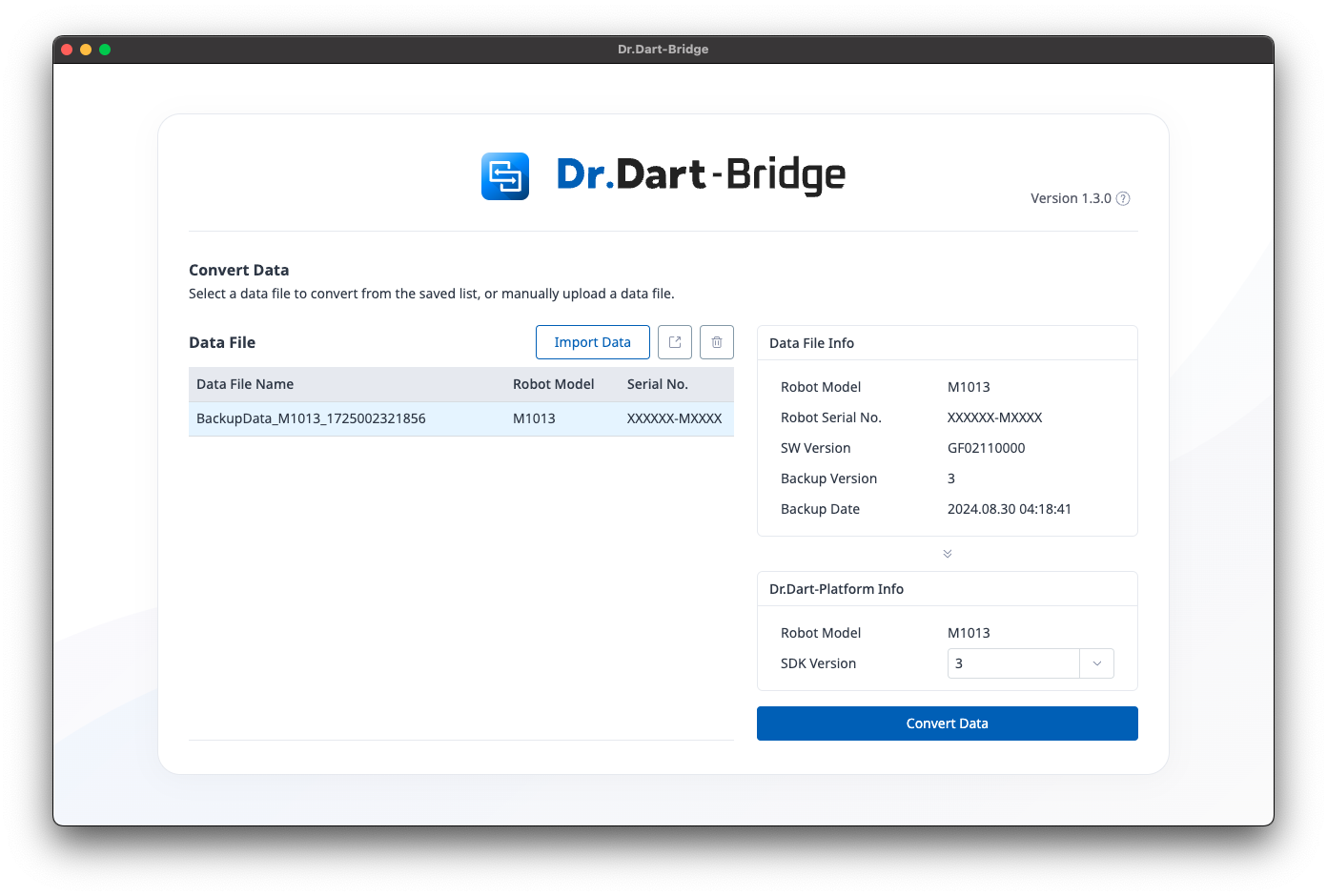

  1. 불러온 데이터 정보를 확인하고 SDK 버전을 선택한 뒤, 데이터 변환 버튼을 클릭합니다.

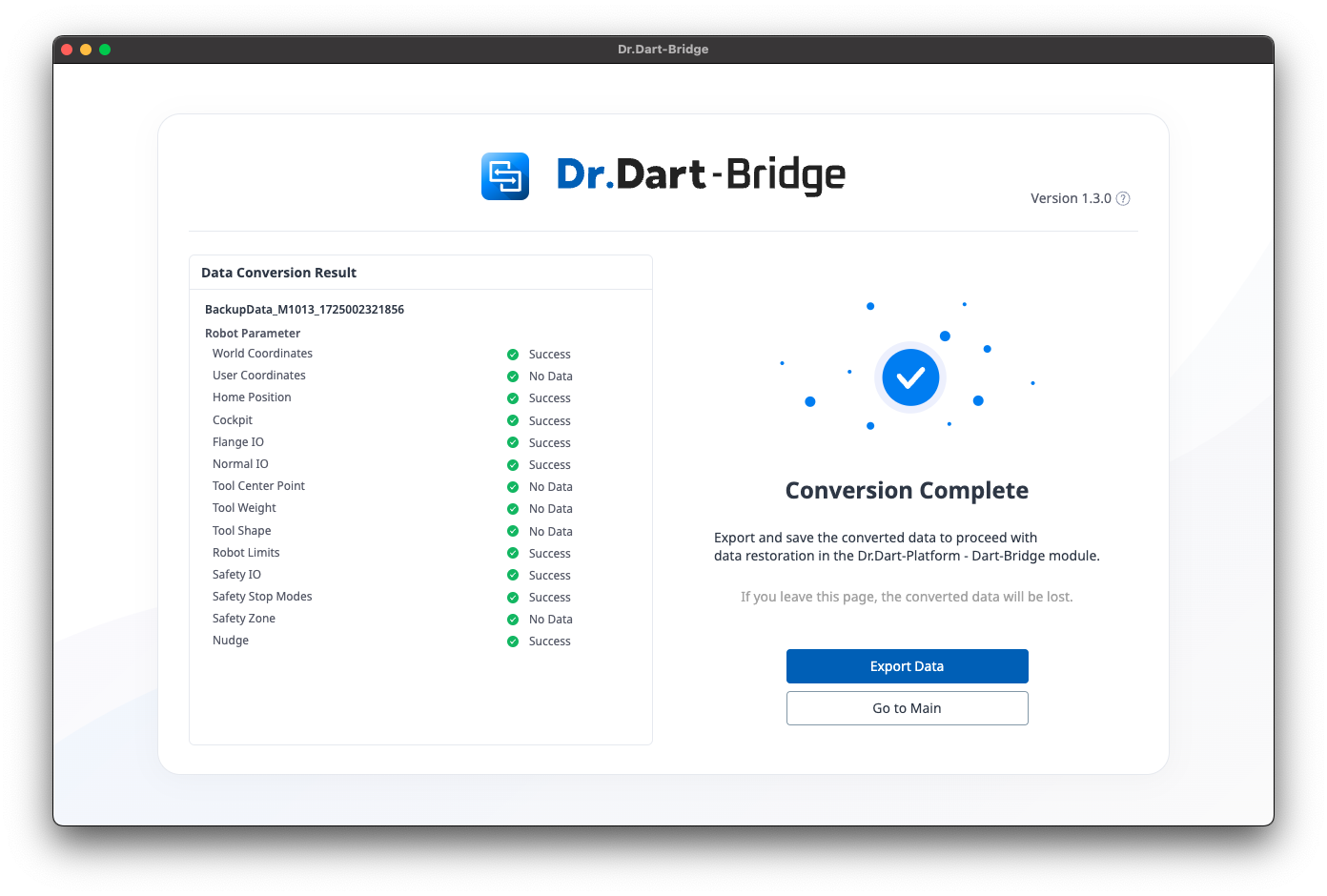

  1. 데이터 변환 결과를 확인하고, 우측 하단의 데이터 내보내기 버튼을 틀릭하여 .dbr파일을 저장합니다.



데이터 파일 받아와 업로드 하기

  1. Dr.Dart-Bridge SW에서 데이터 가져오기 > 로컬에서 가져오기 항목을 선택합니다.

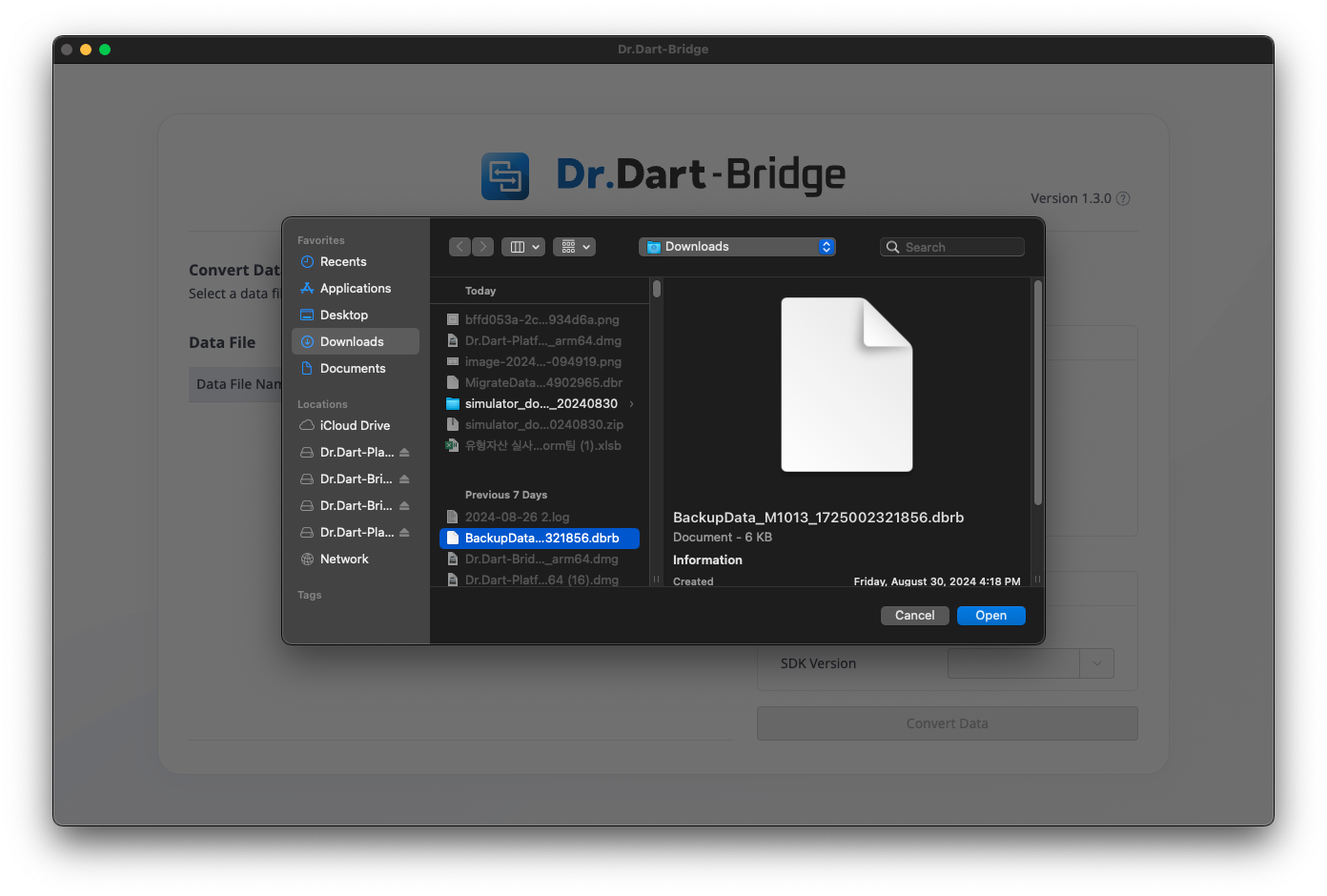

  1. .dbrb 확장자를 가진 백업 데이터파일을 선택하여 업로드 합니다.

  1. 불러온 데이터 정보를 확인하고 SDK 버전을 선택한 뒤, 데이터 변환 버튼을 클릭합니다.

  1. 데이터 변환 결과를 확인하고, 우측 하단의 데이터 내보내기 버튼을 틀릭하여 .dbr파일을 저장합니다.

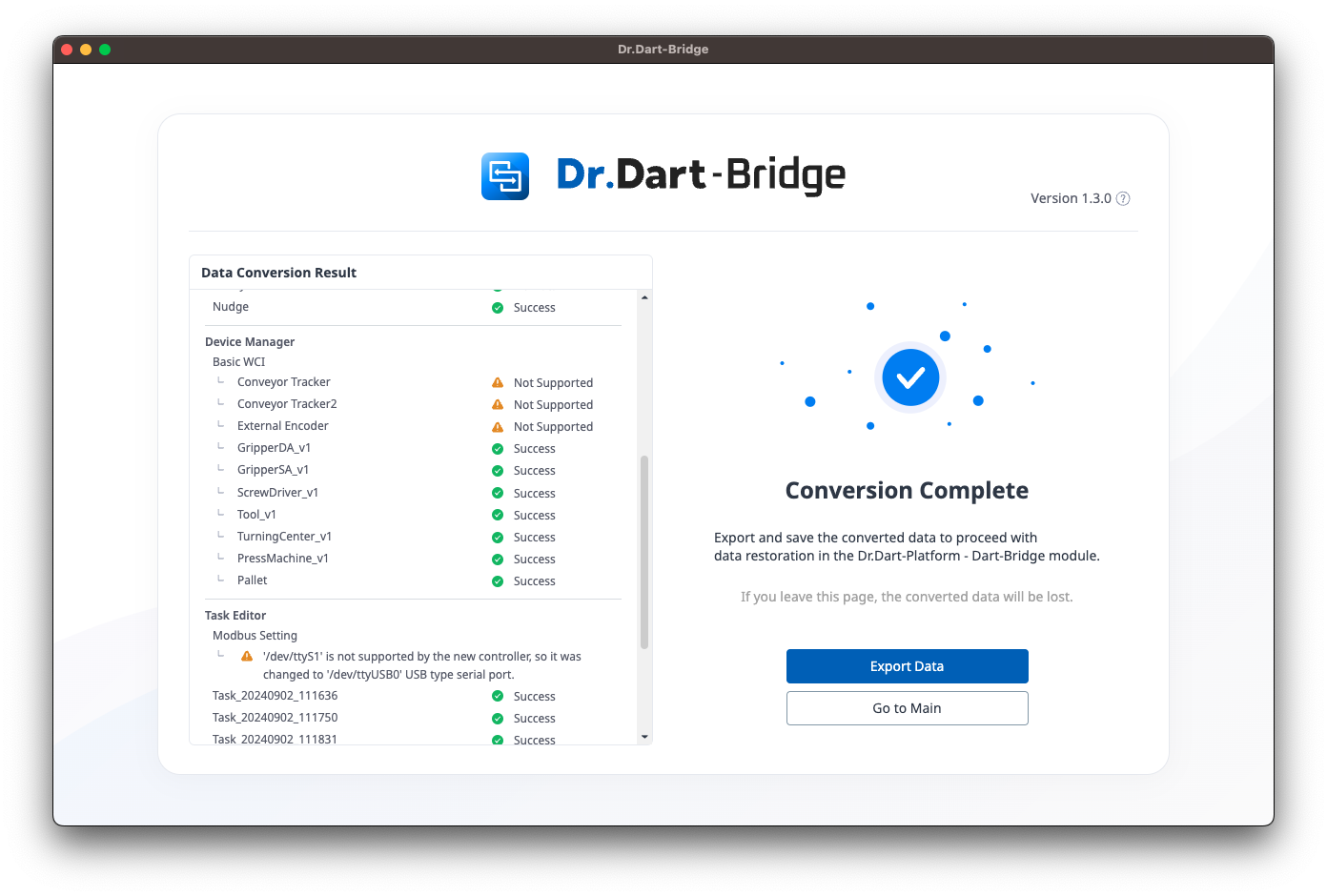

  • 태스크에 지원 대상이 아닌 블럭이 존재하는 경우, 해당 블럭 및 하위 블럭은 변환되지 않으며, 데이터 변환 결과 정보에 해당 정보가 표시됩니다.

  • 변환 대상 데이터는 시스템 요구사양 및 제약사항에서 확인하실 수 있습니다.

  • Modbus RTU ‘dev/ttyS1’ 포트 설정 정보가 존재하는 경우, ‘dev/ttyUSB0’으로 임의 변경 됩니다.
