Task Editor 모듈

Dart-Bridge를 통해 Dart-Platform v2 Task Builder / Writer의 태스크 데이터를 Task Editor 모듈에서 사용할 수 있습니다.


Task Editor에서 사용할 수 있는 데이터들은 다음과 같습니다.

  • 워크셀 매니저의 시스템 변수 중 Task Builder / Writer 에서 사용한 시스템 변수

  • 기본 Motion / Flow Control / Force Control / Other / Advanced Command

    • 각 커맨드의 Property 내 설정 정보

    • 각 커맨드의 Suppress 설정 정보

  • Skill

  • Modbus Settings

지원 대상 Skill들은 다음과 같습니다.

  • Basic Skill

    • Set_Digital_IO_v2

    • Contact_v2

    • Door_OpenClose_v2

  • End Effector Skill

    • Insert_v2

  • End Effector & Machine Skill

    • INTLK_Pick_v2

    • INTLK_Place_v2

  • End Effector & Pattern Skill

    • EndTask_v2

    • Airblowing_v2

    • Polishing_v2

    • Pick_v2

    • Deburring_v2

    • Place_v2

    • Gluing_v2

    • Bolting_v2

  • End Effector & Feeder Skill

    • PickBolt_v2

태스크 파일 이름

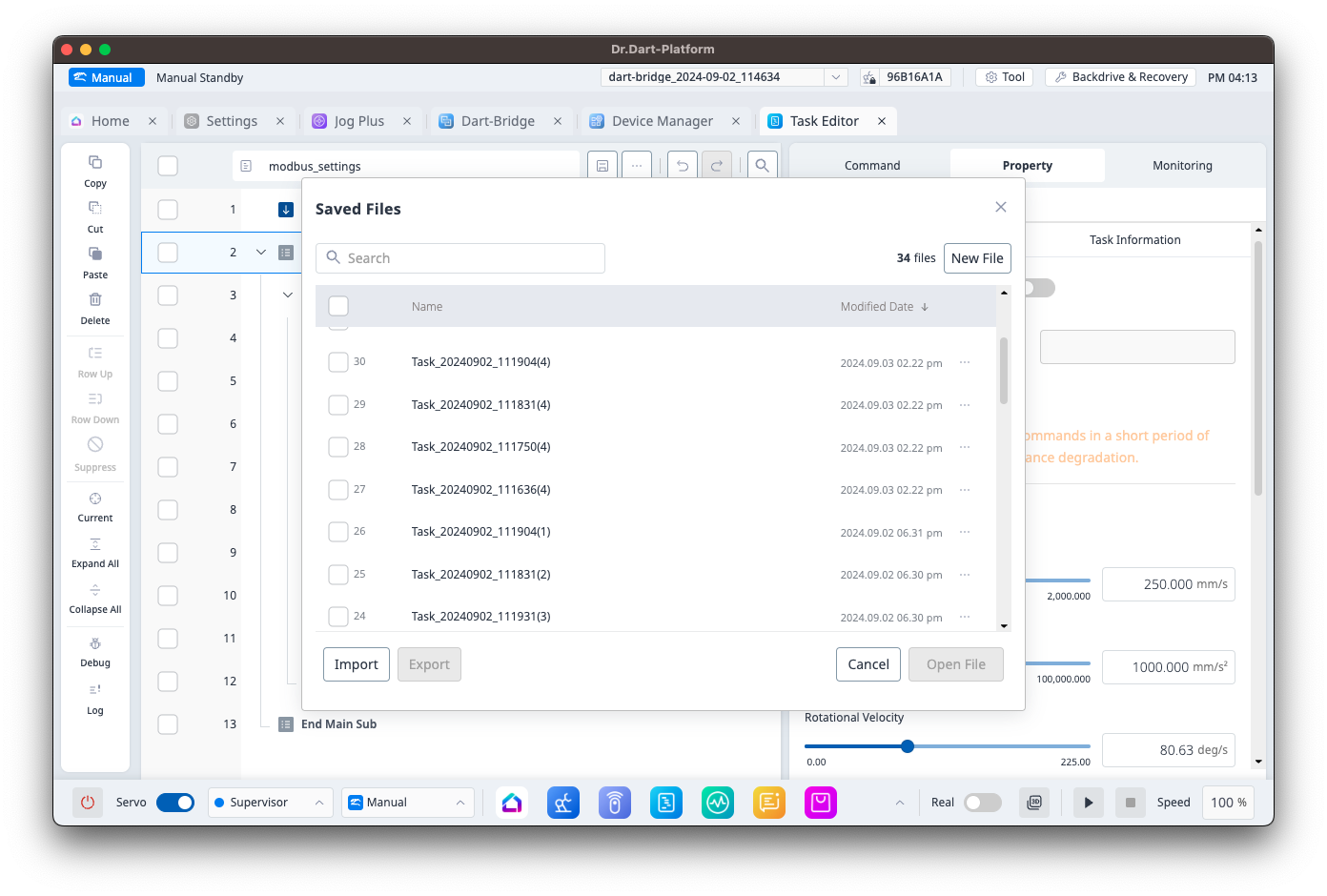

태스크 파일 이름은 기존의 태스크 파일 이름을 유지합니다.

만약, 동일한 이름이 있을 경우, 태스크 파일 이름(숫자) 형태로 변환됩니다.


시스템 변수

태스크 파일에서 사용된 시스템 변수들은 Task Editor의 시스템 변수로 자동으로 등록됩니다.

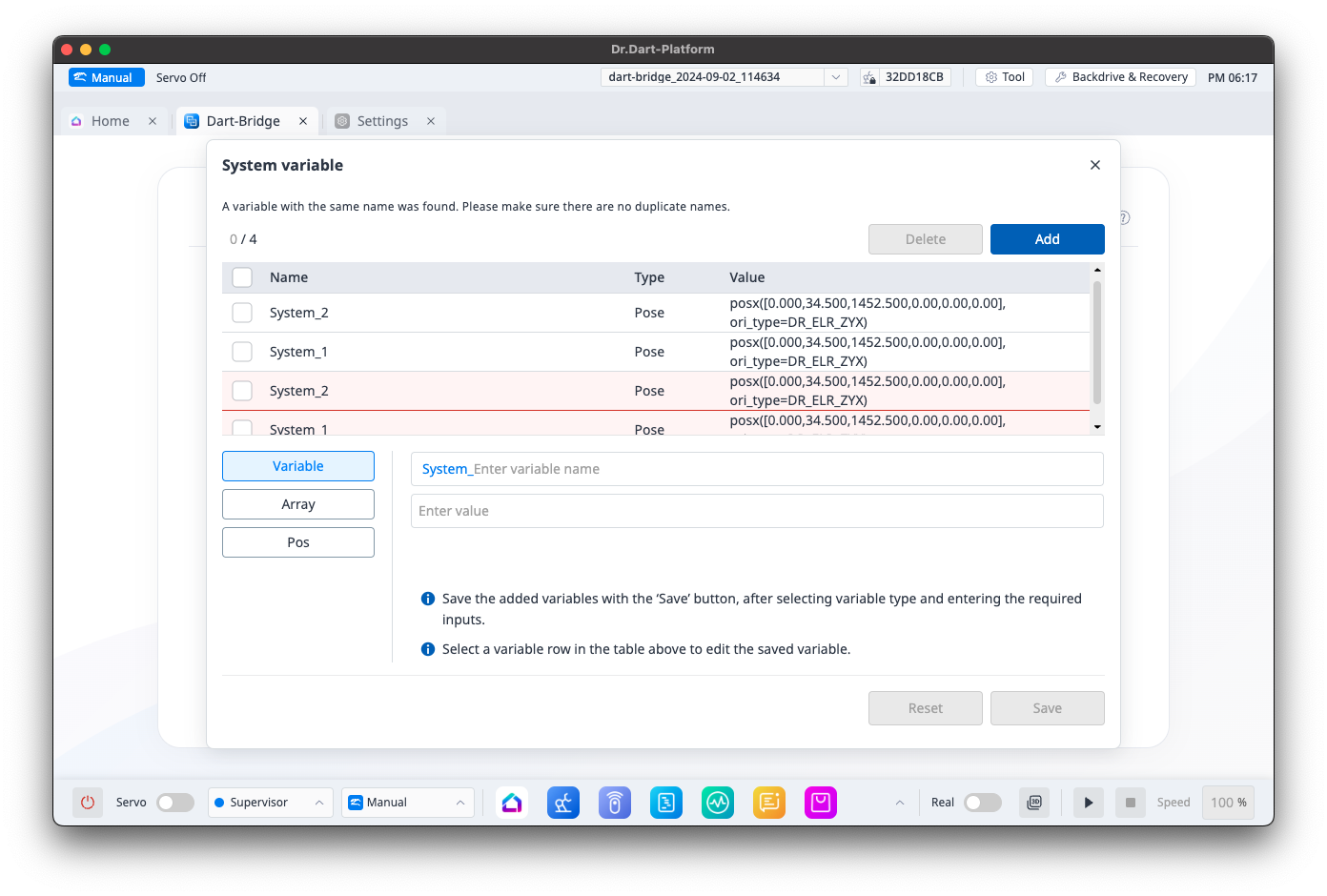

이름이 중복되는 시스템 변수가 있을 경우, Task Editor의 시스템 변수 병합 팝업이 발생합니다.


Modbus Settings

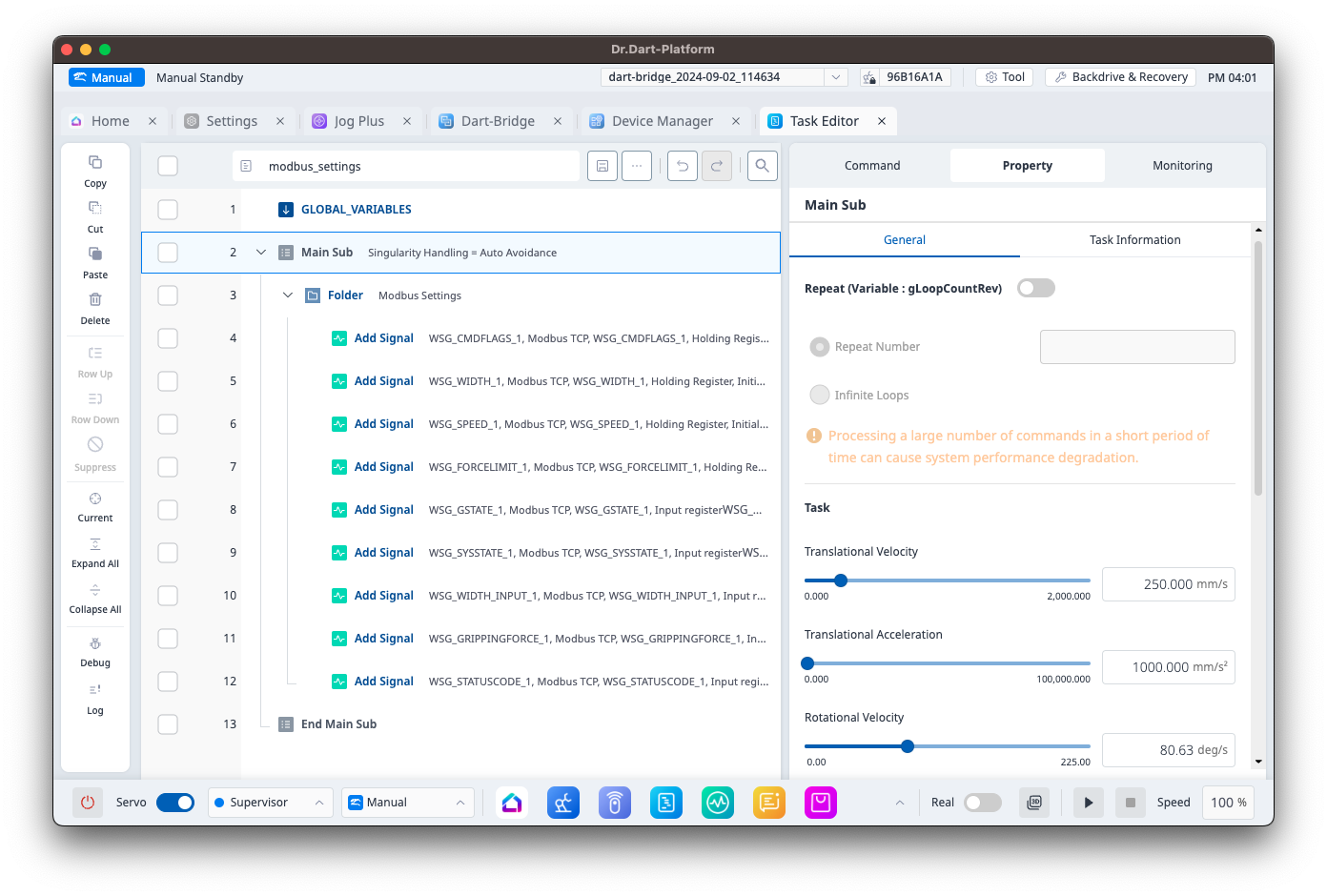

Dart Platform v2 의 Setting > Network > Modbus 에서 설정한 모드버스 데이터는 , ‘modbus_settings'라는 태스크 파일의 ‘Add Signal’ 커맨드 블럭으로 변환됩니다.

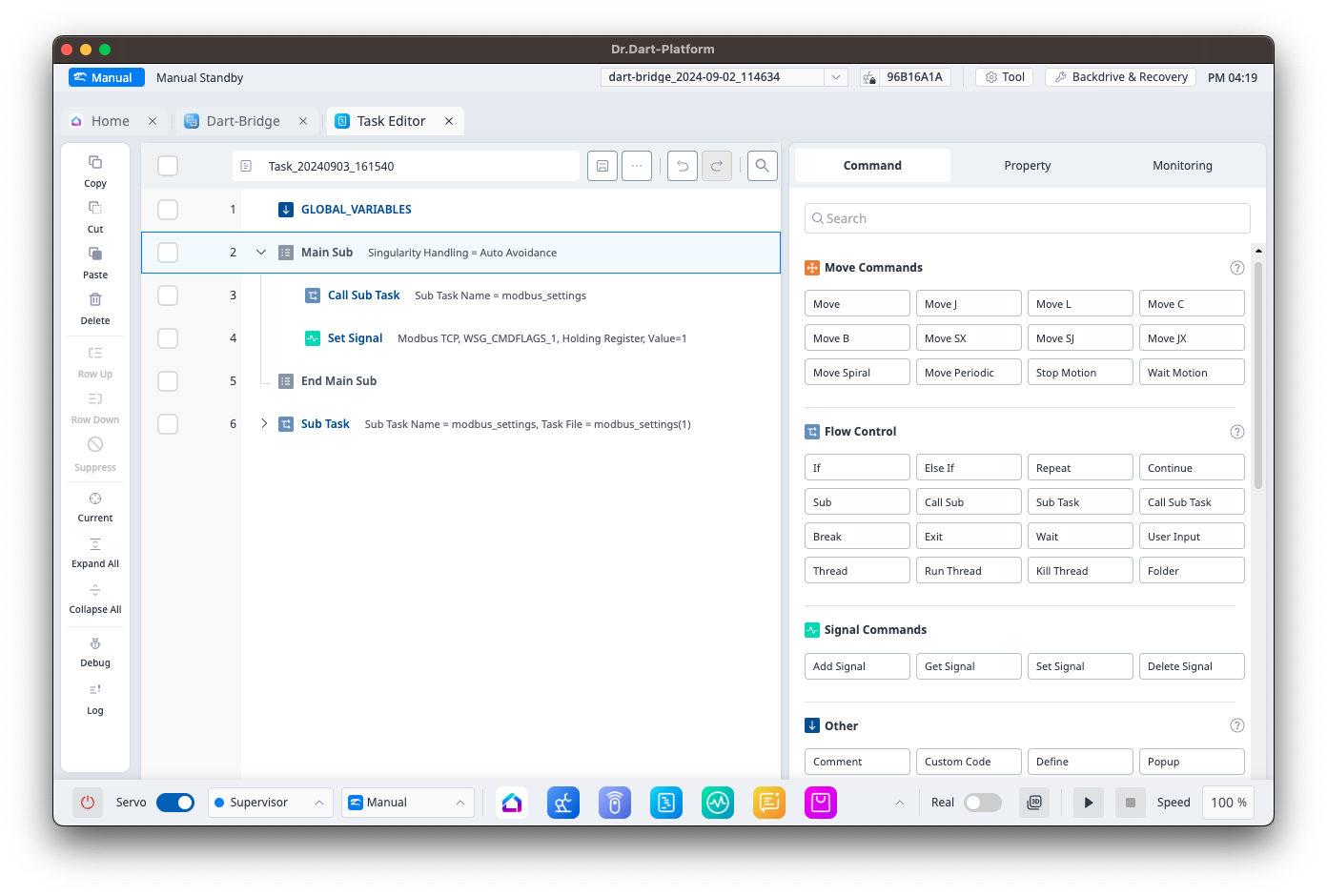

모드버스 데이터를 사용하는 각 태스크 파일에서 ‘modbus_setting’ 태스크 파일에 대한 Sub Task 및 Call Sub Task 커맨드 블록이 추가됩니다.
